BRUKSANVISNING SK-870L Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Innehåll

ÿ. Introduktion till huvuddelarna....3

ÿ. Tekniska parametrar....4-5

ÿ. Beskrivning av kontrollknappar och bruksanvisning......6

ÿ. Knivmontering....7-9

ÿ. Installation av programvara och drivrutiner....10-12

ÿ. Anslutning av programvara och maskin....13-16

ÿ. Försiktighetsåtgärder

1. Skyddsmaterialet måste tas bort innan skärplottern slås på.
2. Kontrollera etiketten på plotterns baksida för att bekräfta att den nominella Spänningen som plottern kräver matchar spänningen på nätaggregatet.
3. Se först till att strömbrytaren är avständg och anslut sedan strömförsörjningen i ett jordat eluttag.
4. Rör inte nätsladden med våta händer för att undvika elektriska stötar.
5. Använd endast nätsladden eller datakabeln som medföljer produkten, eller tillverkargodkända ersättningsdelar.
6. Släpp inte metallföremål eller vätskor i maskinen för att undvika felfunktion.
7. Efter avstängning måste du vänta ytterligare 5 sekunder för att slå på skärfunktionen plottern igen, annars kommer det att skada skärplottern.
8. Vid åskväder, stäng av strömbrytaren och dra ur nätsladden.
9. Ändra inte tillverkarens komponenter privat.
10. Tillverkaren förbehåller sig rätten att ändra produktspecifikationerna utan förhandsbesked.
11. Tillverkaren har endast de rättsliga skyldigheterna för den sålda produkten. till användarna, och bär inte andra förluster som orsakas av fel på produkter.
12. Utan vårt företags tillstånd får ingen del av denna manual kopkeras överförs under vilket namn som helst.
13. Använd den adapter som medföljer produkten. Använd inte någon annan adaptrar. Om den används med en felaktig spänningsadapter kan det orsaka elektriska stötar, brandrisk eller skador på maskinen.

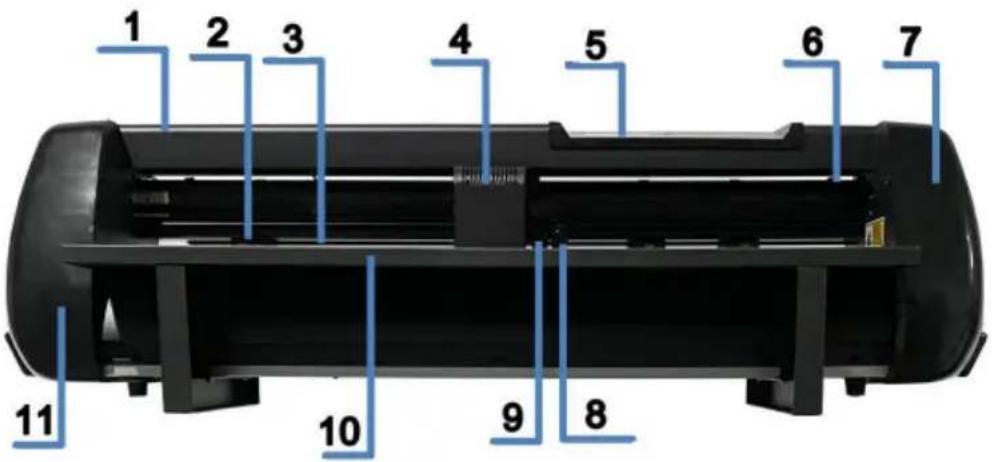

ÿ. Introduktion tilhuvuddelarna

1 2 3 4 5 6 7 11 10 9 8

1. Skydd för skenstyrning	2. Klämrullesats
3. Rulle för pappersmatning 5.	4. Vagn
Manöverpanel 7. Höger	6. Återställningsbrytare
skydd 9. Vänster	8. Höger knivhållare
knivhållare	10. Arbetsplattform
11. Vänsterlock

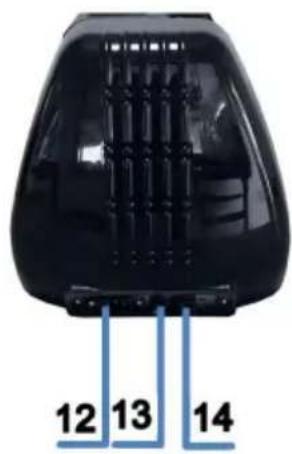

12 13 14

Vänster sida

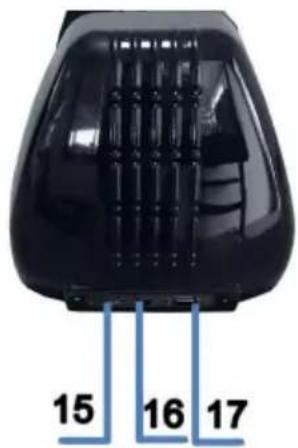

15 16 17

Höger sida

1. Eluttag
2. Säkringshållare
3. Strömbrytaren
4. U-diskport
5. USB-port
6. serieport
7. Säkringshållare
8. Strömbrytaren

9. U-diskport

10. Eluttag

11. USB-port
12. serieport

Hållare för indragningskniv

ÿ. Tekniskaparametrar

Punkt\Modell		SK-870LSK-720ISK-1350L
Max matningsbredd	28,3 tum (720 mm)	34,25 tum (870 mm) 53,15 tum (1 350 mm)
Max skärbredd	23,6 tum (600 mm)	29,5 tum (750 mm) 48,4	tum (1230)
Skärtjocklek	ÿ1mm
Hastighet/Tryck	20–600 mm/s 20–500gf
Buffert	18miljuner
LCD-skärm	KN/EN
Justering av hastighetréaltid	Stöd
Gränssnitt	USB+U-DISK+COM
Omskärningsfunktion	Stöd
Noggrannhet vid omskärning	±0,1 mm
Upplösningsförhållande	0,0245 mm/steg
Språkformat	HPGL
Spänning	AC85-264V, 50/60Hz

Tillbehörslåda

		Kvantitet	EnhetPunkt
1	Skärplotter	1	Uppsätning
2	Strömförsörjningskabel	1	Dator
3	Blad	1	Låda
4	Bladhållare	1	Dator
5	Pennhållare	1	Dator
6	Hållare för indragningskniv	1	Dator
7	USB-kabel	1	Dator
8	USB-drivrutin	1	Dator
9	programvara	1	dator
För att skydda maskinen, använd endast tillbehören i denna tillbehörslåda

ÿ. Beskrivning av kontrollknappar odbruksanvisning

P1 är vänster bladhastighets- och tryckfönster

P1 On-line 600mm/S 130g

Ursprung

Ursprung

P2 är det högra fönstret för bladhastighet ochtryck

utväxlingsförhållande User settings ScaleY 500.0

Ställ in gränssnittet för röjus

User settings Laser

Automatiskt korrigeringsfönster

User settings Detect Auto

Ställ in X-axelns offsetvärde för det högra bladet

User settings PointX2 1200

OFF-LINE

Ställ inspråk

User settings Language EN

Ställ in X-axelns växel

User settings ScaleX 502.0

Ställ in X-axelns offsetvärde för vänster blad

Ställ in Y-axelns offsetvärde för vänster blad

User settings PointY -0770

Ställ in Y-axelns offsetvärde för det högra bladet

User settings PointY2 -0060

Visa versionsgränssnitt

User settings Ver:

ÿ. Knivaggregat

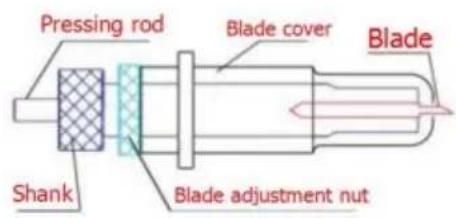

1. Montera bladet i hållaren, sedan:

(Utseendevy)

(Sprängskiss)

1. Lossa bladjusteringsmuttern och rotera skaftet för att justera längden på den exponerade bladspetsen. Bestäm spetslängden enligt tjockleken på material.

Bladspetsen är för lång

Bladspetsen är för kort

1. Tryck på tryckstången när du vill byta blad. Bladett när denexponeras.

Rör inte vid bladspetsen med fingret, annars skadas fingret och spetsen trubbig.

ÿ. 1. Nedladdning och installation av Windows-systemprogramvara

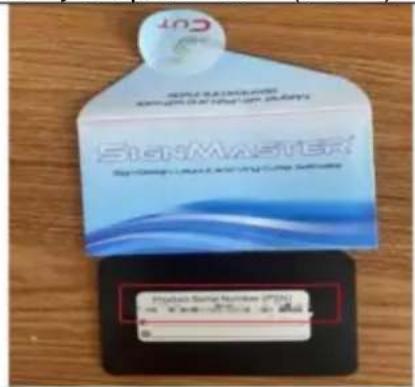

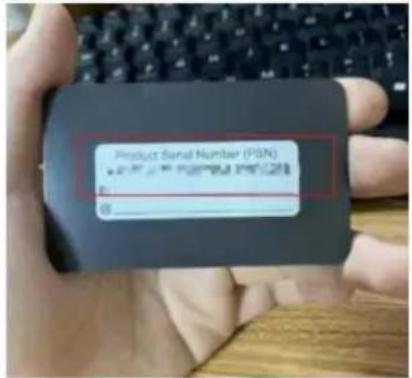

1. Öppna kylskåpsdekalen (bild 1). Se aktiveringskoden ovan bild

SignMASTER Playball Series Number (PSN)

(bild (bild 2)1)

Product Bond Number (PSN) ■ PSEN ■ PSEN

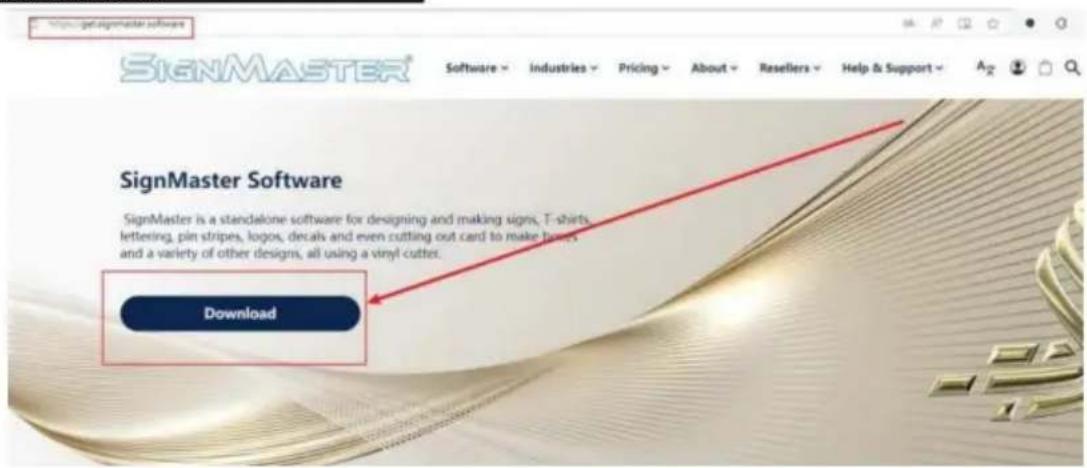

1. Öppna nedladdningslänken nedan och gå till den officiella webbplatsen för att ladda ner programvaran. Klicka för att ladda

ner https://

get.signmaster.software/

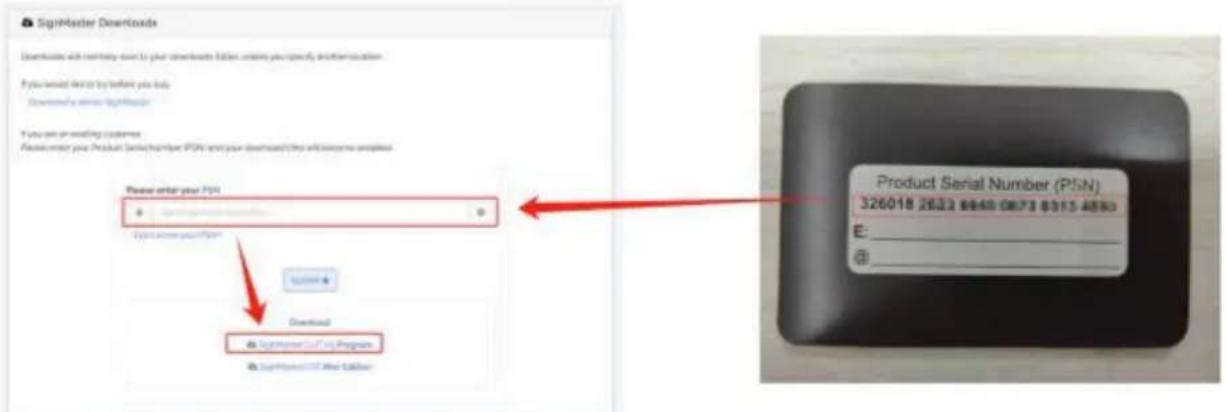

1. PSN-aktiveringskoden som webbplatsen kräver är den numeriska koden ovanför kylskåpsstolpen. (bild 4)

1. När nedladdningen är klar, stäng alla antivirusprogram innan du installerar dem (bild

Double click

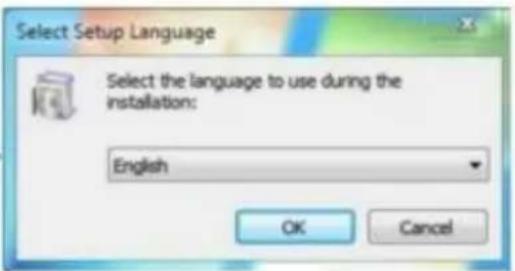

Select the language

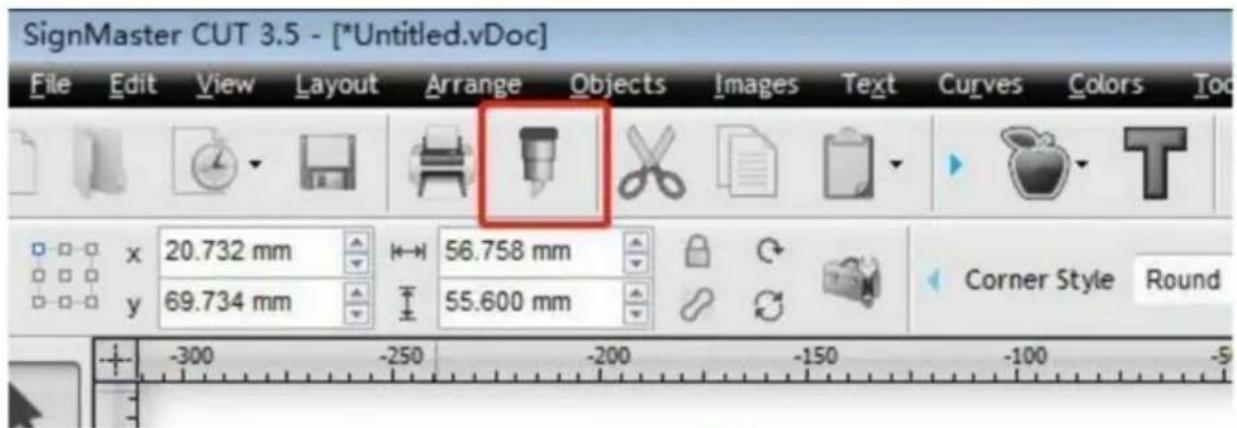

2. Anslutning av programvara och maskin 1. Öppna programvaran, välj

klippt innehåll och klicka på skicka till skärplottern. Klicka på snidknivsikonen i den röda rutan.

SignMaster CUT 3.5 - [*Untitled.vDoc] File Edit View Layout Arrange Objects Images Text Curves Colors Too x 20.732 mm 56.758 mm y 69.734 mm 55.600 mm Corner Style Round -300 -250 -200 -150 -100 -5

(bild 5-1)

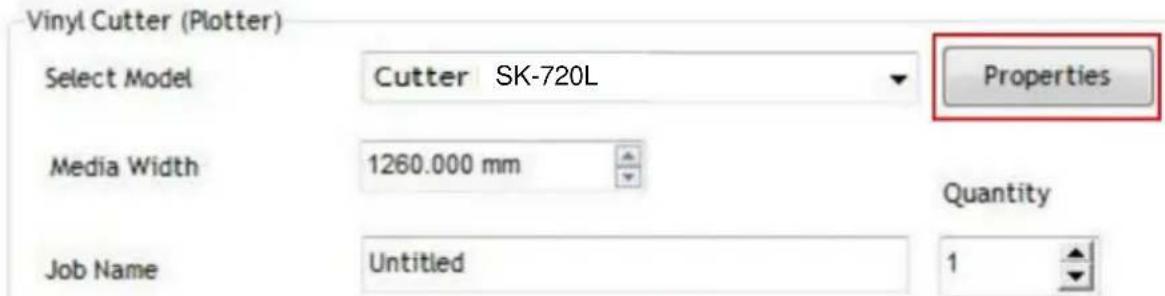

Klicka påegenskaper

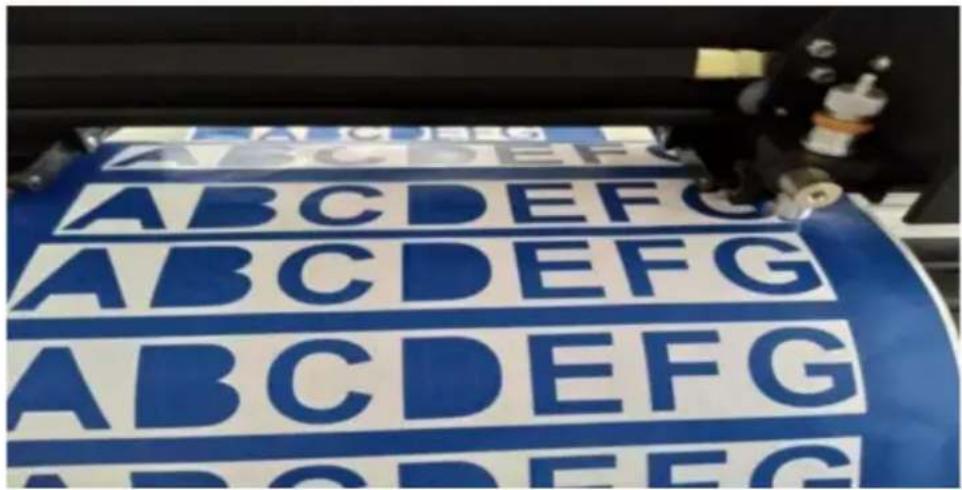

Utdata är klar och skärplotterskär

ABCDEFG ABCDEFG ABCDEFG ABCDEFG ABCDEFG

(bild 5-10)

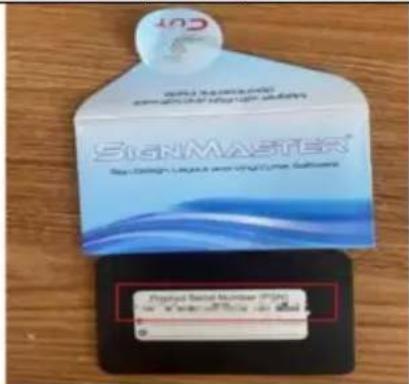

ÿ.1. Nedladdning och installation av MAC-systemprogramvara 1. Öppna kylskåpsetiketten (bild 6). Se aktiveringskoden ovan (bī)d

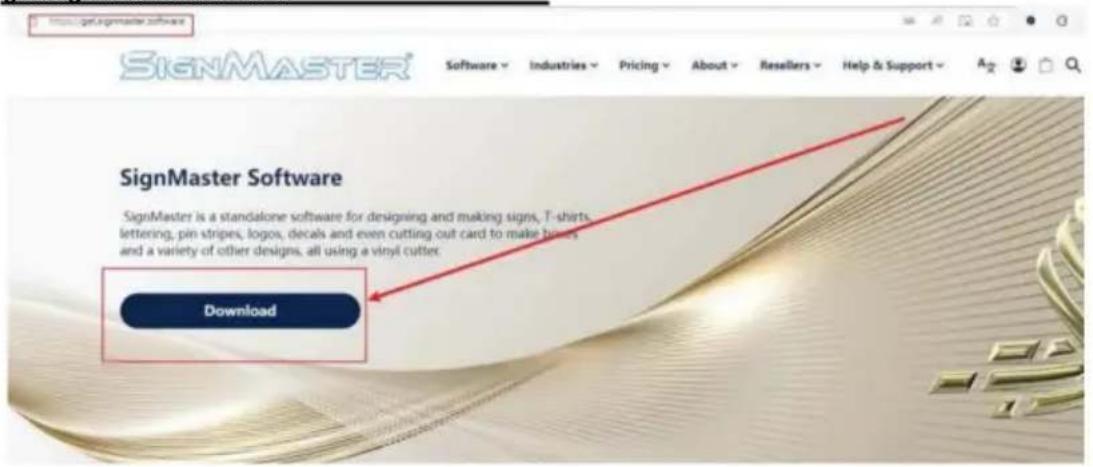

1. Öppna nedladdningslänken nedan och gå till den officiella webbplatsen för att ladda ner programvaran. Klicka för att ladda

ner https://

get.signmaster.software/

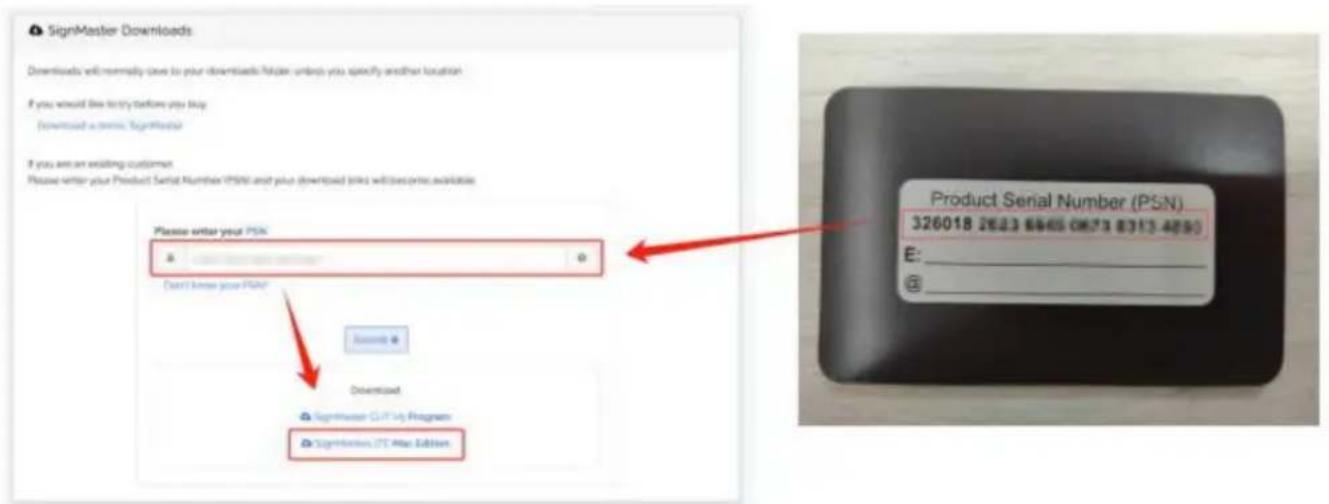

1. PSN-aktiveringskoden som webbplatsen kräver är den numeriska koden ovanför kylskåpsstolpen. (bild 9)

FCC-information:WARNING:Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan upphäva användarens rätt att använda utrustning!Denna enhet uppfyller del 15 av FCC-reglerna. Användning är föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar vilket kan orsaka öönskad drift.VARNING:Ändringar eller modifieringar av denna produkt är inte uttryckligen godkända av den part som är ansvarig för efterlevnaden kan upphäva användarens rätt att använda produkten.Obs:Denna produkt har testats och befunnits uppfylla gränserna för en Digital enhet av klass B enligt del 15 i FCC-reglerna. Dessa gränser är utformad för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installerad och använd i enlighet med instruktionerna, kan orsaka skadlig störning av radiokommunikation. Det finns dock ingen garantera att störningar inte kommer att uppstå i en viss installation. Om detta produkten orsakar skadliga störningar för radio eller TVmottagningen, vilket kan avgöras genom att stänga av och slå på produkten, användaren uppmanas att försöka korrigera störningen med en eller flera av följande åtgårder.·Rikta om eller flytta mottagarantennen.·Öka avståndet mellan produkten och mottagaren.·Anslut produkten till ett uttag på en annan krets än den som den är ansluten till. mottagaren är ansluten.·Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG.Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller för produkt och alla tillbehör markerade med denna symbol. Produkter markerade som sådant får inte slängas med vanligt hushållsavfall, utan måste tas till en insamlingsplats för återvinning av elektriska och elektronisseparater

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EU-representant: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt aMain.

REPRESENTANT FÖR STORBRITANNIEN: YH CONSULTINGMITTED.
