SK-870L - Krajalnica Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Profesjonalny ploter tnący
Marka	Vevor
Model	SK-870L
Maksymalna szerokość cięcia	870 mm (34,25 cala)
Maksymalna szerokość podawania	870 mm
Maksymalna grubość cięcia	≤ 1 mm
Prędkość cięcia	20 do 600 mm/s
Siła nacisku	20 do 50 gf
Dokładność cięcia	± 0,1 mm
Rozdzielczość	0,0245 mm/krok
Interfejsy	USB, U-DISK, port szeregowy (COM)
Zasilanie	AC 85-264 V, 50/60 Hz
Wyświetlacz	Ekran LCD
Język interfejsu	Chiński, Angielski
Funkcja doginania	Tak
Regulacja prędkości w czasie rzeczywistym	Tak
Obsługiwany format pliku	HPGL
Dołączone oprogramowanie	SignMaster CUT (Windows i Mac)
Dołączone akcesoria	Przewód zasilający, kabel USB, ostrze, uchwyt ostrza, uchwyt pióra, uchwyt noża do wytłaczania, sterownik USB, oprogramowanie
Bezpieczeństwo	Nie dotykać ostrza; używać wyłącznie dostarczonego adaptera; odłączyć podczas burzy
Konserwacja	Regularnie czyścić pozostałości; nie wkładać metalowych przedmiotów ani cieczy

Często zadawane pytania - SK-870L Vevor

Jak zamontować ostrze w ploterze?

Zamontuj ostrze w uchwycie ostrza. Poluzuj nakrętkę regulacyjną, dostosuj długość końcówki do grubości materiału, a następnie dokręć. Końcówka powinna wystawać na tyle, aby ciąć bez uszkadzania podłoża.

Jak podłączyć ploter do komputera z systemem Windows?

Pobierz oprogramowanie SignMaster CUT z linku dostarczonego z kodem aktywacyjnym. Zainstaluj oprogramowanie po wyłączeniu antywirusa. Podłącz ploter przez USB, a następnie w oprogramowaniu wybierz model SK-870L i bezpośredni port USB.

Co zrobić, jeśli cięcie nie jest precyzyjne?

Najpierw sprawdź, czy ostrze jest prawidłowo zamontowane i czy końcówka nie jest stępiona. Następnie w menu ustawień użytkownika dostosuj wartości przesunięcia osi X i Y (PointX, PointY) dla każdego ostrza. W razie potrzeby skorzystaj z funkcji automatycznej korekty.

Czy mogę użyć innego zasilacza?

Nie, używaj wyłącznie zasilacza dostarczonego z ploterem. Użycie nieprawidłowego zasilacza może spowodować porażenie prądem, pożar lub uszkodzenie maszyny.

Jak wymienić ostrze?

Naciśnij trzpień dociskowy, aby zwolnić zużyte ostrze, a następnie wyjmij je. Włóż nowe ostrze do uchwytu ostrza. Nigdy nie dotykaj końcówki palcami, aby uniknąć obrażeń i zachować ostrość.

Dlaczego ploter nie tnie po kilku próbach?

Sprawdź, czy włącznik zasilania jest włączony i czy przewód zasilający jest podłączony. Upewnij się, że materiał jest prawidłowo załadowany, a nacisk i prędkość są odpowiednie. Jeśli problem nadal występuje, uruchom ponownie ploter po 5 sekundach wyłączenia.

Jak ustawić prędkość i nacisk cięcia?

Na panelu sterowania użyj przycisków P1 i P2, aby odpowiednio dostosować prędkość (mm/s) i nacisk (gf) lewego i prawego ostrza. Zalecane wartości różnią się w zależności od materiału: im grubszy materiał, tym wyższy powinien być nacisk.

Ploter nie włącza się, co robić?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko jest pod napięciem. Sprawdź bezpiecznik znajdujący się w pobliżu gniazda zasilania; jeśli jest przepalony, wymień go na bezpiecznik o tej samej wartości. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Jak czyścić ploter?

Odłącz ploter. Użyj miękkiej, suchej szmatki do usunięcia kurzu i pozostałości cięcia. Nie wlewaj żadnych płynów do środka. Regularnie czyść rolki podające i prowadnicę.

Co oznacza kod aktywacyjny na naklejce lodówki?

Kod aktywacyjny (PSN) jest niezbędny do pobrania oprogramowania SignMaster CUT. Znajduje się na naklejce wewnątrz pudełka, często na wyglądającym jak lodówka nośniku. Wpisz ten kod na stronie pobierania, aby uzyskać oprogramowanie.

INSTRUKCJA OBSŁUGI SK-870L Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie bę dziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Zawartość

I.Środki ostrożności....2

II. Wprowadzenie do części głównych....3

III. Parametry techniczne....4-5

I. Opis przycisków sterujących i instrukcja obsługi......6

. Zespół ostrza....7-9

. Instalacja oprogramowania i sterowników....10-12

. Połączenie oprogramowania i maszyny....13-16

I.Środki ostrożności

1. Przed włączeniem plotera tnącego należy zdjąć osłone ochronną.
2. Sprawdź etykietę z tyłu plotera, aby upewnić się, że jego moc znamionowa napię cie wymagane przez ploter jest zgodne z napię ciem bazy zasilającej.
3. Najpierw upewnij się, że wyłącznik zasilania jest wyłączony, a następnie podłącz zasilacz. do uziemionego gniazdka elektrycznego.
4. Aby uniknąć porażenia prądem, nie dotykaj przewodu zasilającego mokrymi rę kami.
5. Używaj wyłącznie przewodu zasilającego lub kabla do transmisji danych dołączonego do tego produktu lub zamienniki zatwierdzone przez producenta.
6. Nie wrzucaj metalowych przedmiotów ani płynów do urządzenia, aby uniknąć awaria.
7. Po wyłączeniu należy odczekać kolejne 5 sekund, aby ponownie włączyć cię cie.
   ploter tnący ponownie, w przeciwnym wypadku może dojść do jego uszkodzenia.
8. Podczas burzy należy ustawić wyłącznik zasilania w pozycji OFF i odłączyć przewód zasilający.
9. Nie należy samodzielnie modyfikować podzespołów producenta.
10. Producent zastrzega sobie prawo do zmiany specyfikacji produkem

wcześniejsze powiadomienie.

1. Producent ponosi wyłącznie zobowiązania prawne związane ze sprzedanym produktem. użytkownikom i nie ponosi innych strat spowodowanych awarią produkty.

2. Bez zgody naszej firmy żadna część niniejszej instrukcji nie może być kopiowana ani rozpowszechniana. przekazywane pod jakimkolwiek imieniem.

3. Proszę używać adaptera dołączonego do tego produktu. Nie należy używać żadnych innych adapterów. Używanie go z adapterem o niewłaściwym napię ciu może spowodować porażenie prądem, zagrożenie pożarem lub uszkodzeniem maszyny.

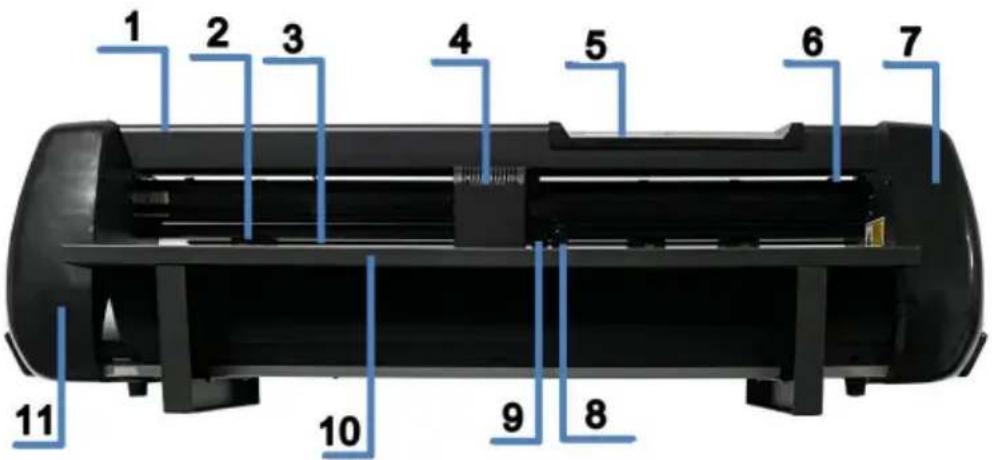

II. Wprowadzenie do czę ścątównych

1. Oślona prowadnicy	2. Zestaw rolek dociskowych
szynowej 3. Rolka podająca	4. Powóz
papier 5. Panel operacyjny	6. Przełącznik resetowania
7. Oślona prawa 9.	8. Prawy uchwyt na nóż
Lewy uchwyt noża	10. Platformarobocza
11. Lewapokrywa

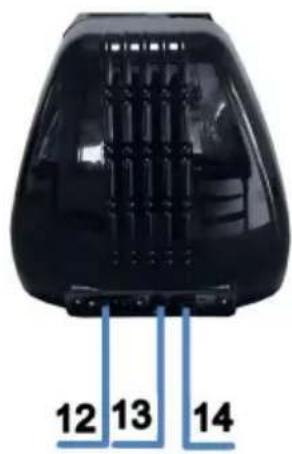

Lewastrona

Prawa strona

12.Gniazdo zasilania

13. Uchwyt bezpiecznika

14.Wyłącznik zasilania

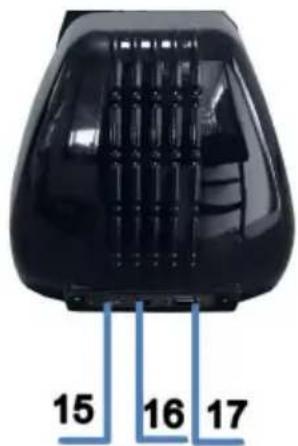

15.Port dysku U

16.Port USB

17.port szeregowy

Uchwyt noża wciskanego

III. Parametry techniczne

ModelPrzedmiot	SK-720L	SK-870L	SK-1350L
Maksymalna szerokośćpodawania	28,3 cala (720 mm) 34,25	cala (870 mm) 53,15 cala (1350 mm)
Maksymalna szerokośćcię cia	23,6 cala (600 mm), 29,5	cala (750 mm), 48,4 cala (n=230)
Grubość cię cia	1 mm
Prę dkość/ Ciśnienie	20-600mm/s20-500gf
Bufor	16 mln
Wyświetlacz LCD	CN/EN
Regulacja prę dkości w czasie rzeczywistym	Wsparcie
Interfejs	USB+U-DISK+COM
Funkcja ponownego cię cia	Wsparcie
Dokładność ponownego cię cia	±0,1 mm
Współczynnik rozdzielczości	0,0245 mm/krok
Format je zyka	HPGL
Woltaż	AC85-264V, 50/60Hz

Pudełko naakcesoria

	Przedmiot	Ilość	Jednostka
1	Ploter tnący	1	Ustawić
2	Kabel zasilający	1	Komputer
3	Ostrze	1	Skrzynka
4	Uchwyt na ostrze	1	Komputer
5	Uchwyt na długopis	1	Komputer
6	Uchwyt noża wciskanego	1	Komputer
7	Kabel USB	1	Komputer
8	Sterownik USB	1	Komputer
9	oprogramowanie	1	Komputer
Aby chronić maszynę, należy używać wyłącznie akcesoriów wymienionych w tym dokumencie.pudełko na akcesoria

I. Opis przycisków sterujących i instrukcjęśugi

P1 to okno prę dkości i ciśnienia

lewego ostrza

P1 On-line 600mm/S 130g

Pochodzenie

3

A

Pochodzenie

Ustawienic

Odczyt dysku USB

P2 to właściwe okno prę dkości i

ciśnienia ostrza

Ustaw przełożenie osi Y

User settings ScaleY 500.0

Ustaw interfejs czerwonegowsiatła

User settings Laser

Okno automatycznej korekty

User settings Detect Auto

Ustaw wartość przesunię cia osi X

prawego ostrza

User settings PointX2 1200

Ustaw je zyk

User settings Language EN

Ustaw koło ze bate osi X

User settings ScaleX 502.0

Ustaw wartość przesunię cia osk lewego ostrza

Ustaw wartość przesunię cia osi Y lewego ostrza

User settings PointY -0770

Ustaw wartość przesunię cia osi Y prawego ostrza

User settings PointY2 -0060

Wyświetl wersję interfejsu

User settings Ver:

NIEAKTYWNY

. Zespółostrza

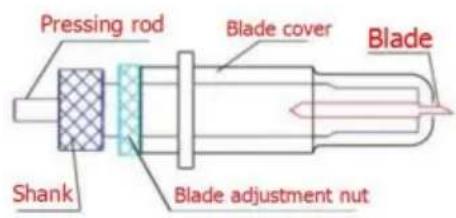

1. Umieść ostrze w uchwycie, patzoniżej:

(Widok wyglądu)

(Widok rozstrzelony)

1. Odkrę ć nakrę tkę regulującą ostrze i obróć trzonek, aby dostosować długość odsłonię ty czubek ostrza. Określ długość czubka na podstawie grubości tworzywo.

Końcówka ostrza jest załuga

Końcówka ostrza jest za krótka

1. Naciśnij prę t dociskowy, gdy chcesz wymienić ostrze. Wyjstirze. gdy zostanie ujawnione.

Nie dotykaj końcówki ostrza palcem, w przeciwnym razie możesz zranić palec i spowodować uszkodzenie końcówki. tę py.

. 1. Pobieranie i instalacja oprogramowania system Windows

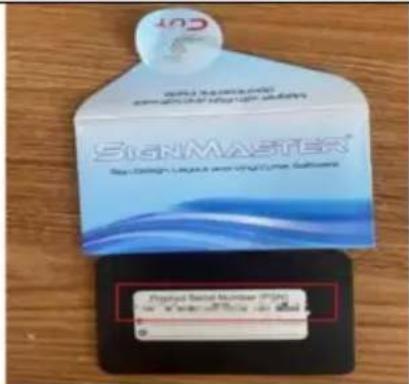

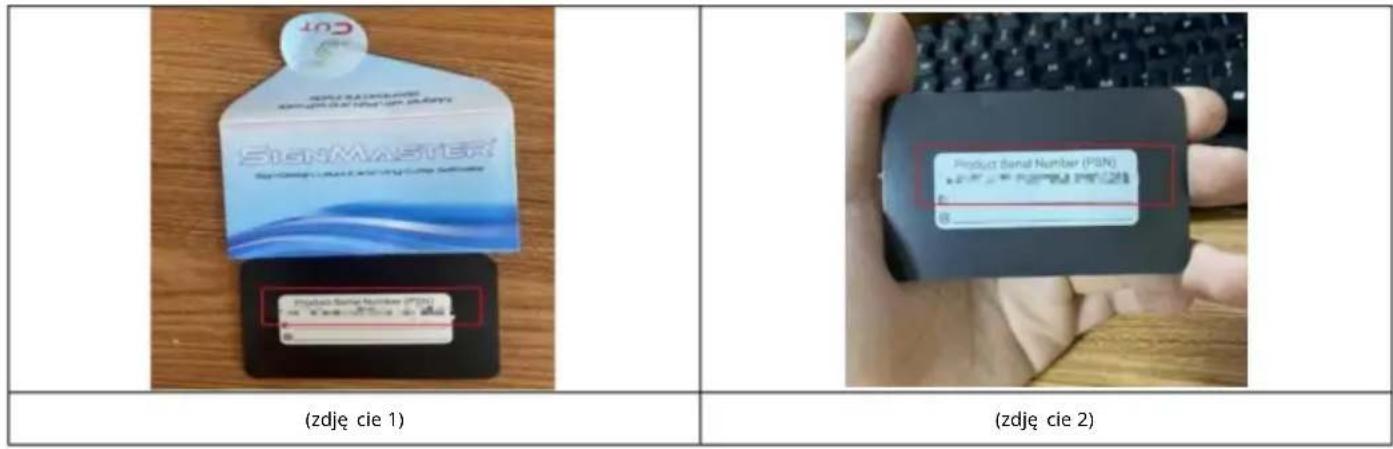

1. Otwórz naklejkę na lodówce (zdję cie 1). Zobacz kod aktywacyjny powyżej (zdję) cie

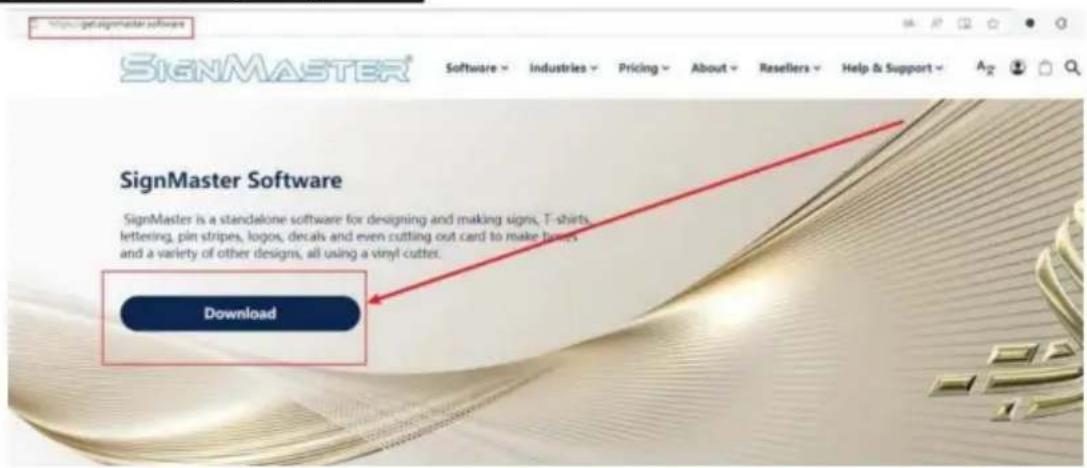

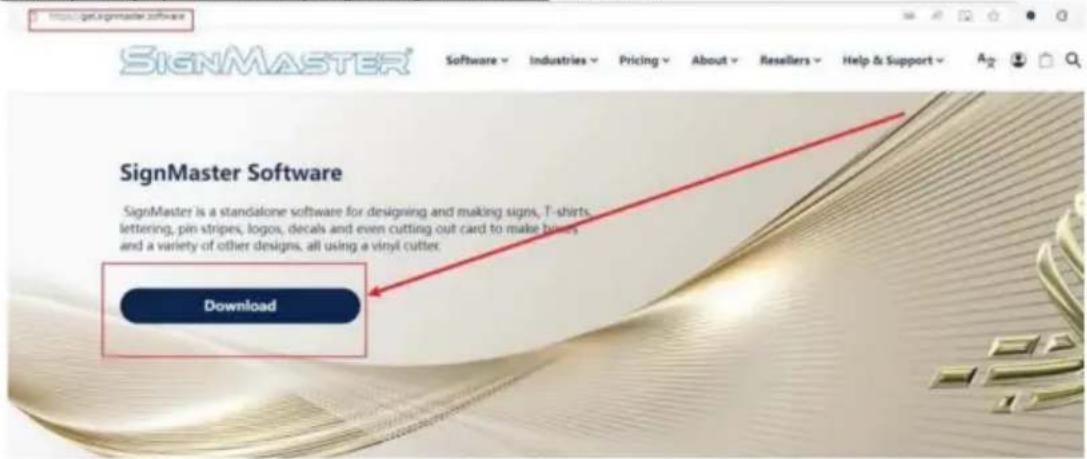

1. Otwórz poniższy link do pobrania i przejdź do oficjalnej strony internetowej, aby pobrać oprogramowanie.

Kliknij, aby pobrać https://get.signmaster.software/

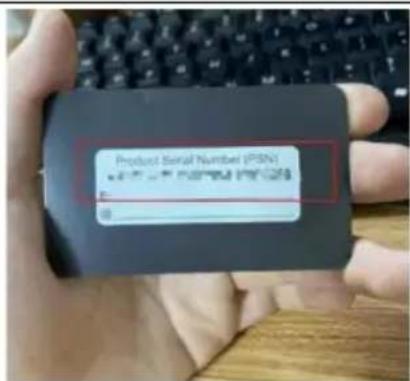

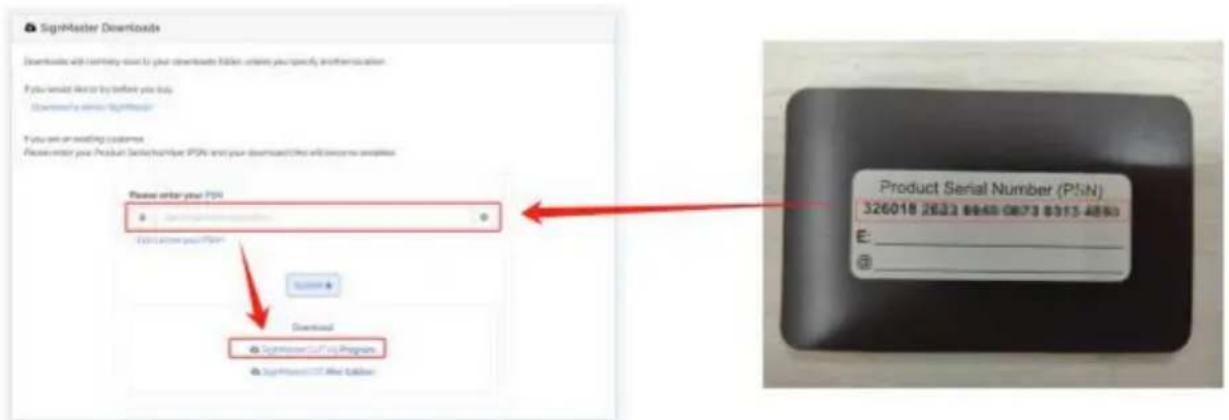

1. Kod aktywacyjny PSN wymagany przez stronę internetową to kod numeryczny podany nad tabliczką z lodówką. (zdję cie 4)

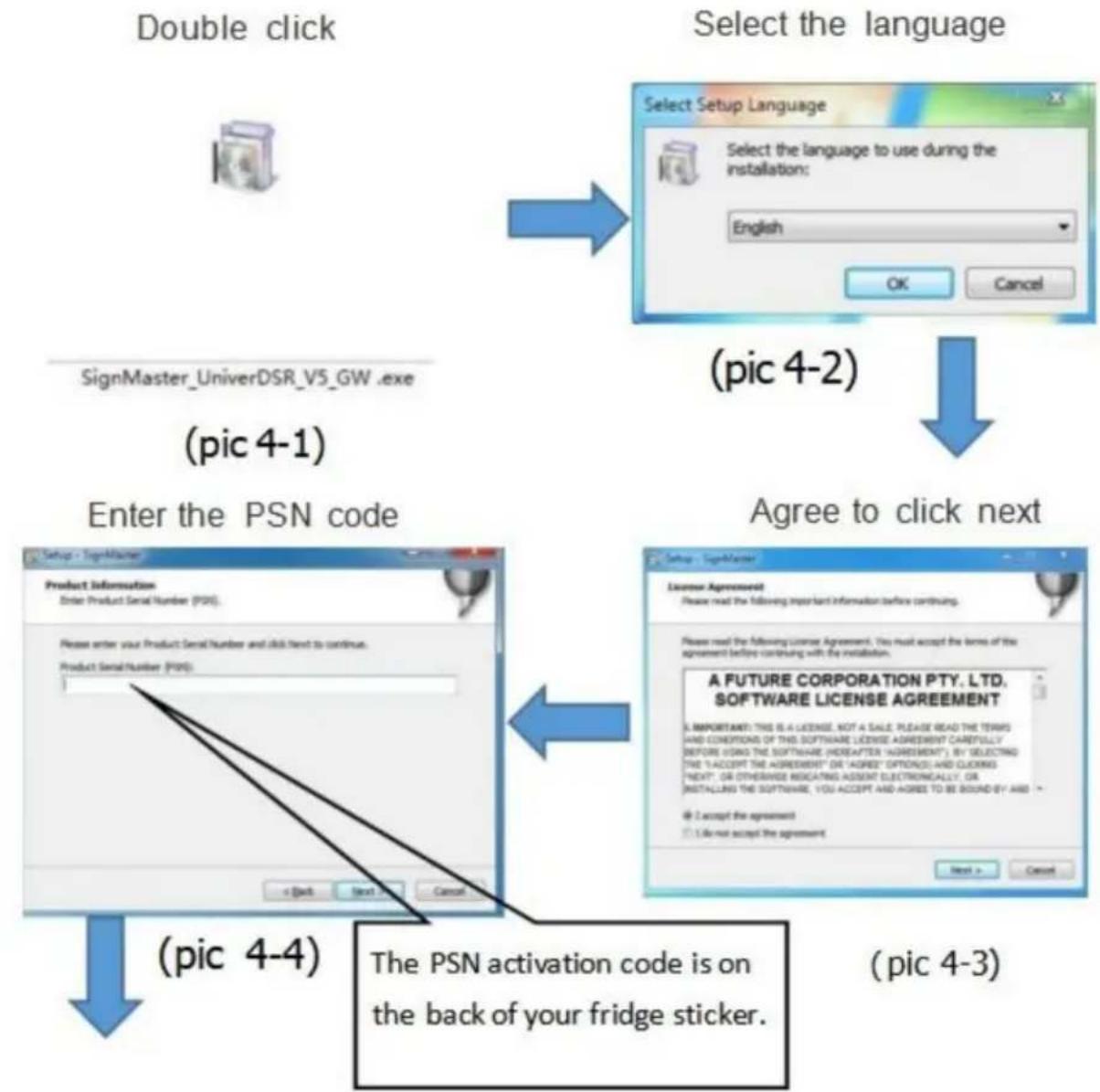

1. Po pobraniu zamknij wszystkie programy antywirusowe przed ich zainstalowaniem. (rys. 4)

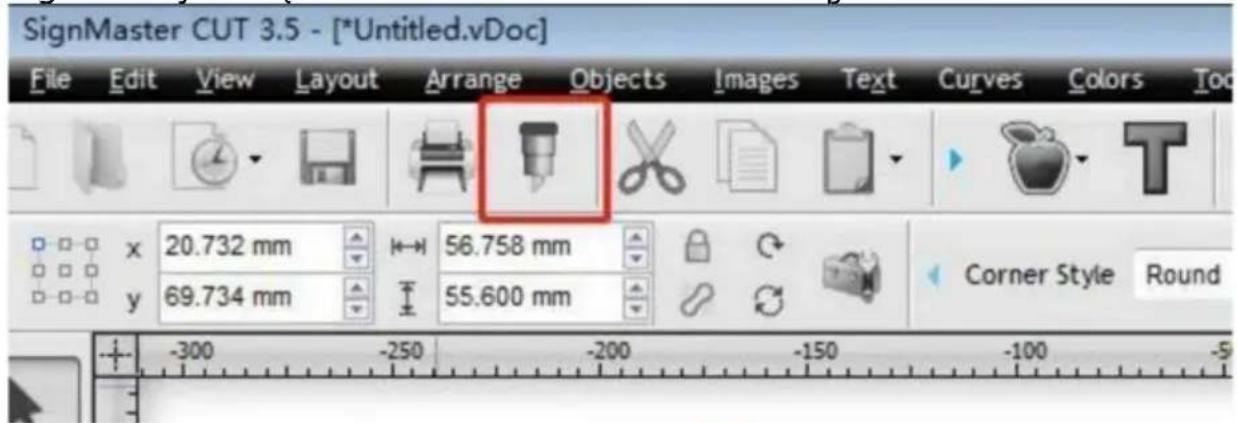

1. Połączenie oprogramowania z maszyną 1. Otwórz

oprogramowanie, wybierz wycię tą zawartość i kliknij opcję Wyślij do plotera

tnącego Kliknij ikonę noża do rzeźbienia w czerwonyolu

(zdję cie 5-1)

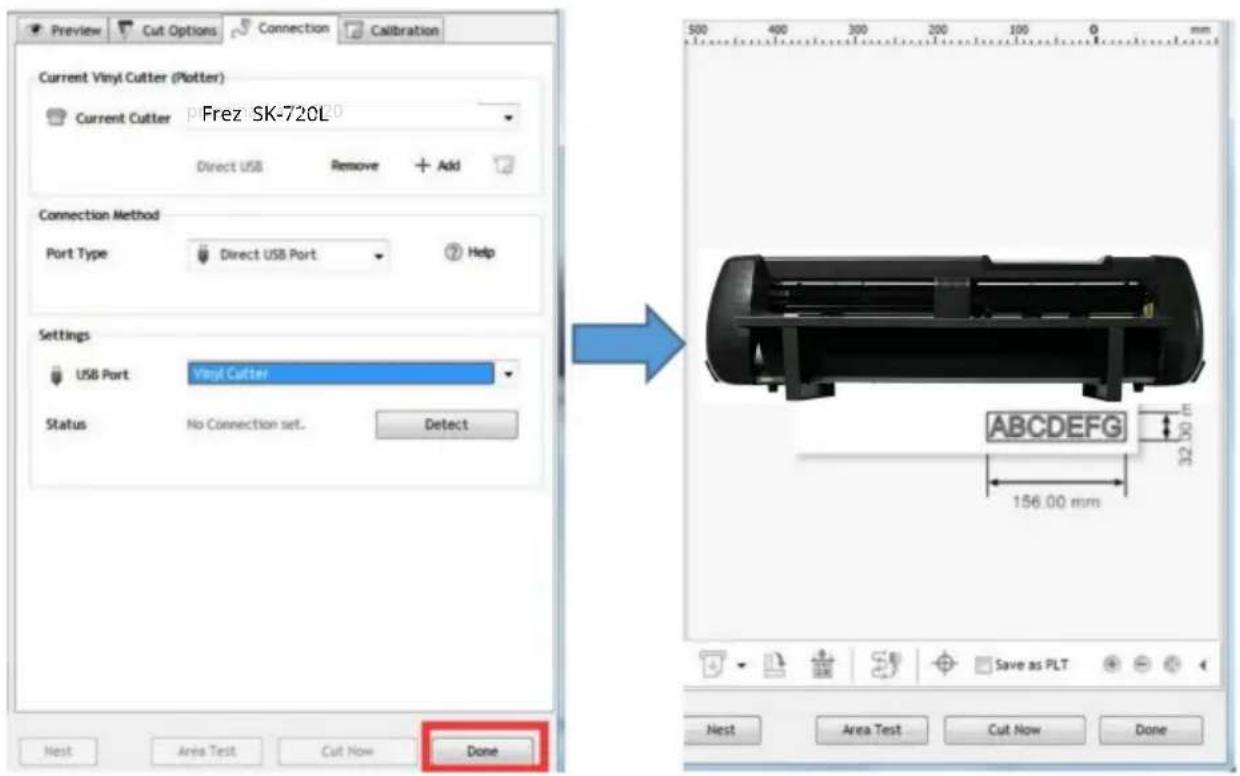

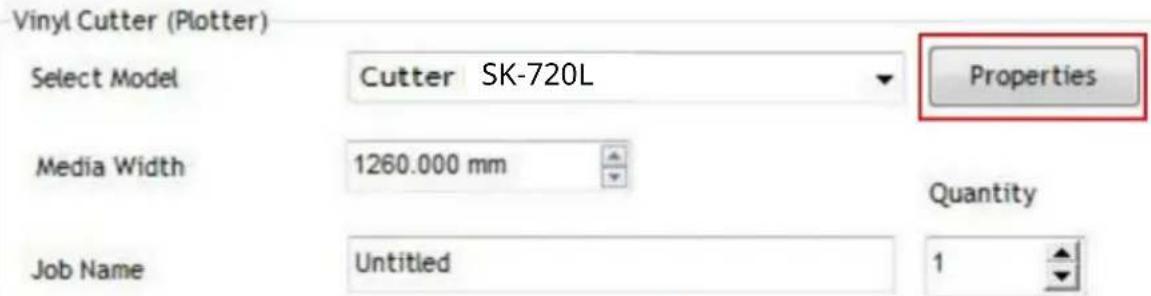

Kliknij Właściwości

Wybierz model maszyny

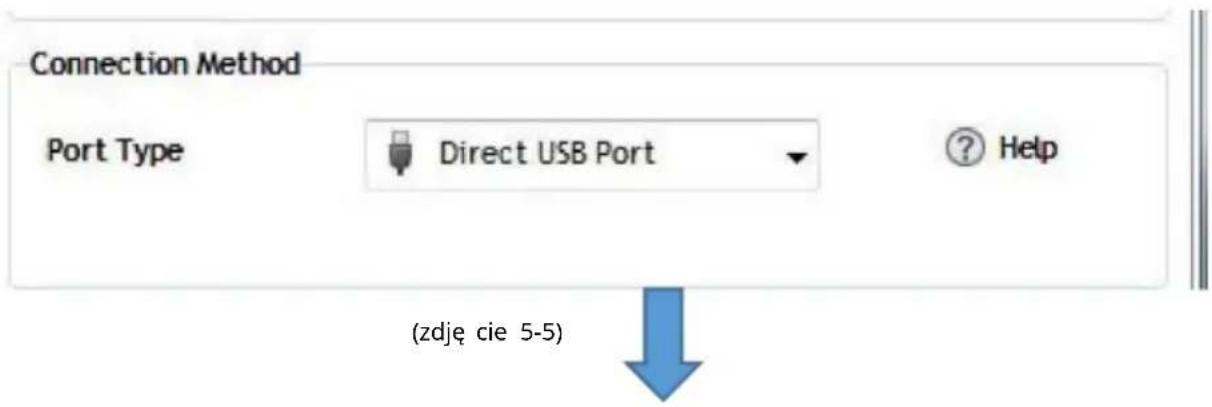

Wybierz bezpośredni portUSB

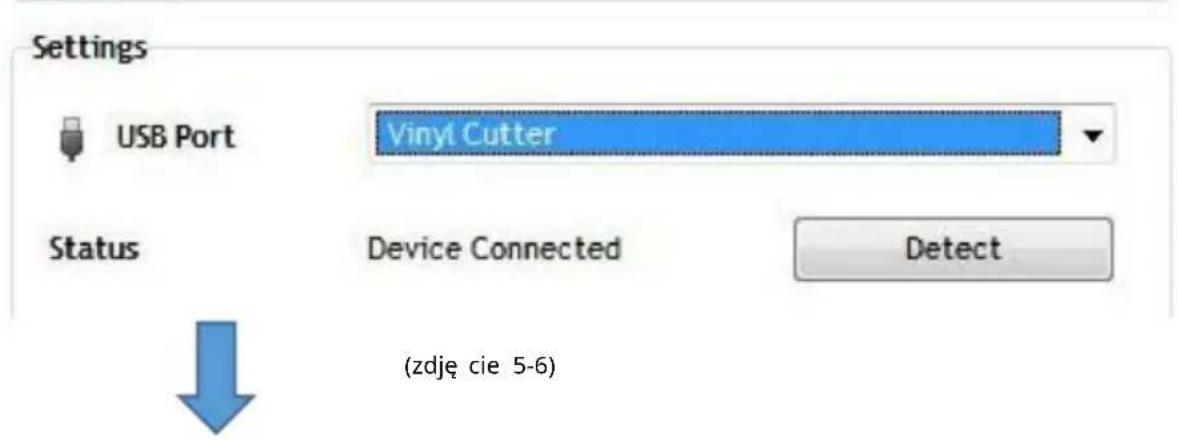

Wybierz sterownik z listyozwijanej

Kliknij Zakończ

(zdję cie (zdję cie 5-8)5-7)

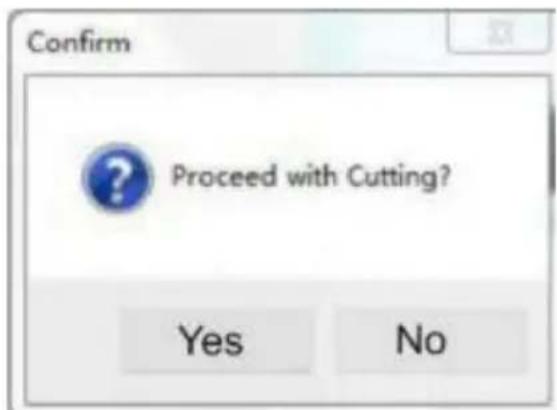

Kliknij „Wytnij teraz"

Kliknij „Wytnijteraz”

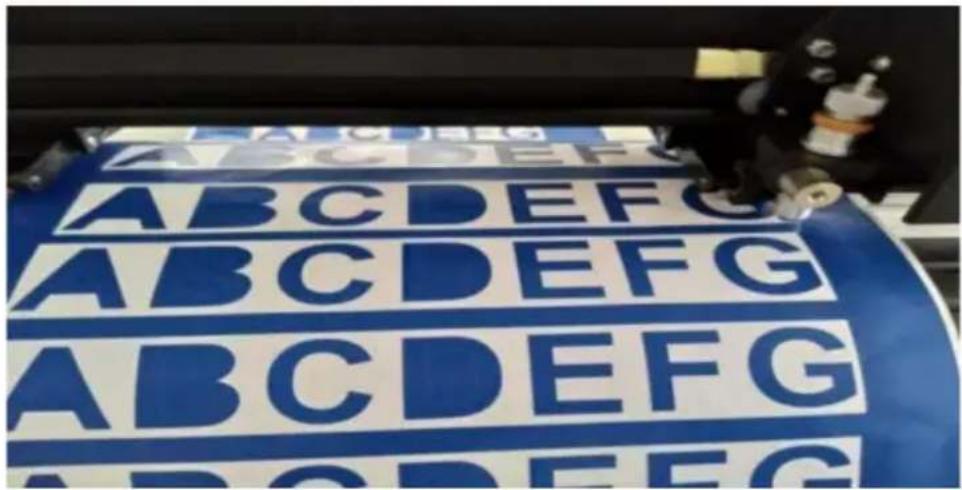

Wyjście jest gotowe, a ploter tnący rozpoczęcia cie

(zdję cie 5-10)

II.1. Pobieranie i instalacja oprogramowania systemowego MAC 1. Otwórz naklejkę na lodówce (rys. 6). Zobacz powyższy kod aktywacyjny (rys. 7).

(zdję cie (zdję cie 7)6)

1. Otwórz poniższy link do pobrania i przejdź do oficjalnej strony internetowej, aby pobrać oprogramowanie.

Kliknij, aby pobrać https://get.signmaster.software/

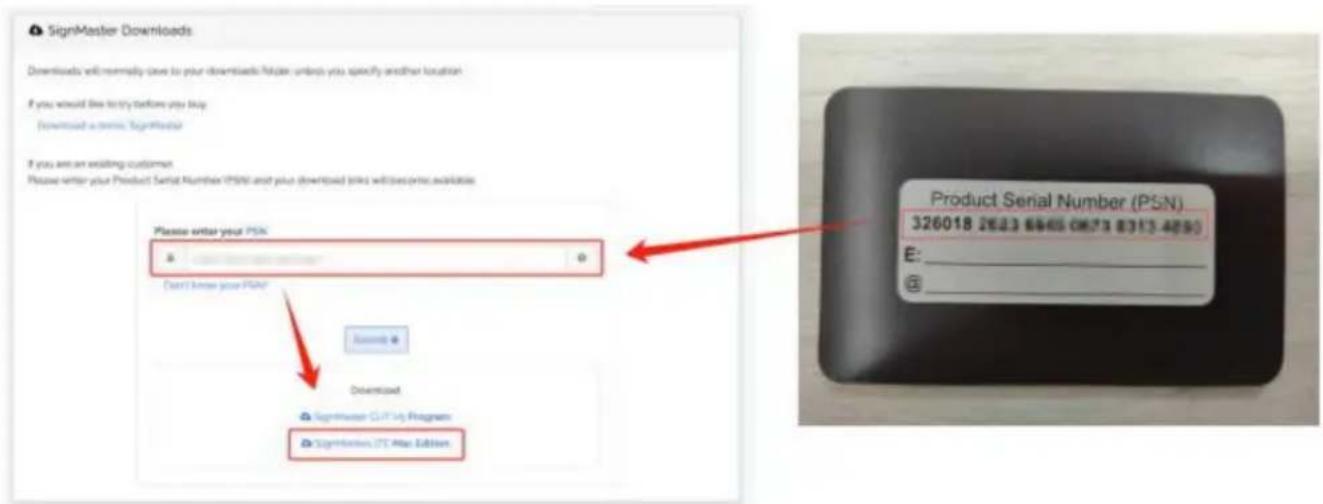

1. Kod aktywacyjny PSN wymagany przez stronę internetową to kod numeryczny podany nad tabliczką z lodówką. (zdję ci®)

Informacje FCC:UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzę t!To urządzenie jest zgodne z części 15 przepisów FCC. Jego eksploatacja podlega nastę pujące dwa warunki:1) Ten produkt może powodować szkodliwe zakłócenia.2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia co może spowodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone. przez stronę odpowiedzialną za zgodność może unieważnić uprawnienia użytkownika do obsługiwać produkt.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla Urządzenie cyfrowe klasy B zgodnie z części 15 przepisów FCC. Niniejsze ograniczenia są nastę pu zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacja mieszkaniowa.Ten produkt generuje, wykorzystuje i może emitować energię o części stotliwości radiowej, a jeśli nie jest instalowany i używany zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarantujemy, że w danej instalacji nie wystąpią żadne zakłócenia. Jeśli to produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego odbiór, który można sprawdzić poprzez wyłączenie i włączenie produktu,Użytkownik jest zachę cany do podję cia próby skorygowania zakłóceń za pomocą jednego lub wie cej z nastę pujące środki.· Zmiana orientacji lub położenia anteny odbiorczej.· Zwiększ odległość mię dzy produktem i odbiornikiem.· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.Odbiornik jest podłączony.· Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Produkt ten podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE.Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to Produkt i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takich nie można wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punkt zbiórki i recyklingu urządzeń elektrycznych elektronicznych
