8106C-8L - Krajalnica Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Ręczna przecinarka do płytek
Marka	Vevor
Model	8106C-8L (48 cali)
Maksymalna długość cięcia	1200 mm
Maksymalna grubość cięcia	15 mm
Średnica rolki tnącej	22 mm
Grubość rolki	6 mm
Zasilanie	Ręczne (bez silnika) + 2 baterie AAA do lasera
Kompatybilne materiały	Płytki ceramiczne, emaliowane, porcelanowe i polerowane o płaskiej powierzchni
Główna funkcja	Cięcie proste i ukośne płytek
Prowadnica laserowa	Tak, regulowana
Kątownik	Tak, w zestawie
Dołączone akcesoria	Główna przecinarka, 2 baterie AAA, kątownik, zapasowa tarcza tnąca (22x6x6 mm)
Bezpieczeństwo	Nosić okulary ochronne i rękawice; płaska i czysta powierzchnia robocza
Konserwacja i czyszczenie	Czyścić po użyciu; wymienić ostrze jeśli zużyte; przechowywać w suchym miejscu
Części zamienne	Dostępne zapasowe rolki tnące (ref. 22x6x6 mm)
Możliwość naprawy	Wymiana rolki za pomocą śrubokrętu; laser regulowany śrubami
Waga	Około 5 kg (szacunkowo)
Wymiary (dł. x szer. x wys.)	Około 1300 x 200 x 150 mm (szacunkowo)

Często zadawane pytania - 8106C-8L Vevor

Jaka jest maksymalna długość płytki, którą mogę ciąć za pomocą Vevor 8106C-8L ?

Maksymalna długość cięcia wynosi 1200 mm (48 cali).

Jakie rodzaje płytek mogę ciąć tą maszyną?

To urządzenie jest przeznaczone do płytek ceramicznych, emaliowanych, porcelanowych i polerowanych o płaskiej powierzchni. Nie używaj go do innych materiałów.

Jak wyregulować prowadnicę laserową?

Laser reguluje się za pomocą czterech śrub. Jeśli laser jest zbyt w lewo, obróć śrubę nr 2 zgodnie z ruchem wskazówek zegara, a śrubę nr 1 przeciwnie do ruchu wskazówek zegara. Do regulacji wysokości użyj śrub nr 3 i nr 4.

Jak wymienić rolkę tnącą?

Użyj śrubokrętu, aby usunąć zużytą rolkę i zamontować nową (wymiary 22x6x6 mm). W zestawie znajduje się zapasowa rolka.

Jakie środki ostrożności powinienem podjąć?

Zawsze noś okulary ochronne i rękawice. Pracuj na płaskiej i czystej powierzchni oraz trzymaj dzieci z dala od miejsca pracy.

Jak wykonać cięcie proste?

Umieść rolkę na tylnej krawędzi płytki, pchnij uchwyt do przodu, wywierając średni nacisk, aby zarysować powierzchnię. Następnie lekko unieś uchwyt, aby łamacz był płasko na płytce, i zwiększaj nacisk, aby przełamać wzdłuż linii.

Jak wykonać cięcie ukośne?

Umieść płytkę przy ustawionym kątowniku. Postępuj zgodnie z tą samą procedurą co przy cięciu prostym: zaznacz powierzchnię jednym ciągłym ruchem, a następnie przełam płytkę.

Dlaczego rolka nie tnie prawidłowo?

Sprawdź, czy rolka jest w dobrym stanie i prawidłowo zamontowana. Upewnij się, że nacisk jest stały i nie zaznaczasz powierzchni wielokrotnie. Rolka może być zużyta: wymień ją.

Czy mogę używać tej przecinarki do płytek bez baterii?

Tak, prowadnica laserowa wymaga baterii AAA do działania, ale samo cięcie jest w pełni ręczne i nie wymaga zasilania elektrycznego.

Gdzie mogę znaleźć części zamienne?

Zapasowe rolki tnące (22x6x6 mm) są dostępne u producenta Vevor lub u autoryzowanych sprzedawców. Skontaktuj się z działem obsługi klienta pod adresem [e-mail].

INSTRUKCJA OBSŁUGI 8106C-8L Vevor

Wsparcie i certyfikat gwarancji elektronicznej https://www.vevor.com/support

PRZECINARKA DO PŁYTEK

MODEL:8106C-8L/48"

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

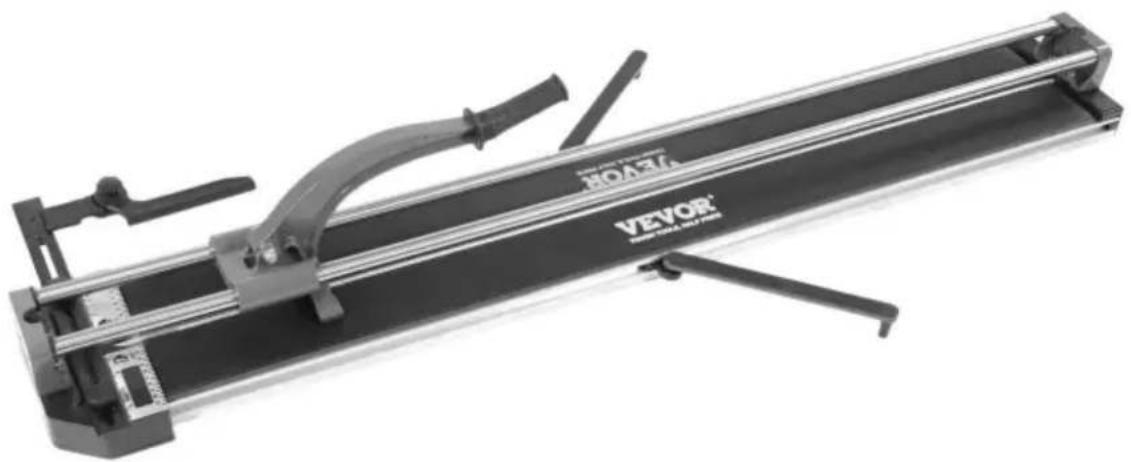

Przecinarka do płytek

8106C-8L/48"

8106C-8L/48"

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

SPECYFIKACJE

Maksymalna długość cięcia	1200 mm
Maksymalna grubość cięcia	15mm
Rozmiar koła tnącego	22* 6*6mm

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

	Opis symboluSymbol
	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodz środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy postępować zgodnie z poniższymi zaleceniami.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

Ostrzeżenie

Przed użyciem tej przecinarki do płytek należy przeczytać i zrozumieć wszystkie instrukcje.

Operator musi przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko obrażeń ciała i/lub uszkodzenia sprzętu.

Prosimy o zapoznanie się z ostrzeżeniami o zagrożeniach zawartymi w niniejszej instrukcji.

Jest to ostrzeżenie, że istnieje możliwość uszkodzenia mienia, obrażeń ciała lub śmierci w przypadku, gdy instrukcje nie są przestrzegane.

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj swoje miejsce pracy w czystości, dobrym oświetleniu i wolnym od rozproszeń.
2. Nie dopuszczaj do pracy osób, które nie mają na sobie odpowiedniego sprzętu ochronnego w obszarze pracy.
3. Przechowuj nowe narzędzia w bezpiecznym i suchym miejscu, aby zapobiec ich rdzewieniu lub uszkodzeniu. Przechowuj przecinarkę do płytek w miejscu niedostępnym dla dzieci.
4. Zawsze ustawiaj przecinarkę do płytek na równej i twardej powierzchni.

BEZPIECZEŃSTWO OSOBISTE

OSTRZEŻENIE!

Stosuj środki ochrony osobistej zatwierdzone przez kanadyjskie normy

Stowarzyszenie (CSA) lub Amerykański Narodowy Instytut Normalizacyjny (ANSI).

ŚRODKI OCHRONY OSOBISTEJ

1. Zawsze zakładaj okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę przednią i boczną oczu. Sprzęt do ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSI Z87.1, uwzględniający rodzaj wykonywanej pracy.
2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub w celu zmniejszenia skutków drgań narzędzi.
3. Uwaga! Krawędzie ciętych płytek są ostre.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj przecinarkę do płytek, ruchy osobiste i środowisko pracy, aby uniknąć

obrażeń ciała lub uszkodzenia przecinarki do glazury.

1. Nie obsługuj żadnej przecinarki do płytek, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.
2. Unikaj noszenia ubrań i biżuterii, które mogą zaplątać się w ruchome części narzędzia. Trzymaj długie włosy przykryte lub związane.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

1. Maszyna do cięcia płytek jest wyposażona w wymienne ostrze tarczowe. Przechowuj nóż i ostrze w miejscu niedostępnym dla dzieci.
2. Użyj właściwego przecinaka do płytek do danego zadania. Ten przecinak do płytek został zaprojektowany do konkretnej funkcji. Nie modyfikuj ani nie zmieniaj tej przecinarki do płytek ani nie używaj jej niezgodnie z przeznaczeniem.
3. Po użyciu urządzenie należy przechowywać w bezpiecznym i suchym miejscu.
4. Ta maszyna została zaprojektowana do cięcia i łamania płytek ceramicznych, szkliwionych, porcelanowych i polerowanych, których powierzchnia musi być płaska. Nie należy jej używać do jakiegokolwiek innego celu.

OSTRZEŻENIE!

NIE pozwól, aby wygoda lub znajomość produktu (nabyta w wyniku wielokrotnego używania) zastąpiły

ścisłe przestrzeganie zasad bezpieczeństwa dotyczących przecinarek do płytek. Jeśli używasz tego narzędzia niebezpiecznie lub

Nieprawidłowo wykonane czynności mogą skutkować poważnymi obrażeniami ciała.

OSTRZEŻENIE!

Bezpośrednie narażenie skóry na działanie sprężonego powietrza lub płynów może spowodować poważne obrażenia ciała.

ZAPISZ TE INSTRUKCJE

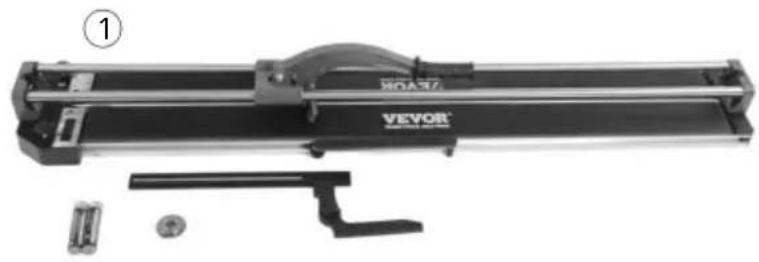

① nóż *1 szt. ② baterie AAA*2szt. ③ Linijki *1 SZT ④ Zapasowe kółko tnące Φ22xΦ6x6mm *1 szt.

Działanie

Cięcie proste

1

Umieść kółko tnące na tylnej krawędzi płytki.

Przesuń koło do przodu, naciskając uchwyt w dół ze średnią siłą.

Nacinanie szkliwa na powierzchni płytki podczas przesuwania uchwytu do przodu.

Ważne jest, aby wykonywać jeden ciągły ruch, nacinając powierzchnię tylko raz na czas.

2

Po nacięciu i bez przesuwania położenia kafelka, łamacz jest lekko na przodzie krawędź płytki i ogranicznik przedni.

Podnieś uchwyt tak, aby wyłącznik leżał płasko na płytce.

Zwiększaj siłę nacisku na uchwyt, aż płytka pęknie wzdłuż linii nacięcia.

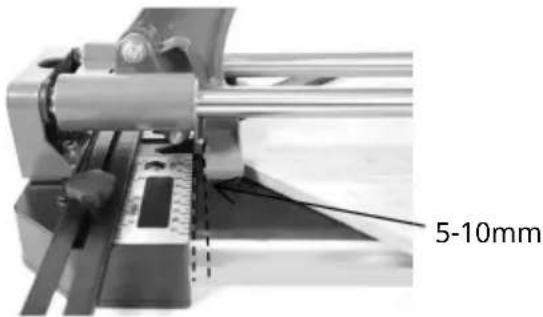

Wskazówki: Po nacięciu lepiej odciągnąć uchwyt, aby umożliwić lekkie wybicie młota. cofnij się o 5-10 mm, to najlepsza pozycja do złamania płytki.

Wskazówka: Nie naciskaj w środku ani na końcu.

Cięcie po przekątnej

1

Połóż płytkę na maszynie, przystawiając ją do ustawionego kątomierza.

Umieść kółko tnące na tylnej krawędzi płytki.

Przesuń koło do przodu, naciskając uchwyt w dół ze średnią siłą.

Nacinanie szkliwa na powierzchni płytki podczas przesuwania uchwytu do przodu.

Ważne jest, aby wykonywać jeden ciągły ruch, nacinając powierzchnię tylko raz na czas.

2

Po nacięciu i bez przesuwania położenia kafelka, łamacz jest lekko na przodzie krawędź płytki i ogranicznik przedni.

Podnieś uchwyt tak, aby wyłącznik leżał płasko na płytce.

Zwiększaj siłę nacisku na uchwyt, aż płytka pęknie wzdłuż linii nacięcia.

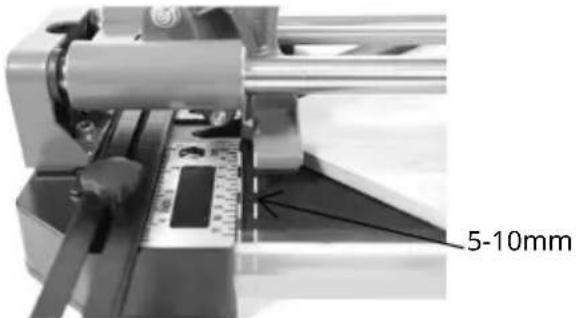

Wskazówki: Nie wkładaj płytki zbyt głęboko, aby mieć pewność, że linia nacięcia będzie jedną linią. Po nacięciu lepiej odciągnąć uchwyt, aby umożliwić delikatne cofnięcie się płytki.

5-10 mm - to najlepsza pozycja do złamania płytki.

Wymień ostrze za pomocą śrubokręta.

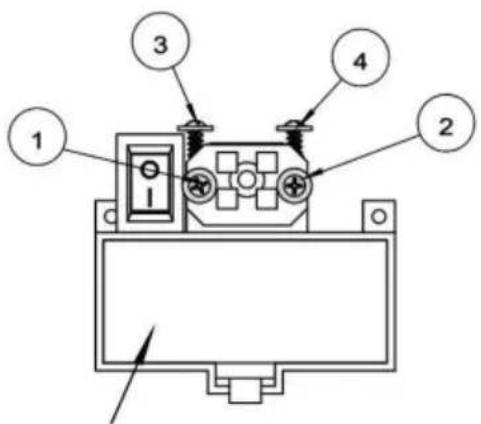

Instrukcja obsługi urządzenia laserowego

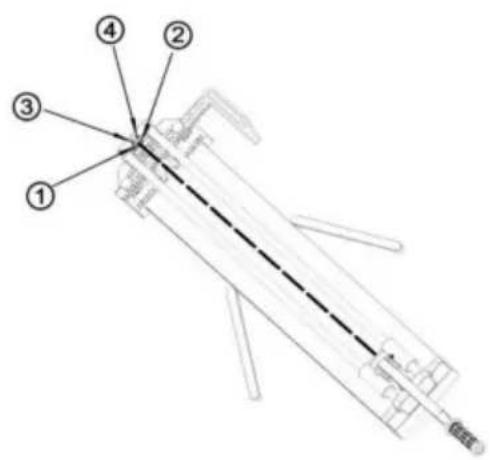

1. Istnieją cztery śruby do urządzenia laserowego.

1. Jeżeli laser jest przesunięty w lewo, wyreguluj śrubę nr 2 zgodnie z ruchem wskazówek zegara lub śrubę nr 1 w kierunku przeciwnym do ruchu wskazówek zegara.

1. Jeżeli laser jest przesunięty w prawo, wyreguluj śrubę nr 1 zgodnie z ruchem wskazówek zegara lub śrubę nr 2 w kierunku przeciwnym do ruchu wskazówek zegara.

1. Gdy napromieniowanie laserowe jest za daleko/za wysoko, dostosuj nr 3 i 4 śruby zgodnie z ruchem wskazówek zegara.
2. Gdy promieniowanie laserowe jest zbyt silne/zbyt niskie, dostosuj nr 3 i 4 śruby w kierunku przeciwnym do ruchu wskazówek zegara.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj. Importowane do USA: VEVOR STORE INC, 9448 RINCHMOND PL #E RANCHO CUCAMONGA, Kalifornia, 91730 Stany Zjednoczone Ameryki

REP WIELKIEJ BRYTANII

Grupa Pooledas Ltd.

Jednostka 5 Dom Alberta Edwarda, Pawilony

Preston, Wielka Brytania

Przedstawiciel UE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach
