| Marka | Vevor |
| Model | 8503-120 |
| Rodzaj produktu | Ręczna krajalnica (do cięcia podłóg) |
| Wymiary (dł. x szer. x wys.) | 480 x 190 x 240 mm |
| Masa netto | 12,5 kg |
| Maksymalna grubość cięcia | 12 mm |
| Maksymalna szerokość cięcia | 300 mm |
| Rodzaje cięcia | Cięcie proste wzdłuż, cięcie ukośne, cięcie wszerz |
| Kompatybilne materiały | Płytki, podłogi, zatwierdzone materiały |
| Dołączone akcesoria | Rama, półka, drążek dociskowy, rura kwadratowa, śruba ręczna, śruba tarczy, tarcza szlifierska, klucz imbusowy |
| Zasilanie | Ręczne (bez silnika) |
| Rodzaj ostrza | Ostrze zaostrzone do precyzyjnego cięcia |
| Mocowanie | Na solidnym wsporniku (najlepiej na podłodze) |
| Bezpieczeństwo | Okulary ochronne (ANSI Z87.1), wytrzymałe rękawice robocze |
| Konserwacja | Regularne ostrzenie ostrza, czyszczenie po użyciu |
| Części zamienne | Zapasowe ostrze, tarcza szlifierska, śruby |
| Gwarancja | Pomoc techniczna i elektroniczny certyfikat gwarancji na www.vevor.com/support |
Często zadawane pytania - 8503-120 Vevor
Pytania użytkowników dotyczące 8503-120 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Krajalnica w formacie PDF za darmo! Znajdź swoją instrukcję 8503-120 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 8503-120 marki Vevor.
INSTRUKCJA OBSŁUGI 8503-120 Vevor
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
PRZECINARKA PODŁOGOWA
MODEL: 8503-120
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
PRZECINARKA PODŁOGOWA
MODEL: 8503-120
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
PARAMETRY TECHNICZNE
| Model | 8503-120 |
| maksymalna grubość cięcia | 12 |
| Typ cięcia | Długość cięcie proste/cięcie skośne proste/narożnikcięcie proste/cięcie na szerokość |
| Rozmiar produktu (mm) | 480*190*240 |
| Masa netto (kg) | 12,5 |

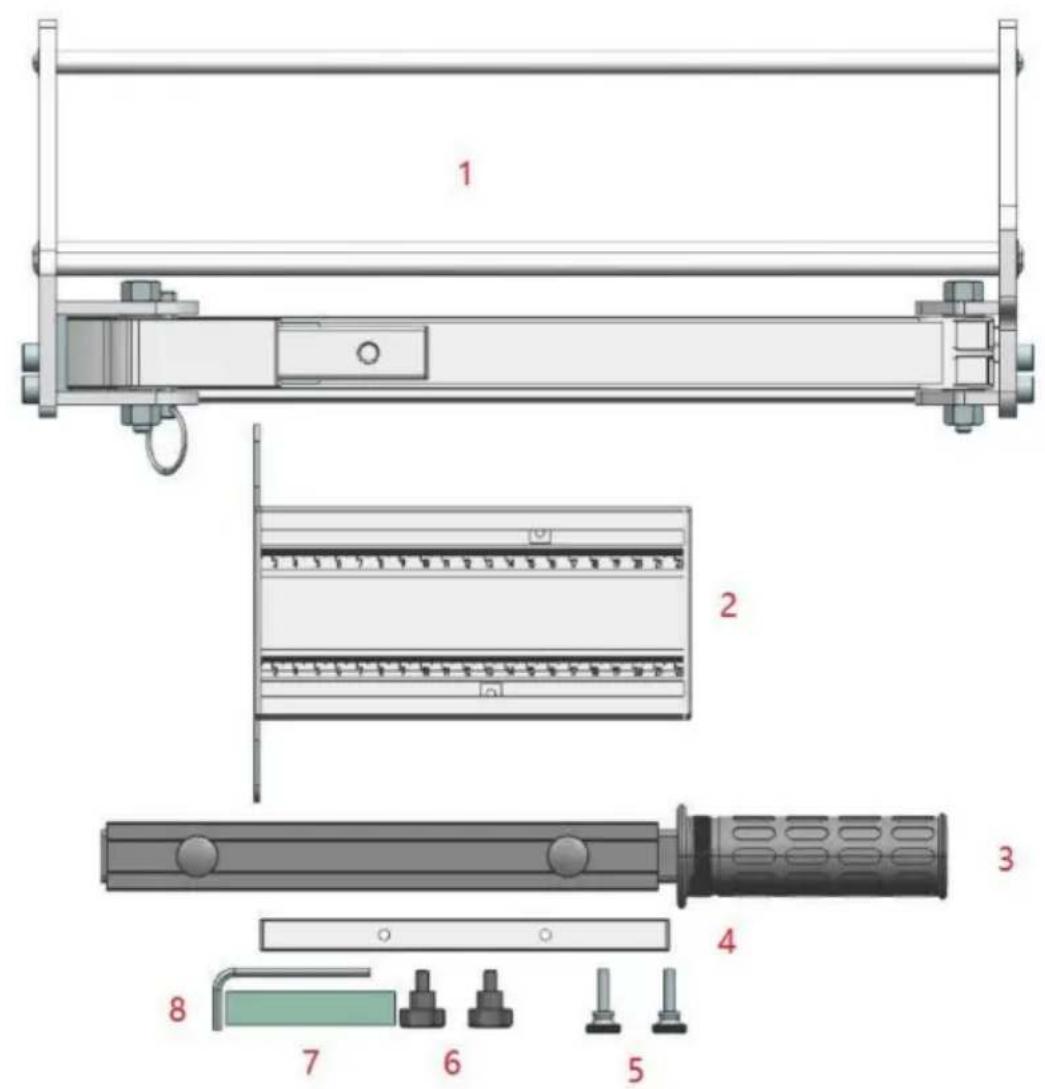

| numer | nazwa | ilość | zdjęcie |
| 1 | struktura | 1 |  |
| 2 | półka | 1 |  |
| 3 | pręt ciśnieniowy | 1 |  |
| 4 | rura kwadratowa | 1 |  |
| 5 | Śruba ręczna | 2 |  |
| 6 | Śruby tarczowe krzyżowe | 2 |  |
| 7 | kamić młyński | 1 |  |
| 8 | klucz imbusowy wewnętrzny | 1 |  |
INSTRUKCJE BEZPIECZEŃSTWA
OSTRZEŻENIE: NIEPRZESTRZEGANIE TYCH ZASAD MOŻE SKUTKOWAĆ:
POWAŻNE OBRAŻENIA! UŻYWAJ TEJ MASZYNY Z SZACUNKIEM I OSTROŻNOŚCIĄ
ZNACZNIE ZMNIEJSZY RYZYKO WYSTĄPIENIA OBRAŻEŃ OSOBISTYCH.

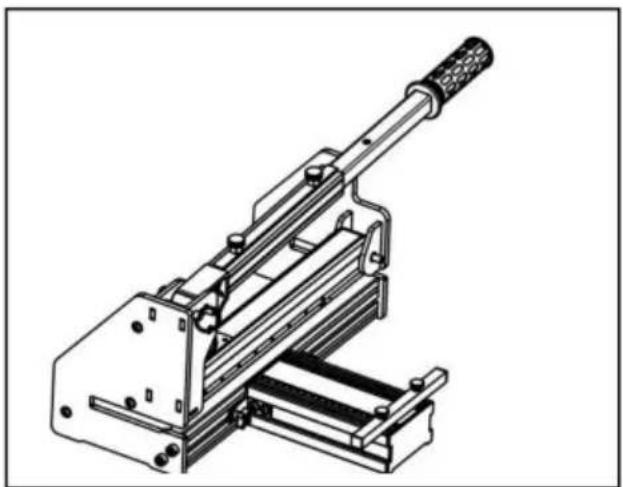

ZASADY BEZPIECZEŃSTWA DLA PRZECINARKI DO PODŁÓG
PRZED ROZPOCZĘCIEM UŻYTKOWANIA PRZECZYTAJ I ZROZUMIEJ TĘ INSTRUKCJĘ OBSŁUGI.
OBSŁUGA PRZECINAREK WIELOPODŁOGOWYCH.
- Zachowaj czujność. Nie działaj pod wpływem narkotyków, alkoholu lub leków.
- Zawsze noś okulary ochronne z osłonami bocznymi, które spełniają wymogi bezpieczeństwa (ANSI Z87.1)
-
Utrzymuj miejsce pracy wolne od śmieci.
-
Trzymaj dzieci i osoby nieupoważnione z dala od urządzenia Multi-flooring Cutter i obszar roboczy.
-
Upewnij się, że narzędzie jest bezpieczne. Używaj go tylko na twardym podłożu lub solidnym stojaku.
-
Używaj właściwego narzędzia. Nie używaj Multi-flooring Cutter na siłę ani nie używaj go do pracy, do której został przeznaczony. nie przeznaczone; stosować wyłącznie na zatwierdzonych materiałach.
-
Utrzymuj ostrze ostre. Tępe ostrze nie będzie działało prawidłowo.
-
Podczas obsługi lub przenoszenia noża zawsze trzymaj ręce z dala od ostrza.
-
Nie modyfikuj ani nie używaj tego narzędzia niewłaściwie. Wielopoziomowy przecinak jest precyzyjnie wykonany; modyfikacje nieopisane w niniejszej instrukcji mogą spowodować niebezpieczeństwo i zagrożenie środowisko.
-
Utrzymuj Multi-flooring Cutter ostrożnie. Utrzymuj ostrze ostre i czyste.
Postępuj zgodnie z instrukcją wymiany akcesoriów.
-
Używaj tylko zalecanych akcesoriów. Użycie niewłaściwych akcesoriów może być niebezpieczne i powodujące obrażenia.
-
Nigdy nie pozostawiaj Multi-flooring Cutter bez nadzoru. Zabezpiecz uchwyt za pomocą Zablokuj łańcuch, gdy go nie używasz.
-
Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, należy nosić okulary ochronne zatwierdzone przez ANSI. oraz solidne rękawice robocze podczas użytkowania.

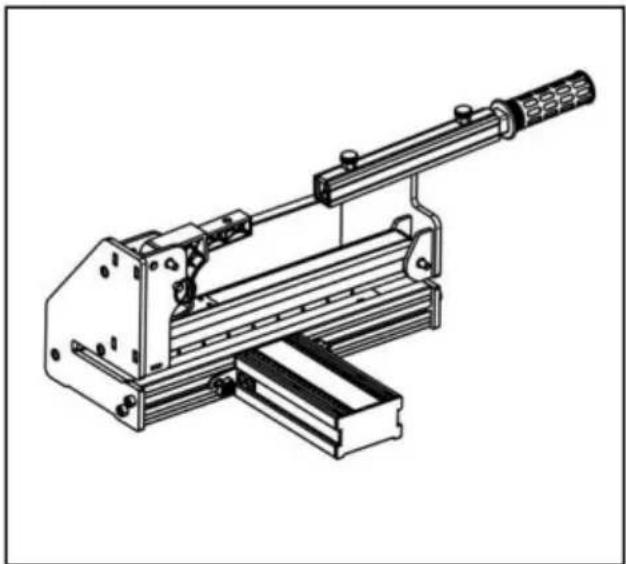

Montaż płyty podporowej Podłącz płytę podporową do noża, jak pokazano na rysunku.
Ostrzeżenie: Nigdy nie dotykaj ostrych krawędzi ostrza palcami.
Montaż uchwytu Podnieś kolek blokujący na aluminiowym uchwycie, jak pokazano, i włóż podstawę uchwytu do uchwytu, jak pokazano. Naciśnij uchwyt, aby wyciągnąć kolek sprężynowy z dolnego otworu i włóż go do górnego otworu.
Przykręć rurę kwadratową do płyty pomocniczej w celu jej użycia.
Ostrzeżenie: Nigdy nie dotykaj ostrych krawędzi ostrza palcami.
Przygotowanie do cięcia W * razie potrzeby ustaw kąt nasadki pod żądanym kątem.
*Nasadkę kątową można stosować po lewej stronie stołów, jak pokazano.
Ostrzeżenie: Nigdy nie wkładaj palców na ostrą krawędź ostrza.

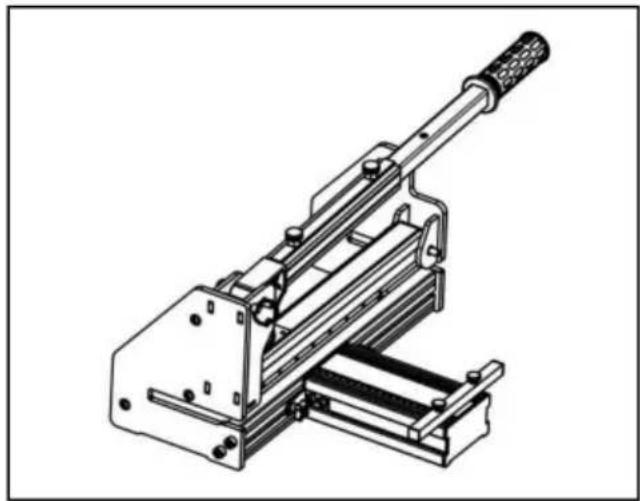

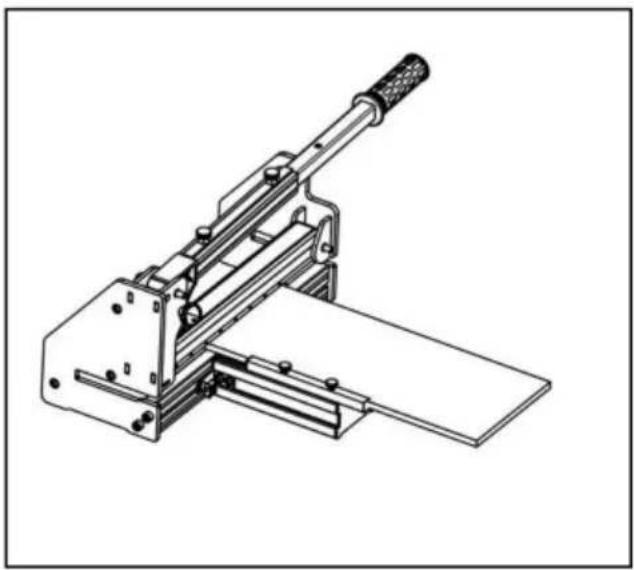

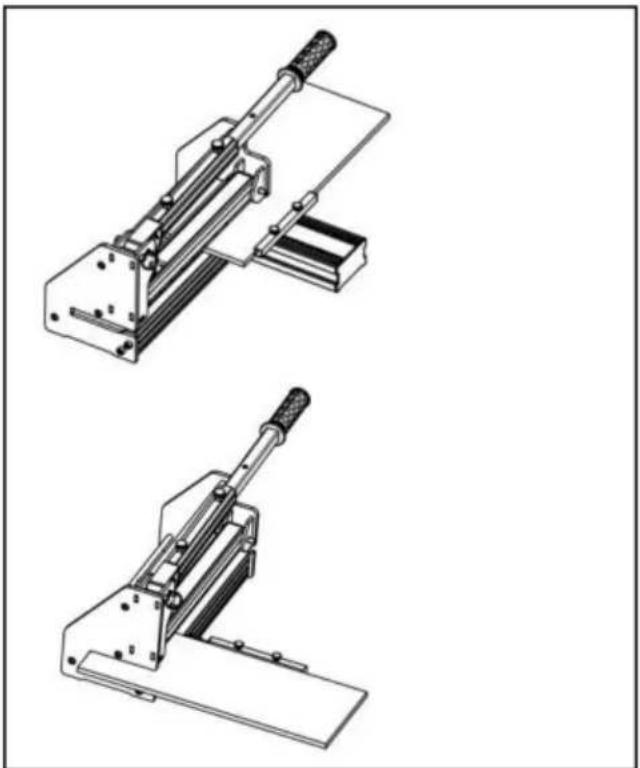

CIECIE
material pomiędzy ostrze tnące a podstawę, na równi z nasadką kątową, jak pokazano na rysunku, i przytrzymaj materiał stopą, a następnie naciśnij uchwyt w dół, aby dokończyć cięcie.
*Maksymalna szerokość cięcia ostrza: 300 mm
*Maksymalna głębokość cięcia ostrza: 12 mm
Ostrzeżenie:
Utrzymuj kontrolę nad uchwytem. Nie pozwól, aby uchwyt uderzył z powrotem po wykonaniu cięcia.
Ciecie wzdłużne Włóż
material pomiędzy ostrze tnące a podstawę, na równi z nasadką kątową, jak pokazano na rysunku, a następnie dociśnij uchwyt, aby dokończyć cięcie.
Ostrzeżenie: Utrzymuj kontrolę nad uchwytem. Nie pozwól, aby uchwyt uderzył z powrotem po cięciu.
cieście Włóż materiał pomiędzy ostrze tnące a podstawę na końcu maszyny, równo z nasadką kątową, jak pokazano, a następnie naciśnij uchwyt w dół, aby dokończyć cięcie.
2. cięcie
Włóż materiał pomiędzy ostrze tnące a podstawę z przodu maszyny, na równi z nasadką kątową, jak pokazano na rysunku, a następnie naciśnij uchwyt w dół, aby dokończyć cięcie.
Uwaga: Zaleca się używanie na płaskiej powierzchni. Podczas używania naciśnij materiał podłogi i maszynę rękoma lub nogami, aby uzyskać większą dokładność cięcie. Nie zaleca się stosowania na stole lub blacie.

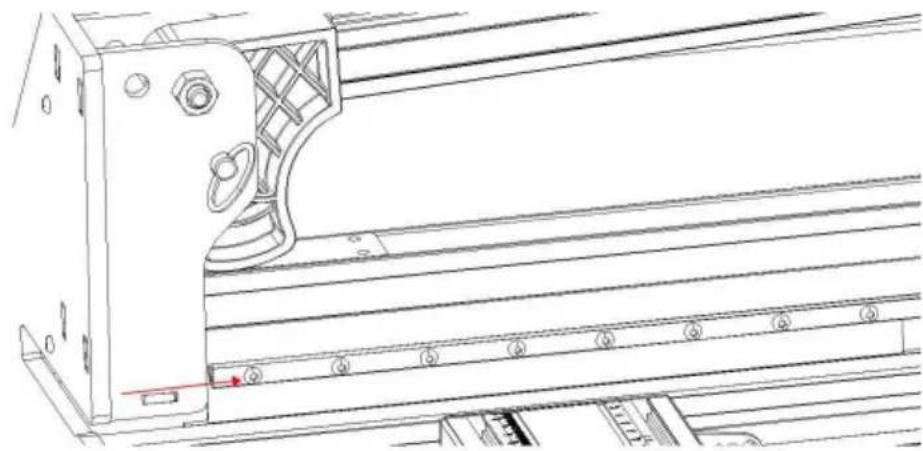

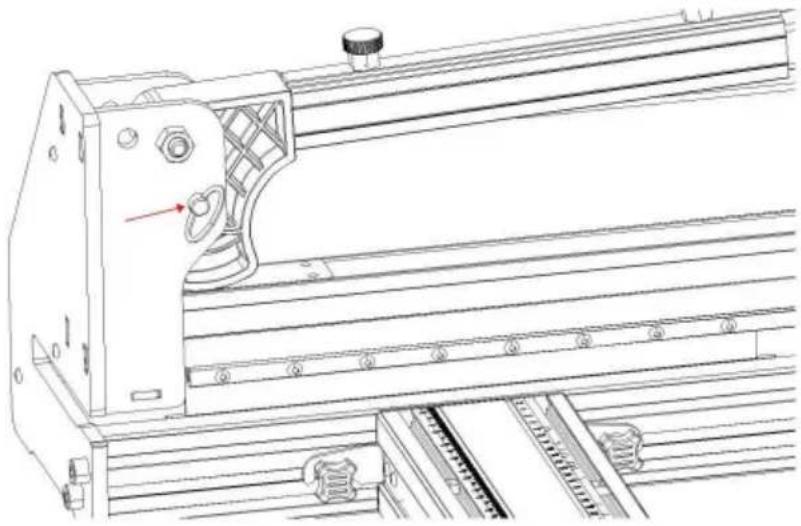

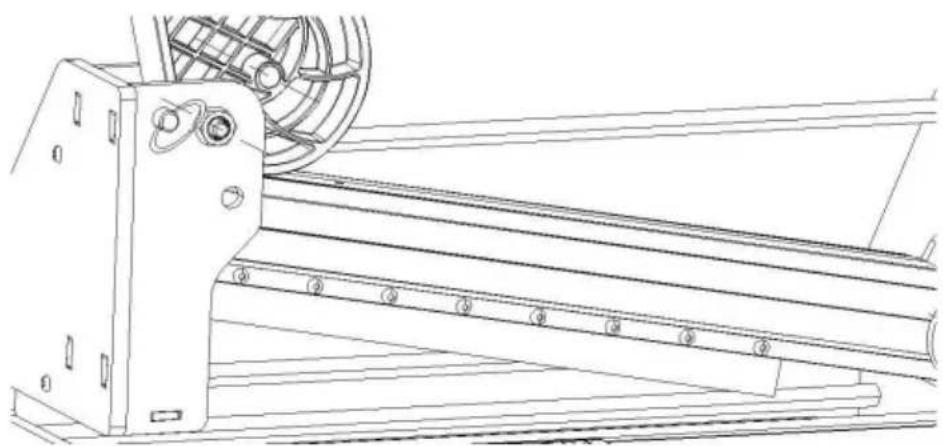

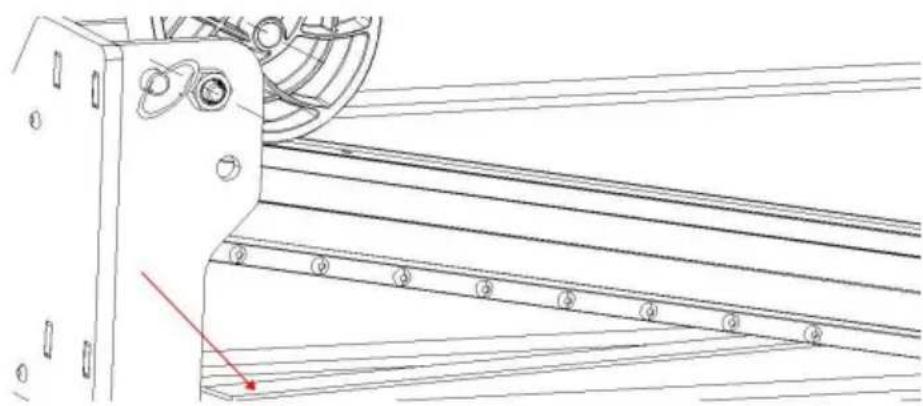

WYMIANA OSTRZA
Ostrzeżenie: Nigdy nie dotykaj ostrych krawędzi ostrza palcami.
Krok 1: dociśnij pręt dociskowy do dołu i założ korek ubezpieczeniowy przypnij od góry do dołu;
Krok 2: Przekręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara, aby zamocować ostrze;
Krok 3: wyciągnij zaślepkę zabezpieczającą, ostrze odpadnie po podniesieniu pręta dociskowego;
Krok 4: Włóż nową łopatkę w szczelinę w kierunku korbowodu i dokręć śrubę mocującą.
