MANUALE UTENTE 8503-120 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TAGLIAPAVIMENTO

MODELLO: 8503-120

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAGLIAPAVIMENTO

MODELLO: 8503-120

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

PARAMETRI TECNICI

Modello	8503-120
spessore massimo di taglio	12
Tipo di taglio	Lunghezza taglio dritto/obliquo taglio dritto/angolo taglio dritto/taglio largo
Dimensioni del prodotto (mm)	Dimensioni: 480*190*240
Peso netto (kg)	12.5

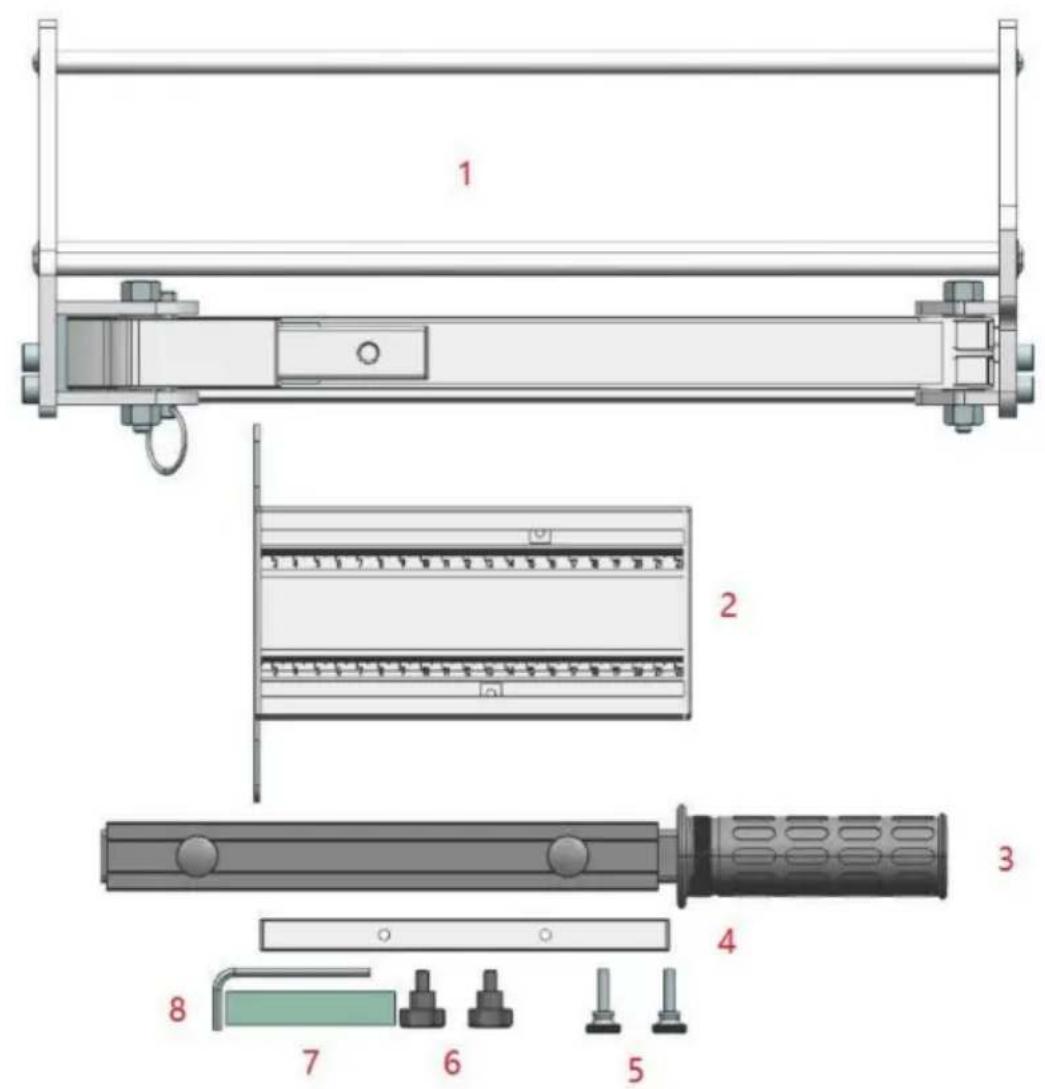

numero	nome	quantità	immagine
1	struttura	1
2	mensola	1
3	barra di pressione	1
4	tubo quadrato	1
5	Vite a mano	2
6	Viti di selezione a croce	2
7	macina	1
8	chiave esagonale interna	1

ISTRUZIONI DI SICUREZZA

1. Restare vigili. Non operare sotto l'effetto di droghe, alcol o medicinali.
2. Indossare sempre protezioni per gli occhi approvate per la sicurezza con protezioni laterali (ANSI Z87.1)
3. Mantenere l'area di lavoro libera da detriti.
4. Tenere i bambini e le persone non autorizzate lontano dal Multi-flooring Cutter e area di lavoro.
5. Assicurarsi che l'utensile sia sicuro. Utilizzare solo su un substrato solido o su un supporto solido.
6. Utilizzare lo strumento giusto. Non forzare il Multi-flooring Cutter o utilizzarlo per un lavoro che è stato non progettato; utilizzare solo su materiali approvati.
7. Mantieni la lama affilata. Una lama smussata non funzionerà correttamente.
8. Tenere sempre le mani lontane dalla lama durante l'uso o il trasporto del cutter.
9. Non alterare o usare impropriamente questo strumento. Il Multi-flooring Cutter è costruito con precisione; modifiche non specificate nel presente manuale possono causare situazioni pericolose e non sicure. ambiente.

10. Manutenzione del Multi-flooring Cutter con cura. Mantenere la lama affilata e pulita.
    Seguire le istruzioni per la sostituzione degli accessori.

11. Utilizzare solo accessori consigliati. L'uso di accessori non idonei può essere pericolosi e causano lesioni.

12. Non lasciare mai il Multi-flooring Cutter incustodito. Fissare la maniglia con il bloccare la catena quando non la si usa.

13. Attenzione - Per ridurre il rischio di lesioni, indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'uso.

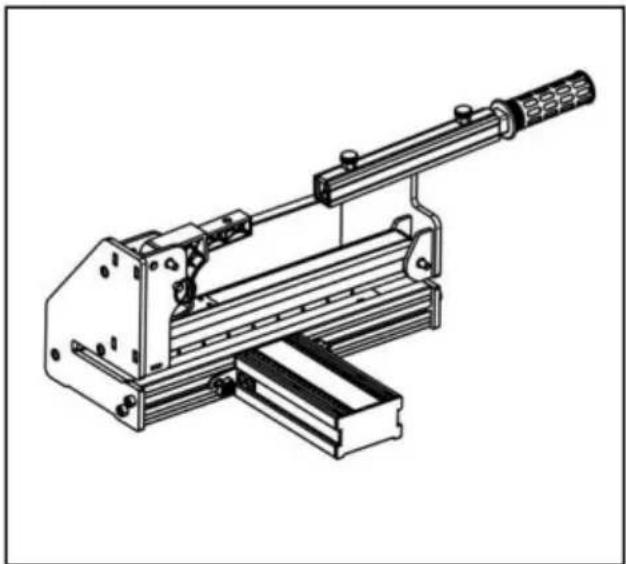

Installazione della piastra di supporto

Collegare la piastra di supporto alla fresa come mostrato in figura.

Attenzione: non mettere mai le dita a contatto con il bordo affilato della lama.

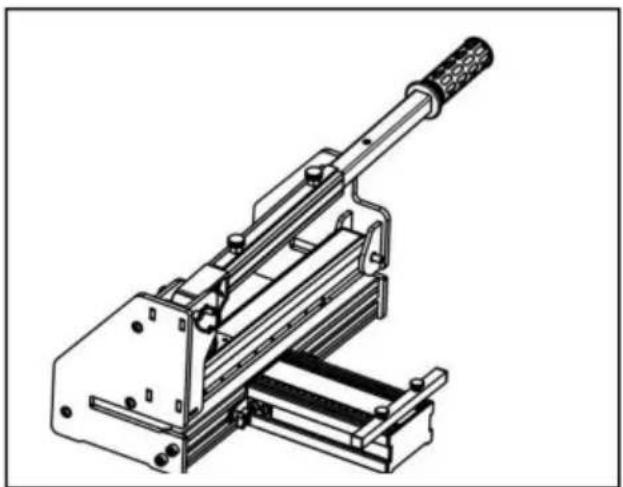

Installazione della maniglia

Tirare verso l'alto il perno di bloccaggio sulla maniglia in alluminio come mostrato e inserire la base della maniglia nella maniglia come mostrato. Spingere verso il basso la maniglia per tirare il perno a molla dal foro inferiore e inserirlo nel foro superiore.

Avvitare il tubo quadrato sulla piastra ausiliaria per l'uso.

Attenzione: non mettere mai le dita a contatto con il bordo affilato della lama.

Preparazione al taglio

Regolare l'accessorio angolare all'angolazione desiderata, secondo necessità.

*L'accessorio angolare può essere utilizzato sul lato sinistro dei tavoli come

mostrato. Attenzione: non mettere mai le dita contro il bordo affilato della lama.

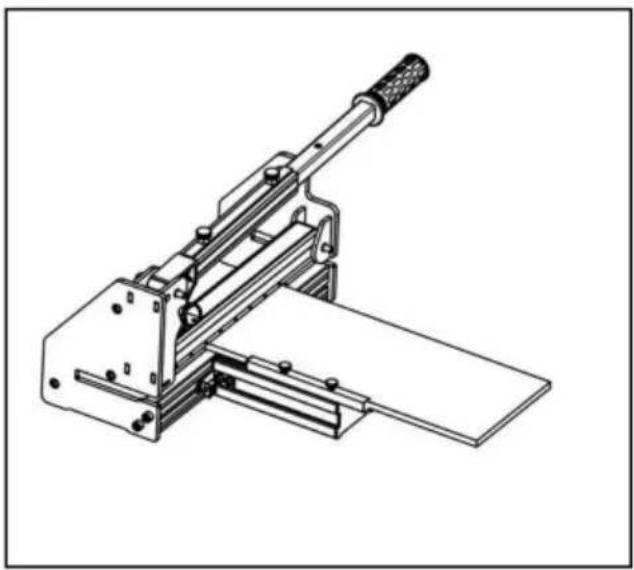

TAGLIO

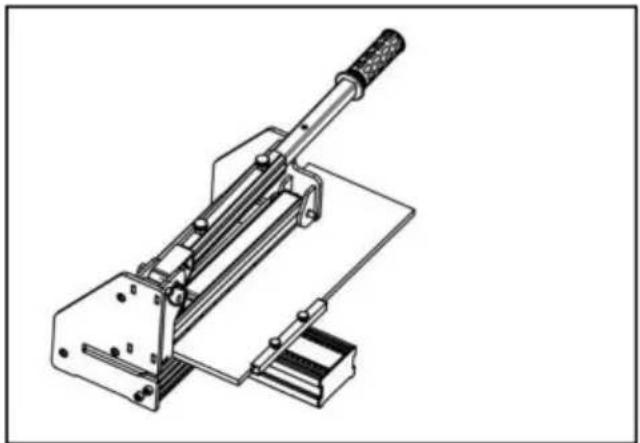

Taglio dritto Inserire

il materiale tra la lama di taglio e la base, a filo con l'accessorio angolare come mostrato e tenere fermo il materiale con il piede, quindi spingere la maniglia verso il basso per completare il taglio.

*Larghezza massima di taglio della lama: 300 mm *Profondità massima di taglio della lama: mm Attenzione:

mantenere il controllo della maniglia. Non lasciare che la maniglia sbatta indietro dopo aver eseguito un taglio.

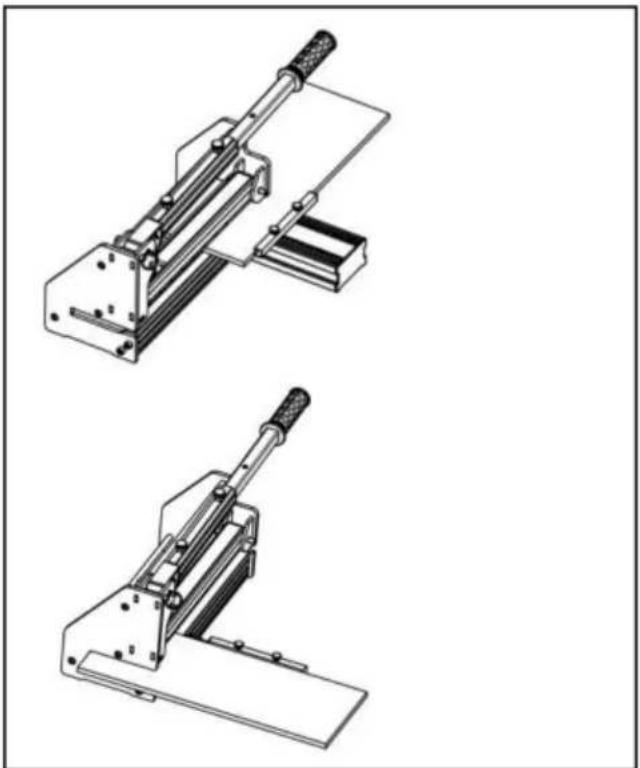

Taglio longitudinale

Inserire il materiale tra la lama di taglio e la base, a filo con l'accessorio angolare come mostrato, quindi spingere la maniglia verso il basso per completare il taglio.

Attenzione: mantenere il controllo della maniglia. Non lasciare che la maniglia sbatta indietro dopo il taglio.

Inserire il materiale tra la lama di taglio e la base all'estremità della macchina, a filo con l'accessorio angolare come mostrato, quindi spingere la maniglia verso il basso per completare il taglio.

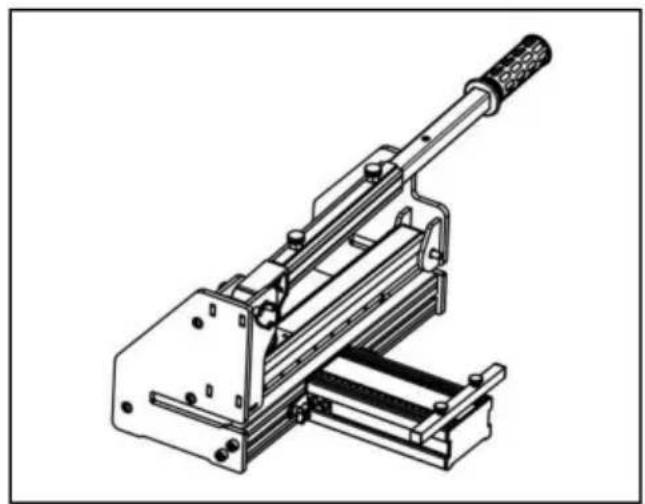

2 ° taglio

Inserire il materiale tra la lama di taglio e la base nella parte anteriore della macchina, a filo con l'accessorio angolare come mostrato, quindi spingere la maniglia verso il basso per completare il taglio.

Nota: si consiglia di utilizzare su una superficie piana. Durante l'utilizzo, premere il materiale del pavimento e la macchina con le mani o i piedi per una maggiore precis taglio. Non è consigliato l'uso su un tavolo o un piano di lavoro.

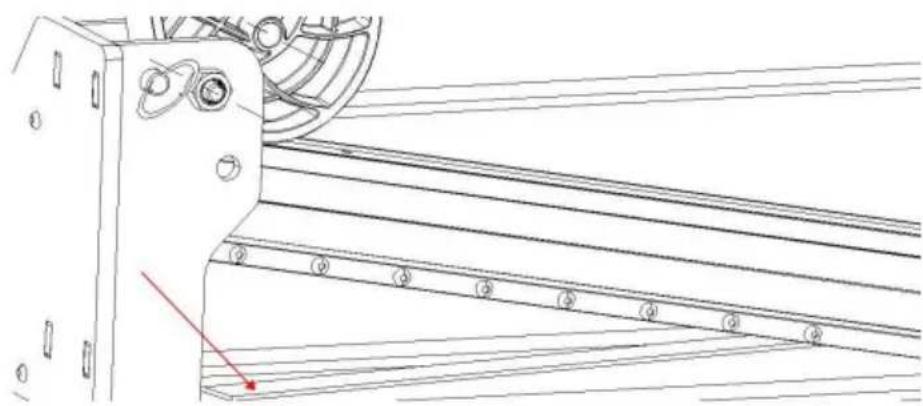

SOSTITUZIONE DELLA LAMA

Attenzione: non mettere mai le dita a contatto con il bordo affilato della lama.

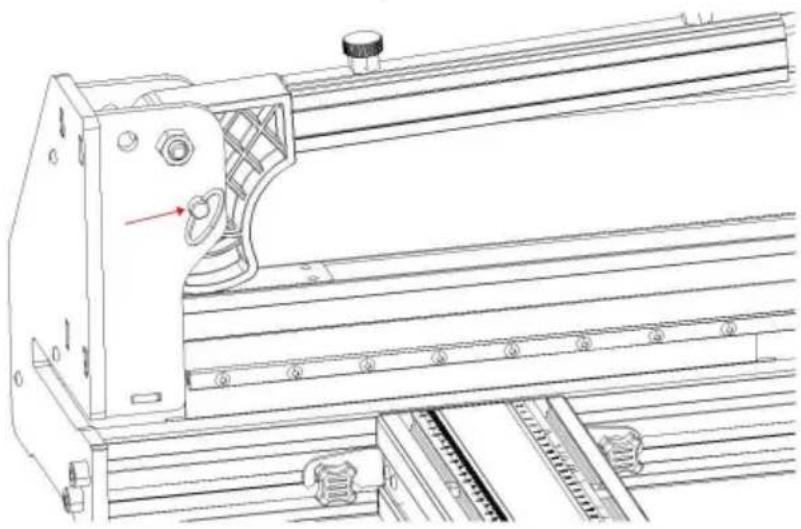

Fase 1: premere l'asta di pressione verso il basso e rimettere il tappo di assicurazione appuntare dall'alto verso il basso;

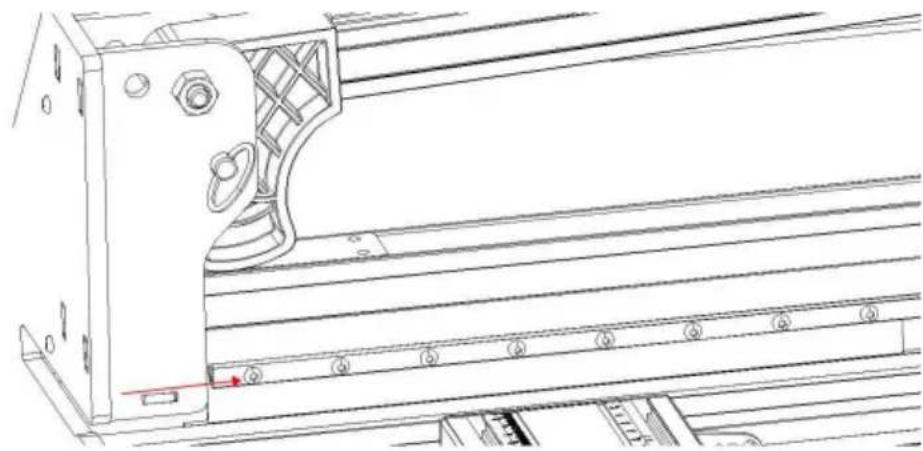

Fase 2: Girare la vite per fissare la lama in senso antiorario;

Fase 3: estrarre il tappo di sicurezza, la lama cade dopo aver sollevato l'asta di pressione;

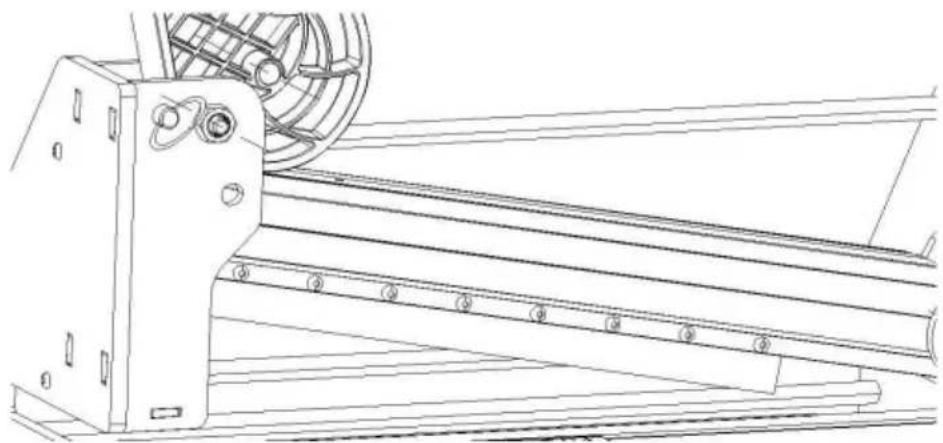

Fase 4: Posizionare la nuova pialla a lama nella fessura verso la biella e serrare la vite di fissaggio.
