BEDIENUNGSANLEITUNG 8503-120 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
BODENSCHNEIDER
MODELL: 8503-120
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
BODENSCHNEIDER
MODELL: 8503-120
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
TECHNISCHE PARAMETER
| Modell | 8503-120 |
| maximale Schnittstärke | 12 |
| Schnittart | Länge gerader Schnitt/schräger gerader Schnitt/EckeGeradschnitt/Breitenschnitt |
| Produktgröße | 480*190*240 |
| Nettogewicht (kg) | 12.5 |

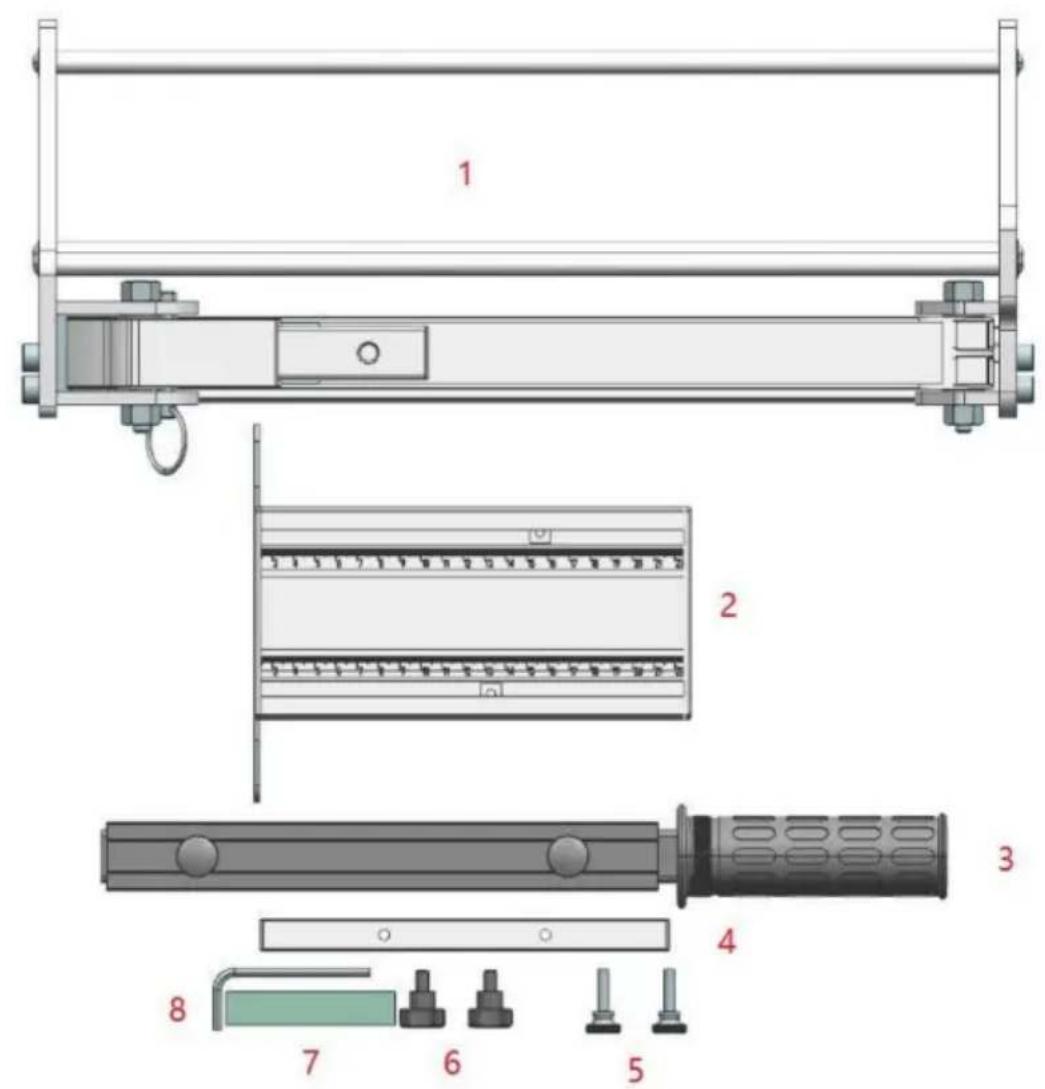

| Nummer | Name | Menge | Bild |
| 1 | Rahmen | 1 |  |
| 2 | Regal | 1 |  |
| 3 | Druck bar | 1 |  |
| 4 | Vierkantrohr | 1 |  |
| 5 | Handschraube | 2 |  |
| 6 | Kreuzschlitzschrauben | 2 |  |
| 7 | Mühlstein | 1 |  |
| 8 | Innensechskantschlüssel | 1 |  |
SICHERHEITSHINWEISE
WARNUNG: DIE NICHTBEACHTUNG DIESER REGELN KANN ZU
IN SCHWEREN VERLETZUNGEN! VERWENDEN SIE DIESE MASCHINE MIT RESPEKT UND VORSICHT
WIRD DIE MÖGLICHKEIT EINER PERSONENVERLETZUNG ERHEBLICH VERRINGERN.
SICHERHEITSVORSCHRIFTEN FÜR DEN BODENSCHNEIDER
LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG, BEVOR
BEDIENUNG DER MULTI-BODENSCHNEIDER.
- Bleiben Sie wachsam. Bedienen Sie das Fahrzeug nicht unter dem Einfluss von Drogen, Alkohol oder Medikamenten.
- Tragen Sie immer einen sicherheitsgeprüften Augenschutz mit Seitenschutz (ANSI Z87.1).
- Halten Sie den Arbeitsbereich frei von Schmutz.
- Halten Sie Kinder und unbefugte Personen vom Multibodenschneider fern und Arbeitsbereich.
- Stellen Sie sicher, dass das Werkzeug sicher steht. Betreiben Sie es nur auf festem Untergrund oder einem stabilen Ständer.
- Verwenden Sie das richtige Werkzeug. Wenden Sie keine Gewalt an und verwenden Sie den Multi-Flooring Cutter nicht für eine Arbeit, für die er nicht vorgesehen; nur auf zugelassenen Materialien verwenden.
- Halten Sie die Klinge scharf. Eine stumpfe Klinge funktioniert nicht richtig.
- Halten Sie Ihre Hände beim Bedienen oder Tragen des Cutters stets von der Klinge fern.
- Verändern oder missbrauchen Sie dieses Werkzeug nicht. Der Multi-Flooring Cutter ist präzisionsgefertigt. Änderungen, die nicht in diesem Handbuch beschrieben sind, können zu gefährlichen und unsicheren Umfeld.
- Behandeln Sie den Multi-Flooring Cutter sorgfältig. Halten Sie die Klinge scharf und sauber. Befolgen Sie die Anweisungen zum Wechseln des Zubehörs.
- Verwenden Sie nur empfohlenes Zubehör. Die Verwendung von ungeeignetem Zubehör kann gefährlich und kann zu Verletzungen führen.
- Lassen Sie den Multi-Floor Cutter niemals unbeaufsichtigt. Sichern Sie den Griff mit dem Schlosskette bei Nichtgebrauch.
- Warnung - Um das Verletzungsrisiko zu verringern, tragen Sie eine ANSI-geprüfte Schutzbrille und während der Verwendung strapazierfähige Arbeitshandschuhe.

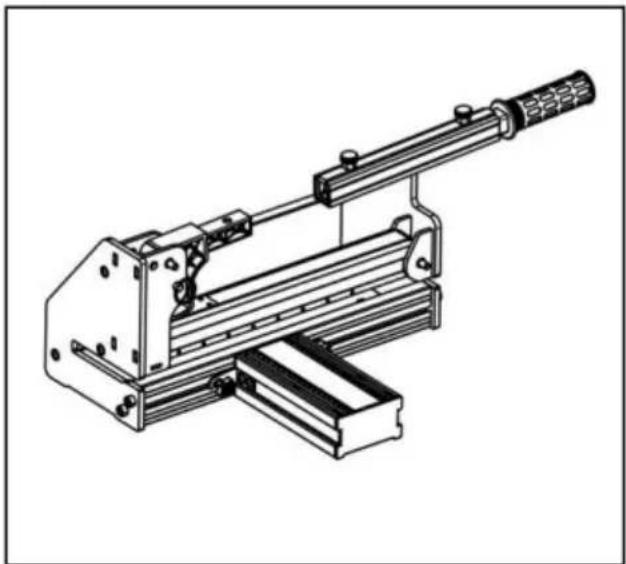

Montage der Trägerplatte Verbinden Sie die Trägerplatte wie dargestellt mit dem Fräser.
Achtung: Berühren Sie mit Ihren Fingern niemals die scharfe Kante der Klinge.
Montage des Griffs Ziehen Sie
den Verriegelungsstift am Aluminiumgriff wie gezeigt nach oben und stecken Sie den Griffsockel wie gezeigt in den Griff.
Drücken Sie den Griff nach unten, um den Federstift aus dem unteren Loch zu ziehen und in das obere Loch einzuführen.
Zur Verwendung schrauben Sie das Vierkantrohr auf die Hilfsplatte.
Achtung: Berühren Sie mit Ihren Fingern niemals die scharfe Kante der Klinge.

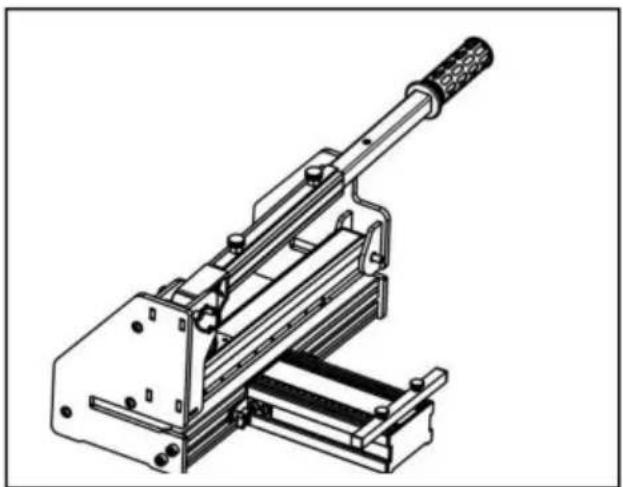

Stellen Sie den Winkelaufsatz nach Bedarf auf den gewünschten Winkel ein.
*Der Winkelaufsatz kann wie abgebildet auf der linken Seite der Tische verwendet
werden. Achtung: Legen Sie Ihre Finger niemals an die scharfe Kante der Klinge.

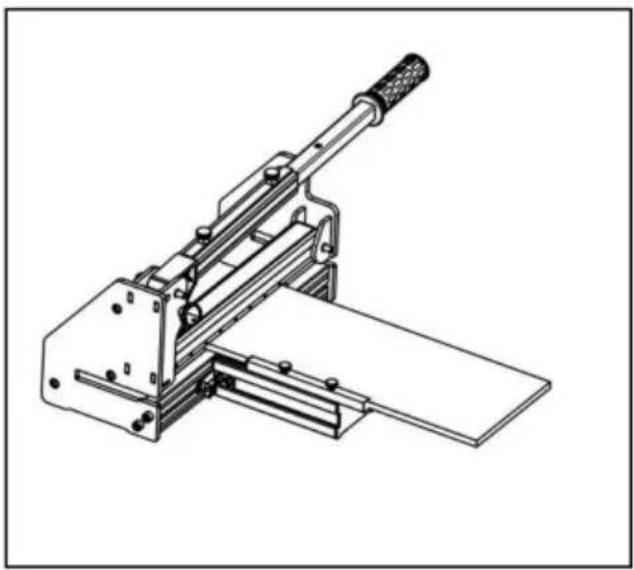

SCHNEIDEN
Legen Sie das Material zwischen die Schneidklinge und die Basis, bündig mit dem Winkelaufsatz, wie gezeigt, und halten Sie das Material mit dem Fuß fest. Drücken Sie dann den Griff nach unten, um einen Schnitt abzuschließen.
*Maximale Schnittbreite der Klinge: 300 mm
*Maximale Schnitttiefe der Klinge: 12 mm
Warnung:
Behalten Sie die Kontrolle über den Griff. Lassen Sie den Griff nach dem Schnitt nicht zurückschlagen.

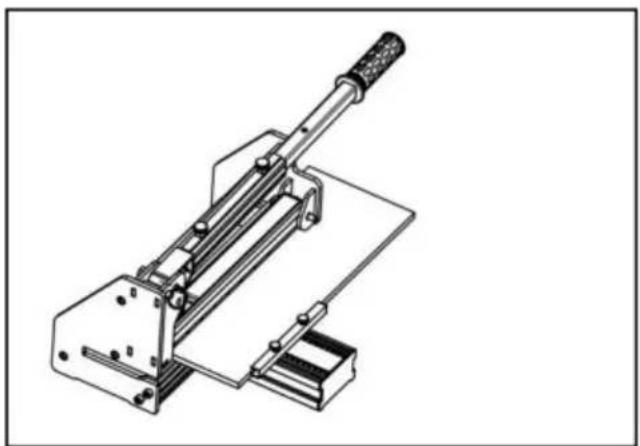

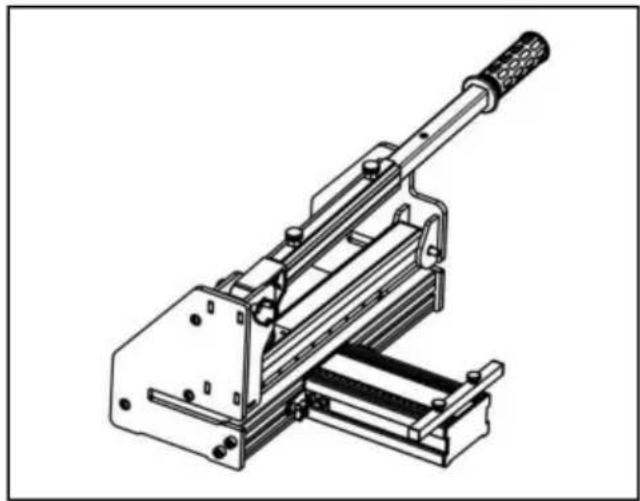

Längsschneiden: Führen
Sie das Material zwischen Schneideblatt und Basis ein, bündig mit dem Winkelaufsatz, wie gezeigt, und drücken Sie dann den Griff nach unten, um einen Schnitt abzuschließen.
Achtung: Behalten Sie die Kontrolle über den Griff. Lassen Sie den Griff nach dem Schneiden nicht zurückschlagen.

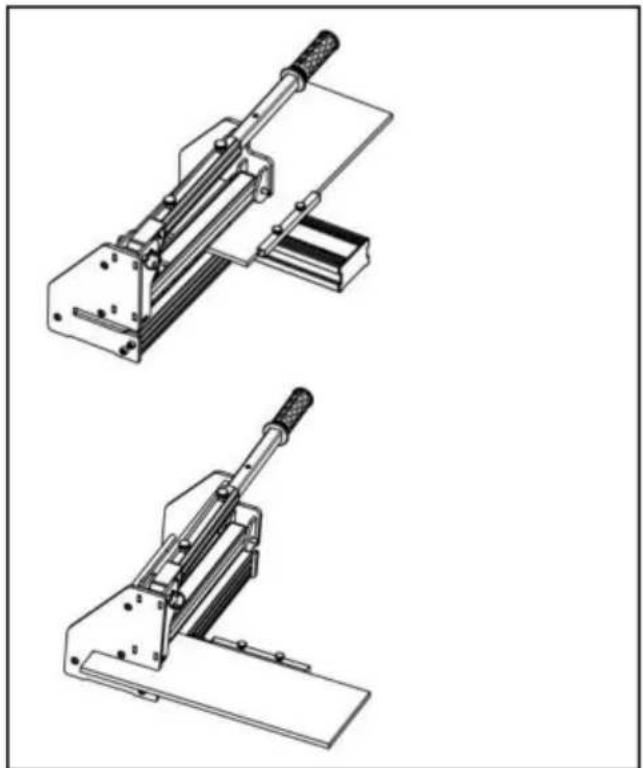

Schnitt: Führen Sie das Material zwischen die Schneidklinge und die Basis am Ende der Maschine ein, bündig mit dem Winkelaufsatz, wie gezeigt, und drücken Sie dann den Griff nach unten, um einen Schnitt abzuschließen.
2.
Schnitt: Führen Sie das Material zwischen die Schneidklinge und die Basis am vorderen Ende der Maschine ein, bündig mit dem Winkelaufsatz, wie gezeigt, und drücken Sie dann den Griff nach unten, um einen Schnitt abzuschließen.
Hinweis: Es wird empfohlen, es auf einer ebenen Fläche zu verwenden. Drücken Sie bei der Verwendur das Bodenmaterial und die Maschine mit den Händen oder Füßen für eine genauere Schneiden. Die Verwendung auf einem Tisch oder einer Arbeitsplatte wird nicht empfohlen.

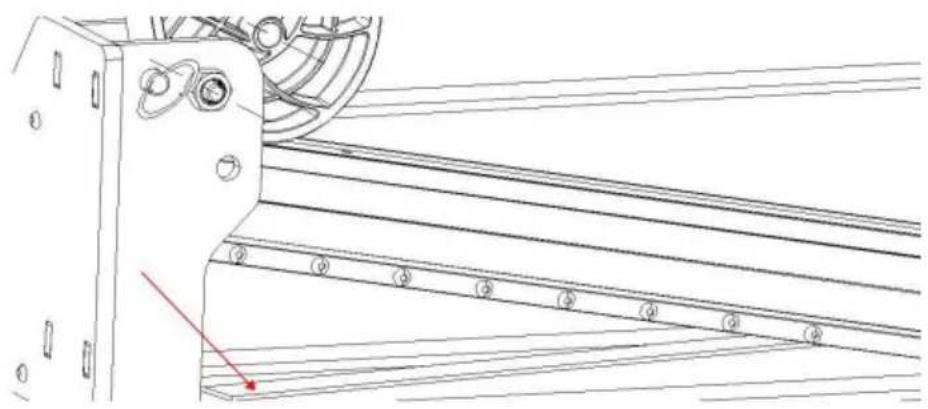

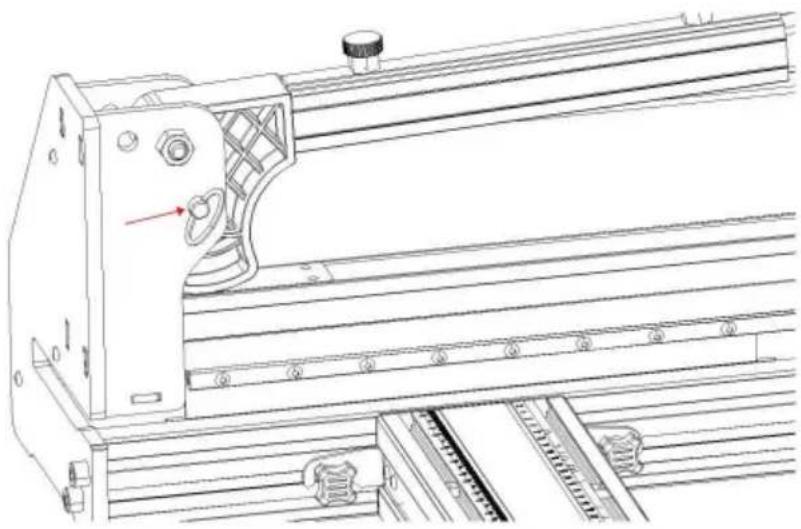

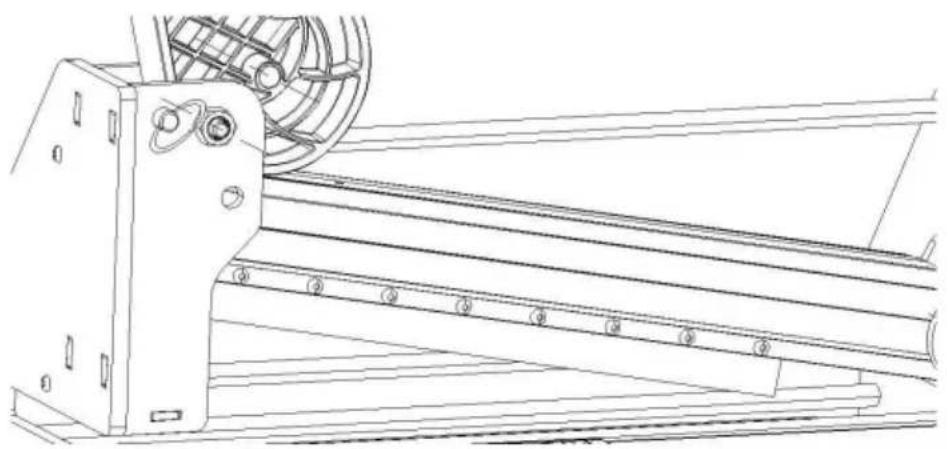

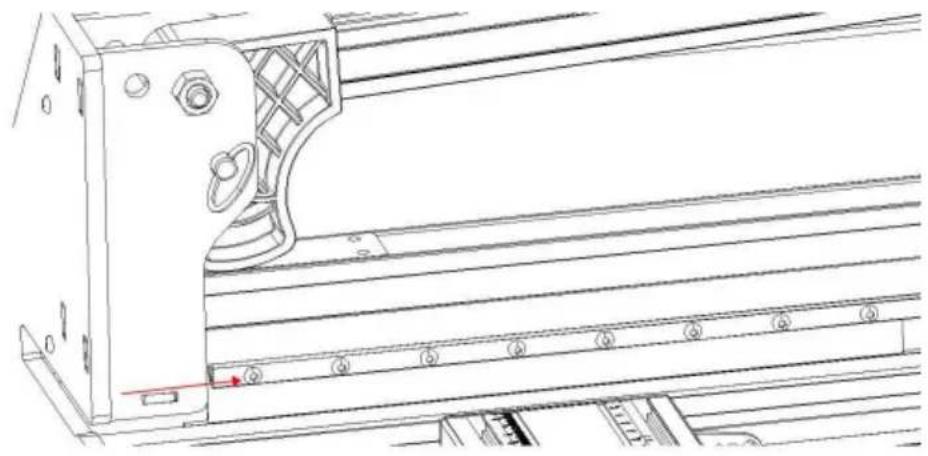

Klingenwechsel
Achtung: Berühren Sie mit Ihren Fingern niemals die scharfe Kante der Klinge.
Schritt 1: Drücken Sie die Druckstange nach unten und ersetzen Sie den Versicherungsstecker von oben nach unten feststecken;
Schritt 2: Drehen Sie die Schraube zum Fixieren der Klinge gegen den Uhrzeigersinn.
Schritt 3: Ziehen Sie den Sicherheitsstecker heraus. Die Klinge fällt ab, nachdem Sie die Druckstange angehoben haben.
Schritt 4: Neues Hobelmesser mit Pleuel in die Nut stecken und die Befestigungsschraube festziehen.
In China hergestellt
VEVOR®
TOUGH TOOLS, HALF PRICE
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
VEVOR®
TOUGH TOOLS, HALF PRICE
TECHNISCHE PARAMETERS
| Model | 8503-120 |
| maximale snijdikte | 12 |
| Snijtype | Lengte rechte snede/schuine rechte snede/hoekrechte snede/breedtesnede |
| Productgrootte (mm) | 480*190*240 |
| Nettogewicht (kg) | 12.5 |
