8106C-8L - Schneidemaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Manueller Fliesenschneider
Marke	Vevor
Modell	8106C-8L (48 Zoll)
Maximale Schnittlänge	1200 mm
Maximale Schnittdicke	15 mm
Durchmesser des Schneidrads	22 mm
Dicke des Schneidrads	6 mm
Stromversorgung	Manuell (ohne Motor) + 2 AAA-Batterien für den Laser
Kompatible Materialien	Keramikfliesen, Emaille, Porzellan und polierte Fliesen mit ebener Oberfläche
Hauptfunktion	Gerader und diagonaler Fliesenschnitt
Laserführung	Ja, einstellbar
Winkellineal	Ja, inklusive
Enthaltenes Zubehör	Hauptschneider, 2 AAA-Batterien, Lineal, Ersatz-Schneidrad (22x6x6 mm)
Sicherheit	Schutzbrille und Handschuhe tragen; ebene und saubere Arbeitsfläche
Pflege und Reinigung	Nach Gebrauch reinigen; Klinge bei Abnutzung ersetzen; an einem trockenen Ort aufbewahren
Ersatzteile	Ersatz-Schneidräder erhältlich (Ref. 22x6x6 mm)
Reparierbarkeit	Austausch des Schneidrads mit einem Schraubendreher; Laser über Schrauben einstellbar
Gewicht	Ca. 5 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 1300 x 200 x 150 mm (Schätzung)

Häufig gestellte Fragen - 8106C-8L Vevor

Was ist die maximale Fliesenlänge, die ich mit dem Vevor 8106C-8L schneiden kann?

Die maximale Schnittlänge beträgt 1200 mm (48 Zoll).

Welche Fliesenarten kann ich mit dieser Maschine schneiden?

Dieses Gerät ist für Keramik-, Emaille-, Porzellan- und polierte Fliesen mit ebener Oberfläche ausgelegt. Verwenden Sie es nicht für andere Materialien.

Wie stelle ich die Laserführung ein?

Der Laser wird mit vier Schrauben eingestellt. Wenn der Laser zu weit links ist, drehen Sie Schraube Nr. 2 im Uhrzeigersinn und Schraube Nr. 1 gegen den Uhrzeigersinn. Für die Höhe verwenden Sie die Schrauben Nr. 3 und Nr. 4.

Wie ersetze ich das Schneidrad?

Verwenden Sie einen Schraubendreher, um das abgenutzte Schneidrad zu entfernen und das neue einzusetzen (Maße 22x6x6 mm). Ein Ersatz-Schneidrad ist im Lieferumfang enthalten.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie stets eine Schutzbrille und Handschuhe. Arbeiten Sie auf einer ebenen und sauberen Oberfläche und halten Sie Kinder fern vom Arbeitsbereich.

Wie führe ich einen geraden Schnitt durch?

Setzen Sie das Schneidrad auf die Hinterkante der Fliese, schieben Sie den Griff nach vorne bei mittlerem Druck, um die Oberfläche zu ritzen. Heben Sie dann den Griff leicht an, sodass der Brecher flach auf der Fliese liegt, und üben Sie zunehmenden Druck aus, um die Fliese entlang der Linie zu brechen.

Wie führe ich einen Diagonalschnitt durch?

Legen Sie die Fliese gegen das eingestellte Winkellineal. Folgen Sie dem gleichen Vorgehen wie beim geraden Schnitt: Ritzen Sie die Oberfläche in einer kontinuierlichen Bewegung, dann brechen Sie die Fliese.

Warum schneidet das Schneidrad nicht richtig?

Überprüfen Sie, ob das Schneidrad in gutem Zustand und richtig installiert ist. Stellen Sie sicher, dass Sie konstanten Druck ausüben und die Oberfläche nicht mehrmals ritzen. Das Schneidrad könnte abgenutzt sein: Ersetzen Sie es.

Kann ich diese Fliesenschneidemaschine ohne Batterien verwenden?

Ja, die Laserführung benötigt AAA-Batterien zum Betrieb, aber der Schnitt selbst ist vollständig manuell und benötigt keine elektrische Stromversorgung.

Wo finde ich Ersatzteile?

Ersatz-Schneidräder (22x6x6 mm) sind beim Hersteller Vevor oder bei autorisierten Händlern erhältlich. Kontaktieren Sie den Kundendienst unter [e-mail].

BEDIENUNGSANLEITUNG 8106C-8L Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Support und E-Garantie-Zertifikat https://www.vevor.com/support

FLIESENSCHNEIDER

MODELL:8106C-8L/48"

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Fliesenschneider

8106C-8L/48"

8106C-8L/48"

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Spezifikationen

Maximale Schnittlänge	1200 mm
Maximale Schnittdicke	15 mm
Schneidradgröße	22*6*6mm

SICHERHEITSHINWEISE

Symbol	Symbol Beschreibung
	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte die nachstehende Empfehlung.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

Warnung

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie den Fliesenschneider verwenden.

Der Bediener muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Verletzungen und/oder zu Sachschäden führen.

Bitte machen Sie sich mit den Gefahrenhinweisen in dieser Anleitung vertraut. Ein Hinweis

ist ein Warnhinweis, dass die Möglichkeit eines Sachschadens, einer Verletzung oder des Todes besteht, wenn bestimmte Anweisungen werden nicht befolgt.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, von der Arbeit fern. Bereich.
3. Bewahren Sie neue Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort auf, um Rost oder Beschädigungen zu vermeiden. Fliesenschneider wegschließen und außerhalb der Reichweite von Kindern aufbewahren.
4. Stellen Sie die Fliesenschneidemaschine immer auf einen ebenen und festen Untergrund.

PERSÖNLICHE SICHERHEIT

WARNUNG!

Tragen Sie persönliche Schutzausrüstung, die den kanadischen Normen entspricht. Association (CSA) oder American National Standards Institute (ANSI).

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Schutzbrille, die den Aufprall von vorne und von der Seite schützt.
   Augen. Augenschutzausrüstung sollte CSA Z94.3-07 oder ANSI Z87.1 entsprechen.
   Standards basierend auf der Art der ausgeführten Arbeit.
2. Tragen Sie Handschuhe, die Schutz bieten, je nach Arbeitsmaterial oder zur Reduzierung die Auswirkungen von Werkzeugvibrationen.
3. Achtung! Die Kanten geschnittener Fliesen sind scharf.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie den Fliesenschneider, Ihre persönlichen Bewegungen und die Arbeitsumgebung, um dies zu vermeiden Dies kann zu Verletzungen oder Schäden am Fliesenschneider führen.

1. Bedienen Sie keinen Fliesenschneider, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder oder Medikamente.
2. Tragen Sie keine Kleidung oder Schmuck, die sich in den beweglichen Teilen des Werkzeugs verfangen können. Teile. Lange Haare bedecken oder zusammenbinden.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

1. Die Fliesenschneidemaschine ist mit einem auswechselbaren Kreismesser ausgestattet. Halten Sie die Fliese Halten Sie Cutter und Klinge von Kindern fern.
2. Verwenden Sie den richtigen Fliesenschneider für die Arbeit. Dieser Fliesenschneider wurde für eine bestimmte Funktion. Modifizieren oder verändern Sie diesen Fliesenschneider nicht und verwenden Sie ihn nicht für einen nicht vorgesehenen Zweck.
3. Nach Gebrauch muss die Maschine an einem sicheren und trockenen Ort gelagert werden.
4. Diese Maschine wurde zum Schneiden und Brechen von Keramik-, Glasur-, Porzellan- und polierten Fliesen entwickelt, deren Oberfläche flach sein muss. Darf nicht verwendet werden für für jeden anderen Zweck.

WARNUNG!

Lassen Sie nicht zu, dass Komfort oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) strikte Einhaltung der Sicherheitsregeln für Fliesenschneider. Wenn Sie dieses Werkzeug unsicher verwenden oder Wenn Sie dies falsch tun, können Sie schwere Verletzungen erleiden.

WARNUNG!

Direkter Kontakt mit Druckluft oder Flüssigkeiten auf der Haut kann zu schweren körperlichen Verletzungen führen. Verletzung.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

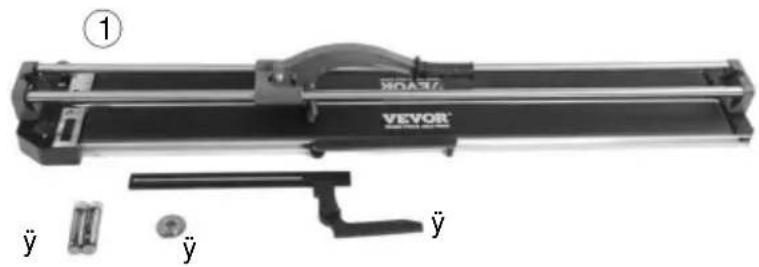

① Ausstecher * 1 STK
② AAA-Batterien * 2 Stück
③ Lineal * 1 Stück
④ Ersatzschneidräder ÿ22xÿ6x6mm * 1 STK

Betrieb

Gerades Schneiden

1

Setzen Sie das Schneidrad an der hinteren Kante der Fliese an.

Schieben Sie das Rad nach vorne, indem Sie den Griff mit mittlerem Druck nach unten drücken.

Beim Vorwärtsdrücken des Griffs wird die Glasur auf der Fliesenoberfläche eingeritzt.

Es ist wichtig, eine kontinuierliche Bewegung auszuführen und die Oberfläche nur einmal pro Zeit.

ÿ2

Nach dem Einritzen und ohne die Fliesenposition zu verschieben, liegt der Brecher leicht vorne Fliesenkante und Frontanschlag.

Heben Sie den Griff etwas an, sodass der Brecher flach auf der Fliese aufliegt.

Üben Sie zunehmenden Druck auf den Griff aus, bis die Fliese entlang der Ritzlinie bricht.

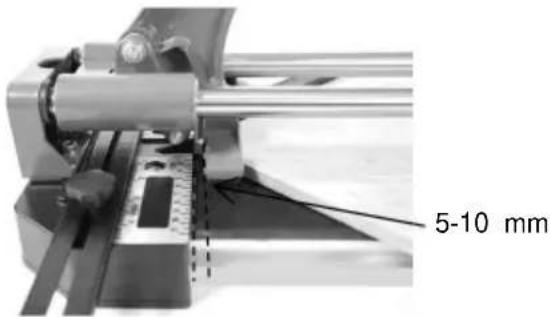

Tipps: Nach dem Einstechen ist es besser, den Griff zurückzuziehen, um den Brecher leicht Gehen Sie 5–10 mm zurück. Dies ist die beste Position, um die Fliese zu brechen.

Tipps: Nicht in der Mitte oder am Ende drücken.

Diagonalschnitt

ÿ1

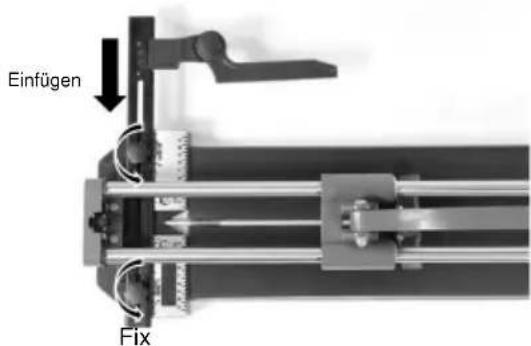

Legen Sie die Fliese gegen das eingestellte Winkellineal auf die Maschine.

Setzen Sie das Schneidrad an der hinteren Kante der Fliese an.

Schieben Sie das Rad nach vorne, indem Sie den Griff mit mittlerem Druck nach unten drücken.

Beim Vorwärtsdrücken des Griffs wird die Glasur auf der Fliesenoberfläche eingeritzt.

Es ist wichtig, eine kontinuierliche Bewegung auszuführen und die Oberfläche nur einmal pro Zeit.

ÿ2

Nach dem Einritzen und ohne die Fliesenposition zu verschieben, liegt der Brecher leicht vorne

Fliesenkante und Frontanschlag.

Heben Sie den Griff etwas an, sodass der Brecher flach auf der Fliese aufliegt.

Üben Sie zunehmenden Druck auf den Griff aus, bis die Fliese entlang der Ritzlinie bricht.

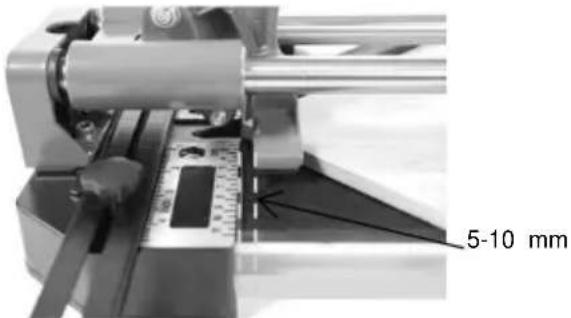

Tipps: Legen Sie die Fliese nicht zu weit hinein, um sicherzustellen, dass die Ritzlinie eine ganze Linie ist. Nach dem

Ritzvorgang ist es besser, den Griff zurückzuziehen, damit der Brecher leicht zurücklaufen kann.

5–10 mm, das ist die beste Position, um die Fliese zu brechen.

Verwenden Sie zum Auswechseln der Klinge einen Schraubendreher.

Lasergerät-Anweisung

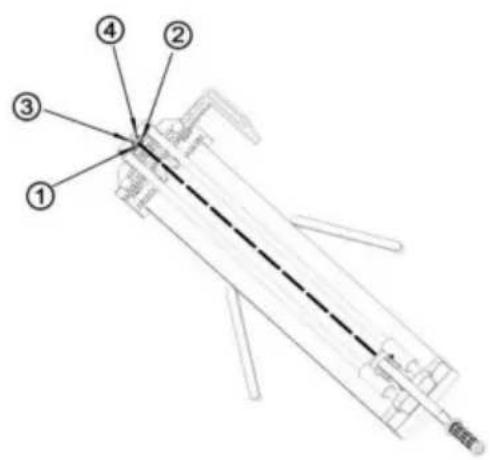

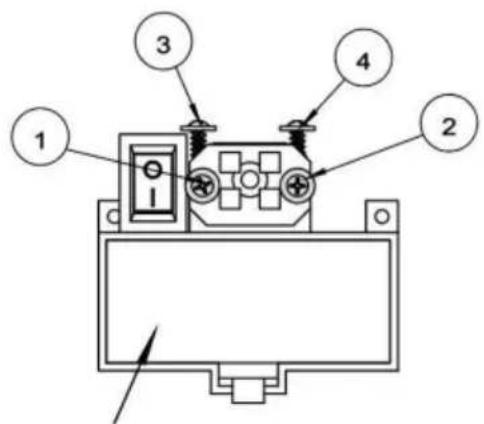

1, Es gibt vier Schrauben für die Lasergerät.

1. Wenn der Laser nach links geneigt ist, drehen Sie die Schraube № 2 im Uhrzeigersinn oder die Schraube № 1 gegen den Uhrzeigersinn. die S

1. Wenn der Laser nach rechts verzerrt ist, drehen Sie die Schraube № 1 im Uhrzeigersinn oder ube № 2 gegen den Uhrzeigersinn.

4, wenn die Laserbestrahlung ist zu weit/zu hoch, passen Sie die № an. 3 und 4 Schrauben im Uhrzeigersinn.

1. Wenn die Laserbestrahlung zu schließen/niedrig, stellen Sie die № 3 und 4 Schrauben gegen den Uhrzeigersinn.
