Tipo di prodotto	Tagliapiastrelle manuale
Marca	Vevor
Modello	8106C-8L (48 pollici)
Lunghezza di taglio massima	1200 mm
Spessore di taglio massimo	15 mm
Diametro della rotella di taglio	22 mm
Spessore della rotella	6 mm
Alimentazione	Manuale (senza motore) + 2 pile AAA per il laser
Materiali compatibili	Piastrelle in ceramica, smalto, porcellana e lucide a superficie piana
Funzione principale	Taglio dritto e diagonale delle piastrelle
Guida laser	Sì, regolabile
Righello angolare	Sì, incluso
Accessori inclusi	Taglierina principale, 2 pile AAA, righello, disco di taglio di ricambio (22x6x6 mm)
Sicurezza	Indossare occhiali protettivi e guanti; superficie di lavoro piana e pulita
Manutenzione e pulizia	Pulire dopo l'uso; sostituire la lama se usurata; conservare in un luogo asciutto
Pezzi di ricambio	Rotelle di taglio di ricambio disponibili (rif. 22x6x6 mm)
Riparabilità	Sostituzione della rotella con un cacciavite; laser regolabile con vite
Peso	Circa 5 kg (stima)
Dimensioni (L x P x H)	Circa 1300 x 200 x 150 mm (stima)

Domande frequenti - 8106C-8L Vevor

Qual è la lunghezza massima della piastrella che posso tagliare con il Vevor 8106C-8L?

La lunghezza di taglio massima è di 1200 mm (48 pollici).

Quali tipi di piastrelle posso tagliare con questa macchina?

Questo apparecchio è progettato per piastrelle in ceramica, smalto, porcellana e lucide a superficie piana. Non utilizzarlo per altri materiali.

Come regolare la guida laser?

Il laser si regola con quattro viti. Se il laser è troppo a sinistra, ruotare la vite n°2 in senso orario e la vite n°1 in senso antiorario. Per l'altezza, utilizzare le viti n°3 e n°4.

Come sostituire la rotella di taglio?

Utilizzare un cacciavite per rimuovere la rotella usurata e installare quella nuova (dimensioni 22x6x6 mm). Una rotella di ricambio è fornita.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre occhiali protettivi e guanti. Lavorare su una superficie piana e pulita, e tenere i bambini lontani dall'area di lavoro.

Come eseguire un taglio dritto?

Posizionare la rotella sul bordo posteriore della piastrella, spingere la maniglia in avanti esercitando una pressione media per incidere la superficie. Successivamente, sollevare leggermente la maniglia in modo che il rompitore sia piatto sulla piastrella e applicare una pressione crescente per rompere lungo la linea.

Come eseguire un taglio diagonale?

Posizionare la piastrella contro il righello angolare regolato. Seguire la stessa procedura del taglio dritto: segnare la superficie in un unico movimento continuo, poi rompere la piastrella.

Perché la rotella non taglia correttamente?

Verificare che la rotella sia in buone condizioni e ben installata. Assicurarsi di applicare una pressione costante e di non segnare la superficie più volte. La rotella potrebbe essere usurata: sostituirla.

Posso usare questo tagliapiastrelle senza pile?

Sì, la guida laser necessita di pile AAA per funzionare, ma il taglio stesso è interamente manuale e non richiede alimentazione elettrica.

Dove posso trovare pezzi di ricambio?

Le rotelle di taglio di ricambio (22x6x6 mm) sono disponibili presso il produttore Vevor o rivenditori autorizzati. Contattare il servizio clienti a [e-mail].

MANUALE UTENTE 8106C-8L Vevor

Supporto e certificato di garanzia elettronica https://www.vevor.com/support

TAGLIAPIASTRELLE

MODELLO:8106C-8L/48"

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

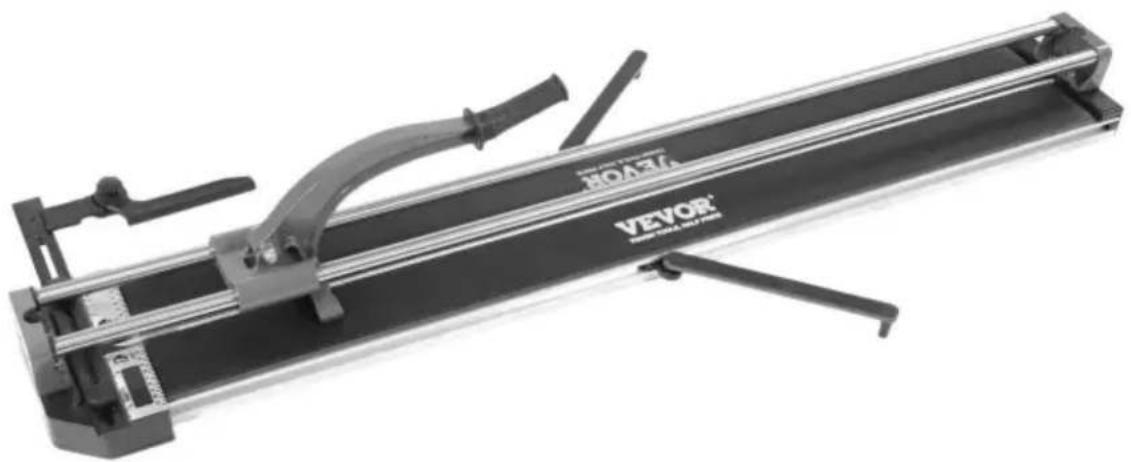

VEVOR®

Tagliapiastrelle

8106C-8L/48"

8106C-8L/48"

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

SPECIFICHE

Lunghezza massima di taglio	1200mm
Spessore massimo di taglio	15 millimetri
Dimensioni della ruota di taglio	22*6*6mm

INFORMAZIONI SULLA SICUREZZA

	Descrizione del simboloSimbolo
	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare a un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire le raccomandazioni riportate di seguito.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

Avvertimento

Leggere e comprendere tutte le istruzioni prima di utilizzare questo tagliapiastrelle.

l'operatore deve seguire le precauzioni di base per ridurre il rischio di lesioni personali e/o danni all'attrezzatura.

Si prega di prendere familiarità con le avvertenze di pericolo presenti in questo manuale. Un avviso

è un avviso che c'è la possibilità di danni alla proprietà, lesioni o morte se si verificano determinati le istruzioni non vengono seguite.

AREA DI LAVORO

1. Operare in un ambiente di lavoro sicuro. Mantenere l'area di lavoro pulita, ben illuminata e libera di distrazioni.
2. Tenere lontano dal lavoro chiunque non indossi l'attrezzatura di sicurezza adeguata zona.
3. Conservare correttamente gli utensili nuovi in un luogo sicuro e asciutto per evitare ruggine o danni.
   Chiudere a chiave il tagliapiastrelle e tenerlo fuori dalla portata dei bambini.
4. Posizionare sempre la macchina tagliapiastrelle su una superficie piana e solida.

SICUREZZA PERSONALE

AVVERTIMENTO!

Indossare dispositivi di protezione individuale approvati dagli standard canadesi Association (CSA) o dell'American National Standards Institute (ANSI).

DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per l'occhi. L'attrezzatura di protezione degli occhi deve essere conforme a CSA Z94.3-07 o ANSI Z87.1 standard basati sul tipo di lavoro svolto.
2. Indossare guanti che forniscano protezione in base ai materiali di lavoro o per ridurre gli effetti delle vibrazioni degli utensili.
3. Attenzione! I bordi delle piastrelle tagliate sono taglienti.

PRECAUZIONI PERSONALI

Controllare il tagliapiastrelle, i movimenti personali e l'ambiente di lavoro per evitare lesioni personali o danni al tagliapiastrelle.

1. Non utilizzare il tagliapiastrelle quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
2. Evitare di indossare abiti o gioielli che potrebbero impigliarsi durante il movimento di un utensile parti. Tenere i capelli lunghi coperti o legati.

PRECAUZIONI SPECIFICHE DI SICUREZZA

1. La macchina per il taglio delle piastrelle è dotata di una lama circolare sostituibile. Mantenere la piastrella taglierina e lama lontano dalla portata dei bambini.
2. Utilizzare il tagliapiastrelle corretto per il lavoro. Questo tagliapiastrelle è stato progettato per uno specifico funzione. Non modificare o alterare questo tagliapiastrelle o utilizzarlo per scopi non previsti.
3. Dopo l'uso, la macchina deve essere riposta in un luogo sicuro e asciutto.
4. Questa macchina è stata progettata per tagliare e rompere piastrelle in ceramica, smaltate, in porcellana e lucidate, la cui superficie deve essere piana. Non deve essere utilizzata per qualsiasi altro scopo.

AVVERTIMENTO!

NON lasciare che la comodità o la familiarità con il prodotto (acquisita dall'uso ripetuto) sostituiscano rigorosa osservanza delle norme di sicurezza del tagliapiastrelle. Se si utilizza questo strumento in modo non sicuro o in modo errato, si possono subire gravi lesioni personali.

AVVERTIMENTO!

L'esposizione diretta della pelle all'aria o ai fluidi pressurizzati può provocare gravi danni fisici infortunio.

SALVA QUESTE ISTRUZIONI

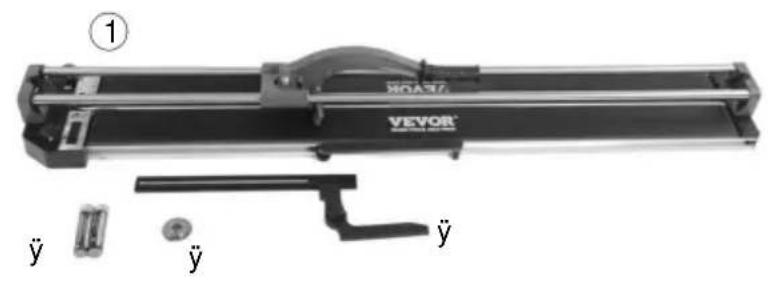

① taglierina *1 pz
② batterie AAA*2 pezzi
③ righelli * 1 pz
④ Disco da taglio di ricambio ÿ22xÿ6x6mm *1 PZ

Operazione

Taglio dritto

ÿ1

Posizionare la rotella di taglio sul bordo posteriore della piastrella.

Far scorrere la ruota in avanti spingendo la maniglia verso il basso con una pressione media.

Incisione sulla superficie smaltata della piastrella quando si spinge la maniglia in avanti.

È importante effettuare un movimento continuo, segnando la superficie solo una volta per tempo.

ÿ2

Dopo aver segnato e senza spostare la posizione della piastrella, l'interruttore è leggermente nella parte anteriore bordo della piastrella e battuta anteriore.

Sollevare leggermente la maniglia in modo che l'interruttore sia a filo con la piastrella.

Esercitare una pressione crescente sulla maniglia finché la piastrella non si spezza lungo la linea di incisione.

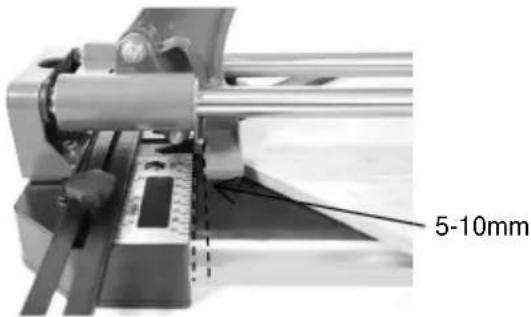

Suggerimenti: Dopo aver segnato, è meglio tirare indietro la maniglia per far muovere leggermente l'interruttore arretrare di 5-10 mm, è la posizione migliore per rompere la piastrella.

Suggerimenti: non premere al centro o alla fine.

Taglio diagonale

ÿ1

Posizionare la piastrella sulla macchina appoggiandola sul righello angolare regolato.

Posizionare la rotella di taglio sul bordo posteriore della piastrella.

Far scorrere la ruota in avanti spingendo la maniglia verso il basso con una pressione media.

Incisione sulla superficie smaltata della piastrella quando si spinge la maniglia in avanti.

È importante effettuare un movimento continuo, segnando la superficie solo una volta per tempo.

ÿ2

Dopo aver segnato e senza spostare la posizione della piastrella, l'interruttore è leggermente nella parte anteriore bordo della piastrella e battuta anteriore.

Sollevare leggermente la maniglia in modo che l'interruttore sia a filo con la piastrella.

Esercitare una pressione crescente sulla maniglia finché la piastrella non si spezza lungo la linea di incisione.

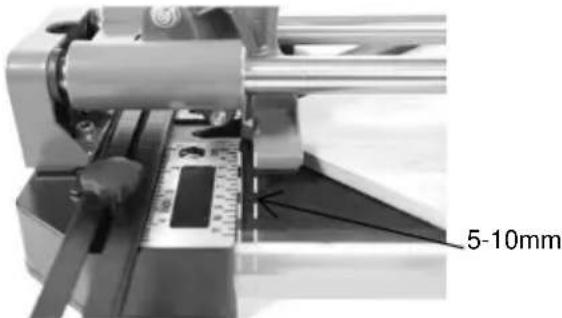

Suggerimenti: non posizionare la piastrella troppo all'interno per assicurarsi che la linea di incisione sia una linea intera, dopo l'incisione, è meglio tirare indietro la maniglia per far tornare leggermente indietro l'interruttore 5-10 mm è la posizione migliore per rompere la piastrella.

Utilizzare un cacciavite per sostituire la lama.

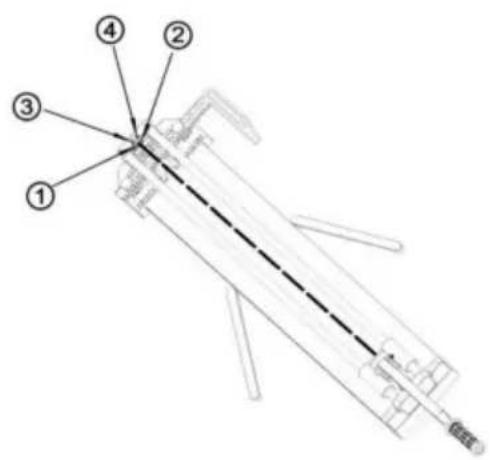

Istruzioni per il dispositivo laser

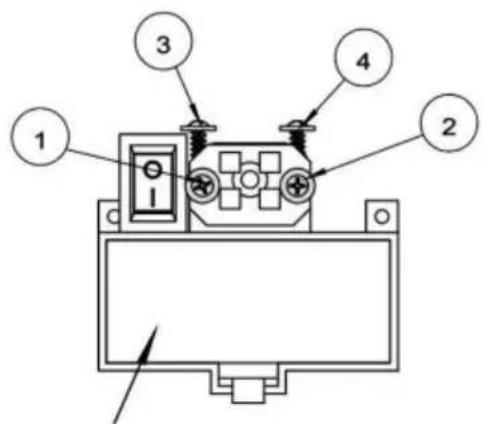

1. Ci sono quattro viti per il dispositivo laser.

1. Se il laser è orientato verso sinistra, regolare la vite n. 2 in senso orario o la vite n. 1 in senso antiorario. la vite n. 2

1. Se il laser è orientato verso destra, regolare la vite n. 1 in senso orario o senso antiorario.

4, Quando l'irradiazione laser è troppo lontano/alto, regolare il n. 3 e 4 viti in senso orario.

1. Quando l'irradiazione laser è troppo vicino/basso, regola il n. 3 e 4 viti in senso antiorario.
