8503-120 - Trancheuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	8503-120
Type de produit	Trancheuse manuelle (coupe-sol)
Dimensions (L x l x h)	480 x 190 x 240 mm
Poids net	12,5 kg
Épaisseur de coupe maximale	12 mm
Largeur de coupe maximale	300 mm
Types de coupe	Coupe droite en longueur, coupe droite oblique, coupe en largeur
Matériaux compatibles	Carrelage, sols, matériaux approuvés
Accessoires inclus	Cadre, étagère, barre de pression, tuyau carré, vis à main, vis de cadran, meule, clé hexagonale
Alimentation	Manuelle (sans moteur)
Type de lame	Lame aiguisée pour coupe précise
Fixation	Sur support solide (sol de préférence)
Sécurité	Lunettes de sécurité (ANSI Z87.1), gants de travail robustes
Entretien	Affûtage régulier de la lame, nettoyage après usage
Pièces détachées	Lame de rechange, meule, vis
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - 8503-120 Vevor

Quels matériaux puis-je couper avec cette trancheuse ?

Cette trancheuse est conçue pour couper des carrelages, sols et autres matériaux approuvés. Ne l'utilisez pas pour des matériaux non recommandés.

Comment installer la poignée ?

Tirez la goupille de verrouillage vers le haut, insérez la base de la poignée, puis abaissez la goupille dans le trou supérieur. Vissez le tube carré sur la plaque auxiliaire.

Quelle est l'épaisseur de coupe maximale ?

L'épaisseur de coupe maximale est de 12 mm et la largeur de coupe maximale de 300 mm.

Comment changer la lame ?

Appuyez sur la tige de pression, tournez la vis dans le sens inverse des aiguilles d'une montre, retirez le bouchon de sécurité, puis insérez la nouvelle lame dans la fente et serrez la vis.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de sécurité et des gants robustes. Gardez les mains éloignées de la lame et maintenez la zone de travail propre.

Puis-je utiliser cette trancheuse sur une table ?

Il est recommandé de l'utiliser sur une surface plane au sol. Son utilisation sur une table ou un comptoir est déconseillée.

Comment réaliser une coupe droite ?

Insérez le matériau entre la lame et la base, au ras de l'accessoire d'angle, maintenez-le avec le pied, puis poussez la poignée vers le bas.

Que faire si la lame est émoussée ?

Utilisez la meule fournie pour affûter la lame. Gardez la lame bien aiguisée pour un fonctionnement optimal.

Comment ajuster l'angle de coupe ?

Utilisez l'accessoire d'angle pour régler l'angle souhaité. Il peut être monté sur le côté gauche des tables.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI 8503-120 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

COUPE-SOL

MODÈLE : 8503-120

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

COUPE-SOL

MODÈLE : 8503-120

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.

PARAMÈTRES TECHNIQUES

Modèle	8503-120
épaisseur de coupe maximale	12
Type de coupe	Coupe droite en longueur/coupe droite oblique/coincoupe droite/coupe en largeur
Taille du produit (mm)	480*190*240
Poids net (kg)	12.5

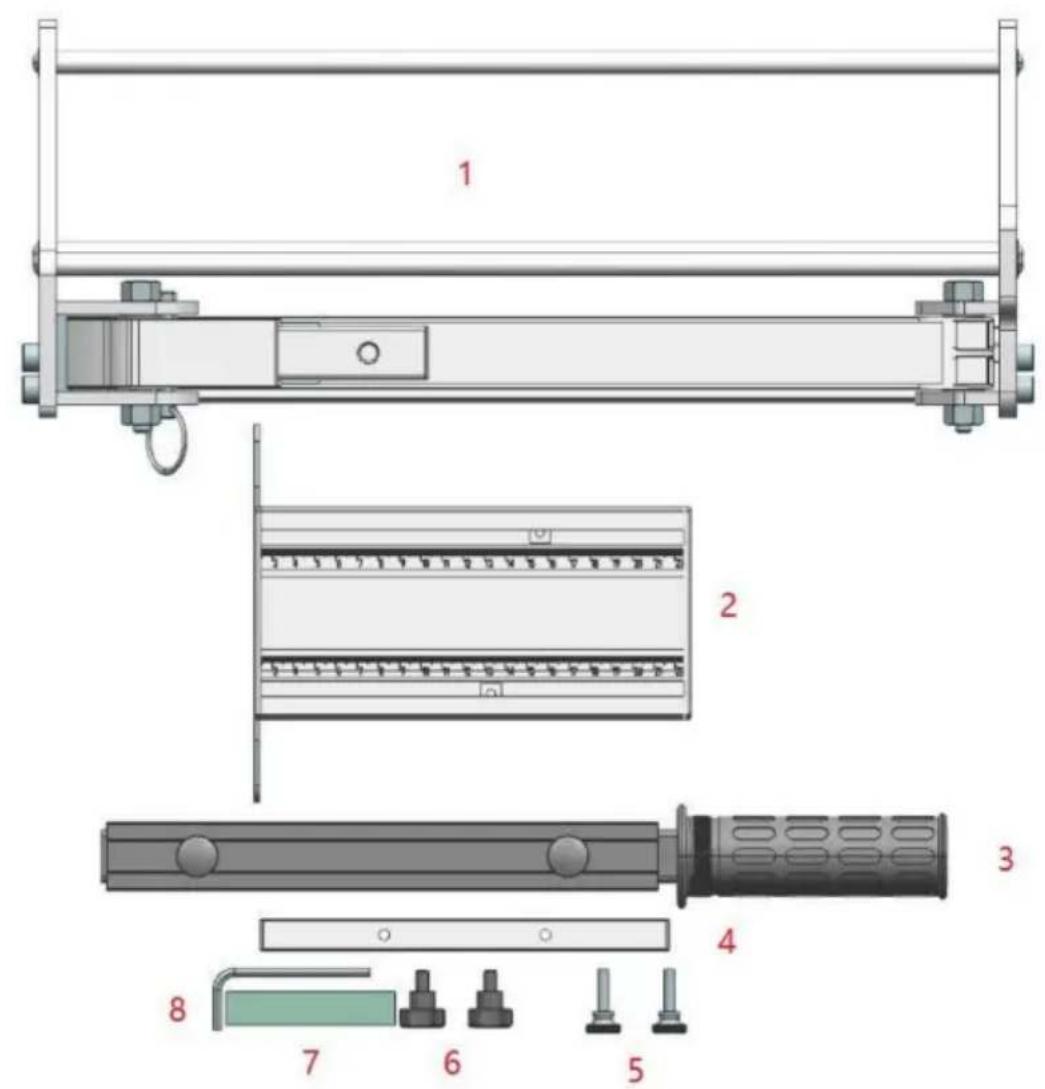

nombre	nom	quantité	image
1	cadre	1
2	étagère	1
3	barre de pression	1
4	tuyau carré	1
5	Vis à main	2
6	Vis de cadran de type croisé	2
7	meule	1
8	clé hexagonale intérieure	1

CONSIGNES DE SÉCURITÉ

1. Restez vigilant. Ne conduisez pas sous l'influence de drogues, d'alcool ou de médicaments.
2. Portez toujours une protection oculaire approuvée par la sécurité avec des protections latérales (ANSI Z87.1)
3. Gardez la zone de travail exempte de débris.
4. Gardez les enfants et les personnes non autorisées éloignés du coupe-planchers multiples et zone de travail.
5. Assurez-vous que l'outil est bien fixé. N'utilisez l'appareil que sur un support solide.
6. Utilisez l'outil approprié. Ne forcez pas le coupe-planchers multiples et ne l'utilisez pas pour une tâche pour laquelle il n'a pas été conçu. non conçu ; utiliser uniquement sur des matériaux approuvés.
7. Gardez la lame bien aiguisée. Une lame émoussée ne fonctionnera pas correctement.
8. Gardez toujours les mains éloignées de la lame lorsque vous utilisez ou transportez le coupe-herbe.
9. Ne pas modifier ni utiliser cet outil de manière abusive. Le coupe-plancher multi-surfaces est fabriqué avec précision ; Les modifications non spécifiées dans ce manuel peuvent entraîner des situations dangereuses et non sécurisées. environnement.
10. Entretenez le coupe-plancher multi-surfaces avec soin. Gardez la lame bien aiguisée et propre. Suivez les instructions pour changer les accessoires.
11. Utilisez uniquement les accessoires recommandés. L'utilisation d'accessoires inappropriés peut être dangereux et causer des blessures.
12. Ne laissez jamais le coupe-sols multi-surfaces sans surveillance. Fixez la poignée avec le verrouiller la chaîne lorsqu'elle n'est pas utilisée.
13. Avertissement - Pour réduire le risque de blessure, portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant l'utilisation.

INSTALLATION

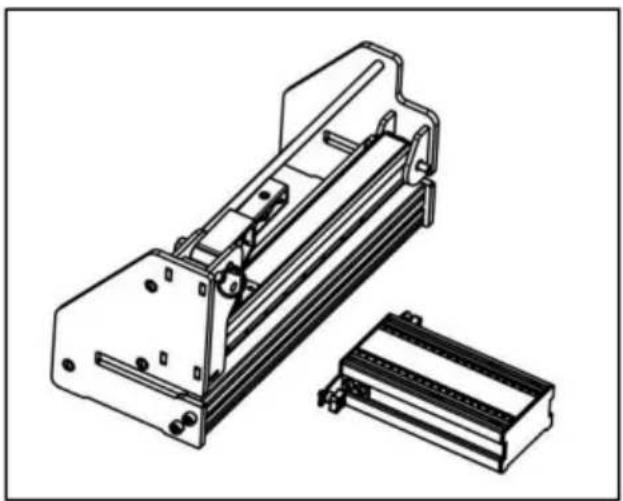

Installation de la plaque de support Connectez la plaque de support au cutter comme indiqué.

Attention: ne placez à aucun moment vos doigts contre le bord tranchant de la lame.

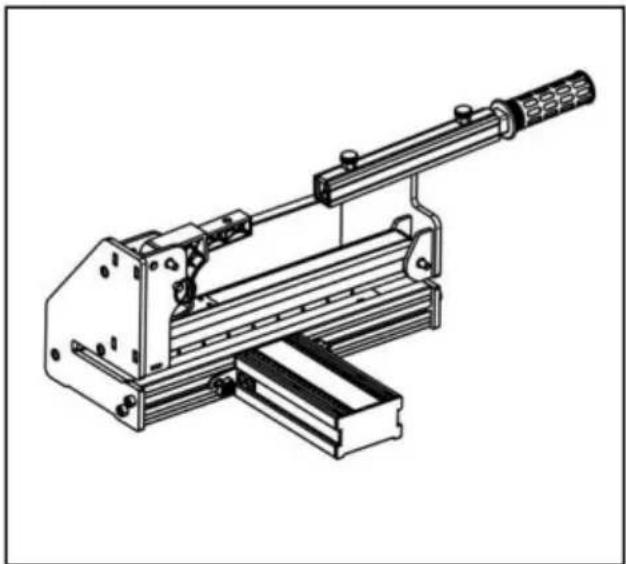

Installation de la poignée Tirez la goupille de verrouillage de la poignée en aluminium vers le haut comme indiqué et insérez la base de la poignée dans la poignée comme indiqué. Appuyez sur la poignée pour retirer la goupille à ressort du trou inférieur et l'insérer dans le trou supérieur.

Vissez le tube carré sur la plaque auxiliaire pour l'utiliser.

Attention : ne placez à aucun moment vos doigts contre le bord tranchant de la lame.

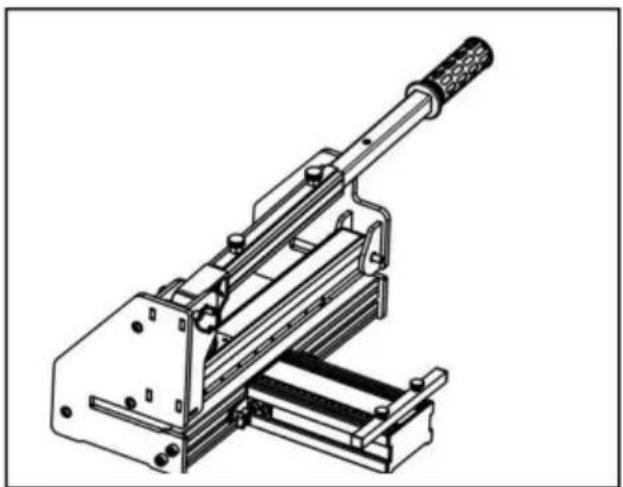

Préparation de la coupe

Ajustez l'accessoire d'angle à l'angle souhaité selon vos besoins.

*Le support d'angle peut être utilisé sur le côté gauche des tables, comme illustré.

Attention : ne posez jamais vos doigts contre le bord tranchant de la lame.

COUPE

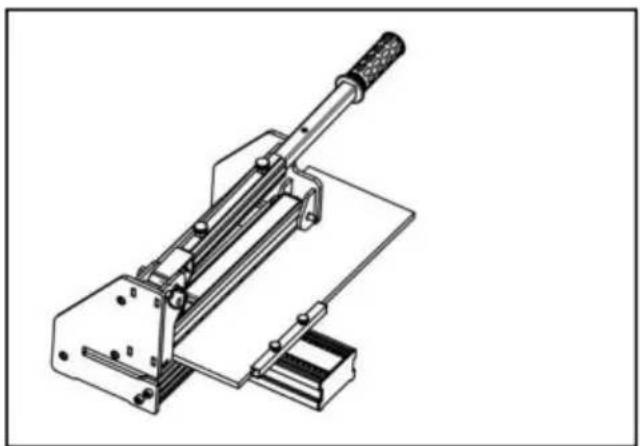

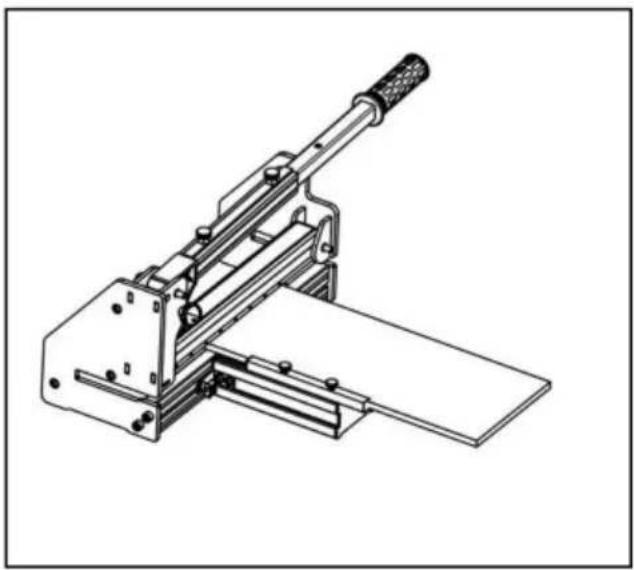

Coupe droite Insérez le

matériau entre la lame de coupe et la base, au ras de l'accessoire d'angle comme indiqué et maintenez le matériau avec le pied, puis poussez la poignée vers le bas pour terminer la coupe.

*Largeur de coupe maximale de la lame : 300 mm *Profondeur de coupe maximale de la lame : 12 mm Attention : Gardez

le contrôle de la poignée. Ne laissez pas la poignée revenir brusquement en arrière après avoir effectué une coupe.

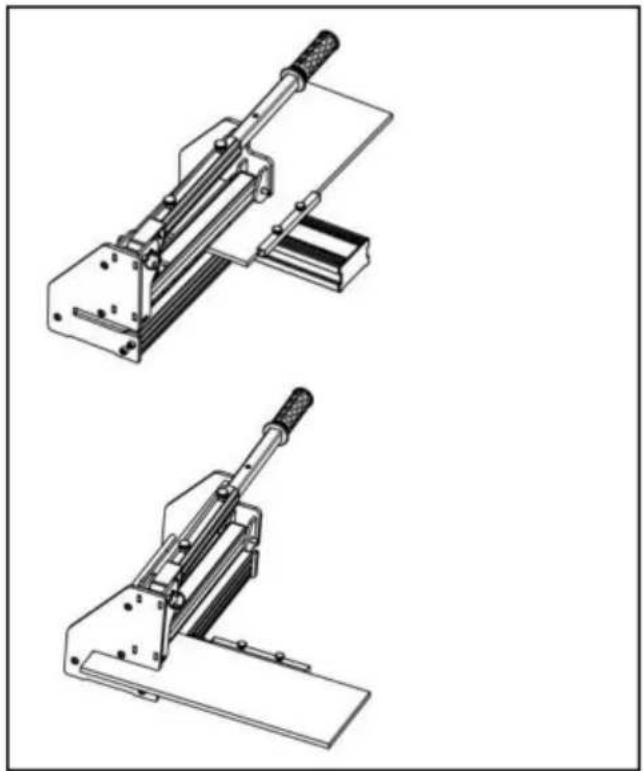

Coupe dans le sens de la

longueur Insérez le matériau entre la lame de coupe et la base, au ras de l'accessoire d'angle comme illustré, puis poussez la poignée vers le bas pour terminer la coupe.

Avertissement : Gardez le contrôle de la poignée. Ne laissez pas la poignée revenir brusquement en arrière après la coupe.

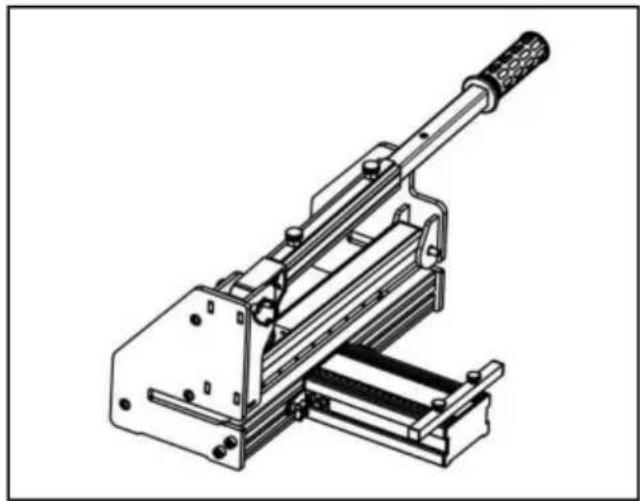

coupe Insérez le matériau entre la lame de coupe et la base à l'extrémité de la machine, au ras de l'accessoire d'angle comme illustré, puis poussez la poignée vers le bas pour terminer la coupe.

2e coupe

Insérez le matériau entre la lame de coupe et la base à l'avant de la machine, au ras de l'accessoire d'angle comme indiqué, puis poussez la poignée vers le bas pour terminer la coupe.

Remarque : Il est recommandé de l'utiliser sur une surface plane. Lors de l'utilisation, appuyez sur le matériau du sol et la machine avec vos mains ou vos pieds pour plus de précision découpe. Il n'est pas recommandé de l'utiliser sur une table ou un comptoir.

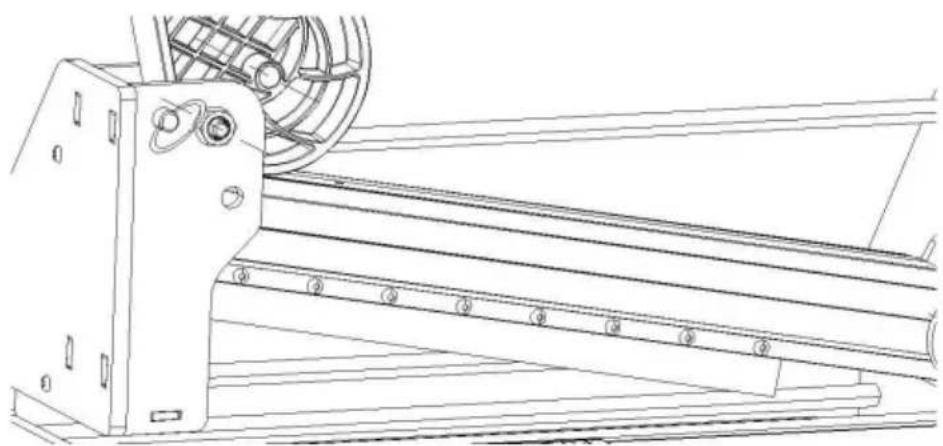

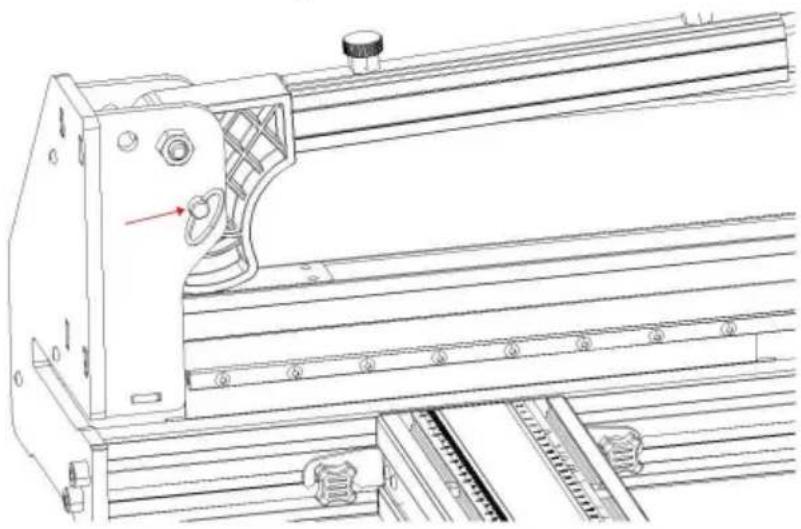

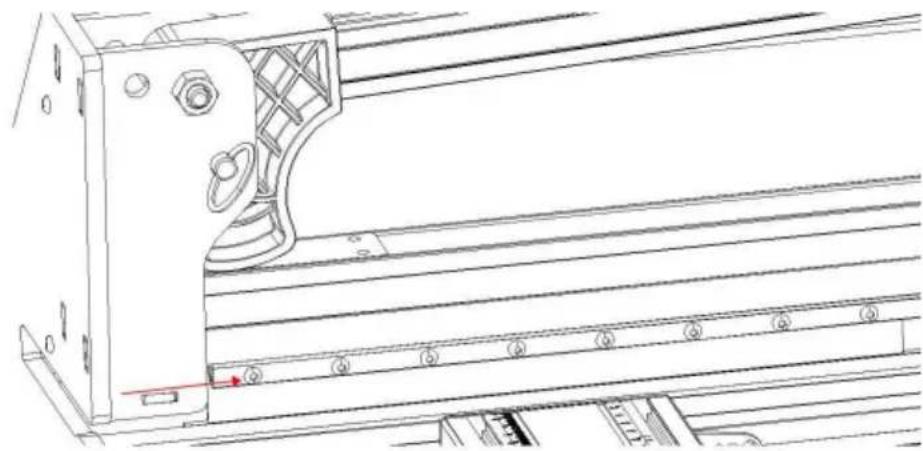

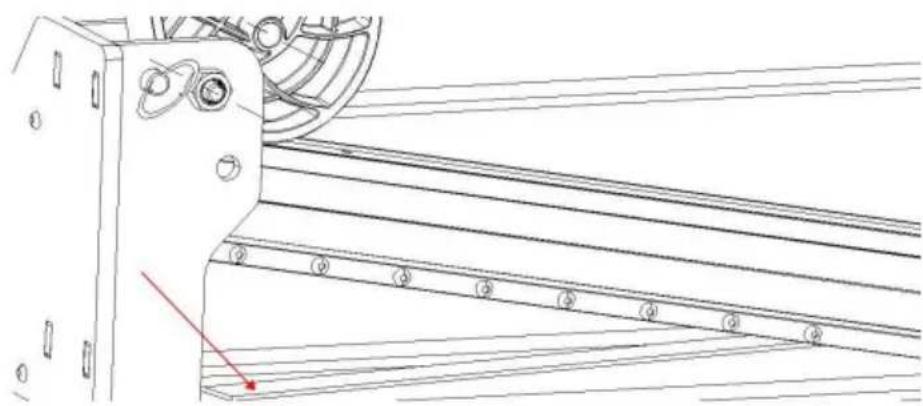

CHANGEMENT DE LAME

Attention : ne placez à aucun moment vos doigts contre le bord tranchant de la lame.

Étape 1 : appuyez sur la tige de pression jusqu'en bas et remettez le bouchon d'assurance épingler du haut vers le bas ;

Étape 2 : Tournez la vis pour fixer la lame dans le sens inverse des aiguilles d'une montre ;

Étape 3 : retirez le bouchon de sécurité, la lame tombe après avoir soulevé la tige de pression ;

Étape 4 : Placez le nouveau rabot à lame vers la bielle dans la fente et serrez la vis de fixation.

Assistance technique et certificat de garantie électronique www.vevor.com/support
