Type de produit	Coupe-carreaux manuel
Marque	Vevor
Modèle	8103E-2
Longueur de coupe maximale	430 mm
Épaisseur de coupe maximale	12 mm
Taille de la roue de coupe	15 × 6 × 1,5 mm
Dimensions (estimation)	Environ 600 × 300 × 200 mm
Poids (estimation)	Environ 5 kg
Alimentation	Aucune (outil manuel)
Matériaux compatibles	Carreaux de céramique, émaillés, porcelaine, polis
Types de coupe	Coupe droite et coupe en diagonale
Roue de coupe de rechange incluse	Oui, 1 pièce
Règle angulaire incluse	Oui
Entretien et nettoyage	Nettoyer après chaque usage ; ranger dans un endroit sec et sûr
Sécurité	Porter des lunettes et des gants de protection ; maintenir hors de portée des enfants
Pièces détachées et réparabilité	Roue de coupe remplaçable ; tournevis nécessaire pour le remplacement
Informations générales	Fabriqué en Chine ; distributeur aux États-Unis et représentant UE/Royaume-Uni

FOIRE AUX QUESTIONS - 8103E-2 Vevor

Comment utiliser le coupe-carreaux Vevor 8103E-2 ?

Placez la molette de coupe sur le bord arrière du carreau. Poussez la poignée vers l'avant avec une pression moyenne pour rayer la surface. Ensuite, sans déplacer le carreau, appliquez une pression croissante sur la poignée jusqu'à ce que le carreau se brise le long de la ligne de score. Consultez le manuel pour les coupes en diagonale.

Quels types de carreaux puis-je couper avec cet appareil ?

Ce coupe-carreaux est conçu pour couper des carreaux de céramique, émaillés, en porcelaine et polis, à condition que leur surface soit plane. Ne l'utilisez pas pour d'autres matériaux.

Quelle est l'épaisseur maximale de carreau que la machine peut couper ?

L'épaisseur de coupe maximale est de 12 mm.

Comment remplacer la roue de coupe ?

Utilisez un tournevis pour retirer l'ancienne roue et insérer la nouvelle. Une roue de rechange de taille 15×6×1,5 mm est fournie dans l'emballage.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité et des gants. Gardez la machine hors de portée des enfants. Travaillez sur une surface plane et stable. Ne portez pas de vêtements amples ou de bijoux qui pourraient s'emmêler.

Comment nettoyer et entretenir le coupe-carreaux ?

Après chaque utilisation, nettoyez la machine avec un chiffon sec. Rangez-la dans un endroit sec et sûr, à l'abri de l'humidité pour éviter la rouille. Lubrifiez occasionnellement les parties mobiles si nécessaire.

Puis-je couper des carreaux en diagonale ?

Oui, réglez la règle d'angle à l'angle souhaité, puis suivez la même procédure que pour une coupe droite. Après la rayure, soulevez légèrement la poignée pour que le brise-carreaux soit à plat sur le carreau, puis appliquez une pression croissante.

Que faire si la roue de coupe ne raye plus correctement ?

Remplacez la roue de coupe par la roue de rechange fournie. Si le problème persiste, vérifiez que la roue est bien montée et que la goupille n'est pas obstruée.

Comment obtenir des pièces de rechange ou du support technique ?

Contactez le service client Vevor à l'adresse [e-mail] ou visitez https://www.vevor.com/support pour le certificat d'assistance et de garantie électronique.

Quelle est la longueur maximale de carreau que je peux couper ?

La longueur de coupe maximale est de 430 mm.

MODE D'EMPLOI 8103E-2 Vevor

Certificat d'assistance et de garantie électronique https://www.vevor.com/support

COUPE-TUILE

MODÈLE :8103E-2/17 »

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

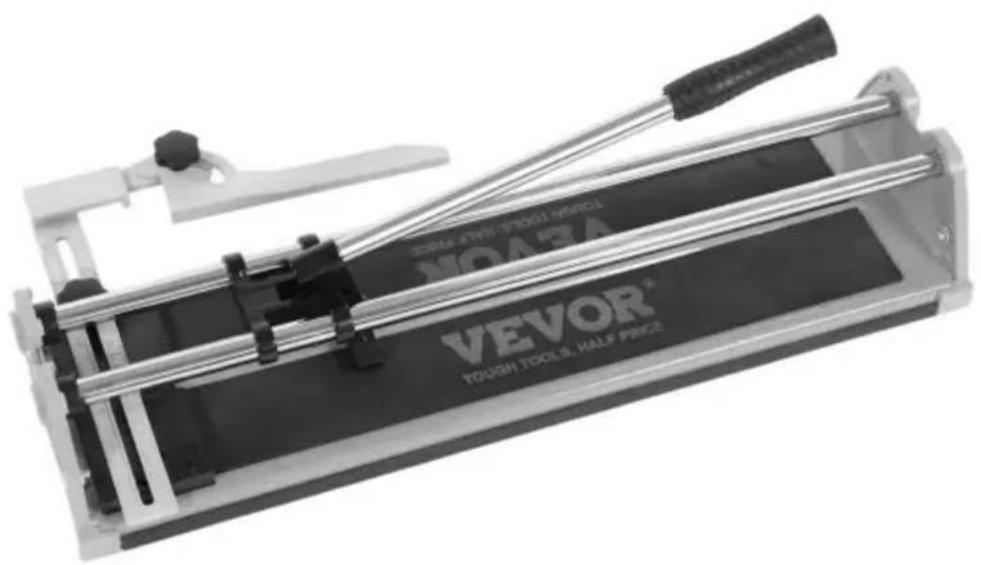

Coupe-carreaux 8103E-2/17"

8103E-2/17"

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CARACTÉRISTIQUES

Longueur de coupe maximale	430 mm
Épaisseur de coupe maximale	12 mm
Taille de la roue de coupe	15* 6*1,5 mm

INFORMATIONS DE SÉCURITÉ

Symbole	Description du symbole
	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructionsLisez attentivement le manuel.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, avertissement ou danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez suivre les recommandations ci-dessous.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

Avertissement

Lisez et comprenez toutes les instructions avant d'utiliser ce coupe-carreaux.

l'opérateur doit suivre des précautions de base pour réduire le risque de blessures corporelles et/ou dommages à l'équipement.

Veuillez vous familiariser avec les avertissements de danger figurant dans ce manuel. Un avis

est une alerte indiquant qu'il existe un risque de dommages matériels, de blessures ou de décès si certains les instructions ne sont pas suivies.

ESPACE DE TRAVAIL

1. Travaillez dans un environnement de travail sûr. Gardez votre espace de travail propre, bien éclairé et libre des distractions.
2. Éloignez du chantier toute personne ne portant pas l'équipement de sécurité approprié. zone.
3. Rangez correctement les nouveaux outils dans un endroit sûr et sec pour éviter la rouille ou les dommages.
   Rangez le coupe-carreaux dans un endroit sûr et hors de portée des enfants.
4. Placez toujours la machine de découpe de carreaux sur une surface plane et ferme.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT!

Portez un équipement de protection individuelle approuvé par les normes canadiennes

1. Portez toujours des lunettes de sécurité antichoc qui offrent une protection frontale et latérale pour le
   yeux. L'équipement de protection des yeux doit être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 normes basées sur le type de travail effectué.
2. Portez des gants qui offrent une protection en fonction des matériaux de travail ou pour réduire les effets des vibrations des outils.
3. Attention! Les bords des carreaux coupés sont tranchants.

PRÉCAUTIONS PERSONNELLES

Contrôlez le coupe-carreaux, les mouvements personnels et l'environnement de travail pour éviter blessures corporelles ou dommages au coupe-carreaux.

1. N'utilisez pas de coupe-carreaux lorsque vous êtes fatigué ou sous l'influence de drogues ou d'alcool. ou des médicaments.
2. Évitez de porter des vêtements ou des bijoux qui peuvent s'emmêler dans le mouvement d'un outil.
   parties. Gardez les cheveux longs couverts ou attachés.

PRÉCAUTIONS DE SÉCURITÉ SPÉCIFIQUES

1. La machine à découper les carreaux est équipée d'une lame circulaire remplaçable. Gardez le carreau Gardez le cutter et la lame hors de portée des enfants.
2. Utilisez le coupe-carreaux adapté à la tâche. Ce coupe-carreaux a été conçu pour un usage spécifique Fonction. Ne pas modifier ou altérer ce coupe-carreaux ni l'utiliser à des fins non prévues.
3. Après utilisation, la machine doit être stockée dans un endroit sûr et sec.
4. Cette machine a été conçue pour couper et casser des carreaux de céramique, émaillés, en porcelaine et polis à toute autre fin: et dont la surface doit être plane. Ne doit pas être utilisé

AVERTISSEMENT!

NE LAISSEZ PAS le confort ou la familiarité avec le produit (acquis par une utilisation répétée) remplacer respect strict des règles de sécurité du coupe-carreaux. Si vous utilisez cet outil de manière dangereuse ou

Si vous ne le faites pas correctement, vous risquez de subir des blessures corporelles graves.

AVERTISSEMENT!

L'exposition directe de la peau à l'air ou aux fluides sous pression peut entraîner des lésions corporelles graves. blessure.

CONSERVEZ CES INSTRUCTIONS

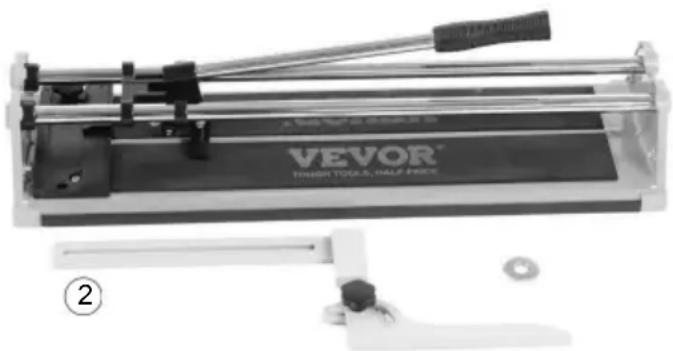

① machine * 1 pièce
② règles * 1 pièce
③ roues de coupe de rechange Φ15xΦ6x1,5 mm *1 pièce

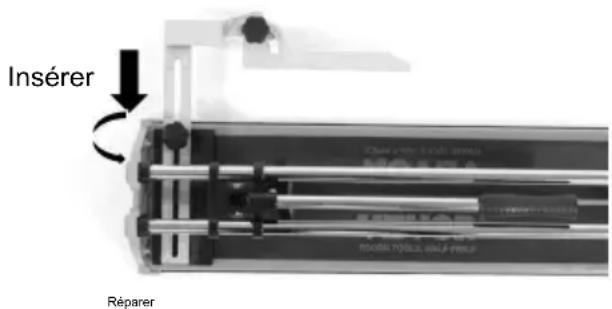

Insérer Réparer

Opération

Coupe droite

□1

Placez la molette de coupe sur le bord arrière de la tuile.

Faites glisser la roue vers l'avant en poussant la poignée vers le bas avec une pression moyenne.

Rayer la surface émaillée du carrelage lorsque la poignée est poussée vers l'avant.

Il est important de faire un mouvement continu, en marquant la surface une seule fois à la fois.

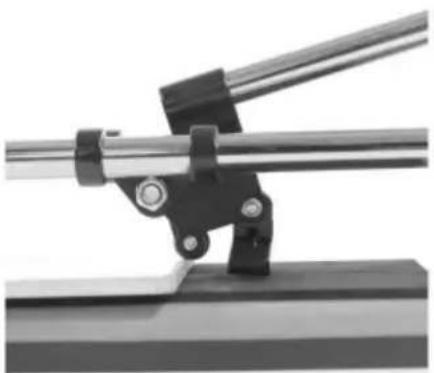

□2

Après avoir marqué et sans déplacer la position de la tuile, le disjoncteur se trouve légèrement sur le bord avant de la tuile et en butée avant.

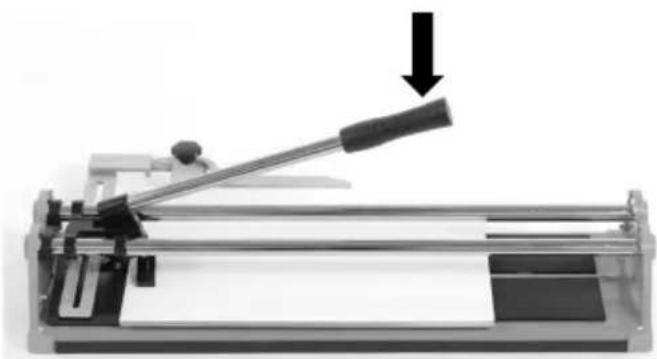

Appliquez une pression croissante sur la poignée jusqu'à ce que la tuile se brise le long de la ligne de score.

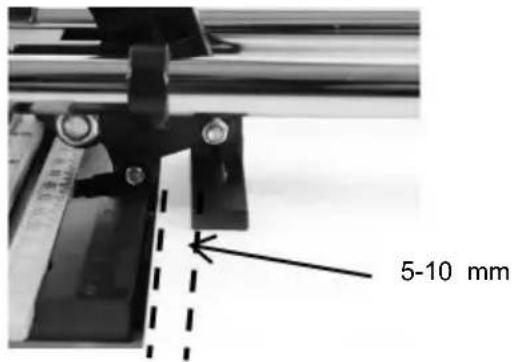

5-10 mm

Conseils : Après avoir marqué, il est préférable de tirer la poignée vers l'arrière pour laisser le brise-carreaux reculer légèrement de 5 à 10 mm, c'est la meilleure position pour casser la tuile.

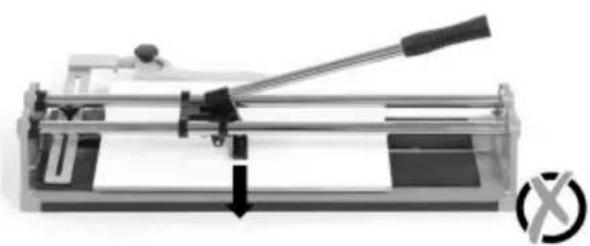

Conseils : Ne pas appuyer au milieu ni à la fin.

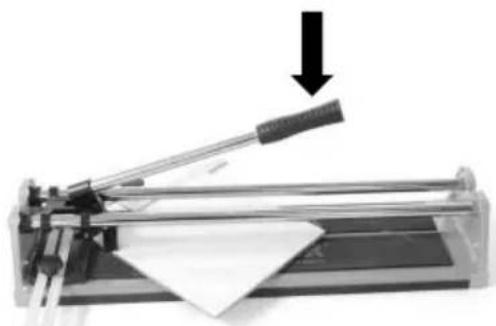

Coupe en diagonale □1

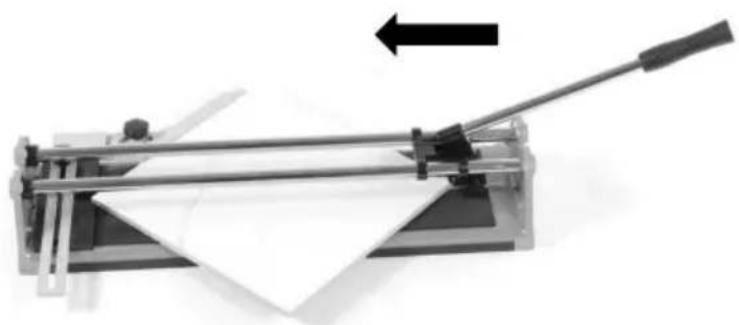

Placez le carreau sur la machine contre la règle d'angle réglée.

Placez la molette de coupe sur le bord arrière de la tuile.

Faites glisser la roue vers l'avant en poussant la poignée vers le bas avec une pression moyenne.

Rayer la surface émaillée du carrelage lorsque la poignée est poussée vers l'avant.

Il est important de faire un mouvement continu, en marquant la surface une seule fois par temps.

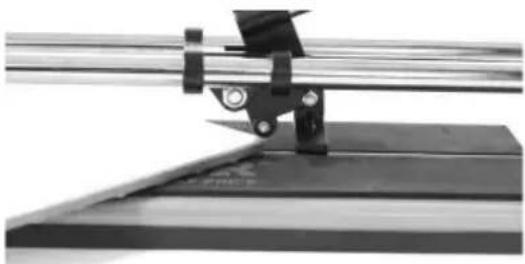

□2

Après avoir marqué et sans déplacer la position de la tuile, de sorte que le disjoncteur soit légèrement en le bord avant de la tuile et la butée avant.

Soulevez légèrement la poignée et relâchez le disjoncteur de manière à ce que celui-ci soit à plat sur le tuile.

Appliquez une pression croissante sur la poignée jusqu'à ce que la tuile se brise le long de la ligne de score.

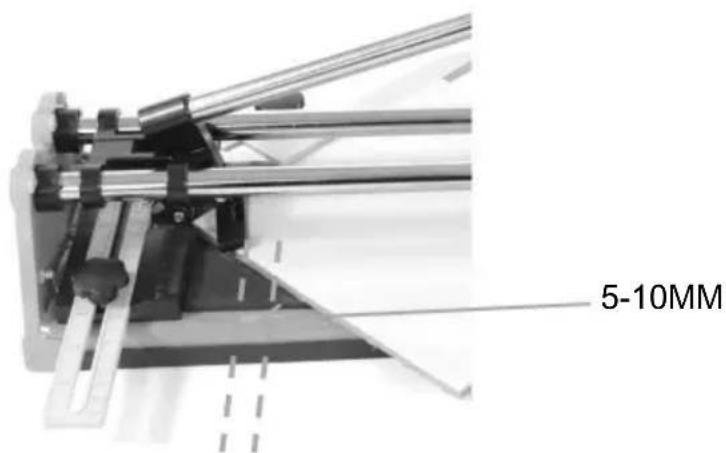

5-10MM

Conseils : Après avoir marqué, il est préférable de tirer la poignée vers l'arrière pour laisser le brise-carreaux reculer légèrement de 5 à 10 mm, c'est la meilleure position pour casser la tuile.

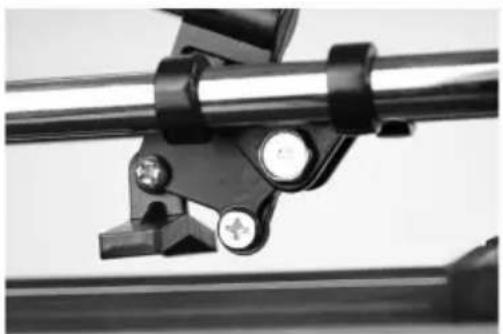

Utilisez un tournevis pour remplacer la lame.
