Rodzaj produktu	Ręczna przecinarka do płytek
Marka	Vevor
Model	8103E-2
Maksymalna długość cięcia	430 mm
Maksymalna grubość cięcia	12 mm
Rozmiar koła tnącego	15 × 6 × 1,5 mm
Wymiary (szacunkowe)	Około 600 × 300 × 200 mm
Waga (szacunkowa)	Około 5 kg
Zasilanie	Brak (narzędzie ręczne)
Kompatybilne materiały	Płytki ceramiczne, szkliwione, porcelanowe, polerowane
Rodzaje cięć	Cięcie proste i cięcie ukośne
Zapasowe koło tnące w zestawie	Tak, 1 sztuka
Kątomierz w zestawie	Tak
Konserwacja i czyszczenie	Czyścić po każdym użyciu; przechowywać w suchym i bezpiecznym miejscu
Bezpieczeństwo	Nosić okulary ochronne i rękawice; przechowywać poza zasięgiem dzieci
Części zamienne i naprawialność	Wymienne koło tnące; do wymiany potrzebny śrubokręt
Informacje ogólne	Wyprodukowano w Chinach; dystrybutor w USA oraz przedstawiciel UE/Wielka Brytania

Często zadawane pytania - 8103E-2 Vevor

Jak używać przecinarki do płytek Vevor 8103E-2?

Umieść koło tnące na tylnym brzegu płytki. Pchnij uchwyt do przodu ze średnim naciskiem, aby zarysować powierzchnię. Następnie, nie przesuwając płytki, stopniowo zwiększaj nacisk na uchwyt, aż płytka pęknie wzdłuż linii nacięcia. Zapoznaj się z instrukcją dotyczącą cięć ukośnych.

Jakie rodzaje płytek mogę ciąć tym urządzeniem?

Ta przecinarka jest przeznaczona do cięcia płytek ceramicznych, szkliwionych, porcelanowych i polerowanych, pod warunkiem że ich powierzchnia jest płaska. Nie używaj jej do innych materiałów.

Jaka jest maksymalna grubość płytki, którą maszyna może ciąć?

Maksymalna grubość cięcia wynosi 12 mm.

Jak wymienić koło tnące?

Użyj śrubokrętu, aby usunąć stare koło i włożyć nowe. W zestawie znajduje się zapasowe koło tnące o rozmiarze 15×6×1,5 mm.

Jakie środki ostrożności powinienem podjąć?

Zawsze noś okulary ochronne i rękawice. Trzymaj maszynę poza zasięgiem dzieci. Pracuj na płaskiej i stabilnej powierzchni. Nie noś luźnej odzieży ani biżuterii, które mogłyby się zaplątać.

Jak czyścić i konserwować przecinarkę do płytek?

Po każdym użyciu wyczyść maszynę suchą szmatką. Przechowuj ją w suchym i bezpiecznym miejscu, z dala od wilgoci, aby uniknąć rdzy. W razie potrzeby okazjonalnie smaruj ruchome części.

Czy mogę ciąć płytki po przekątnej?

Tak, ustaw kątomierz pod żądanym kątem, a następnie wykonaj tę samą procedurę co w przypadku cięcia prostego. Po nacięciu unieś lekko uchwyt, aby łamacz płytek był płasko na płytce, a następnie stopniowo zwiększaj nacisk.

Co zrobić, jeśli koło tnące nie rysuje już prawidłowo?

Wymień koło tnące na dostarczone zapasowe. Jeśli problem będzie się powtarzał, sprawdź, czy koło jest prawidłowo zamontowane i czy sworzeń nie jest zablokowany.

Jak uzyskać części zamienne lub pomoc techniczną?

Skontaktuj się z obsługą klienta Vevor pod adresem [e-mail] lub odwiedź https://www.vevor.com/support w celu uzyskania certyfikatu pomocy i gwarancji elektronicznej.

Jaka jest maksymalna długość płytki, którą mogę ciąć?

Maksymalna długość cięcia wynosi 430 mm.

INSTRUKCJA OBSŁUGI 8103E-2 Vevor

Wsparcie i certyfikat gwarancji elektronicznej https://www.vevor.com/support

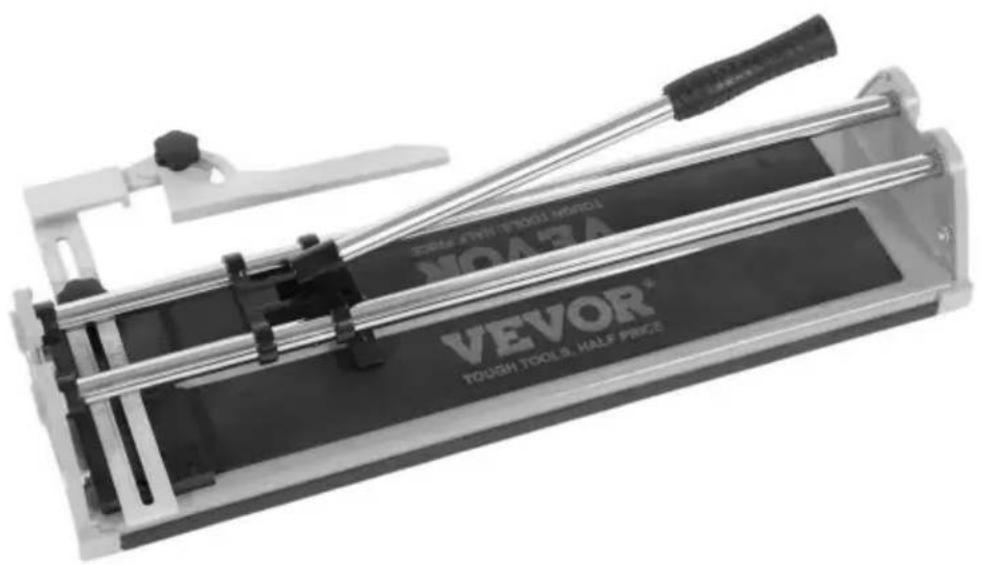

PRZECINARKA DO PŁYTEK

MODEL:8103E-2/17"

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

Przecinarka do płytek 8103E-2/17"

8103E-2/17"

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

SPECYFIKACJE

Maksymalna długość cięcia	430 mm
Maksymalna grubość cięcia	12mm
Rozmiar koła tnącego	15* 6*1,5 mm

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

	Opis symboluSymbol
	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodz środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, należy postępować zgodnie z poniższymi zaleceniami.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

Ostrzeżenie

Przed użyciem tej przecinarki do płytek należy przeczytać i zrozumieć wszystkie instrukcje. operator musi przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko obrażeń ciała i/lub uszkodzenie sprzętu.

Prosimy o zapoznanie się z ostrzeżeniami o zagrożeniach zawartymi w niniejszej instrukcji.

jest ostrzeżeniem, że istnieje możliwość uszkodzenia mienia, obrażeń ciała lub śmierci w przypadku wystąpienia pewnych zdarzeń instrukcje nie są przestrzegane.

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj swoje miejsce pracy w czystości, dobrym oświetleniu i wolnym. rozproszeń.
2. Nie dopuszczaj do pracy osób, które nie mają na sobie odpowiedniego sprzętu ochronnego. obszar.
3. Przechowuj nowe narzędzia w bezpiecznym i suchym miejscu, aby zapobiec ich rdzewieniu lub uszkodzeniu. Przechowuj przecinarkę do płytek w miejscu niedostępnym dla dzieci.
4. Zawsze ustawiaj przecinarkę do płytek na równej i twardej powierzchni.

BEZPIECZEŃSTWO OSOBISTE

OSTRZEŻENIE!

Stosuj środki ochrony osobistej zatwierdzone przez kanadyjskie normy

Stowarzyszenie (CSA) lub Amerykański Narodowy Instytut Normalizacyjny (ANSI).

ŚRODKI OCHRONY OSOBISTEJ

1. Zawsze zakładaj okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę przednią i boczną.
   oczy. Sprzęt do ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub ANSI Z87.1
   normy uwzględniające rodzaj wykonywanej pracy.

2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub w celu zmniejszenia skutki drgań narzędzi.

3. Uwaga! Krawędzie ciętych płytek są ostre.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj przecinarkę do płytek, ruchy osobiste i środowisko pracy, aby uniknąć

obrażenia ciała lub uszkodzenie przecinarki do glazury.

1. Nie obsługuj żadnej przecinarki do płytek, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.
2. Unikaj noszenia ubrań i biżuterii, które mogą zaplątać się w ruchome narzędzie.
   części. Trzymaj długie włosy przykryte lub związane.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

1. Maszyna do cięcia płytek jest wyposażona w wymienne ostrze tarczowe. Trzymaj płytkę
   Przechowuj nóż i ostrze w miejscu niedostępnym dla dzieci.
2. Użyj właściwego przecinaka do płytek do danego zadania. Ten przecinak do płytek został zaprojektowany do konkretnego zadania.
   funkcji. Nie modyfikuj ani nie zmieniaj tej przecinarki do płytek ani nie używaj jej niezgodnie z przeznaczeniem.
3. Po użyciu urządzenie należy przechowywać w bezpiecznym i suchym miejscu.
4. Maszyna ta jest przeznaczona do cięcia i łamania płytek ceramicznych, szkliwionych, porcelanowych i polerowanych , i która powierzchnia musi być płaska. Nie należy używać w dowolnym innym celu.

OSTRZEŻENIE!

NIE pozwól, aby wygoda lub znajomość produktu (nabyta w wyniku wielokrotnego używania) zastąpiły

ścisłe przestrzeganie zasad bezpieczeństwa dotyczących przecinarek do płytek. Jeśli używasz tego narzędzia niebezpiecznie lub

Nieprawidłowo wykonane czynności mogą skutkować poważnymi obrażeniami ciała.

OSTRZEŻENIE!

Bezpośrednie narażenie skóry na działanie sprężonego powietrza lub płynów może spowodować poważne obrażenia ciała.

obrażenia.

ZAPISZ TE INSTRUKCJE

① Maszyna *1 SZT.
② Linijki *1 SZT
③ Zapasowe kółko tnące Φ15xΦ6x1,5mm *1 SZT.

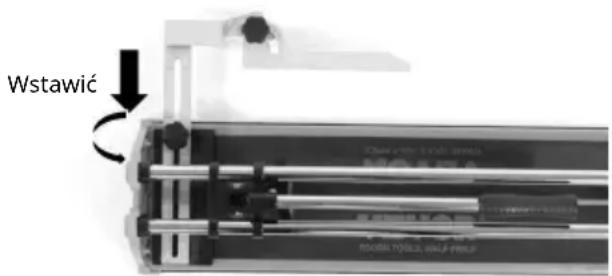

Naprawić

Działanie

Ciecie proste

1

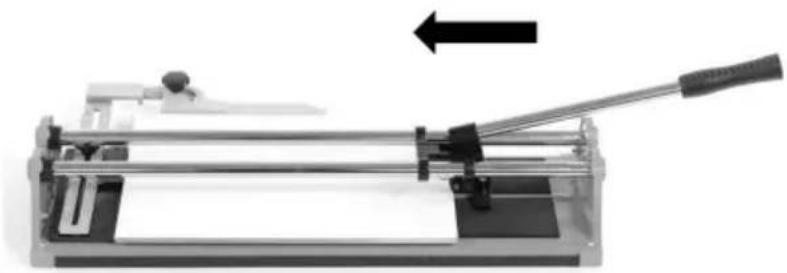

Umieść kółko tnące na tylnej krawędzi płytki.

Przesuń koło do przodu, naciskając uchwyt w dół ze średnią siłą.

Nacinanie szkliwa na powierzchni płytki podczas przesuwania uchwytu do przodu.

Ważne jest, aby wykonywać jeden ciągły ruch, nacinając powierzchnię tylko raz za każdym razem.

2

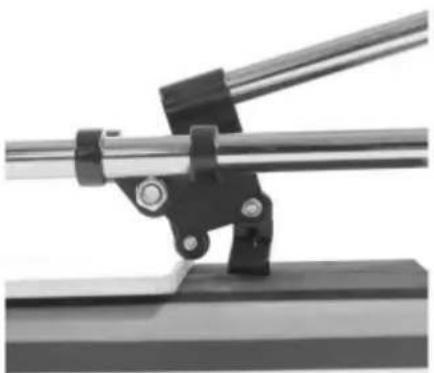

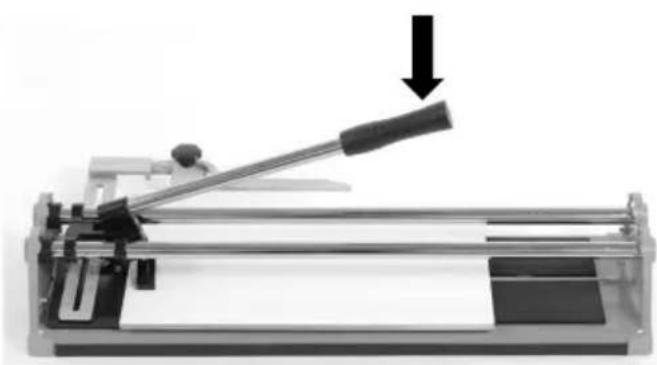

Po nacięciu i bez zmiany położenia płytki, łamacz znajduje się lekko na przedniej krawędzi płytki i zatrzymuje się z przodu.

Zwiększaj siłę nacisku na uchwyt, aż płytka pęknie wzdłuż linii nacięcia.

Wskazówki: Po nacięciu, najlepiej odciągnąć uchwyt, aby młotek cofnął się nieznacznie o 5-10 mm. Jest to najlepsza pozycja do łamania płytek.

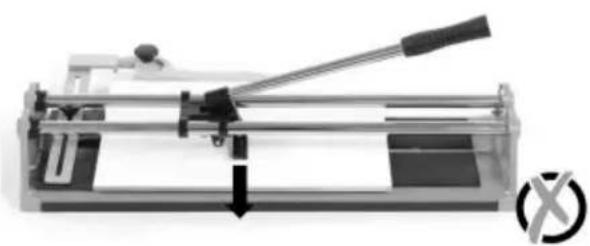

Wskazówka: Nie naciskaj w środku ani na końcu.

Ciecie po przekątnej 1

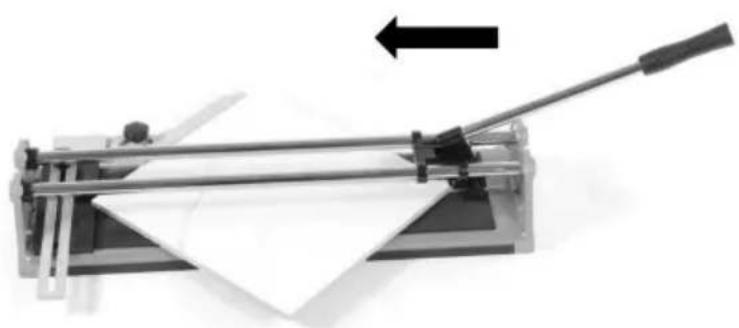

Położ płytkę na maszynie, przystawiając ją do ustawionego kątomierza.

Umieść kółko tnące na tylnej krawędzi płytki.

Przesuń koło do przodu, naciskając uchwyt w dół ze średnią siłą.

Nacinanie szkliwa na powierzchni płytki podczas przesuwania uchwytu do przodu.

Ważne jest, aby wykonywać jeden ciągły ruch, nacinając powierzchnię tylko raz na czas.

2

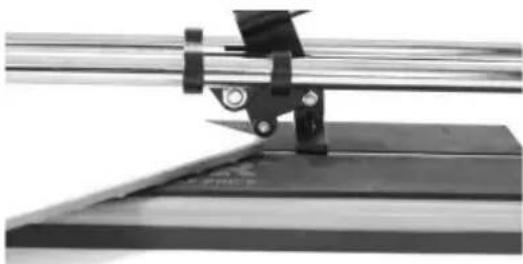

Po nacięciu i bez przesuwania położenia płytki tak, aby łamacz był lekko w środku przednia krawędź płytki i przedni ogranicznik.

Podnieś uchwyt nieco i zwolnij wyłącznik tak, aby leżał płasko na

płytką.

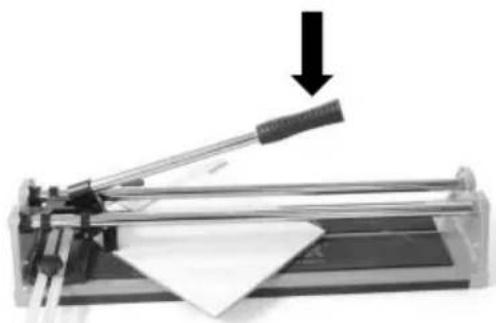

Zwiększaj siłę nacisku na uchwyt, aż płytka pęknie wzdłuż linii nacięcia.

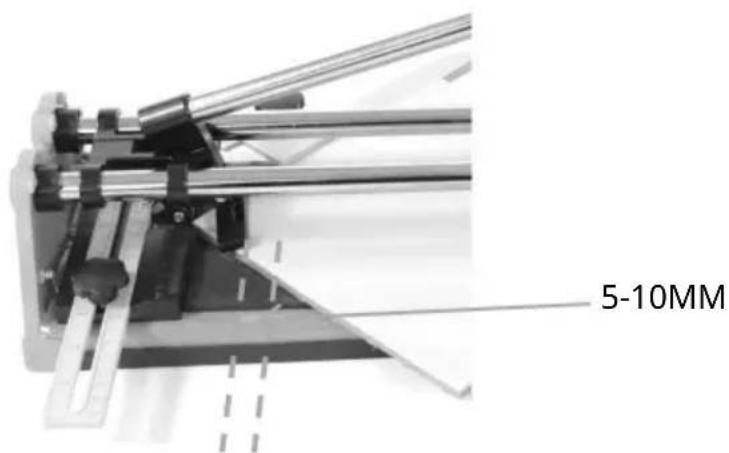

Wskazówki: Po nacięciu, najlepiej odciągnąć uchwyt, aby młotek cofnął się nieznacznie o 5-10 mm. Jest to najlepsza pozycja do łamania płytek.

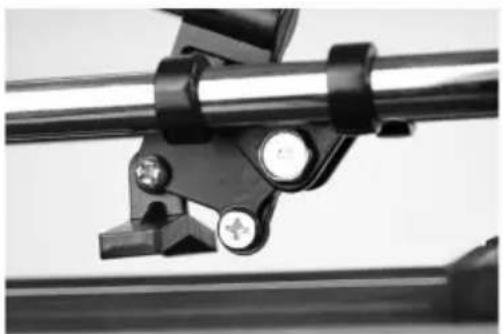

Wymień ostrze za pomocą śrubokręta.

Preston, Wielka Brytania

Przedstaw ciel UE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach
