8103E-2 - Snijmachine Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Handmatige tegelsnijder
Merk	Vevor
Model	8103E-2
Maximale snijlengte	430 mm
Maximale snijdikte	12 mm
Afmeting snijwiel	15 × 6 × 1,5 mm
Afmetingen (schatting)	Ongeveer 600 × 300 × 200 mm
Gewicht (schatting)	Ongeveer 5 kg
Voeding	Geen (handgereedschap)
Geschikte materialen	Keramische tegels, geglaceerd, porselein, gepolijst
Zaagtypes	Rechte snede en diagonale snede
Reserve snijwiel inbegrepen	Ja, 1 stuks
Hoekliniaal inbegrepen	Ja
Onderhoud en reiniging	Reinigen na elk gebruik; opbergen op een droge en veilige plaats
Veiligheid	Draag een veiligheidsbril en handschoenen; buiten bereik van kinderen houden
Onderdelen en repareerbaarheid	Vervangbaar snijwiel; schroevendraaier nodig voor vervanging
Algemene informatie	Gemaakt in China; distributeur in de VS en EU/VK-vertegenwoordiger

Veelgestelde vragen - 8103E-2 Vevor

Hoe gebruik ik de Vevor 8103E-2 tegelsnijder?

Plaats het snijwiel op de achterrand van de tegel. Duw de hendel naar voren met gemiddelde druk om het oppervlak te krassen. Verplaats de tegel niet en oefen vervolgens toenemende druk uit op de hendel totdat de tegel breekt langs de kraslijn. Raadpleeg de handleiding voor diagonale sneden.

Welke soorten tegels kan ik snijden met dit apparaat?

Deze tegelsnijder is ontworpen voor het snijden van keramische, geglaceerde, porseleinen en gepolijste tegels, op voorwaarde dat het oppervlak vlak is. Gebruik het niet voor andere materialen.

Wat is de maximale dikte van een tegel die de machine kan snijden?

De maximale snijdikte is 12 mm.

Hoe vervang ik het snijwiel?

Gebruik een schroevendraaier om het oude wiel te verwijderen en het nieuwe te plaatsen. Een reservewiel van 15x6x1,5 mm wordt meegeleverd in de verpakking.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en handschoenen. Houd de machine buiten bereik van kinderen. Werk op een vlak en stabiel oppervlak. Draag geen losse kleding of sieraden die kunnen blijven haken.

Hoe reinig en onderhoud ik de tegelsnijder?

Reinig de machine na elk gebruik met een droge doek. Berg hem op een droge en veilige plaats op, beschermd tegen vocht om roest te voorkomen. Smeer af en toe de bewegende delen indien nodig.

Kan ik tegels diagonaal snijden?

Ja, stel de hoekliniaal in op de gewenste hoek en volg dezelfde procedure als voor een rechte snede. Na het krassen, til de hendel iets op zodat de breker plat op de tegel ligt, en oefen toenemende druk uit.

Wat moet ik doen als het snijwiel niet meer correct krast?

Vervang het snijwiel door het meegeleverde reservewiel. Als het probleem aanhoudt, controleer of het wiel goed is gemonteerd en of de pin niet geblokkeerd is.

Hoe krijg ik reserveonderdelen of technische ondersteuning?

Neem contact op met de Vevor klantenservice via [e-mail] of bezoek https://www.vevor.com/support voor het ondersteunings- en garantiecertificaat.

Wat is de maximale lengte van een tegel die ik kan snijden?

De maximale snijlengte is 430 mm.

GEBRUIKSAANWIJZING 8103E-2 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

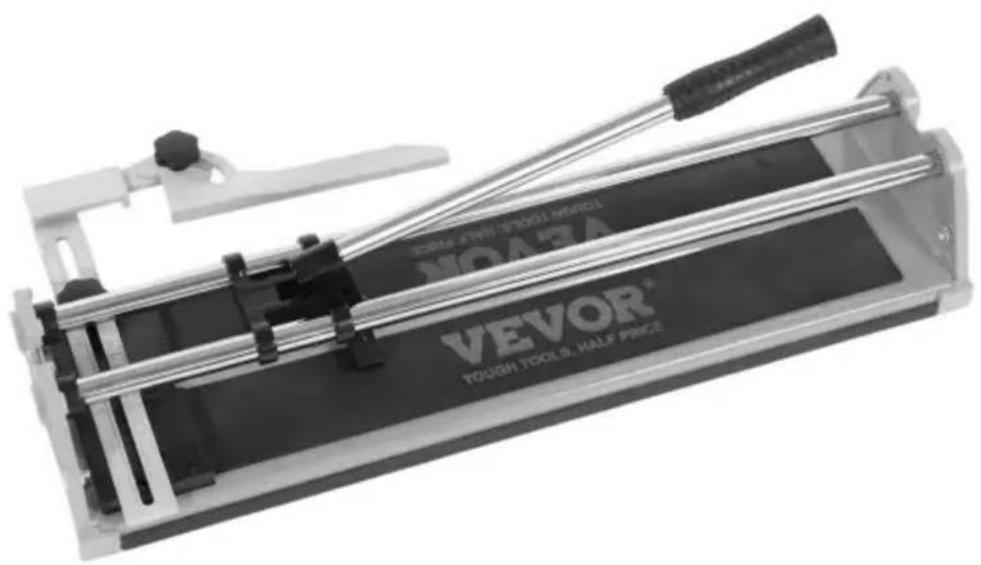

Tegelsnijder 8103E-2/17"

8103E-2/17"

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

SPECIFICATIES

Maximale snijlengte	430mm
Maximale snijdikte	12mm
Snijwielmaat	15*6*1,5mm

VEILIGHEIDSINFORMATIE

Symbool	Symbool Beschrijving
	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, volgt u de onderstaande aanbeveling.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

Waarschuwing

Lees en begrijp alle instructies voordat u deze tegelsnijder gebruikt.

De bediener moet de basisvoorzorgsmaatregelen in acht nemen om het risico op persoonlijk letsel en/of schade aan de apparatuur.

Maak uzelf vertrouwd met de gevarenmeldingen in deze handleiding. Een melding

is een waarschuwing dat er een kans is op materiële schade, letsel of overlijden als bepaalde Instructies worden niet opgevolgd.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkgebied schoon, goed verlicht en vrij van afleidingen.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt, weg van het werk gebied.
3. Bewaar nieuw gereedschap op een veilige en droge plaats om roest en schade te voorkomen.
   Berg de tegelsnijder op en houd hem buiten bereik van kinderen.
4. Plaats de tegelzaagmachine altijd op een vlakke en stevige ondergrond.

PERSOONLIJKE VEILIGHEID

WAARSCHUWING!

Draag persoonlijke beschermingsmiddelen die zijn goedgekeurd volgens de Canadese normen Association (CSA) of American National Standards Institute (ANSI).

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan CSA Z94.3-07 of ANSI Z87.1
   normen gebaseerd op het soort werk dat wordt uitgevoerd.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of om de kans op letsel te verminderen. de effecten van gereedschapstrillingen.
3. Let op! De randen van gesneden tegels zijn scherp.

PERSOONLIJKE VOORZORGSMAATREGELEN

Controleer de tegelsnijder, persoonlijke bewegingen en de werkomgeving om te voorkomen persoonlijk letsel of schade aan de tegelsnijder.

1. Gebruik geen tegelsnijder als u moe bent of onder invloed van drugs of alcohol. of medicijnen.
2. Draag geen kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een gereedschap. onderdelen. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

1. De tegelsnijder is voorzien van een vervangbaar cirkelvormig mes. Houd de tegel
   Houd het snijmes en het mes buiten bereik van kinderen.
2. Gebruik de juiste tegelsnijder voor de klus. Deze tegelsnijder is ontworpen voor een specifieke functie. Wijzig of verander deze tegelsnijder niet en gebruik hem niet voor een onbedoeld doel.
3. Na gebruik moet het apparaat op een veilige en droge plaats worden opgeborgen.
4. Deze machine is ontworpen voor het snijden en breken van keramische, geglazuurde, porseleinen en gepolijste tegels voor andere , en welk oppervlak vlak moet zijn. Mag niet worden gebruikt doeleinden.

WAARSCHUWING!

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET de plaats innemen van strikte naleving van de veiligheidsregels voor tegelsnijders. Als u dit gereedschap onveilig gebruikt of Als u dit niet correct doet, kunt u ernstig persoonlijk letsel oplopen.

WAARSCHUWING!

Directe blootstelling van de huid aan perslucht of vloeistoffen kan leiden tot ernstige lichamelijke verwondingen. blessure.

BEWAAR DEZE INSTRUCTIES

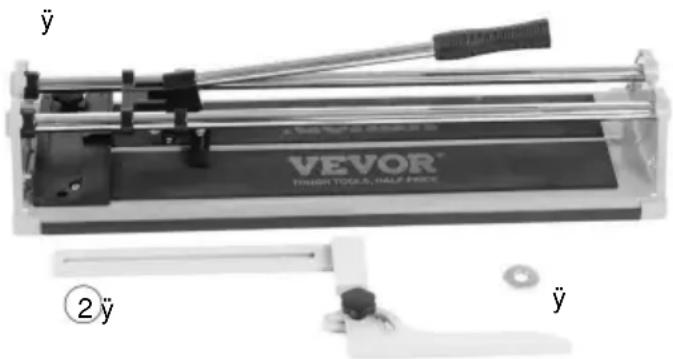

Bediening

Rechte snede

ÿ1

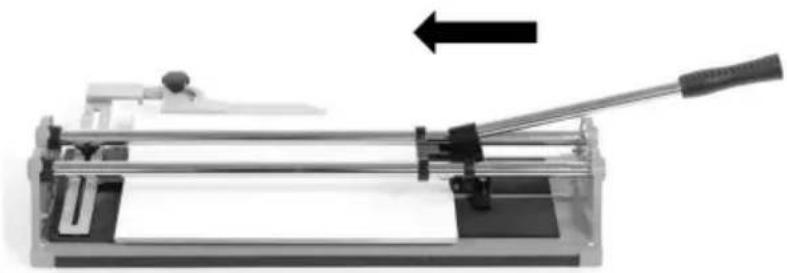

Plaats het snijwieltje op de achterkant van de tegel.

Schuif het wiel naar voren door de hendel met gemiddelde druk naar beneden te duwen.

Het glazuur van het tegeloppervlak wordt gekerfd door de hendel naar voren te duwen.

Het is belangrijk om één doorlopende beweging te maken en het oppervlak slechts één keer per keer te krassen.

ÿ2

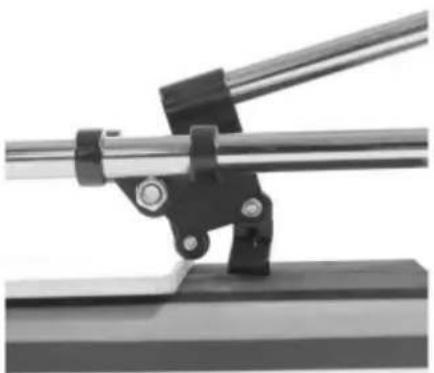

Nadat u de tegel hebt gescoord en de positie ervan niet hebt verplaatst, bevindt de breker zich iets in de voorste rand van de tegel en de voorste stop.

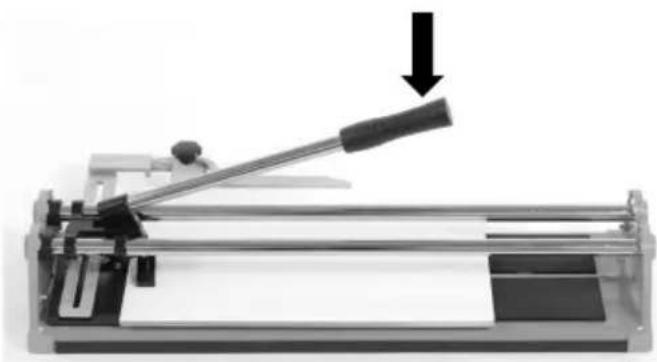

Oefen steeds meer druk uit op de handgreep totdat de tegel langs de breuklijn afbreekt.

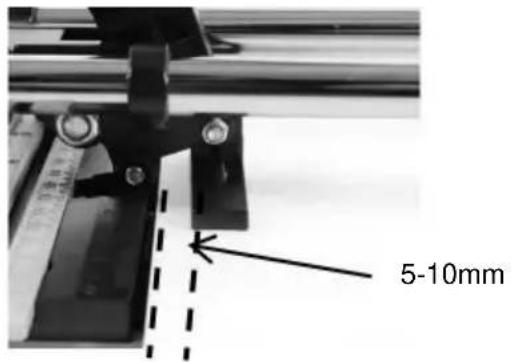

Tips: Nadat u de tegel hebt gebroken, kunt u het beste de hendel terugtrekken, zodat de breker 5-10 mm terug kan slaan. Dit is de beste positie om de tegel te breken.

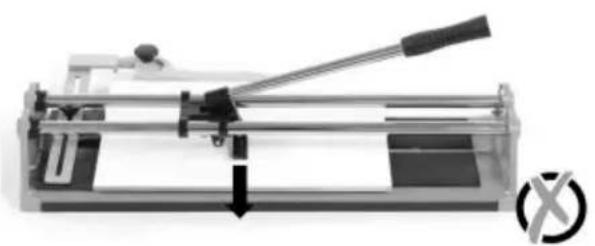

Tips: Druk niet in het midden of aan de uiteinden.

Diagonaal snijden y1

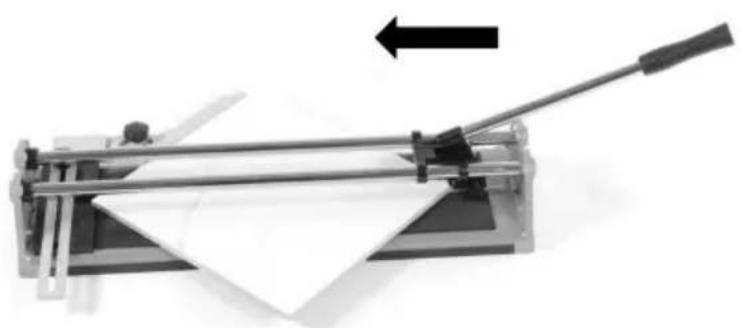

Leg de tegel op de machine tegen de ingestelde hoekliniaal.

Plaats het snijwieltje op de achterkant van de tegel.

Schuif het wiel naar voren door de hendel met gemiddelde druk naar beneden te duwen.

Het glazuur van het tegeloppervlak wordt gekerfd door de hendel naar voren te duwen.

Het is belangrijk om één doorlopende beweging te maken, waarbij u het oppervlak slechts één keer per keer krast. tijd.

ÿ2

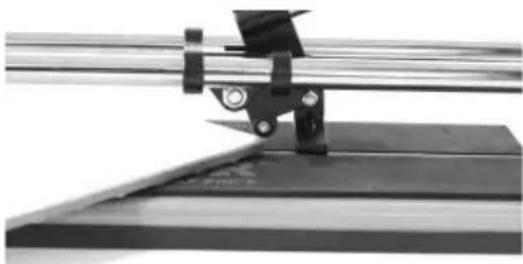

Na het scoren en zonder de tegelpositie te verplaatsen, zodat de breker iets in de voorkant van de tegel en de voorste stop.

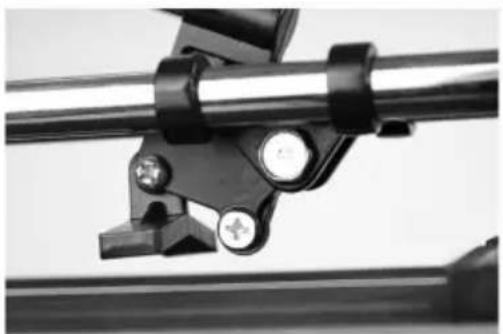

Til de hendel een beetje op en laat de schakelaar los, zodat de schakelaar plat op de tegel.

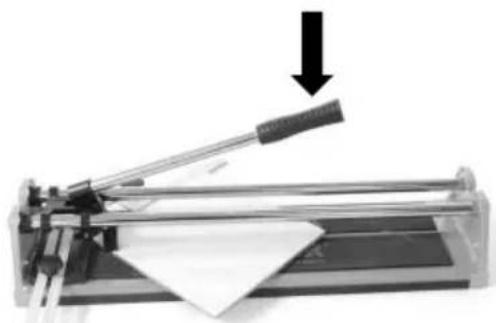

Oefen steeds meer druk uit op de handgreep totdat de tegel langs de breuklijn afbreekt.

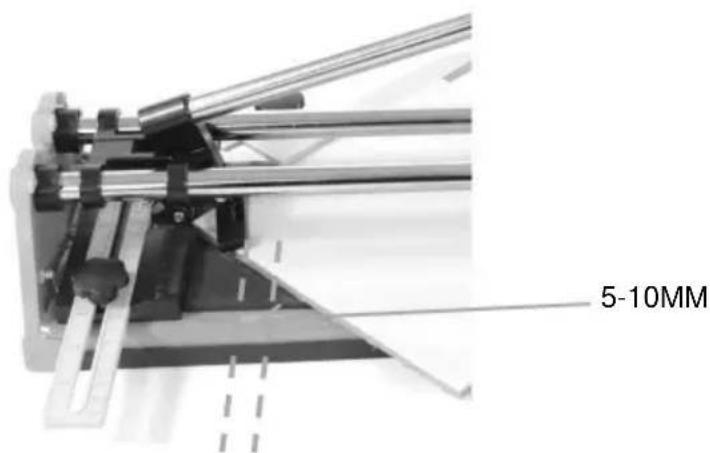

Tips: Nadat u de tegel hebt gebroken, kunt u het beste de hendel terugtrekken, zodat de breker 5-10 mm terug kan slaan. Dit is de beste positie om de tegel te breken.

Vervang het mes met een schroevendraaier.

Geïmporteerd naar de VS: VEVOR STORE INC, 9448 RINCHMOND PL #E RANCHO CUCAMONGA, Californië, 91730 Verenigde Staten van Amerika

VK

REP

Pooledas Groep Ltd

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China
