Produkttyp	Professioneller Schneideplotter
Marke	Vevor
Modell	SK-870L
Maximale Schneidebreite	870 mm (34,25 Zoll)
Maximale Einzugsbreite	870 mm
Maximale Schnittstärke	≤ 1 mm
Schnittgeschwindigkeit	20 bis 600 mm/s
Schnittdruck	20 bis 50 gf
Schnittgenauigkeit	± 0,1 mm
Auflösung	0,0245 mm/Schritt
Schnittstellen	USB, U-DISK, serielle Schnittstelle (COM)
Stromversorgung	AC 85-264 V, 50/60 Hz
Anzeige	LCD-Bildschirm
Sprache der Benutzeroberfläche	Chinesisch, Englisch
Nachschneidefunktion	Ja
Geschwindigkeitsregelung in Echtzeit	Ja
Unterstütztes Dateiformat	HPGL
Enthaltene Software	SignMaster CUT (Windows und Mac)
Mitgeliefertes Zubehör	Netzkabel, USB-Kabel, Klinge, Klingenhalter, Stifthalter, Prägemesserhalter, USB-Treiber, Software
Sicherheit	Klinge nicht berühren; nur mitgeliefertes Netzteil verwenden; bei Gewitter vom Stromnetz trennen
Wartung	Rückstände regelmäßig reinigen; keine Metallgegenstände oder Flüssigkeiten einführen

Häufig gestellte Fragen - SK-870L Vevor

Wie installiere ich die Klinge am Plotter?

Setzen Sie die Klinge in den Klingenhalter ein. Lösen Sie die Einstellmutter, passen Sie die Länge der Spitze je nach Materialstärke an, dann ziehen Sie wieder fest. Die Spitze sollte gerade so weit herausragen, dass sie schneidet, ohne die Unterlage zu beschädigen.

Wie verbinde ich den Plotter mit einem Windows-Computer?

Laden Sie die Software SignMaster CUT über den mitgelieferten Link mit dem Aktivierungscode herunter. Installieren Sie die Software nach Deaktivierung des Antivirenprogramms. Verbinden Sie den Plotter über USB, wählen Sie dann in der Software das Modell SK-870L und den direkten USB-Anschluss.

Was tun, wenn der Schnitt nicht präzise ist?

Überprüfen Sie zuerst, ob die Klinge korrekt installiert und die Spitze nicht stumpf ist. Stellen Sie dann im Benutzereinstellungsmenü die Offset-Werte der X- und Y-Achsen (PointX, PointY) für jede Klinge ein. Nutzen Sie bei Bedarf die automatische Korrekturfunktion.

Kann ich ein anderes Netzteil verwenden?

Nein, verwenden Sie ausschließlich das mit dem Plotter gelieferte Netzteil. Die Verwendung eines falschen Netzteils kann zu Stromschlag, Brand oder Maschinenschäden führen.

Wie wechsle ich die Klinge?

Drücken Sie den Druckstift, um die verbrauchte Klinge zu lösen, und ziehen Sie sie heraus. Setzen Sie eine neue Klinge in den Klingenhalter ein. Berühren Sie die Spitze niemals mit den Fingern, um Verletzungen zu vermeiden und die Schärfe zu erhalten.

Warum schneidet der Plotter auch nach mehreren Versuchen nicht?

Überprüfen Sie, ob der Netzschalter eingeschaltet und das Netzkabel angeschlossen ist. Stellen Sie sicher, dass das Material richtig eingelegt ist und dass Druck und Geschwindigkeit geeignet sind. Wenn das Problem besteht, starten Sie den Plotter nach 5 Sekunden Ausschaltzeit neu.

Wie stelle ich Schnittgeschwindigkeit und -druck ein?

Verwenden Sie auf dem Bedienfeld die Tasten P1 und P2 zum Einstellen von Geschwindigkeit (mm/s) bzw. Druck (gf) für die linke und rechte Klinge. Die empfohlenen Werte variieren je nach Material: Je dicker das Material, desto höher sollte der Druck sein.

Der Plotter schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose Strom führt. Kontrollieren Sie die Sicherung in der Nähe des Netzanschlusses; ist sie durchgebrannt, ersetzen Sie sie durch eine Sicherung mit dem gleichen Wert. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie reinige ich den Plotter?

Trennen Sie den Plotter vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schnittreste zu entfernen. Gießen Sie keine Flüssigkeiten in das Innere. Reinigen Sie regelmäßig die Einzugsrollen und die Führungsschiene.

Was bedeutet der Aktivierungscode auf dem Kühlschrankaufkleber?

Der Aktivierungscode (PSN) wird benötigt, um die Software SignMaster CUT herunterzuladen. Er befindet sich auf einem Aufkleber im Inneren der Box, oft auf einem kühlschrankähnlichen Träger. Geben Sie diesen Code auf der Download-Website ein, um die Software zu erhalten.

BEDIENUNGSANLEITUNG SK-870L Vevor

Technische Parameter

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Inhalt

I. Vorsichtsmaßnahmen....2

II. Einführung in die Hauptteile....3

III. Technische Parameter....4-5

IV. Beschreibung der Steuertasten und Bedienungshinweise......6

V. Klingenmontage....7-9

VI. Software- und Treiberinstallation....10-12

VII. Verbindung von Software und Maschine......13-16

I. Vorsichtsmaßnahmen

1. Vor dem Einschalten des Schneideplotters muss das Schutzmaterial entfernt werden.
2. Überprüfen Sie anhand des Etiketts auf der Rückseite des Plotters, ob die Nennleistung des Plotters der Spannung der Stromversorgung entspricht.
3. Stellen Sie zunächst sicher, dass der Netzschalter ausgeschaltet ist, und stecken Sie dann das Netzteil in eine geerdete Steckdose.
4. Berühren Sie das Netzkabel bitte nicht mit nassen Händen, um einen Stromschlag zu vermeiden.
5. Bitte verwenden Sie nur das mit diesem Produkt gelieferte Netzkabel, Datenkabel oder vom Hersteller zugelassene Ersatzteile.
6. Bitte werfen Sie keine Metallgegenstände und Flüssigkeiten in die Maschine, um Fehlfunktionen zu vermeiden.
7. Nach dem Herunterfahren müssen Sie weitere 5 Sekunden warten, um den Schneideplotter erneut zu starten, da es sonst zu Schäden am Schneideplotter kommen kann.
8. Bei Gewitter den Netzschalter auf OFF stellen und das Netzkabel abziehen.
9. Bitte nehmen Sie keine privaten Änderungen an den Komponenten des Herstellers vor.
10. Der Hersteller behält sich das Recht vor, Produktspezifikationen

ohne vorherige Ankündigung zu ändern.

1. Der Hersteller trägt nur die rechtlichen Verpflichtungen des Produkts selbst, das an die Benutzer verkauft wird, und trägt keine anderen Verluste, die durch die Fehlfunktion des Produkts entstehen.
2. Ohne die Genehmigung unseres Unternehmens darf kein Teil dieses Handbuchs kopiert oder unter einem beliebigen Namen übermittelt werden.
3. Bitte verwenden Sie den mit diesem Produkt mitgelieferten Adapter. Verwenden Sie keine anderen Adapter. Die Verwendung mit einem falschen Spannungsadapter kann zu Stromschlägen führen, Brandgefahr oder Beschädigung der Maschine.

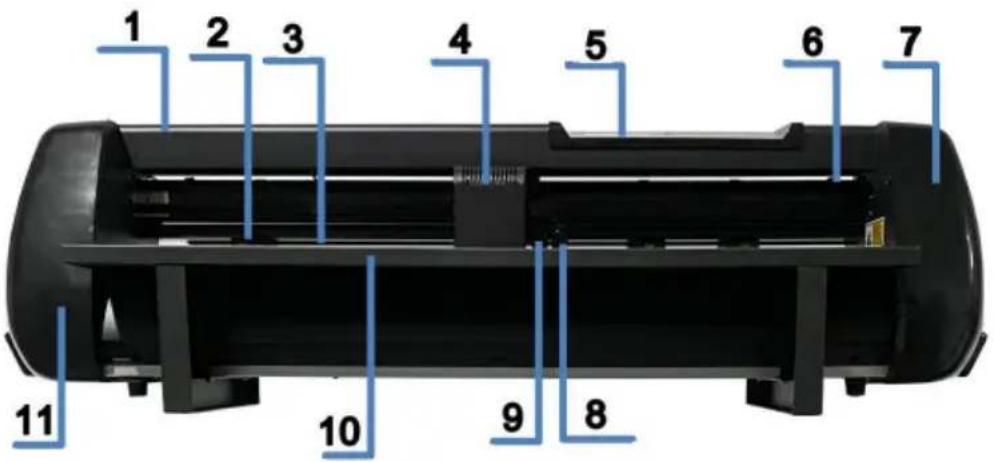

II. Einleitung zu den Hauptteilen

1. Abdeckung für	2. Andruckrollensatz
Schienenführung 3. Rolle für	4. Beförderung
Papierzufuhr 5. Bedienfeld	6. Reset-Schalter
7. Die rechte	8. Rechter Messerhalter
Abdeckung 9. Linker Messerhalter	10. Arbeitsplattform
11. Die linkeAbdeckung

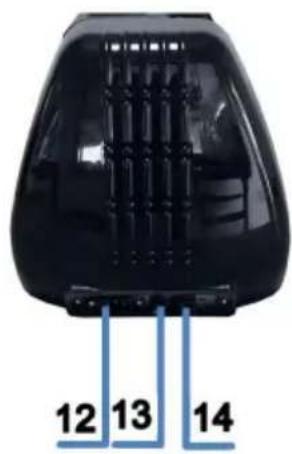

Linke Seite

Rechte Seite

12.Steckdose

13.Sicherungshalter

14.Der Netzschalter

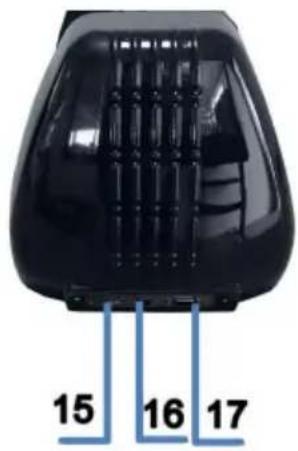

15.U-Disk-Anschluss

16.USB-Anschluss

17.Serieller Anschluss

Einkerbungsmesserhalter

Technische Parameter

ModellArtikel		SK-870LSK-720ISK-1350L
Max. Einzugsbreite	28,3 Zoll (720 mm)	34,25 Zoll (870 mm) 53,15 Zoll (1350 mm)
Max. Schnittbreite	23,6 Zoll (600 mm)	29,5 Zoll (750 mm) 48,4	Zoll (1230
Schnittstärke	y1 mm
Geschwindigkeit/Druck	20-600 mm/s 20-500gf
Puffer	16M
LCD-Anzeige	CN/EN
Geschwindigkeitsanpassung in Echtzeit	Unterstützung
Schnittstelle	USB+U-DISK+COM
Nachschneidefunktion	Unterstützung
Nachschnittgenauigkeit	± 0,1 mm
Auflösungsverhältnis	0,0245 mm/Schritt
Sprachformat	HPGL
Stromspannung	AC85-264V y 50/60Hz

Zubehörbox

		Menge	EinheitArtikel
1	Schneideplotter	1	Satz
2	Stromversorgungskabel	1	PC
3	Klinge	1	Kasten
4	Klingenhalter	1	PC
5	Stifthalter	1	PC
6	Einkerbungsmesserhalter	1	PC
7	USB-Kabel	1	PC
8	USB-Treiber	1	PC
9	Software	1	PC
Zum Schutz der Maschine verwenden Sie nur das Zubehör dieser Zubehörbox

Beschreibung der Steuertasten und Bedienungsanleitung

P1 ist das Geschwindigkeits- und Druckfenster des

P2 ist das richtige Blattgeschwindigkeits- und

linken Blattes

P1 On-line 600mm/S 130g

Herkunft

Herkunft

Druckfenster

USB-Datenträgerlesen

Einstellung

Sprache festlegen

USB-Stick

Benutzereinstellungen Sprache EN

Stellen Sie das Übersetzungsverhältnis der

Y-Achse ein Benutzereinstellungen ScaleY 500.0

Stellen Sie das X-Achsen-Getriebe ein

Verhältnis Benutzereinstellungen ScaleX 502.0

Stellen Sie den X-Achsen-Offsetwert der linken Klinge ein

Stellen Sie die Rotlichtschnittstelle ein

Benutzereinstellungen Laser

Automatisches Korrekturfenster

Benutzereinstellungen Detect Auto

Stellen Sie den Y-Achsen-Offsetwert der linken Klinge ein

Benutzereinstellungen PointY -0770

Stellen Sie den X-Achsen-Offsetwert

Stellen Sie den Y-Achsen-Offsetwert der rechten Klinge ein

der rechten Klinge ein

Benutzereinstellungen PointX2 1200

Benutzereinstellungen PointY2 -0060

Versionsschnittstelle anzeigen

Benutzereinstellungen Ver:

OFFLINE

ÿ. Klingenmontage

1. Setzen Sie die Klinge in den Halter ein, siehe:

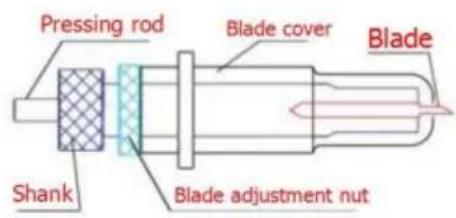

(Darstellungsansicht)

(Explosionszeichnung)

1. Lösen Sie die Klingeneinstellmutter und drehen Sie den Schaft, um die Länge der freiliegenden Klingenspitze zu bestimmen. Bestimmen Sie die Spitzenlänge entsprechend der Dicke des Materials.

Die Klingenspitze ist zu lang

Die Klingenspitze ist zu kurz

1. Drücken Sie die Druckstange, wenn Sie die Klinge wechseln möchten. Nehmen Sie die Klinge heraus, wenn sie freigelegt wird.

Berühren Sie die Klingenspitze nicht mit dem Finger, da sonst Ihr Finger verletzt wird und die Spitze

unverblümt.

1. Download und Installation der Windows-Systemsoftware

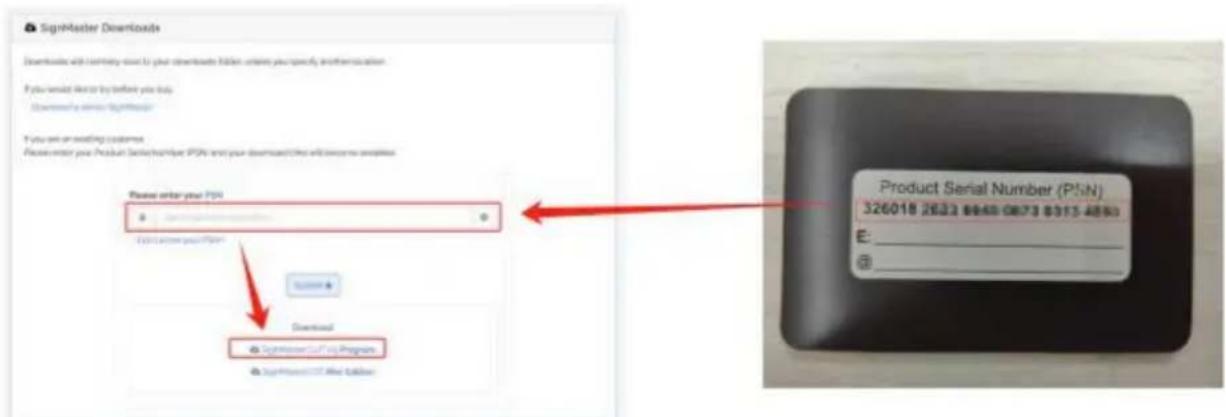

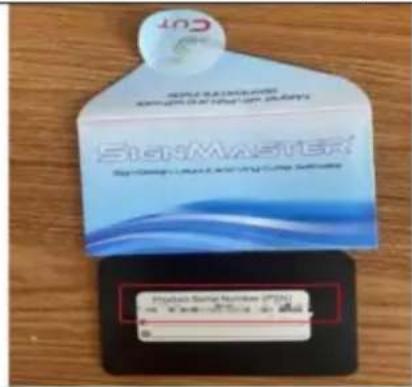

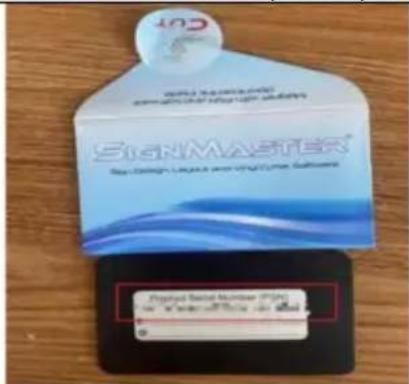

1. Öffnen Sie den Kühlschrankaufkleber (Bild 1). Sehen Sie sich den Aktivierungscode oben an. (Bild 2)

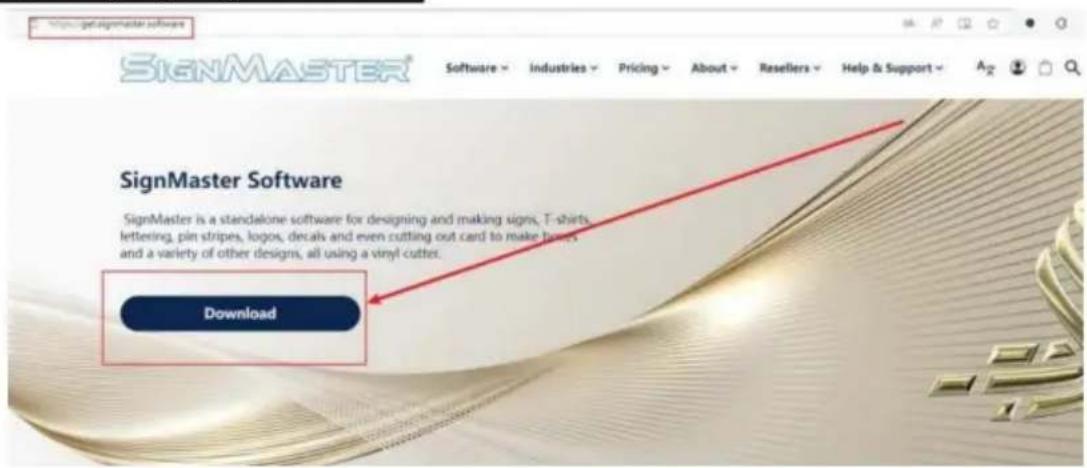

1. Öffnen Sie den Download-Link unten und gehen Sie zur offiziellen Website, um die Software herunterzuladen. Klicken Sie

hier, um die Software

herunterzuladen: https://get.signmaster.software/

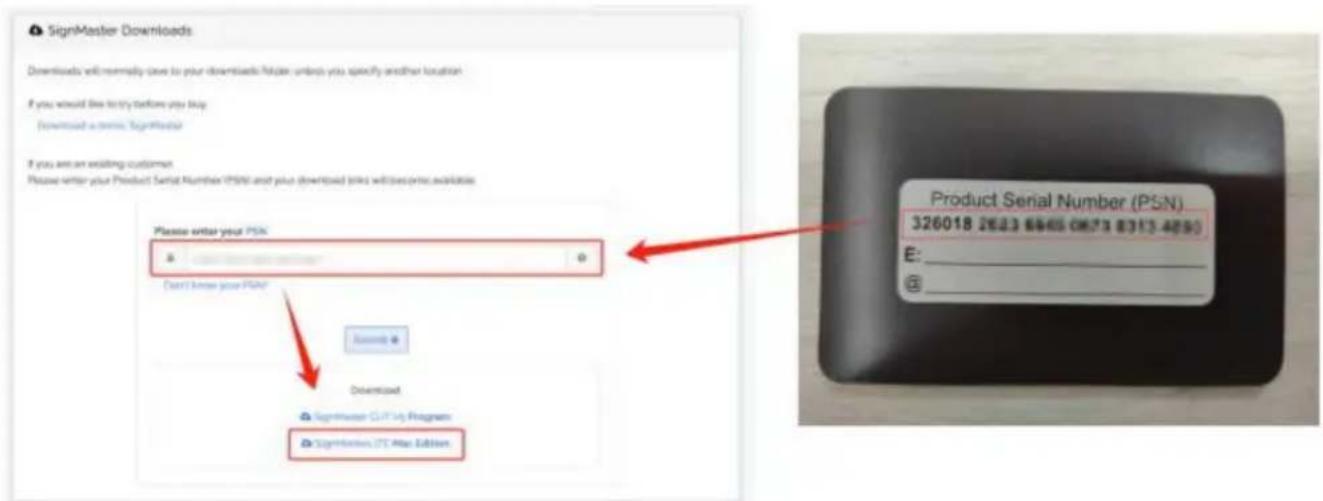

1. Der von der Website benötigte PSN-Aktivierungscode ist der numerische Code über dem Kühlschrankpfosten. (Bild 4)

1. Schließen Sie nach dem Download alle Antivirenprogramme, bevor Sie die Software installieren. (Bild 4)

Doppelklick

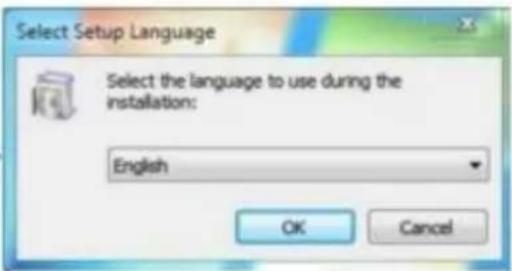

Sprache auswählen

2. Verbindung von Software und Maschine 1. Öffnen Sie die Software,

wählen Sie den zu schneidenden Inhalt aus und klicken Sie auf „An den Schneideplotter senden“.

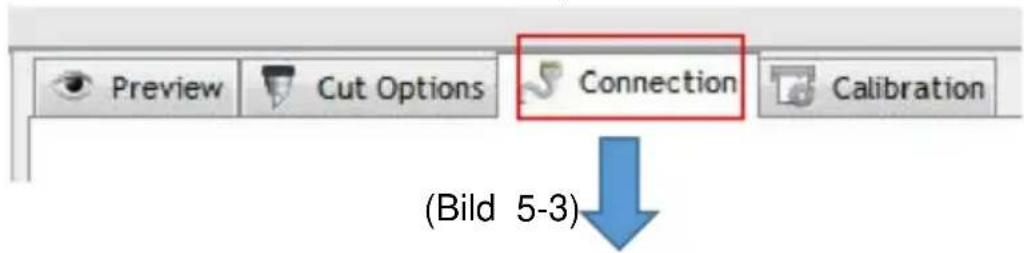

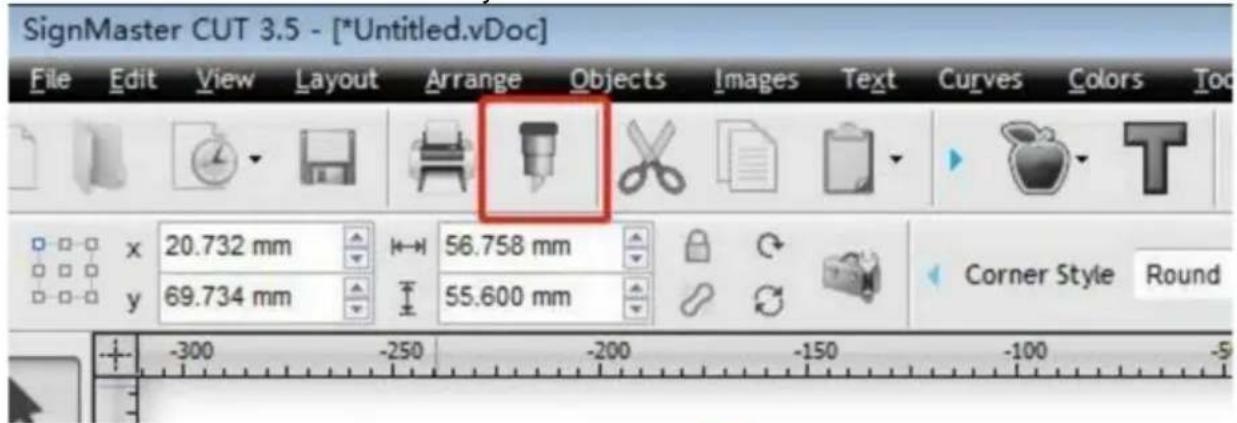

Klicken Sie auf das Schnitzmesser-Symbol im rofeld.

(Bild 5-1)

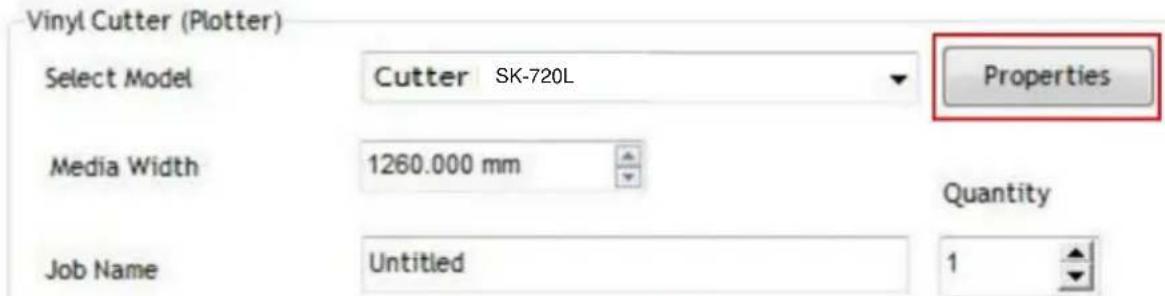

Klicken Sie auf Eigenschaften

Klicken Sie auf „Verbinden“.

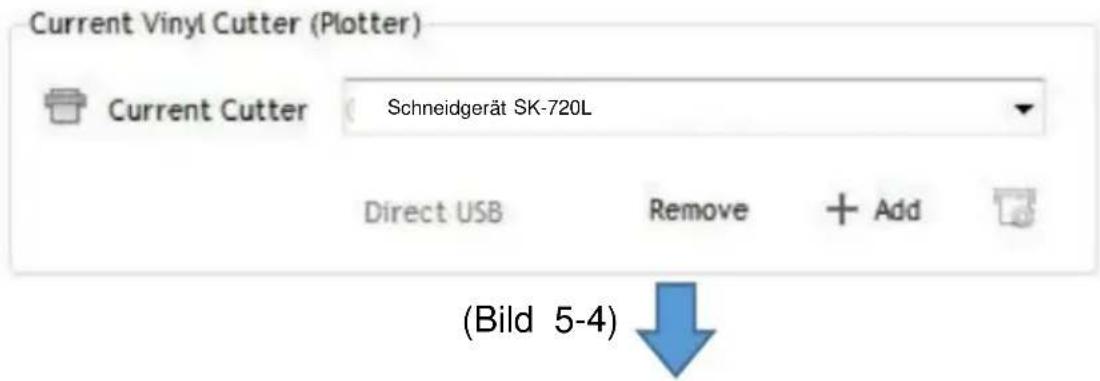

Maschinenmodell auswählen

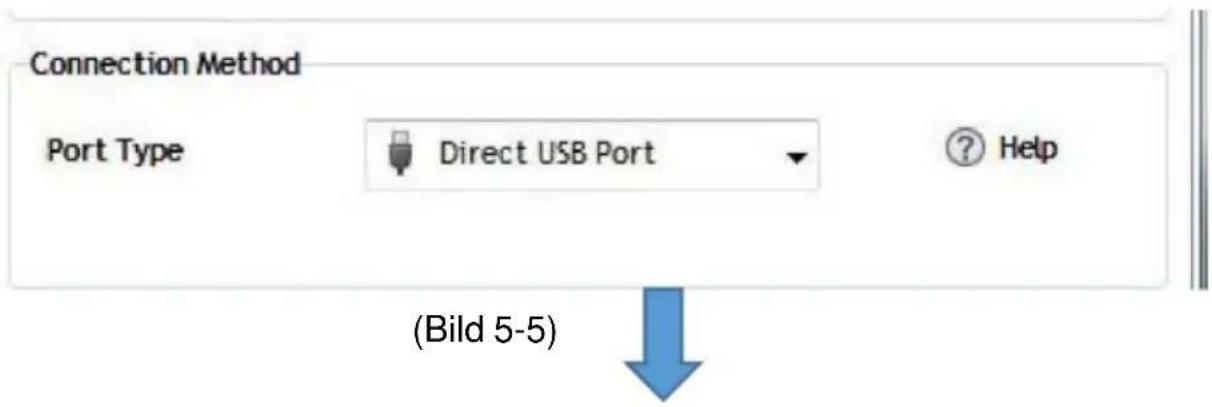

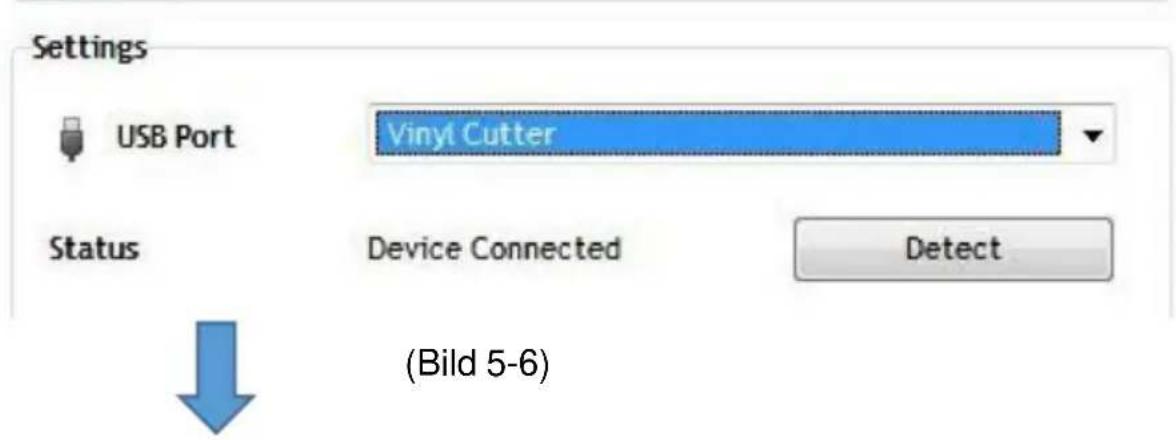

Direkten USB-Anschluss auswählen

Dropdown-Auswahl Treiber

Klicken Sie jetzt auf „Fertig“.

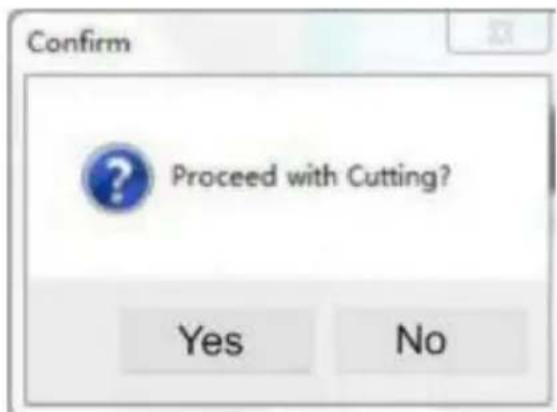

Klicken Sie jetzt auf „Schneiden“.

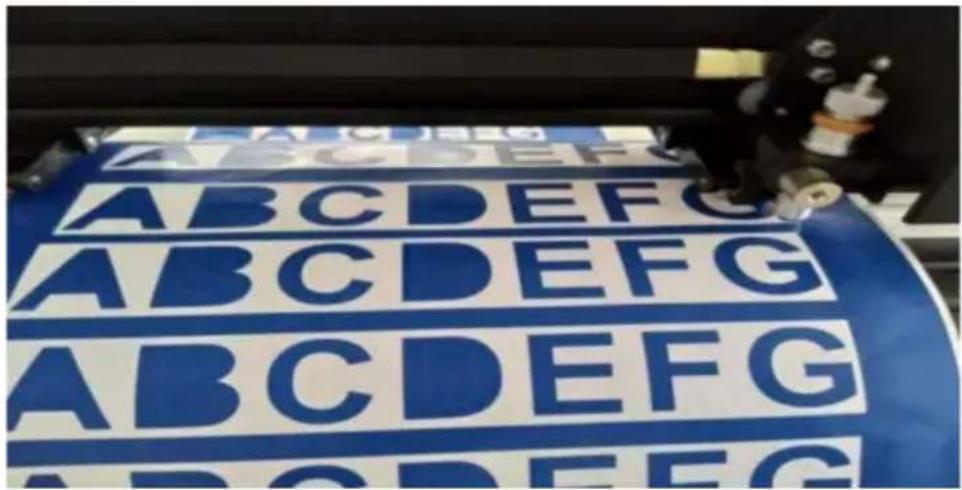

Die Ausgabe ist abgeschlossen und der Schneideplotter schneidet.

(Bild 5-10)

1. Herunterladen und Installieren der MAC-Systemsoftware. Öffnen Sie den Kühlschrankaufkleber (Bild 6). Sehen Sie sich den Aktivierungscode oben an (Bild 7).

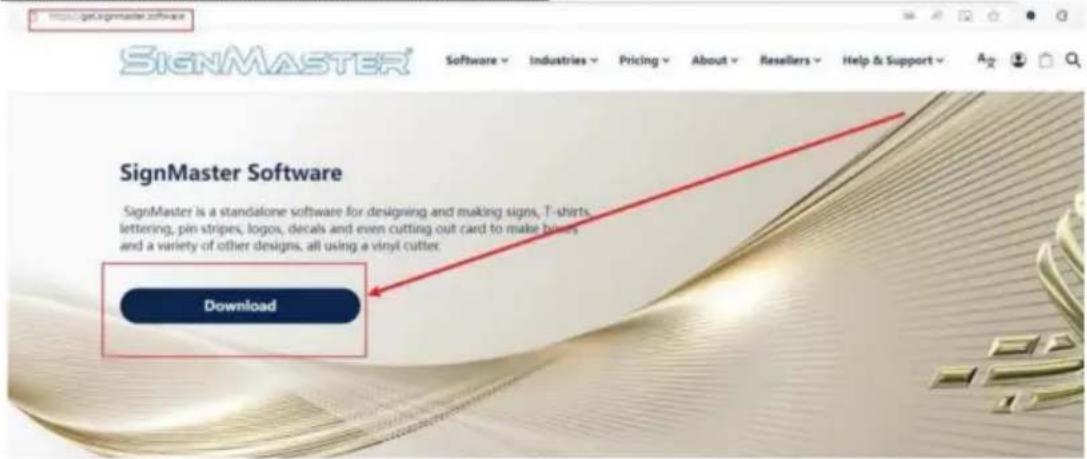

1. Öffnen Sie den Download-Link unten und gehen Sie zur offiziellen Website, um die Software herunterzuladen. Klicken Sie

hier, um die Software

herunterzuladen: https://get.signmaster.software/

1. Der von der Website benötigte PSN-Aktivierungscode ist der numerische Code über dem Kühlschrankpfosten. (Bild 9)
