SK-870L - Affettatrice Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Plotter da taglio professionale
Marca	Vevor
Modello	SK-870L
Larghezza di taglio massima	870 mm (34,25 pollici)
Larghezza di alimentazione massima	870 mm
Spessore di taglio massimo	≤ 1 mm
Velocità di taglio	da 20 a 600 mm/s
Pressione di taglio	da 20 a 50 gf
Precisione di taglio	± 0,1 mm
Risoluzione	0,0245 mm/passo
Interfacce	USB, U-DISK, porta seriale (COM)
Alimentazione	AC 85-264 V, 50/60 Hz
Display	Schermo LCD
Lingua dell'interfaccia	Cinese, Inglese
Funzione di ritaglio	Sì
Regolazione della velocità in tempo reale	Sì
Formato file supportato	HPGL
Software incluso	SignMaster CUT (Windows e Mac)
Accessori forniti	Cavo di alimentazione, cavo USB, lama, portalamina, portapenna, portalama per incisione, driver USB, software
Sicurezza	Non toccare la lama; utilizzare solo l'adattatore fornito; scollegare durante un temporale
Manutenzione	Pulire regolarmente i residui; non inserire oggetti metallici o liquidi

Domande frequenti - SK-870L Vevor

Come installare la lama sul plotter?

Assemblare la lama nel portalamina. Allentare il dado di regolazione, regolare la lunghezza della punta in base allo spessore del materiale, poi serrare. La punta deve sporgere quanto basta per tagliare senza danneggiare il supporto.

Come collegare il plotter a un computer Windows?

Scaricare il software SignMaster CUT dal link fornito con il codice di attivazione. Installare il software dopo aver disattivato l'antivirus. Collegare il plotter tramite USB, quindi nel software selezionare il modello SK-870L e la porta USB diretta.

Cosa fare se il taglio non è preciso?

Prima verificare che la lama sia installata correttamente e che la punta non sia smussata. Quindi, nel menu delle impostazioni utente, regolare i valori di offset degli assi X e Y (PointX, PointY) per ogni lama. Usare la funzione di correzione automatica se necessario.

Posso usare un altro adattatore di corrente?

No, utilizzare solo l'adattatore fornito con il plotter. L'uso di un adattatore errato può provocare scosse elettriche, incendi o danneggiare la macchina.

Come cambiare la lama?

Premere l'asta di pressione per rilasciare la lama usata, quindi rimuoverla. Inserire una nuova lama nel portalamina. Non toccare mai la punta con le dita per evitare lesioni e preservare il tagliente.

Perché il plotter non taglia dopo diversi tentativi?

Verificare che l'interruttore di alimentazione sia acceso e che il cavo di alimentazione sia collegato. Assicurarsi che il materiale sia caricato correttamente e che la pressione e la velocità siano adatte. Se il problema persiste, riavviare il plotter dopo 5 secondi di spegnimento.

Come regolare la velocità e la pressione di taglio?

Sul pannello di controllo, utilizzare i pulsanti P1 e P2 per regolare rispettivamente la velocità (mm/s) e la pressione (gf) della lama sinistra e destra. I valori raccomandati variano a seconda del materiale: più il materiale è spesso, più la pressione deve essere alta.

Il plotter non si accende, cosa fare?

Verificare che il cavo di alimentazione sia ben collegato e che la presa sia alimentata. Controllare il fusibile situato vicino alla presa di corrente; se è bruciato, sostituirlo con un fusibile dello stesso valore. Se il problema persiste, contattare il supporto tecnico.

Come pulire il plotter?

Scollegare il plotter. Usare un panno morbido e asciutto per rimuovere polvere e residui di taglio. Non versare liquidi all'interno. Pulire regolarmente i rulli di alimentazione e la guida.

Cosa significa il codice di attivazione sull'adesivo del frigorifero?

Il codice di attivazione (PSN) è necessario per scaricare il software SignMaster CUT. Si trova su un adesivo all'interno della scatola, spesso su un supporto simile a un frigorifero. Inserire questo codice sul sito di download per ottenere il software.

MANUALE UTENTE SK-870L Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Contenuto

ÿ.Precauzioni....2

ÿ. Introduzione alle parti principali....3

1. Parametri tecnici....4-5

ÿ. Descrizione dei pulsanti di controllo e istruzioni per l'uso....6

ÿ. Gruppo lama....7-9

ÿ. Installazione di software e driver....10-12

ÿ. Collegamento del software e della macchina....13-16

ÿ.Precauzioni

1. Prima di accendere il plotter da taglio, è necessario rimuovere il materiale protettivo.
2. Controllare l'etichetta sul retro del plotter per confermare che la potenza nominale la tensione richiesta dal plotter corrisponda alla tensione della base di alimentazione.
3. Per prima cosa assicurati che l'interruttore di alimentazione sia spento, quindi d'alliegentatore in una presa di corrente dotata di messa a terra.
4. Non toccare il cavo di alimentazione con le mani bagnate per evitare scosse elettriche.
5. Utilizzare solo il cavo di alimentazione, il cavo dati fornito con questo prodotto o sostituzioni approvate dal produttore.
6. Non far cadere oggetti metallici e liquidi nella macchina per evitare malfunzionamento.
7. Dopo lo spegnimento, è necessario attendere altri 5 secondi per accendere il taglio nuovamente il plotter, altrimenti si danneggerà il plotter da taglio.
8. In caso di temporali, portare l'interruttore di alimentazione su OFF e scollegare il cavo di alimentazione.
9. Si prega di non modificare privatamente i componenti del produttore.
10. Il produttore si riserva il diritto di modificare le specifiche del prodotto senza preavviso.
11. Il produttore è tenuto solo agli obblighi di legge del prodotto venduto agli utenti e non sopporta altre perdite causate dal malfunzionamento del prodotti.
12. Senza il permesso della nostra azienda, nessuna parte di questo manuale può essere copiata o trasmesso in qualsiasi nome.
13. Utilizzare l'adattatore fornito con questo prodotto. Non utilizzare altri adattatori. L'utilizzo con un adattatore di tensione errato può causare scosse elettriche, rischi di incendio o danni alla macchina.

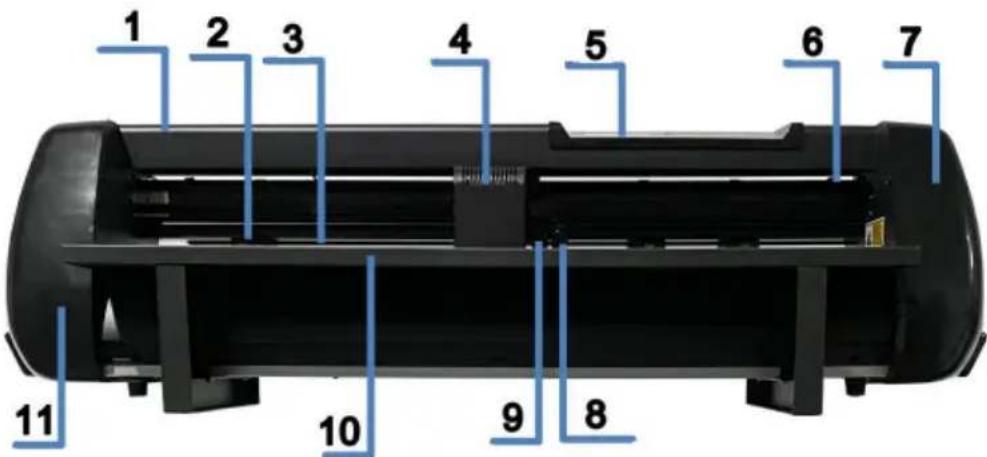

ÿ. Introduzione per le parprincipali

1. Copertura per guida	2. Kit rullo di pressione
3. Rullo per alimentazione carta	4. Carrozza
5. Pannello operativo 7.	6. Interruttore di ripristino
Copertura destra 9.	8. Portacoltellodestro
Portacoltello sinistro	10. Piattaforma di lavoro
11. La coperturasinistra

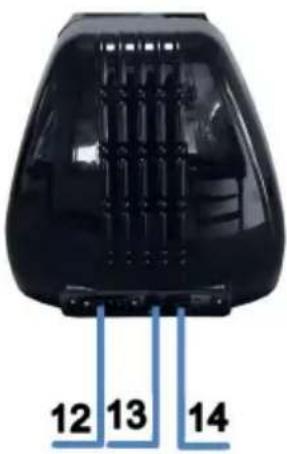

Lato sinistro

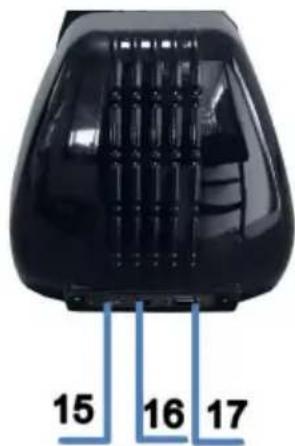

Lato destro

1. Presa di corrente
2. Portafusibile
3. L'interruttore di alimentazione
4. Porta U-disk
5. Porta USB
6. porta seriale

Portacoltello perindentatura

ÿ. Parametritecnici

Articolo\Modello		SK-870LSK-720ISK-1350L
Larghezza di alimentazione massima	720 mm (28,3 pollici) 870 mm (34,25 pollici) 1.350 mm (53,15 pollici)
Larghezza di tagliomassima	23,6 pollici (600 mm) 29,5 pollici (750 mm) 48,4 pollici (1230
Spessore di taglio	1mm
Velocità/Pressione	20-600 mm/s 20-500gf
Respingente	16 milioni
Schermo LCD	CN/IT
Regolazione della velocità in tempo reale	Supporto
Interfaccia	USB+U-DISK+COM
Funzione diritaglio	Supporto
Precisione di ritaglio	± 0,1 mm
Rapporto di risoluzione	0,0245 mmpasso
Formato della lingua	HPGL
Voltaggio	AC85-264V, 50/60Hz

Scatola degliaccessori

	Articolo	Quantità	Unità
1	Plotter da taglio	1	Impostato
2	Cavo di alimentazione	1	PC
3	Lama	1	Scatola
4	Porta lama	1	PC
5	Portapenne	1	PC
6	Portacoltello per indentatura	1	PC
7	Cavo USB	1	PC
8	Driver USB	1	PC
9	software	1	pc
Per proteggere la macchina, utilizzare solo gli accessori in questo scatola degliaccessori

ÿ.Descrizione dei pulsanti di controllo e istruzioni per l'uso

P1 è la finestra di velocità e pressione della

P2 è la finestra di velocità e pressione della

lamasinistra

P1 On-line 600mm/S 130g

Origine

Origine

lama corretta

Imposta il rapporto di trasmissione

dell'asse Y User settings ScaleY 500.0

Imposta l'ingranaggio dell'asse X

rapporto ScaleX 502.0

Imposta l'interfaccia della luccossa

User settings Laser

Imposta il valore di offset dell'asse X della lamasinistra

Finestra di correzione automatica

User settings Detect Auto

Imposta il valore di offset dell'asse Y della lama sinistra

User settings PointY -0770

Imposta il valore di offset dell'asse X della lama destra

User settings PointX2 1200

Imposta il valore di offset dell'asse Y della lama destra

User settings PointY2 -0060

Visualizza l'interfaccia della versione

User settings Ver:

OFFLINE

ÿ. Gruppolama

1. Montare la lama nel supporto, vedere seguito:

(Vista dell'aspetto)

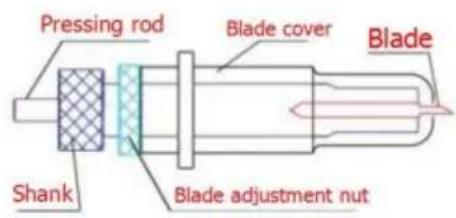

(Vista esplosa)

1. Allentare il dado di regolazione della lama e ruotare il gambo per regolare la lunghezza della la punta della lama esposta. Determinare la lunghezza della punta in base allo spessore della materiale.

La punta della lama è troppo lunga

La punta della lama è troporta

1. Premere l'asta di pressione quando si desidera cambiare la lama. Estrangea la quando èesposto.

Non toccare la punta della lama con le dita, altrimenti il dito si ferirà e la punta sarà

smussare.

ÿ. 1. Download e installazione del software di sistewindows

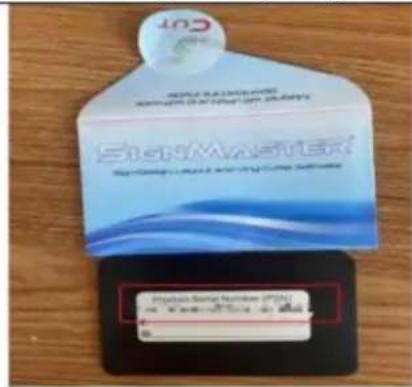

1. Apri l'adesivo del frigorifero (immagine 1), visualizza il codice di attivazione sopra (immagine

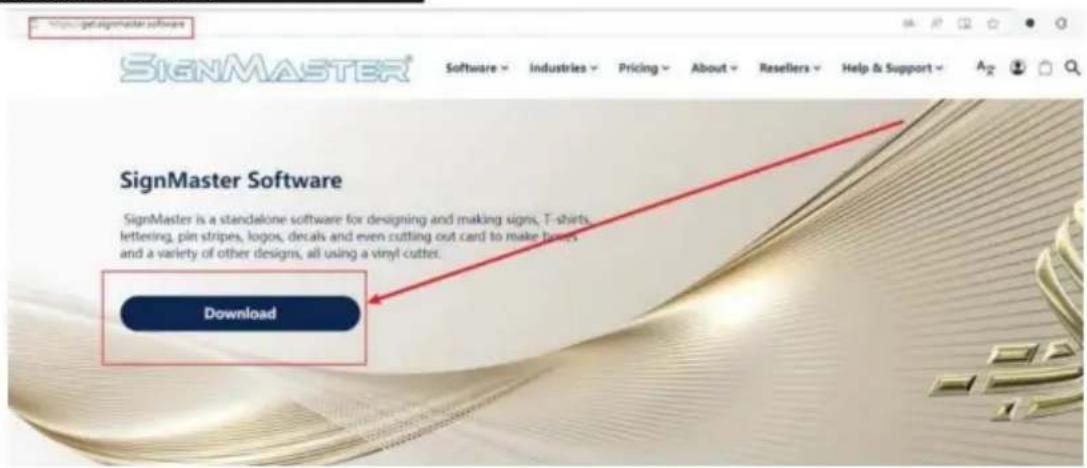

1. Apri il link per il download qui sotto e vai al sito ufficiale per scaricare il software. Clicca per scaricare

https://

get.signmaster.software/

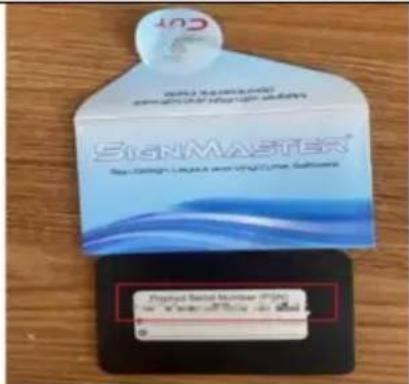

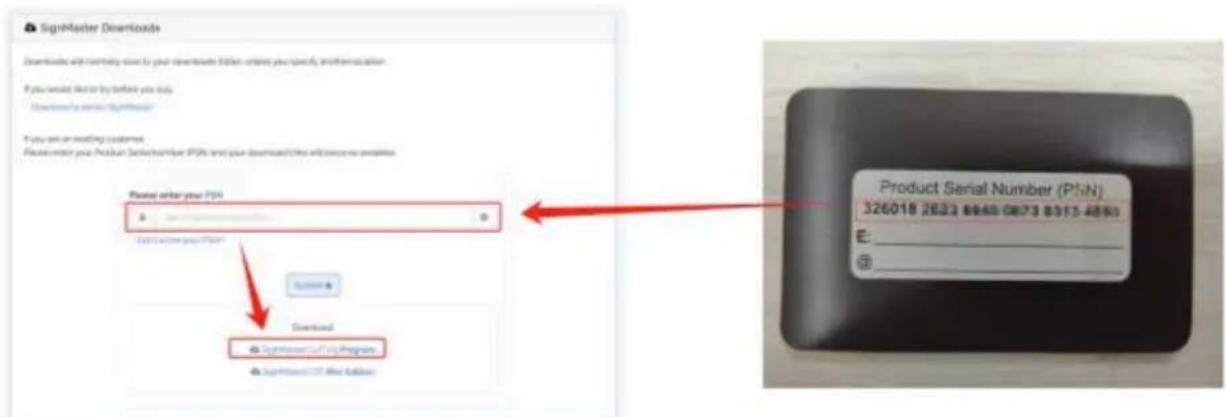

1. Il codice di attivazione PSN richiesto dal sito web è il codice numerico sopra il post del frigorifero. (foto 4)

1. Una volta scaricato, chiudere tutti i software antivirus prima di installarlo4)(foto

Double click

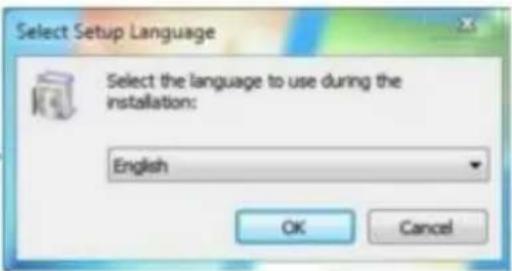

Select the language

2. Collegamento del software e della macchina 1. Aprire il

software, selezionare il contenuto da tagliare e fare clic su Invia al plotter da taglio

Fare clic sull'icona del coltello da intaglio nella caseda

(foto 5-1)

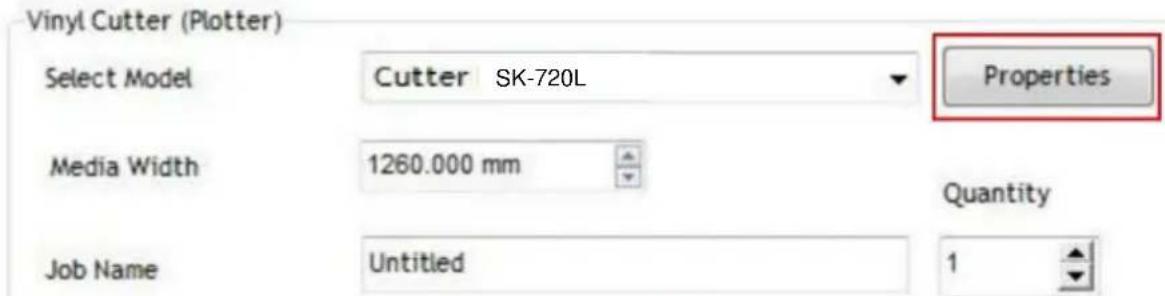

Fare clic suProprietà

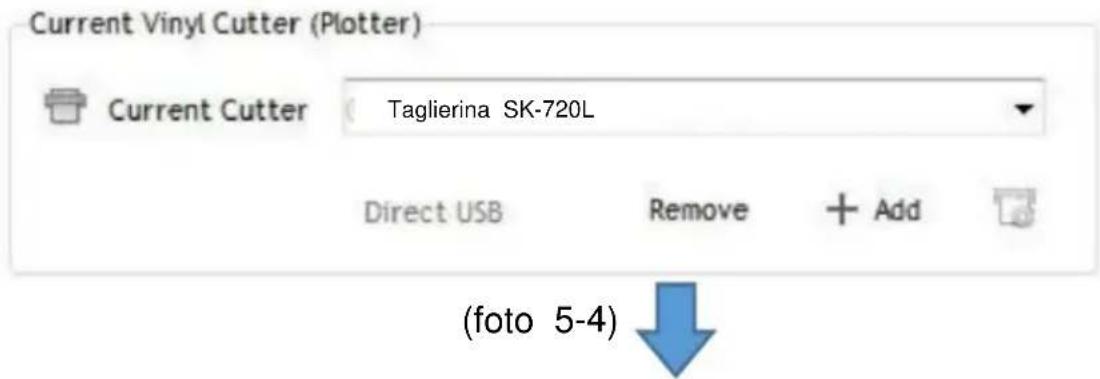

Seleziona il modello della macchina

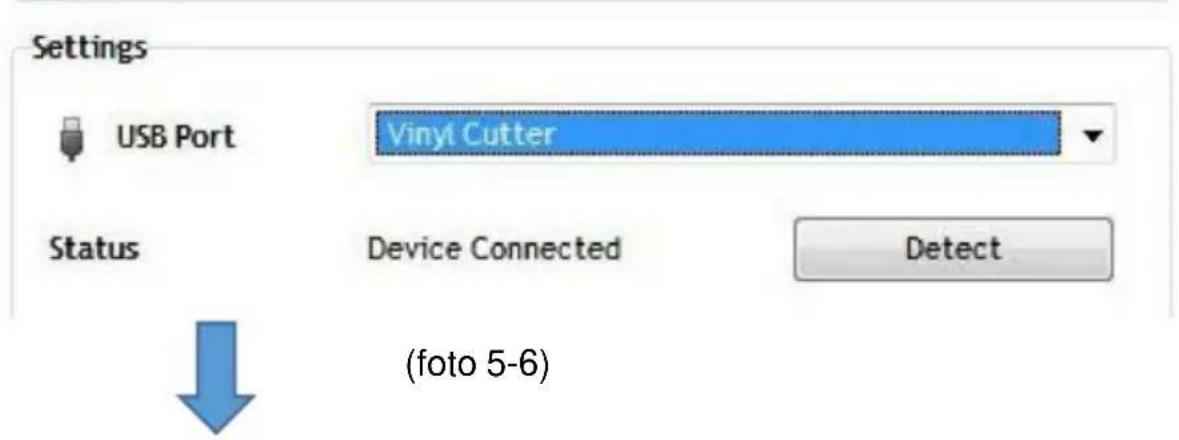

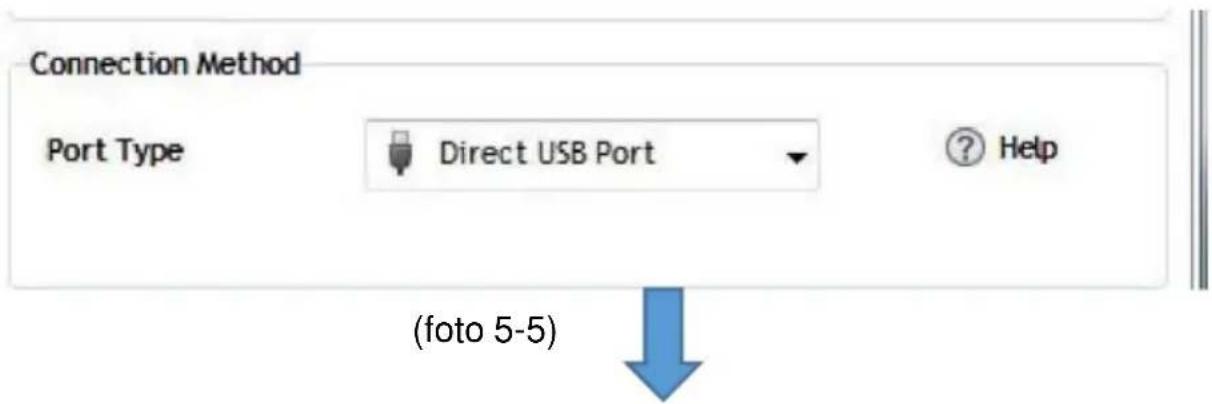

Seleziona la porta USBiretta

Driver di selezione discesa

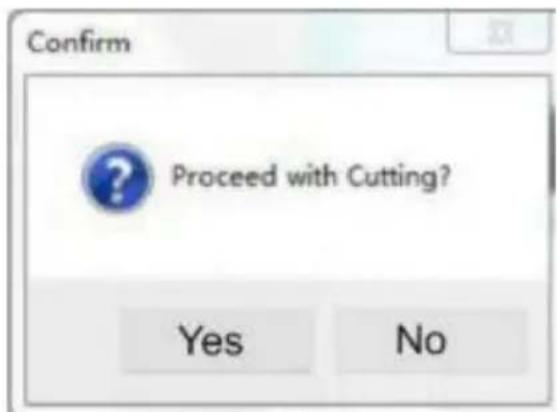

Clicca su taglia ora

Clicca su tagliàra

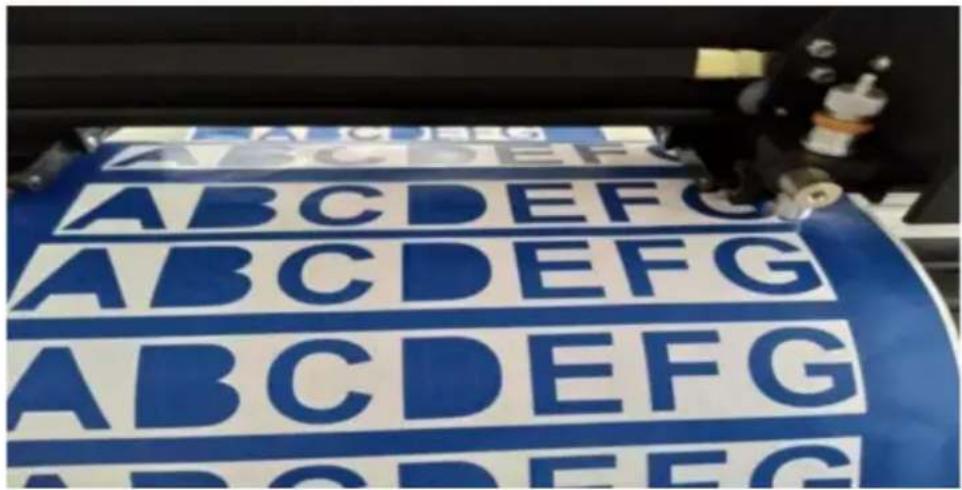

L'output è completato e il plotter da tagliotagiando

(foto 5-10)

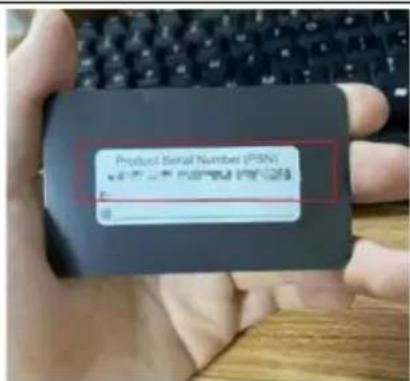

ÿ.1. Download e installazione del software di sistema MAC 1. Aprire l'adesivo del frigorifero (immagine 6), visualizzare il codice di attivazione sopra (immagine

(foto 6) (foto 7)

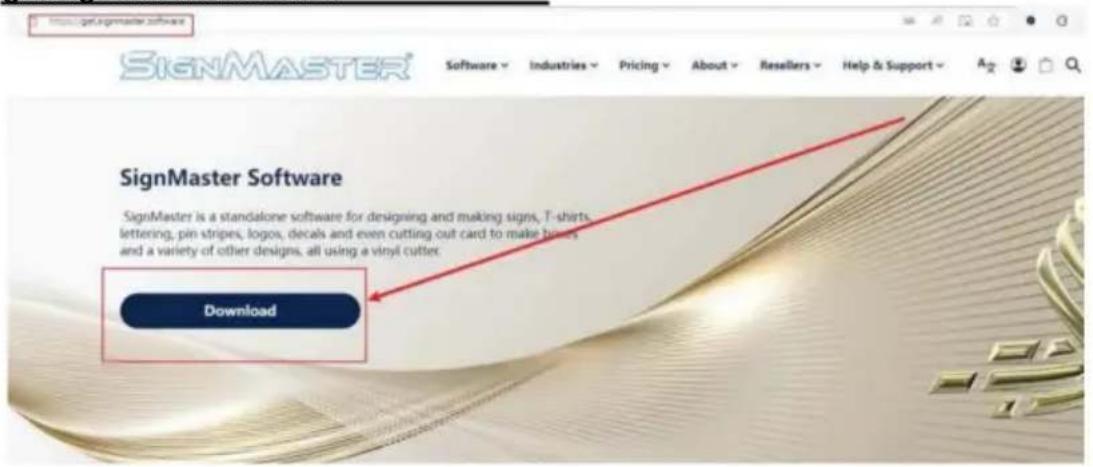

1. Apri il link per il download qui sotto e vai al sito ufficiale per scaricare il software. Clicca per scaricare

https://

get.signmaster.software/

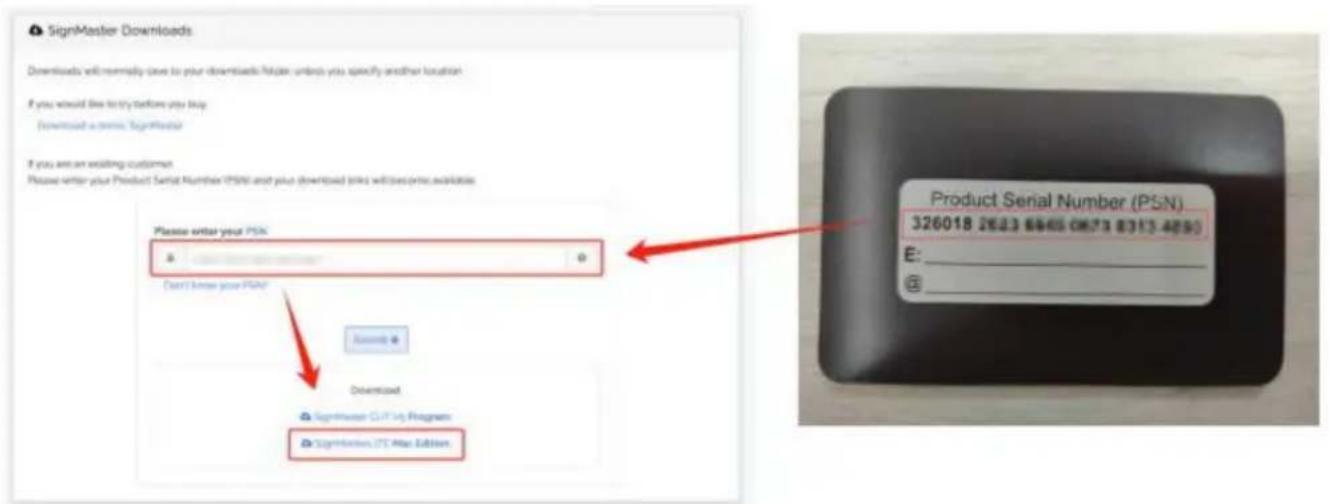

1. Il codice di attivazione PSN richiesto dal sito web è il codice numerico sopra il post del frigorifero. (foto 9)
