Producttype	Professionele snijplotter
Merk	Vevor
Model	SK-870L
Maximale snijbreedte	870 mm (34,25 inch)
Maximale invoerbreedte	870 mm
Maximale snijdikte	≤ 1 mm
Snijsnelheid	20 tot 600 mm/s
Snijdruk	20 tot 50 gf
Snijnauwkeurigheid	± 0,1 mm
Resolutie	0,0245 mm/stap
Interfaces	USB, U-DISK, seriële poort (COM)
Voeding	AC 85-264 V, 50/60 Hz
Display	LCD-scherm
Interface taal	Chinees, Engels
Herfunctie	Ja
Real-time snelheidsaanpassing	Ja
Ondersteund bestandsformaat	HPGL
Inbegrepen software	SignMaster CUT (Windows en Mac)
Meegeleverde accessoires	Stroomkabel, USB-kabel, mes, meshouder, penhouder, stempelmeshouder, USB-stuurprogramma, software
Veiligheid	Raak het mes niet aan; gebruik alleen de meegeleverde adapter; bij onweer de stekker uittrekken
Onderhoud	Regelmatig resten verwijderen; geen metalen voorwerpen of vloeistoffen inbrengen

Veelgestelde vragen - SK-870L Vevor

Hoe installeer ik het mes op de snijplotter?

Monteer het mes in de meshouder. Draai de stelmoer los, pas de puntlengte aan op basis van de materiaaldikte en draai weer vast. De punt moet net genoeg uitsteken om te snijden zonder de ondergrond te beschadigen.

Hoe verbind ik de snijplotter met een Windows-computer?

Download de SignMaster CUT-software via de link met de activeringscode. Installeer de software na het uitschakelen van de antivirus. Verbind de snijplotter via USB, selecteer in de software het model SK-870L en de directe USB-poort.

Wat te doen als het snijden niet nauwkeurig is?

Controleer eerst of het mes correct is geïnstalleerd en de punt niet bot is. Pas vervolgens in het gebruikersinstellingenmenu de offsetwaarden voor de X- en Y-as (PointX, PointY) voor elk mes aan. Gebruik indien nodig de automatische correctiefunctie.

Kan ik een andere netadapter gebruiken?

Nee, gebruik alleen de meegeleverde adapter. Het gebruik van een verkeerde adapter kan elektrische schokken, brand of schade aan de machine veroorzaken.

Hoe vervang ik het mes?

Druk op de drukstang om het oude mes los te maken en verwijder het. Plaats een nieuw mes in de meshouder. Raak de punt nooit met de vingers aan om letsel te voorkomen en de scherpte te behouden.

Waarom snijdt de plotter niet na meerdere pogingen?

Controleer of de aan/uit-schakelaar aan staat en de stroomkabel is aangesloten. Zorg ervoor dat het materiaal correct is geladen en dat de druk en snelheid geschikt zijn. Als het probleem aanhoudt, start u de plotter na 5 seconden uitschakeling opnieuw op.

Hoe stel ik de snelheid en snijdruk in?

Gebruik op het bedieningspaneel de knoppen P1 en P2 om respectievelijk de snelheid (mm/s) en druk (gf) van de linker- en rechtermes aan te passen. De aanbevolen waarden variëren per materiaal: hoe dikker het materiaal, hoe hoger de druk.

De plotter gaat niet aan, wat te doen?

Controleer of het netsnoer goed is aangesloten en het stopcontact stroom geeft. Controleer de zekering bij de stroomaansluiting; als deze is doorgebrand, vervang deze dan door een zekering met dezelfde waarde. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe maak ik de plotter schoon?

Koppel de plotter los van de stroom. Gebruik een zachte, droge doek om stof en snijresten te verwijderen. Giet geen vloeistoffen in de machine. Maak regelmatig de invoerrollen en de geleiderail schoon.

Wat betekent de activeringscode op de sticker van de koelkast?

De activeringscode (PSN) is nodig om de SignMaster CUT-software te downloaden. Deze staat op een sticker in de doos, vaak op een houder die op een koelkast lijkt. Voer deze code in op de downloadwebsite om de software te verkrijgen.

GEBRUIKSAANWIJZING SK-870L Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Inhoud

ÿ.Voorzorgsmaatregelen....2

ÿ. Inleiding voor de belangrijkste onderdelen....3

ÿ. Technische parameters....4-5

ÿ. Beschrijving van de bedieningsknoppen en bedieningsinstructies......6

ÿ. Mesmontage....7-9

ÿ. Software- en driverinstallatie....10-12

ÿ. Verbinding van software en machine....13-16

ÿ.Voorzorgsmaatregelen

1. Het beschermende materiaal moet worden verwijderd voordat de snijplotter wordt ingeschakeld.
2. Controleer het label aan de achterkant van de plotter om te bevestigen dat de nominale De spanning die de plotter nodig heeft, komt overeen met de spanning van het stopcontact.
3. Zorg er eerst voor dat de aan/uit-schakelaar uit staat en sluit vervolgens de voeding aan in een geaard stopcontact.
4. Raak het netsnoer niet aan met natte handen om een elektrische schok te voorkomen.
5. Gebruik alleen het netsnoer of de datakabel die bij dit product is geleverd, of door de fabrikant goedgekeurde vervangingen.
6. Laat geen metalen voorwerpen en vloeistoffen in het apparaat vallen om storing.
7. Nadat u het apparaat hebt uitgeschakeld, moet u nog 5 seconden wachten voordat u het apparaat weer inschakelt. plotter opnieuw, anders zal dit schade aan de snijplotter veroorzaken.
8. Bij onweer zet u de aan/uit-schakelaar op UIT en haalt u de stekker uit het stopcontact.
9. Wijzig de componenten van de fabrikant prété.
10. De fabrikant behoudt zich het recht voor om productspecificaties zonder voorafgaande kennisgewijziggeen.

voorafgaande kennisgeving.

1. De fabrikant draagt alleen de wettelijke verplichtingen van het product zelf dat verkocht wordt. aan de gebruikers, en draagt geen andere verliezen die worden veroorzaakt door het niet goed functioneren van de producten.
2. Zonder toestemming van ons bedrijf mag geen enkel deel van deze handleiding worden gekopieerd onder welke naam dan ook wordenergedragen.
3. Gebruik de bij dit product geleverde adapter. Gebruik geen andere adapters. adapters. Gebruik met een adapter met een verkeerde spanning kan een elektrische schok veroorzaken, brandgevaar of schade aan de machine.

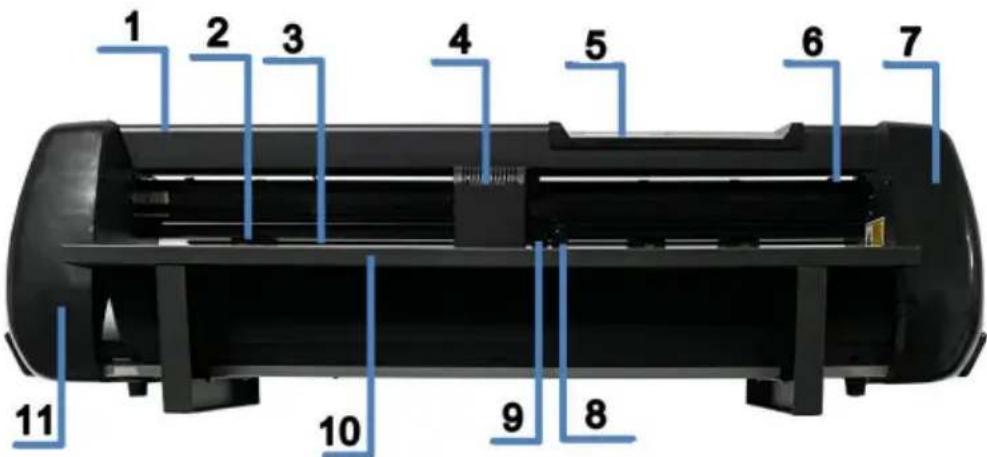

ÿ. Inleiding voor de belangrijkstønderdelen

1. Afdekking voor	2. Knijprolset
railgeleider 3. Rol voor	4. Vervoer
papierinvoer 5.	6. Resetschakelaar
Bedieningspaneel 7.	8. Rechter meshouder
De rechterafdekking 9. Linkermeshouder	10. Werkplatform
11. Delinkerklep

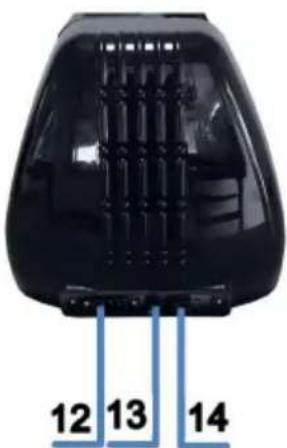

Linkerkant

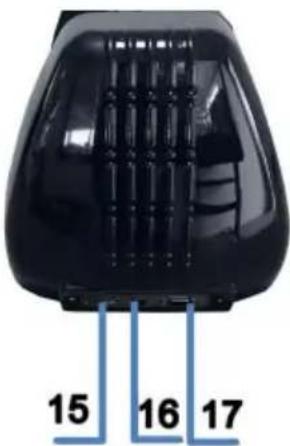

Rechterkant

1. Stopcontact
2. Zekeringhouder
   14.De aan/uit-schakelaar
   15.U-schijfpoort
   16.USB-poort
   17.seriële poort

3. Zekeringhouder
   14.De aan/uit-schakelaar
   15.U-schijfpoort
   17.seriële poort

4. Stopcontact
   16.USB-poort

ModelItem		SK-870LSK-720ISK-1350L
Maximale invoerbreedte	28,3 inch (720 mm)	34,25 inch (870 mm)	53,15 inch (1350 mm)
Maximale snijbreedte	23,6 inch (600 mm)	29,5 inch (750 mm)	48,4 inch (1230
Snijdikte	ÿ1 mm
Snelheid/Druk	20-600 mm/s 20-50gf
Buffer	16M
LCD-scherm	CN/EN
Realtime snelheidsaanpassing	Steun
Interface	USB+U-DISK+COM
Hersnijfunctie	Steun
Nauwkeurigheid bij het opnieuwenijden	±0,1 mm
Resolutieverhouding	0,0245 mm/stap
Taalformaat	HPGL
Spanning	AC85-264V, 50/60Hz

Accessoirebox

	Item	Hoeveelheid	Eenheid
1	Snijplotter	1	Set
2	Stroomkabel	1	pc
3	Blad	1	Doos
4	Meshouder	1	pc
5	Penhouder	1	pc
6	Houder voor inkepingsmes	1	pc
7	USB-kabel	1	pc
8	USB-stuurprogramma	1	pc
9	software	1	computer
Om de machine te beschermen, mag u alleen de accessoires in deze gebruiksaanwijzing gebruiken.accessoiredoos

ÿ.Beschrijving van bedieningsknoppen en bedieningsinstructies

P1 is het linkerbladsnelheids- en

drukvenster

P1 On-line 600mm/S 130g

Oorsprong

Oorsprong

P2 is het juiste bladsnelheids- en

drukvenster

Stel de X-as-offsetwaarde van het linkerbladn

Stel de rode lichtinterfacien

User settings Laser

Automatisch correctievenster

User settings Detect Auto

Stel de Y-as-offsetwaarde van het linkerblad in

User settings PointY -0770

Stel de X-as-offsetwaarde van het rechterblad in

User settings PointX2 1200

Stel de Y-as-offsetwaarde van het rechterbladn

User settings PointY2 -0060

Interface voor weergaveversie

User settings Ver:

OFFLINE

ÿ. Mesmontage

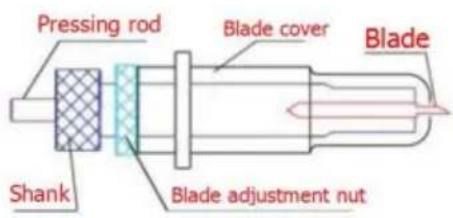

1. Monteer het mes in de houder, hieronder:

(Uiterlijk weergave)

(Explodeerde weergave)

1. Draai de moer van de mesafstelling los en draai de schacht om de lengte van het mes af te stellen. de blootgestelde punt van het blad. Bepaal de puntlengte op basis van de dikte van het blad. materiaal.

De punt van het blad is te lang

De punt van het blad is te kort

1. Druk op de persstang wanneer u het mes wilt verwisselen. Verwijdaeshet wanneer het wordt blootgesteld.

Raak de punt van het mes niet met uw vingers aan, anders raakt uw vinger gewond en wordt de punt beschadigd. bot.

ÿ. 1. Windows-systeemsoftware downloaden en installeren

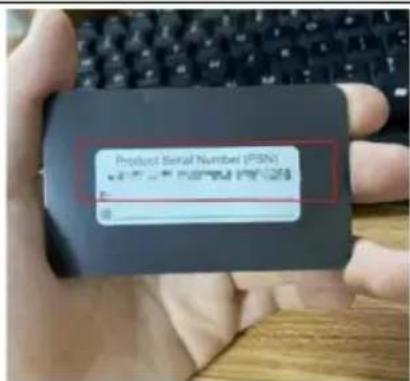

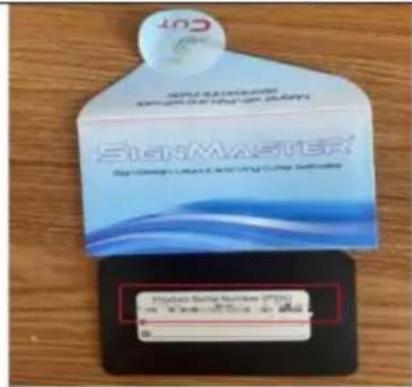

1. Open de koelkaststicker (foto 1). Bekijk de activeringscode hierboven2foto

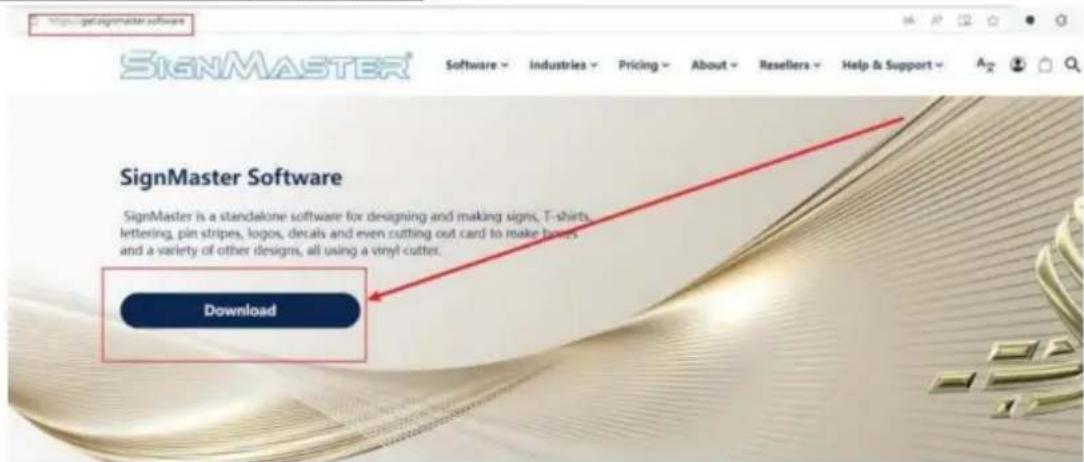

1. Open de onderstaande downloadlink en ga naar de officiële website om de software te

downloaden. Klik om

te downloaden: https://get.signmaster.software/

1. Sluit na het downloaden alle antivirussoftware voordat u deze installeert.4)(foto

Double click

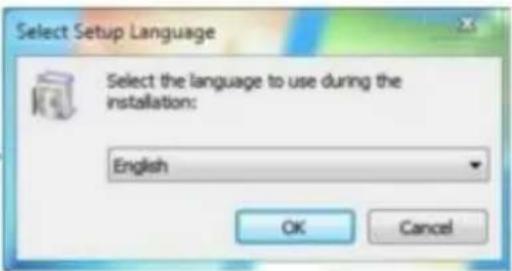

Select the language

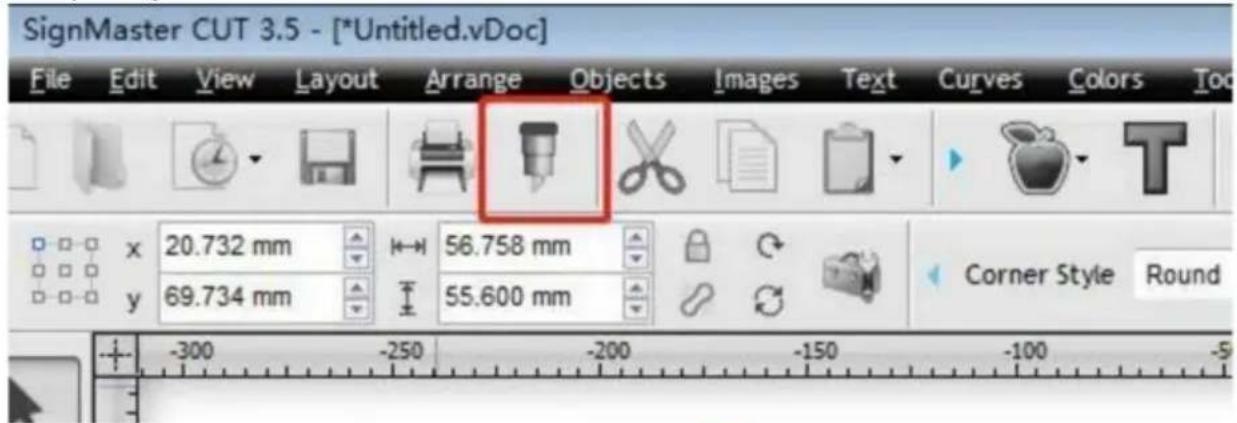

1. Verbinding van software en machine 1. Open de software, selecteer de snij-inhoud en klik op verzenden naar de snijplotter Klik op het snijmespictogram in het rodeak

(foto 5-1)

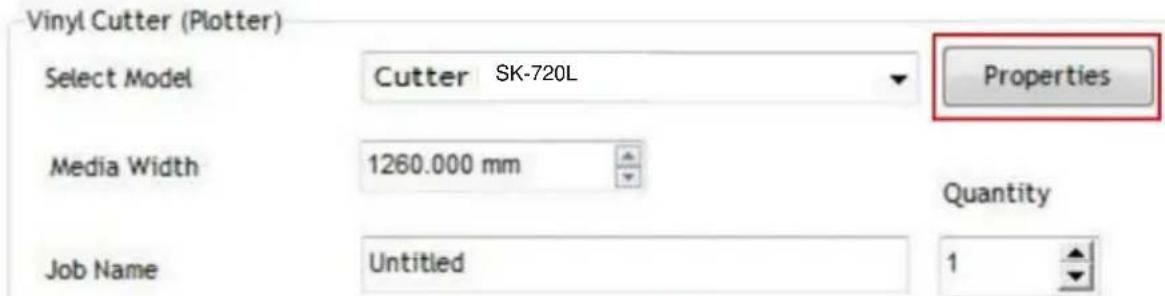

Klik opeigenschappen

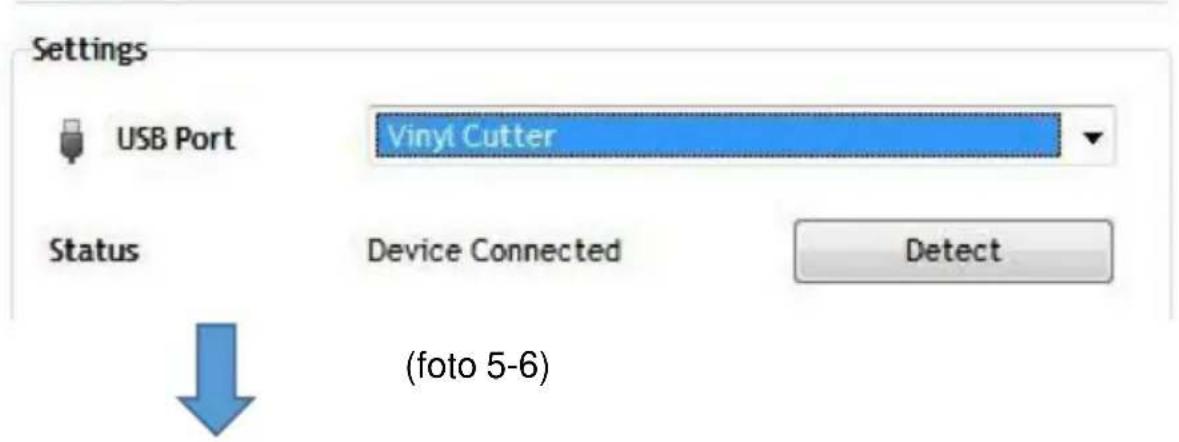

Keuzemenu voor driverselecteren

De uitvoer is voltooid en de snijplotter is aanshieden

(foto 5-10)

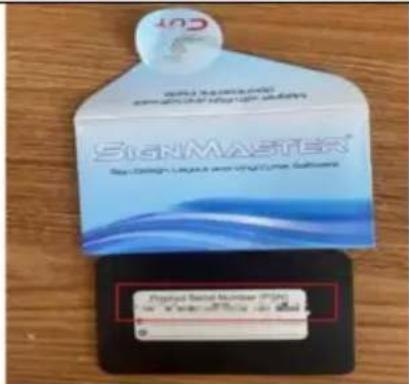

ÿ.1. Downloaden en installeren van de MAC-systeemsoftware 1. Open de sticker op de koelkast (foto 6). Bekijk de activeringscode hierboven7)(foto

(foto 6) (foto 7)

1. Open de onderstaande downloadlink en ga naar de officiële website om de software te downloaden. Klik om
