Type de produit	Cric à souder pour remorque (montage sur tube)
Marque	Vevor
Modèle	R20TSR
Capacité de levage	2000 lb (907 kg)
Type de montage	Support de tube à souder (soudure d'angle de 3/16")
Type de manivelle	Vent de dessus (top wind)
Plage de hauteur	11,1 - 21 pouces (28,2 - 53,3 cm)
Course de la vis	10 pouces (25,4 cm)
Taille du pied	7 x 3,93 pouces (rectangulaire)
Hauteur du produit (sans poignée)	16,5 pouces (41,9 cm)
Matériau principal	Acier
Alimentation	Manuelle (à manivelle)
Fonction principale	Soulever et abaisser la remorque pour l'attelage
Sécurité	Porter des lunettes de protection ; ne pas dépasser la capacité ; utiliser sur surface plane et dure ; ne jamais mettre de parties du corps sous la charge
Entretien	Vérifier régulièrement les vis ; inspecter les tubes avant chaque utilisation
Nettoyage	Eau et savon doux
Lubrification	Huile légère sur les points de pivot et la tige de vis (au moins une fois par an)
Pièces détachées et réparabilité	Contacter le support VEVOR via www.vevor.com/support
Garantie	Assistance technique et certificat de garantie électronique (voir site VEVOR)

FOIRE AUX QUESTIONS - R20TSR Vevor

Comment installer le cric R20TSR sur ma remorque ?

Le cric doit être soudé sur le tube du châssis. Positionnez le support de tube mâle avec un des quatre trous orienté vers le haut et perpendiculaire au châssis. Soudez sur toute la surface de contact avec une soudure d'angle de 3/16". Assurez-vous que la soudure est réalisée par un soudeur certifié.

Quelle est la capacité de levage maximale du R20TSR ?

La capacité de levage est de 2000 lb (907 kg). Ne jamais dépasser cette charge.

Comment utiliser le cric pour soulever ou abaisser la remorque ?

Tournez la poignée dans le sens des aiguilles d'une montre pour soulever, et dans le sens inverse pour abaisser. Assurez-vous que la remorque est sécurisée et que le cric est sur une surface plane et dure.

Quel entretien est nécessaire pour le cric R20TSR ?

Nettoyez occasionnellement avec de l'eau et du savon doux. Lubrifiez les points de pivot avec une huile légère. Au moins une fois par an, appliquez de l'huile sur la tige de vis. En environnement marin, rincez à l'eau douce et lubrifiez.

Puis-je utiliser ce cric pour changer un pneu ou effectuer une maintenance sous la remorque ?

Non, ce cric est conçu uniquement pour le mouvement vertical de la remorque lors de l'attelage. Ne jamais soulever la remorque pour du changement de pneu ou de l'entretien.

Le cric peut-il être utilisé sur des surfaces inclinées ?

Non, il doit être utilisé sur des surfaces planes, horizontales et dures capables de supporter la charge.

Que faire si la vis est endommagée ou pliée ?

Inspectez les tubes du cric avant chaque utilisation. S'ils sont pliés ou endommagés, remplacez-les. Contactez le support VEVOR pour obtenir des pièces de rechange.

Comment contacter le support technique VEVOR ?

Rendez-vous sur le site www.vevor.com/support pour obtenir de l'aide technique et le certificat de garantie électronique.

Puis-je souder le cric sur n'importe quel type de tube ?

Le cric est conçu pour un montage sur tube. Avant de souder, polissez la couche galvanisée ou la rouille pour assurer une bonne soudure. La soudure doit être réalisée par un soudeur certifié.

Quelles sont les précautions de sécurité à respecter ?

Portez toujours des lunettes de protection. Ne laissez personne sous la charge. Ne dépassez pas la capacité. Assurez-vous que la remorque est immobilisée. Gardez les enfants à distance.

MODE D'EMPLOI R20TSR Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

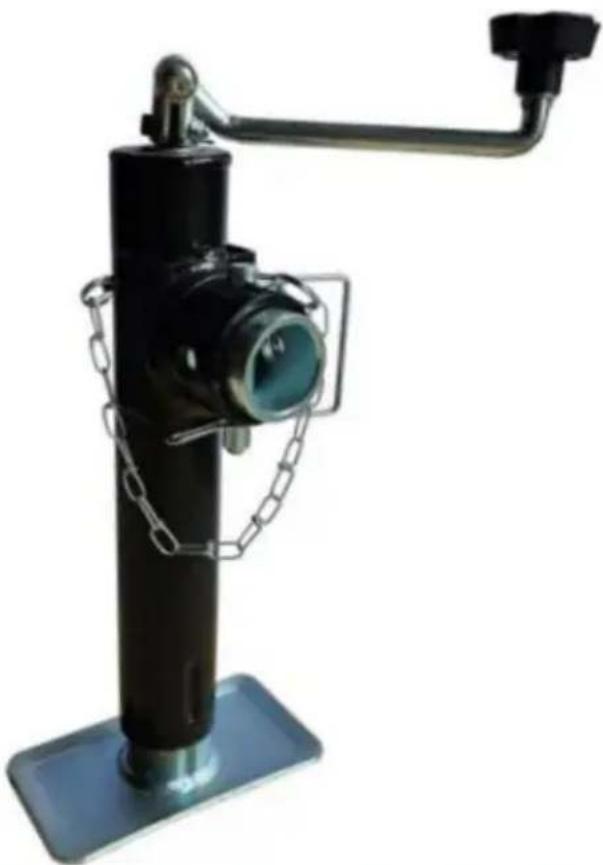

CRIC À SOUDER POUR MONTAGE SUR TUBE

MODÈLE : R20TSR

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORT DE TUBE CRIC À SOUDER

MODÈLE : R20TSR

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

WARNING

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'un service ou une maintenance procédure comporte un risque de sécurité et peut entraîner la mort ou blessures graves si elles ne sont pas effectuées en toute sécurité et dans les paramètres définis présentées dans ce manuel.

2. Portez toujours des lunettes de protection lorsque vous effectuez des travaux d'entretien ou de maintenance. au véhicule. D'autres équipements de sécurité à prendre en compte seraient des protections auditives protection, des gants et éventuellement un écran facial complet, selon la nature du service.

3. Ne laissez jamais une personne non familière avec ce produit installer, utiliser ou entretenir ce produit.

4. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pied correctement installé.

5. Ne jamais actionner le cric ou atteler la remorque sans empêcher la remorque de bouger. de rouler.

6. N'exercez jamais de forces latérales excessives sur le cric de la remorque.

7. Ne laissez jamais personne, y compris l'opérateur, mettre des parties du corps sous le cric de la remorque ou sous la charge supportée pendant le fonctionnement du cric.

8. Ne jamais dépasser la capacité de charge!

9. N'utilisez jamais un cric de remorque pour soulever la remorque en vue d'un entretien ou d'un changement de pneu.

10. Ne déplacez jamais la remorque avant que le cric de la remorque ne soit complètement rétracté.

11. Gardez les enfants et les spectateurs éloignés de la zone de travail pendant Utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.

12. N'utilisez pas le cric là où il y a un risque d'incendie ou de explosion ; par exemple, en présence de liquides, de gaz ou de poussières inflammables. Le cric peut créer des étincelles qui peuvent enflammer des liquides, des gaz ou de la poussière inflammables.

13. Il doit être utilisé sur des surfaces planes, horizontales et dures capables de supporter une charge.

14. N'utilisez pas de blocs pour augmenter la garde au sol.

15. Lorsque vous utilisez le pied ou la jambe tombante, assurez-vous que la goupille fournie est entièrement inséré à travers les deux côtés de la chambre à air et du tube de descente avant d'utiliser le cric.

16. Si le cric de la remorque est doté d'un pied de support, n'essayez jamais de régler le pied de support. lorsqu'il y a une charge sur le cric.

Note:

1. Le cric est conçu uniquement pour le mouvement vertical de la remorque.
2. Un levage rapide et continu n'est pas recommandé pour éviter l'échauffement des engrenages et réduire la durée de vie.
3. Avant de souder, polissez la couche galvanisée ou la couche de rouille pour éviter les soudage.

MODÈLE ET PARAMÈTRES

Modèle	R20TSR
Capacité	2000 livres
Type de support de montage	Support de tube à souder
Type de manivelle	Vent de dessus
Gamme	11,1-21 pouces
Course de la vis	10 pouces
Taille du pied	7x3,93" (rectangulaire)
Hauteur du produit	16,5" (poignée non incluse)

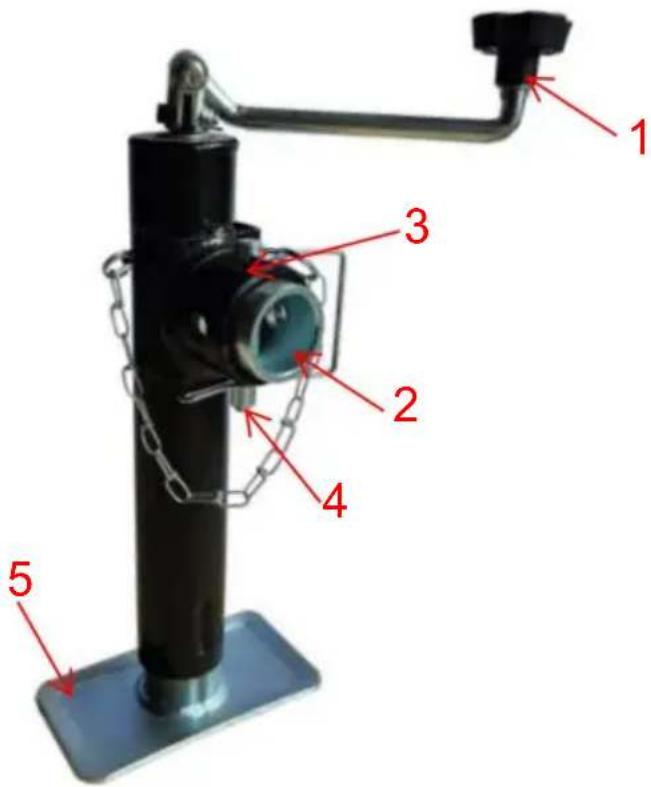

SCHÉMA DE STRUCTURE

1. Poignée 4. Tirez la goupille

2. Plaque de pied2. Tube mâle

3. Tube femelle

COMPOSANTS

	Image		NomNon.	Quantité
1			Jack (y compris le tube mâle)	1
2			Manuel d'utilisation	1

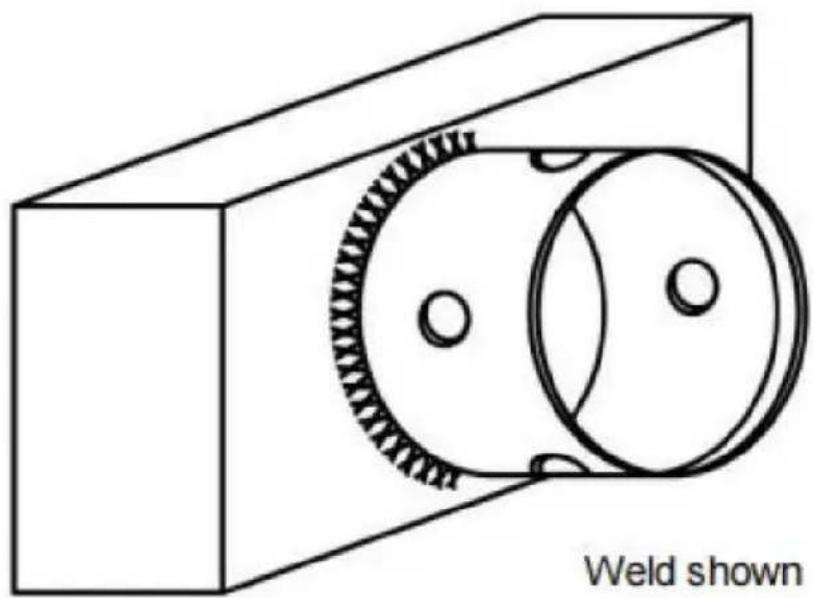

ASSEMBLÉE

1. Lors du montage du cric de remorque, il est préférable de le raccorder au véhicule tracteur pour s'assurer que la remorque est sécurisée.
2. Montez le cric selon le schéma ci-dessus. Toutes les soudures doivent être effectué par un soudeur certifié.
3. Placez le support de tube mâle de sorte que l'un des quatre trous de broche soit orienté vers le haut et perpendiculaire au châssis de la remorque.
4. Souder sur toute la surface où le tube mâle rencontre le châssis de la remorque avec 3/16" soudure d'angle.
5. Une fois le cric monté sur la remorque, fixez l'ensemble de la poignée au cric avec boulon de fixation fourni.

OPÉRATION

1. Tournez la poignée dans le sens des aiguilles d'une montre pour soulever.
2. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour l'abaisser.

Remarque : N'oubliez pas que le cric ne doit pas gêner le véhicule ou la remorque lors des virages ou du passage sur des dos d'âne, des rampes de mise à l'eau, etc.

ENTRETIEN

1. Nettoyage occasionnel avec de l'eau et du savon doux, ainsi qu'une huile légère la lubrification des points de pivot prolongera les performances de pointe et apparence.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-les s'ils sont pliés ou endommagé.
4. Les procédures suivantes doivent être effectuées au moins une fois par an :

Appliquez une huile légère sur la tige de la vis. Si ce produit est utilisé dans un environnement marin, rincez l'ensemble du vérin et les bagues avec de l'eau fraîche eau et appliquez du lubrifiant frais.
