Tipo di prodotto	Martinet da saldare per rimorchio (montaggio su tubo)
Marca	Vevor
Modello	R20TSR
Capacità di sollevamento	2000 lb (907 kg)
Tipo di montaggio	Supporto per tubo da saldare (saldatura d'angolo da 3/16\")
Tipo di manovella	Vento dall'alto (top wind)
Intervallo di altezza	11,1 - 21 pollici (28,2 - 53,3 cm)
Corsa della vite	10 pollici (25,4 cm)
Dimensioni del piede	7 x 3,93 pollici (rettangolare)
Altezza del prodotto (senza maniglia)	16,5 pollici (41,9 cm)
Materiale principale	Acciaio
Alimentazione	Manuale (a manovella)
Funzione principale	Sollevare e abbassare il rimorchio per l'aggancio
Sicurezza	Indossare occhiali di protezione; non superare la capacità; utilizzare su superficie piana e dura; non mettere mai parti del corpo sotto il carico
Manutenzione	Controllare regolarmente le viti; ispezionare i tubi prima di ogni utilizzo
Pulizia	Acqua e sapone neutro
Lubrificazione	Olio leggero sui punti di snodo e sullo stelo della vite (almeno una volta all'anno)
Ricambi e riparabilità	Contattare il supporto VEVOR tramite www.vevor.com/support
Garanzia	Assistenza tecnica e certificato di garanzia elettronico (vedi sito VEVOR)

Domande frequenti - R20TSR Vevor

Come installare il martinetto R20TSR sul mio rimorchio?

Il martinetto deve essere saldato sul tubo del telaio. Posizionare il supporto per tubo maschio con uno dei quattro fori rivolto verso l'alto e perpendicolare al telaio. Saldare su tutta la superficie di contatto con una saldatura d'angolo da 3/16". Assicurarsi che la saldatura sia eseguita da un saldatore certificato.

Qual è la capacità di sollevamento massima del R20TSR?

La capacità di sollevamento è di 2000 lb (907 kg). Non superare mai questo carico.

Come utilizzare il martinetto per sollevare o abbassare il rimorchio?

Ruotare la maniglia in senso orario per sollevare e in senso antiorario per abbassare. Assicurarsi che il rimorchio sia sicuro e che il martinetto sia su una superficie piana e dura.

Quale manutenzione è necessaria per il martinetto R20TSR?

Pulire occasionalmente con acqua e sapone neutro. Lubrificare i punti di snodo con olio leggero. Almeno una volta all'anno, applicare olio sullo stelo della vite. In ambiente marino, risciacquare con acqua dolce e lubrificare.

Posso usare questo martinetto per cambiare un pneumatico o fare manutenzione sotto il rimorchio?

No, questo martinetto è progettato solo per il movimento verticale del rimorchio durante l'aggancio. Non sollevare mai il rimorchio per cambio pneumatico o manutenzione.

Il martinetto può essere utilizzato su superfici inclinate?

No, deve essere utilizzato su superfici piane, orizzontali e dure in grado di sostenere il carico.

Cosa fare se la vite è danneggiata o piegata?

Ispezionare i tubi del martinetto prima di ogni utilizzo. Se sono piegati o danneggiati, sostituirli. Contattare il supporto VEVOR per ottenere pezzi di ricambio.

Come contattare il supporto tecnico VEVOR?

Visita il sito www.vevor.com/support per ottenere assistenza tecnica e il certificato di garanzia elettronico.

Posso saldare il martinetto su qualsiasi tipo di tubo?

Il martinetto è progettato per il montaggio su tubo. Prima di saldare, lucidare lo strato zincato o la ruggine per garantire una buona saldatura. La saldatura deve essere eseguita da un saldatore certificato.

Quali sono le precauzioni di sicurezza da rispettare?

Indossare sempre occhiali di protezione. Non lasciare nessuno sotto il carico. Non superare la capacità. Assicurarsi che il rimorchio sia immobilizzato. Tenere i bambini a distanza.

MANUALE UTENTE R20TSR Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORTO PER TUBO

MARTINETTO A SALDATURA

MODELLO:R20TSR

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Il simbolo "ATTENZIONE" sopra riportato è un segnale che è necessario un intervento di assistenza o manutenzione.

la procedura comporta un rischio per la sicurezza e può causare la morte o lesioni gravi se non eseguite in modo sicuro e entro i parametri stabiliti avanti in questo manuale.

1. Indossare sempre protezioni per gli occhi quando si eseguono interventi di assistenza o manutenzione

al veicolo. Altri dispositivi di sicurezza da considerare sarebbero l'udito protezione, guanti ed eventualmente una visiera completa, a seconda dell'natura del servizio.

1. Non consentire mai a nessuno che non abbia familiarità con questo prodotto di installare, utilizzare o

riparare questo prodotto.

1. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.

2. Non azionare mai il cric o agganciare il rimorchio senza impedire al rimorchio di dal rotolamento.

3. Non esercitare mai forze laterali eccessive sul cric del rimorchio.

4. Non permettere mai a nessuno, compreso l'operatore, di mettere parti del corpo sotto il cric del rimorchio o sotto il carico supportato durante il funzionamento del cric.

5. Non superare mai la capacità di carico!

6. Non utilizzare mai un cric per sollevare il rimorchio per la manutenzione o la sostituzione degli pneumatici.

7. Non spostare mai il rimorchio prima che il cric sia completamente retratto.

8. Tenere i bambini e gli astanti lontani dall'area di lavoro mentre azionare l'utensile. Non permettere ai bambini di maneggiare il martinetto.

9. Non utilizzare il cric in luoghi in cui vi sia il rischio di provocare un incendio o un esplosione; ad esempio in presenza di liquidi, gas o polveri infiammabili. Il martinetto può creare scintille che potrebbero incendiare liquidi, gas o polveri infiammabili.

10. È destinato all'uso su superfici piane, livellate e dure in grado di sostenere carichi.

11. Non utilizzare blocchi per aumentare l'altezza da terra.

12. Quando si utilizza il piede o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di utilizzare il cric.

13. Se il cric del rimorchio ha un piede di caduta, non tentare mai di regolare il piede di caduta quando c'è un carico sul cric.

Nota:

1. Il cric è progettato esclusivamente per lo spostamento verticale del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il riscaldamento degli ingranaggi e riducono la durata utile.
3. Prima di saldare, lucidare lo strato zincato o lo strato di ruggine per evitare saldatura.

MODELLO E PARAMETRI

Modello	R20TSR
Capacità	2000 libbre
Tipo di staffa di montaggio	Montaggio su tubo saldato
Tipo di manovella	Vento di punta
Allineare	11,1-21 pollici
Corsa della vite	10 pollici
Misura del piede	7x3,93" (Rettangolo)
Altezza del prodotto	16,5" (maniglia non inclusa)

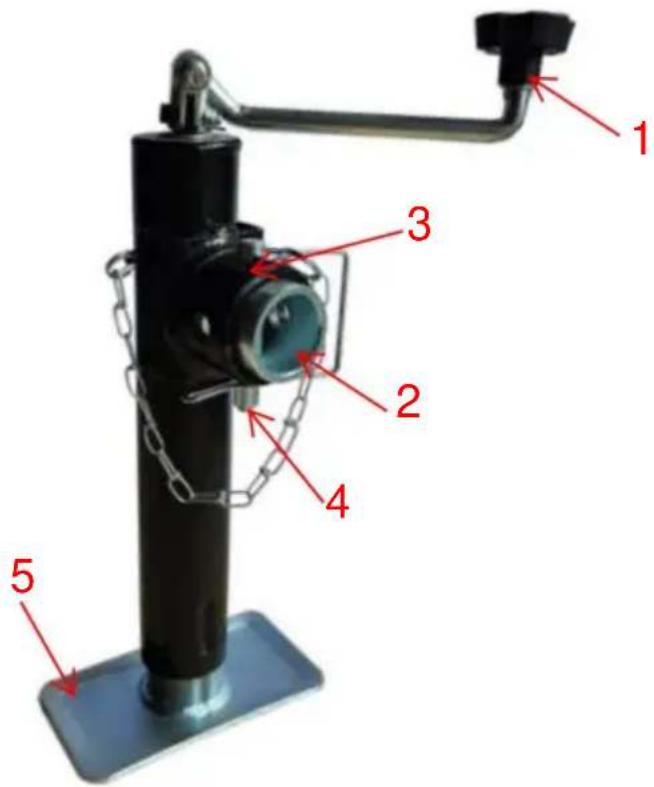

SCHEMA DELLA STRUTTURA

1. Maniglia
2. Tubo maschile

3. Tubo femminile

4. Tirare il perno

5. Piastra del piede

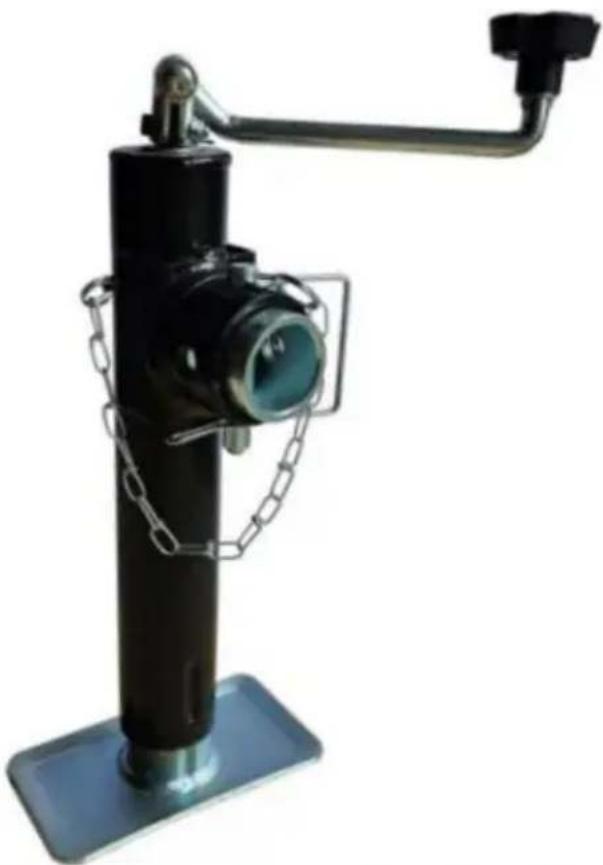

COMPONENTI

	Immagine	NomeNO.	Quantità
1		Jack (compreso il tubo maschio)	1
2		Manuale d'uso	1

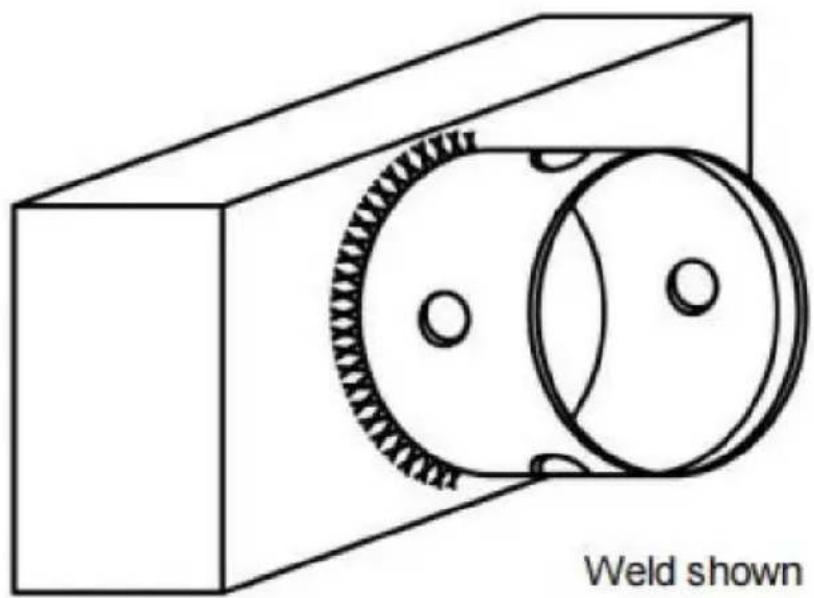

ASSEMBLAGGIO

1. Quando si monta il cric del rimorchio, è meglio agganciarlo al veicolo di traino per accertarsi che il rimorchio sia fissato saldamente.
2. Montare il martinetto in base al disegno mostrato sopra. Tutte le saldature devono essere eseguito da un saldatore certificato.
3. Posizionare il supporto del tubo maschio in modo che uno dei quattro fori dei perni sia rivolto verso l'alto e perpendicularare al telaio del rimorchio.
4. Saldare l'intera superficie in cui il tubo maschio incontra il telaio del rimorchio con 3/16" saldatura d'angolo.
5. Dopo aver montato il cric sul rimorchio, fissare il gruppo maniglia al cric con bullone di fissaggio fornito.

OPERAZIONE

1. Girare la maniglia in senso orario per sollevare.
2. Girare la maniglia in senso antiorario per abbassare.

Nota: Ricordare che il cric non deve interferire con il veicolo o il rimorchio quando si svolta o si sorpassano dossi rallentatori, rampe per barche, ecc.

MANUTENZIONE

1. Pulizia occasionale con acqua e sapone neutro, insieme a olio leggero lubrificazione dei punti di snodo, prolungherà le massime prestazioni e aspetto.
2. Controllare periodicamente che le viti siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del jack e sostituirli se piegati o danneggiato.
4. Le seguenti procedure devono essere eseguite almeno una volta all'anno:

Applicare un olio leggero allo stelo della vite. Se questo prodotto viene utilizzato in un ambiente marino, lavare il gruppo martinetto e le boccole con acqua fresca acqua e applicare lubrificante fresco.
