LD100A-030-00 - Jack Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cric idraulico scorrevole
Marca	Vevor
Modello	LD100A-030-00
Capacità di sollevamento	3 tonnellate
Metodo di sollevamento	Doppio cilindro idraulico
Diametro del piatto	100 mm
Larghezza	320 mm
Lunghezza	670 mm
Altezza minima	93 mm
Altezza massima	480 mm
Materiale	Alluminio
Alimentazione	Manuale (pompaggio idraulico)
Funzione principale	Sollevamento di veicoli
Utilizzo consigliato	Su superfici dure e piane
Sicurezza	Utilizzare con cavalletti, bloccare le ruote, non posizionarsi sotto il veicolo sostenuto solo dal cric
Manutenzione	Spurgo dell'aria prima dell'uso, cambio del fluido idraulico ogni 3 anni
Pulizia	Pulire con un panno pulito dopo ogni utilizzo
Parti di ricambio	Manico inferiore, manico superiore, tappetino del piatto
Garanzia e supporto	Assistenza tecnica online su www.vevor.com/support
Manuale	96 pagine, multilingue (FR, EN, DE, IT, NL, PL, SV)

Domande frequenti - LD100A-030-00 Vevor

Come spurgare l'aria dal sistema idraulico?

Aprire la valvola di scarico ruotando la maniglia in senso antiorario, rimuovere il tappo di riempimento dell'olio, pompare rapidamente diverse corse complete, quindi rimettere il tappo.

Che tipo di fluido idraulico utilizzare?

Utilizzare un fluido idraulico di alta qualità (venduto separatamente). Riempire fino a 1/4" sotto la parte superiore del foro di riempimento.

Qual è la capacità di sollevamento massima?

La capacità di sollevamento è di 3 tonnellate (modello LD100A-030-00).

Come abbassare il veicolo in sicurezza?

Ruotare lentamente la maniglia in senso antiorario per abbassare. Utilizzare sempre cavalletti per sostenere il veicolo una volta sollevato.

Il cric può essere utilizzato su una superficie inclinata?

No, il cric deve essere utilizzato solo su una superficie dura e piana. Le ruote non sollevate devono essere bloccate.

Con quale frequenza cambiare il fluido idraulico?

Ogni tre anni. Per cambiarlo, abbassare completamente il cric, rimuovere la vite di riempimento, capovolgere il cric per drenare il vecchio fluido, quindi riempire con fluido nuovo.

Cosa fare se il cric non solleva a piena capacità?

Verificare che la valvola di scarico sia completamente chiusa, spurgare l'aria dal sistema o aggiungere fluido idraulico se il livello è basso.

Come riporre il cric dopo l'uso?

Pulire con un panno pulito, abbassare completamente il cric e riporlo al chiuso, fuori dalla portata dei bambini.

Dove trovare l'assistenza tecnica Vevor?

Sul sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

Posso posizionarmi sotto il veicolo sostenuto solo dal cric?

No, non posizionarsi mai sotto un veicolo sostenuto solo da un cric scorrevole. Utilizzare sempre cavalletti adatti.

MANUALE UTENTE LD100A-030-00 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

DESCRIZIONE DEI SIMBOLI

ATTENZIONE: Il martinetto deve essere utilizzato solo su superfici dure e piane

libero di rotolare durante il sollevamento e l'abbassamento. Non mettersi sotto un veicolo

supportato solo da cavalletti di supporto utilizzabili con martinetto a carrello.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per la sicurezza

operazioni.

ISPEZIONI

1. Prima di ogni utilizzo

Prima di ogni utilizzo del martinetto da garage è necessario effettuare un'ispezione visiva per verificare condizioni anomale quali saldature incrinate, perdite e danni, allentamenti o parti mancanti.

2. Dopo ogni utilizzo

Il martinetto del garage deve essere ispezionato immediatamente se si ritiene che l'ascensore sia stato sottoposto a un carico anomalo o a uno shock. Si consiglia che tale ispezione venga effettuata da un centro di riparazione autorizzato dal produttore o dal fornitore.

RACCOMANDAZIONE PER UN UTILIZZO SICURO DEL MARTINETTO

1. Il martinetto deve essere utilizzato su una superficie dura e piana e deve essere libero di rotolare durante il movimento di sollevamento e abbassamento.
2. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.
3. Il carico deve essere posizionato centralmente sul cappuccio della testata.
4. Nessuna persona deve rimanere nel veicolo che viene sollevato.
5. Il martinetto deve essere utilizzato solo per il sollevamento e l'abbassamento. Il veicolo sollevato dovrebbe essere sostenuto su cavalletti di sostegno del veicolo.
6. Nessuna persona dovrebbe mettere il proprio corpo sotto un veicolo supportato solo da un cric idraulico a carrello.
7. Il manuale del produttore del veicolo deve essere consultato prima dell'operazione di sollevamento del veicolo.
8. Assicurarsi che il punto di sollevamento sia stabile e correttamente centrato sulla calotta della testa.
9. Non spostare o caricare il veicolo mentre è sul martinetto.

ATTENZIONE PRIMA DELL'USO

A causa della spedizione e/o della movimentazione, l'aria può rimanere intrappolata nel sistema idraulico, il che può interferire con il sollevamento dei martinetti. Per rilasciare l'aria dal sistema idraulico:

1. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario.
2. Rimuovere il tappo di rifornimento dell'olio dal cilindro.
3. Pompare rapidamente la maniglia del martinetto eseguendo diverse corse complete.
4. Riposizionare il tappo di rifornimento dell'olio nel cilindro.

AVVERTIMENTO

1. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.
2. Il carico deve essere posizionato centralmente sulla calotta della testa.
3. Nessuna persona deve rimanere nel veicolo che viene sollevato.
4. Prima del sollevamento è necessario consultare il manuale d'uso del produttore del veicolo.
5. Il cric a carrello idraulico deve essere utilizzato solo per il sollevamento e l'abbassamento. Non può essere utilizzato come strumento di supporto.

IMPOSTAZIONE - PRIMA DELL'USO

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli ivi contenuti prima dell'installazione o dell'utilizzo di questo prodotto.

Elenco delle parti

NO.

Nome

Immagine

Quantità

1

Jack

1

2

Maniglia inferiore

1

3	Maniglia superiore		1
4	Tappetino per vassoio		1

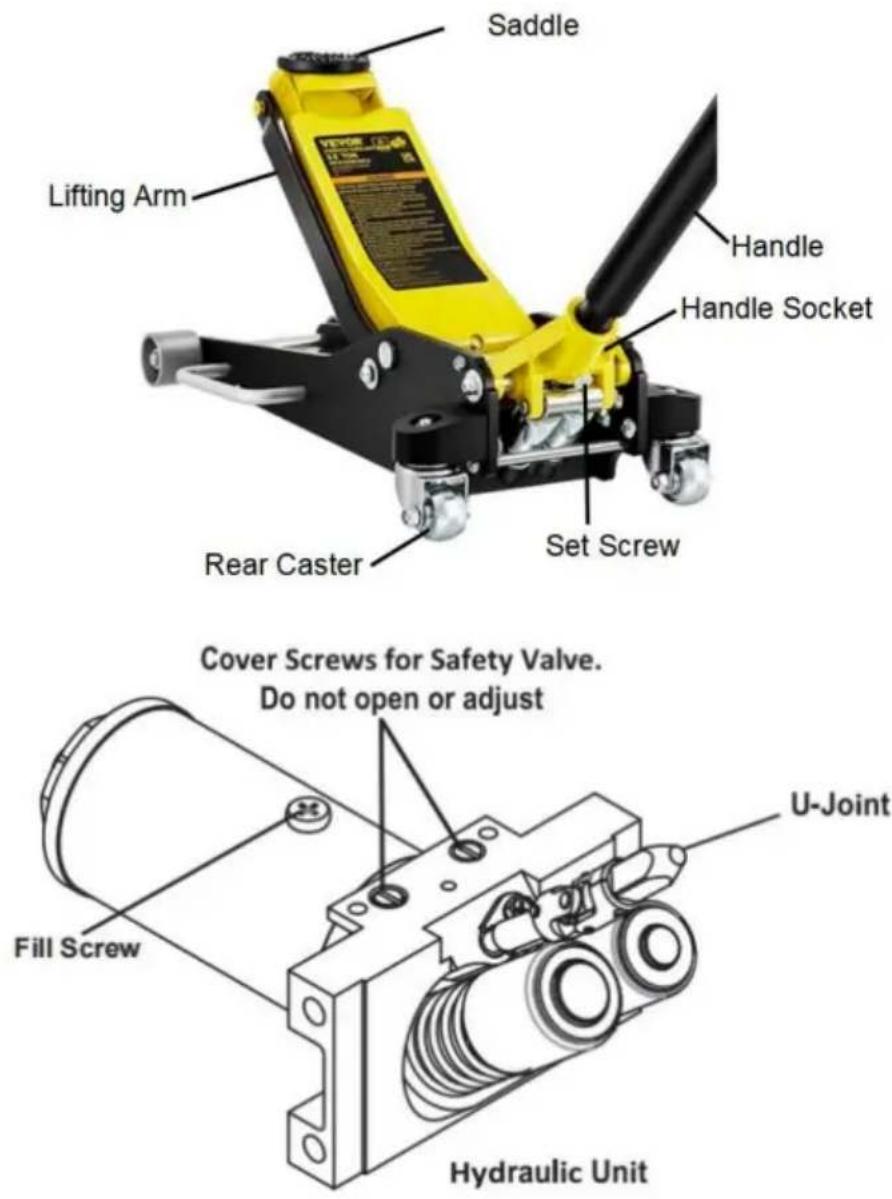

ATTACCO DELLA MANIGLIA

1. Collegare la maniglia superiore a quella inferiore.
2. Allentare la vite di fissaggio e inserire la maniglia assemblata nella presa della maniglia.
3. Stringere la vite di fermo.

FUNZIONI (Prendiamo come esempio WD-B-03000-B00-0)

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il martinetto. Una volta che il martinetto è completamente abbassato, ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola.
2. Posizionare con attenzione la sella del martinetto sotto il punto di sollevamento consigliato dal produttore del veicolo.

(Consultare il manuale d'uso del produttore del veicolo per la posizione del telaio

punto di sollevamento.)

1. Pompare la maniglia finché la parte superiore della sella non raggiunge quasi il punto di sollevamento del veicolo. Posizionare la sella direttamente sotto il punto di sollevamento del veicolo.
2. Per sollevare il veicolo, pompare la maniglia. Usare tratti fluidi e completi.
3. Selezionare i cavalletti corrispondenti (venduti separatamente) di capacità adeguata. Impostare i cavalletti alla stessa altezza secondo le istruzioni del produttore, assicurandosi che si blocchino saldamente in posizione.
4. Posizionare le selle dei cavalletti sotto i punti di appoggio consigliati dal costruttore del veicolo.

AVVERTIMENTO! Assicurarsi che i punti di supporto del veicolo siano completamente inseriti nelle selle di entrambi i cavalletti. Utilizzare una coppia di cavalletti abbinati per veicolo per sostenere un solo lato.

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo sulle selle dei cavalletti.
2. Una volta che il veicolo è completamente posizionato sui cavalletti, continuare ad abbassare lentamente il martinetto finché non è completamente abbassato.
3. Rimuovere il martinetto e riporlo in un luogo sicuro e lontano.

ABBASSAMENTO

1. Rimuovere con attenzione tutti gli attrezzi, le parti, ecc. da sotto il veicolo.
2. Posizionare la sella del martinetto sotto il punto di sollevamento. Ruotare saldamente la maniglia in senso orario e sollevare il veicolo abbastanza in alto da liberare i cavalletti.
3. Rimuovere con attenzione i cavalletti.
4. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo a terra.
5. Abbassare completamente il martinetto. Conservare il martinetto al chiuso, fuori dalla portata dei bambini.

MANUTENZIONE E ASSISTENZA

ATTENZIONE: le procedure non specificatamente spiegate in questo manuale devono essere

eseguite solo da un tecnico qualificato.

AVVERTENZA: PER PREVENIRE GRAVI LESIONI DOVUTE A UN GUASTO DELL'UTENSILE:

non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomali, risolvere il problema prima di un ulteriore utilizzo.

PULIZIA, MANUTENZIONE E LUBRIFICAZIONE

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del martinetto. Controllare:

• Hardware allentato

• Disallineamento o inceppamento delle parti mobili

• Parti incrinate o rotte

• Qualsiasi condizione che possa comprometterne il funzionamento sicuro

1. PRIMA DI OGNI UTILIZZO, testare accuratamente il martinetto per verificarne il corretto funzionamento prima dell'uso effettivo. Se il martinetto sembra non funzionare correttamente, seguire le istruzioni per la RIMOZIONE DELL'ARIA.
2. ALMENO UNA VOLTA OGNI TRE ANNI, cambiare il fluido idraulico:

Con il martinetto completamente abbassato, rimuovere la vite di

riempimento. Ribaltare il martinetto per consentire al vecchio fluido idraulico di fuoriuscire completamente.

Smaltire il vecchio fluido idraulico in conformità con le normative locali. Con il martinetto in posizione verticale, riempire completamente l'unità idraulica con fluido idraulico di alta qualità

finché il fluido non si trova a 1/4" sotto la parte superiore della porta di riempimento. Ruotare la maniglia in senso antiorario per aprire la valvola di rilascio.

Pompare rapidamente la maniglia su e giù più volte per spurgare l'aria dal

sistema.

Ricontrollare il livello del fluido e rabboccare secondo necessità.

Sostituire la vite di riempimento.

1. DOPO OGNI UTILIZZO, pulire con un panno pulito. Conservare il martinetto al chiuso, fuori dalla portata dei bambini.

RISOLUZIONE DEI PROBLEMI

AVVERTIMENTO

PER PREVENIRE LESIONI GRAVI:

Prestare attenzione durante la risoluzione dei problemi relativi a un jack malfunzionante. Tenersi ben lontani dal carico supportato. Risolvere completamente tutti i problemi prima dell'uso. Se le soluzioni presentate nella guida alla risoluzione dei problemi non risolvono il problema, chiedere a un tecnico qualificato di ispezionare e riparare il jack prima dell'uso.

Dopo aver riparato il martinetto:

testarlo attentamente senza carico sollevandolo e abbassandolo completamente, verificandone il corretto funzionamento, PRIMA DI RIMETTERE IL MARTINETTO IN FUNZIONE.

NON UTILIZZARE UN JACK DANNEGGIATO O MALFUNZIONANTE

POSSIBILI SINTOMI						SOLUZIONE PROBABILE(Assicuratevi che il Jack non supporta un carico mentre si tenta una soluzione.)
Jack lo farà non sollevare suo peso capacità	Sella abbassa Sotto carico	Pompa colpo sente spugnoso	Sella non lo farà sollevare tutto IL modo	Maniglia si muove su Quando jack è Sotto carico	Fluido perdite G da il riempimento tappo
X	X					Controlla che il Release La valvola è completamente chiusa.
						Il jack deve espellere l'aria.
X	X			X		Le valvole potrebbero essere bloccate e potrebbe non chiudersi completamente. Scaricare le valvole:1. Abbassare la sella e chiudere saldamente lo sblocco valvola.2. Sollevare manualmente la sella diversi pollici.3. Aprire la valvola di rilascio ruotando la manigliaAntiorario. Eforzare la sella verso il basso come il più rapidamente possibile.
X		X	X			Jack potrebbe essere a corto di risorse fluido idraulico. Controllare il fluido livello e rabboccare se necessario.
						Il jack deve espellere l'aria.
					X	Anche l'unità potrebbe averlo molto fluido idraulico all'interno. Controllare il livello del liquido e regolarlo se necessario.

PER FAVORE, LEGGI ATTENTAMENTE QUANTO SEGUE

Il produttore e/o distributore ha fornito l'elenco delle parti e il diagramma di assemblaggio in questo manuale solo come strumento di riferimento. Né il produttore né il distributore rilascia alcuna dichiarazione o garanzia di qualsiasi tipo all'acquirente che egli sia qualificato per effettuare eventuali riparazioni al prodotto o che sia qualificato per sostituire qualsiasi parte del prodotto. Infatti, il produttore e/o distributore dichiara espressamente che tutte le riparazioni e le sostituzioni di componenti dovranno essere effettuate da tecnici certificati e abilitati e non dall'acquirente. L'acquirente si assume tutto il rischio e la responsabilità derivanti dalle riparazioni del prodotto originale o delle parti di ricambio o derivanti dalla sua installazione di sostituzione di parti dello stesso.

NOTA: alcune parti sono elencate e mostrate solo a scopo illustrativo e non sono disponibili singolarmente come pezzi di ricambio.

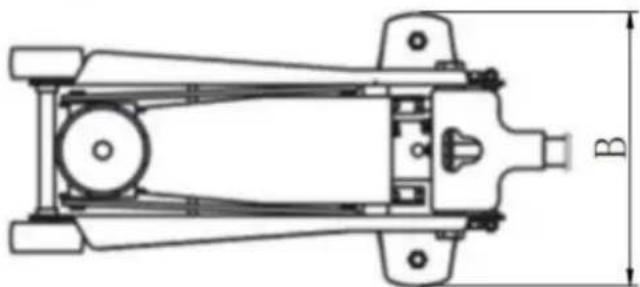

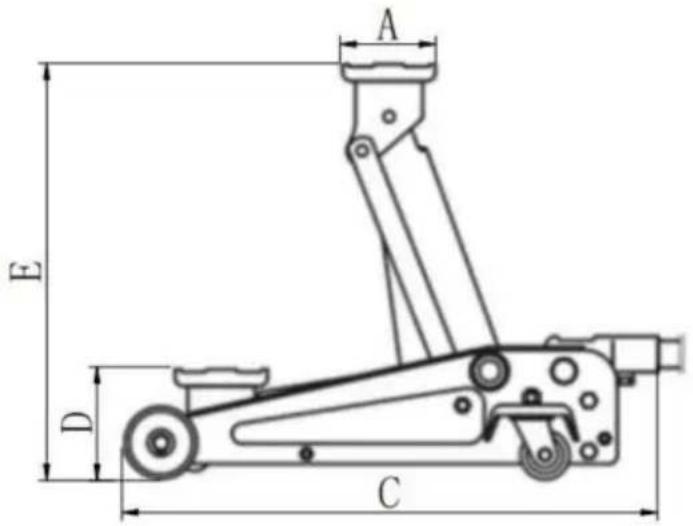

SPECIFICA TECNICA

Parametro\Modello	LD100A-030-00
Capacità di sollevamento del peso	3 tonnellate
Metodo del carico	Doppio cilindro idraulico
Diametro vassoio A(mm)	ÿ100
Larghezza B(mm)	320
Lunghezza C(mm)	670
Altezza minima D(mm)	93
Altezza massima E(mm)	480
Materiale	Alluminio
