R20TSW-B - Cric Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cric a imbullonare
Marca	Vevor
Modello	R20TSW-B
Capacità	2000 lb (907 kg)
Tipo di supporto di montaggio	Supporto imbullonato
Tipo di manovella	Avvitamento dall'alto
Gamma di altezza	10,5 a 20,2 pollici (26,7 a 51,3 cm)
Corsa della vite	10 pollici (25,4 cm)
Dimensioni del piede	7 x 3,93 pollici (rettangolare)
Altezza del prodotto (senza maniglia)	16,5 pollici (41,9 cm)
Materiale principale	Acciaio
Funzione pivotante	Sì, con perno di trazione
Senso di rotazione per sollevare	Orario
Senso di rotazione per abbassare	Antiorario
Utilizzo previsto	Movimento verticale del rimorchio
Componenti inclusi	Cric, piastra di montaggio (x2), bulloni con dadi (x4), manuale d'uso
Manutenzione	Pulizia con acqua saponata, lubrificazione leggera dei punti di snodo, ispezione prima di ogni utilizzo
Lubrificazione annuale	Olio leggero sullo stelo della vite
Ambiente marino	Sciacquare con acqua dolce e lubrificare dopo l'uso
Sicurezza	Non superare la capacità, utilizzare su superficie piana e dura, non posizionarsi sotto il carico, tenere i bambini lontani
Assistenza tecnica	www.vevor.com/support
Garanzia	Certificato di garanzia elettronico disponibile online

Domande frequenti - R20TSW-B Vevor

Qual è la capacità massima del cric R20TSW-B?

La capacità massima è di 2000 lb (907 kg). Non superare mai questo carico.

Come montare il cric sul rimorchio?

Utilizzare le piastre di montaggio fornite e i bulloni con dadi. Serrare saldamente e controllare regolarmente il serraggio. Montare il cric quando il rimorchio è agganciato al veicolo trainante.

Come far ruotare il cric?

Tirare il perno di trazione per sbloccare, ruotare il cric nella posizione desiderata, quindi rilasciare il perno in modo che si inserisca completamente. Eseguire questa manovra solo quando il rimorchio è saldamente attaccato.

In che senso girare la manovella per sollevare il rimorchio?

Girare la maniglia in senso orario per sollevare, e in senso antiorario per abbassare.

Quali sono le manutenzioni periodiche consigliate?

Pulire con acqua e sapone neutro, lubrificare i punti di snodo con olio leggero. Almeno una volta all'anno, applicare olio sullo stelo della vite. In ambiente marino, sciacquare con acqua dolce dopo ogni uso.

Posso usare il cric per cambiare un pneumatico del rimorchio?

No, il cric è destinato solo al movimento verticale del rimorchio (aggancio/sgancio). Non utilizzarlo per sollevare il rimorchio per manutenzione o cambio pneumatico.

Il cric può essere utilizzato su terreno erboso o inclinato?

No, il cric deve essere utilizzato su una superficie piana, orizzontale e dura in grado di sostenere il carico. Non utilizzare blocchi per aumentare l'altezza da terra.

Cosa fare se il perno di trazione non si inserisce?

Assicurarsi che il foro del perno sia allineato e che il perno sia spinto completamente attraverso entrambi i lati. Se il problema persiste, verificare che non ci siano sporco o danni.

È sicuro lasciare il rimorchio sollevato con il cric?

No, non lasciare mai una persona o una parte del corpo sotto il rimorchio sollevato. Utilizzare sempre un cavalletto correttamente installato prima di lavorare sotto il rimorchio.

Dove posso trovare l'assistenza tecnica e la garanzia?

Visitare il sito www.vevor.com/support per ottenere l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE R20TSW-B Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

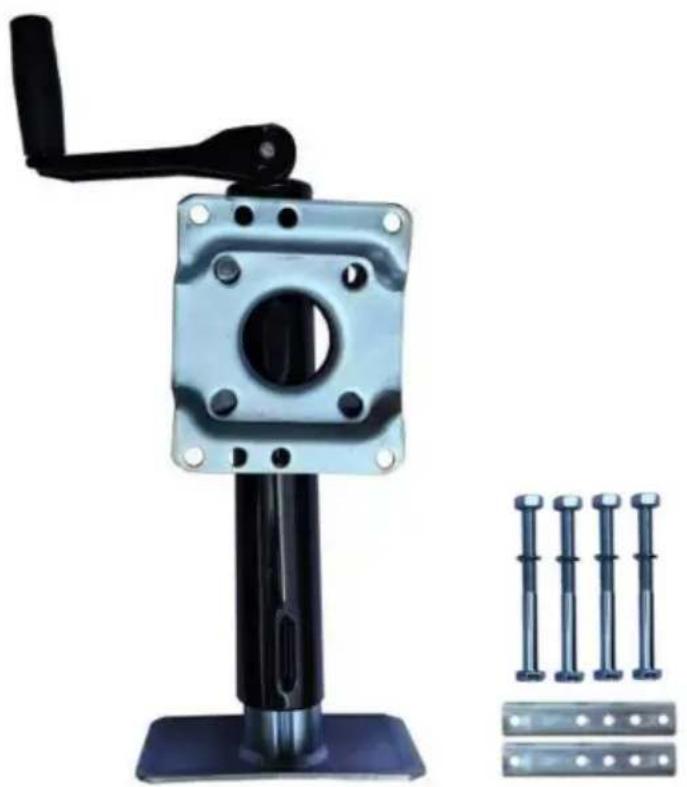

JACK A BULLONE

MODELLO:R20TSW-B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Il simbolo "ATTENZIONE" sopra riportato è un segnale che è necessario un intervento di assistenza o manutenzione.

la procedura comporta un rischio per la sicurezza e può causare la morte o lesioni gravi se non eseguite in modo sicuro e entro i parametri stabiliti avanti in questo manuale.

1. Indossare sempre protezioni per gli occhi quando si eseguono interventi di assistenza o manutenzione

al veicolo. Altri dispositivi di sicurezza da considerare sarebbero l'udito protezione, guanti ed eventualmente una visiera completa, a seconda dell'natura del servizio.

1. Non consentire mai a nessuno che non abbia familiarità con questo prodotto di installare, utilizzare o

riparare questo prodotto.

1. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.

2. Non azionare mai il cric o agganciare il rimorchio senza impedire al rimorchio di dal rotolamento.

3. Non esercitare mai forze laterali eccessive sul cric del rimorchio.

4. Non permettere mai a nessuno, compreso l'operatore, di mettere parti del corpo sotto il cric del rimorchio o sotto il carico supportato durante il funzionamento del cric.

5. Non superare mai la capacità di carico!

6. Non utilizzare mai un cric per sollevare il rimorchio per la manutenzione o la sostituzione degli pneumatici.

7. Non spostare mai il rimorchio prima che il cric sia completamente retratto.

8. Tenere i bambini e gli astanti lontani dall'area di lavoro mentre azionare l'utensile. Non permettere ai bambini di maneggiare il martinetto.

9. Non utilizzare il cric in luoghi in cui vi sia il rischio di provocare un incendio o un esplosione; ad esempio in presenza di liquidi, gas o polveri infiammabili. Il martinetto può creare scintille che potrebbero incendiare liquidi, gas o polveri infiammabili.

10. È destinato all'uso su superfici piane, livellate e dure in grado di sostenere carichi.

11. Non utilizzare blocchi per aumentare l'altezza da terra.

12. Quando si utilizza il piede o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di utilizzare il cric.

13. Se il cric del rimorchio ha un piede di caduta, non tentare mai di regolare il piede di caduta quando c'è un carico sul cric.

Nota:

1. Il cric è progettato esclusivamente per lo spostamento verticale del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il riscaldamento degli ingranaggi e riducono la durata utile.

MODELLO E PARAMETRI

Modello	Modello R20TSW-B
Capacità	2000 libbre
Tipo di staffa di montaggio	Staffa di montaggio imbullonata
Tipo di manovella	Vento di punta
Allineare	10,5-20,2 pollici
Corsa della vite	10 pollici
Misura del piede	7x3,93" (Rettangolo)
Altezza del prodotto	16,5" (maniglia non inclusa)

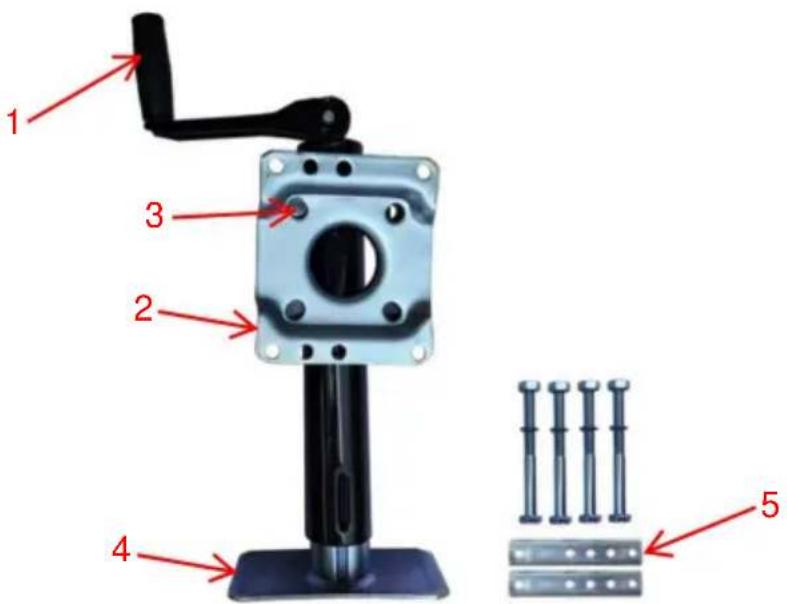

SCHEMA DELLA STRUTTURA

1. Piastra di appoggio1. Maniglia

2. Raccordi di montaggio2. Piastra di collegamento

3. Tirare il perno

COMPONENTI

NO.		Nomelmmagine	Quantità
1		Jack	1
2		Piastra di montaggio	2
3		Bullone (incluso dado)	4
4		Manuale d'uso	1

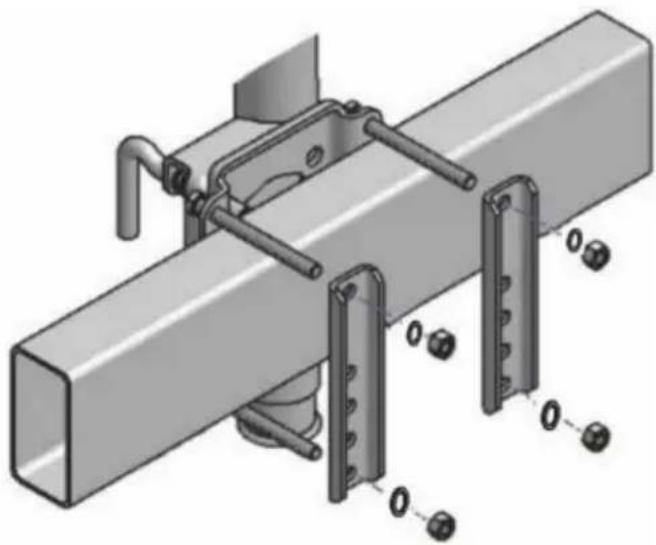

ASSEMBLAGGIO

1. Quando si monta il cric del rimorchio, è meglio agganciarlo al veicolo di traino per accertarsi che il rimorchio sia fissato saldamente.
2. Montare il martinetto seguendo lo schema mostrato sopra.
3. Assicurarsi che bulloni e dadi siano serrati saldamente.
4. (Controllare regolarmente che bulloni e dadi siano ben serrati.)
5. Dopo aver montato il cric sul rimorchio, collegare il gruppo maniglia al cric con bullone di fissaggio in dotazione.

OPERAZIONE

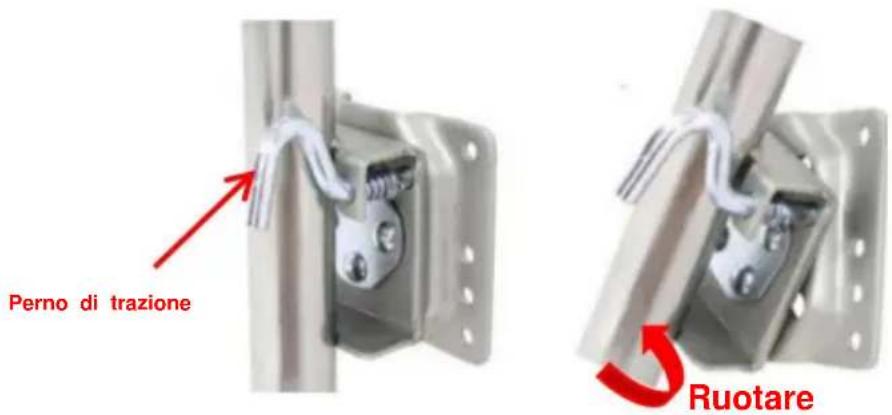

1. Per attivare la funzione girevole sul martinetto, tirare il perno di trazione e ruotare cricco nella posizione desiderata.
2. Ruotare il martinetto solo quando il rimorchio è saldamente fissato al veicolo di traino. Assicurarsi che il perno di trazione sia correttamente inserito dopo averlo ruotato nella posizione desiderata posizione.

1. Girare la maniglia in senso orario per sollevare.
2. Ruotare la maniglia in senso antiorario per abbassare.

Nota: Ricordare che il cric non deve interferire con il veicolo o il rimorchio quando si svolta o si sorpassano dossi rallentatori, rampe per barche, ecc.

MANUTENZIONE

1. Pulizia occasionale con acqua e sapone neutro, insieme a olio leggero lubrificazione dei punti di snodo, prolungherà le massime prestazioni e aspetto.
2. Controllare periodicamente che le viti siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del jack e sostituirli se piegati o danneggiato.
4. Le seguenti procedure devono essere eseguite almeno una volta all'anno:

Applicare un olio leggero allo stelo della vite. Se questo prodotto viene utilizzato in un ambiente marino, lavare il gruppo martinetto e le boccole con acqua fresca acqua e applicare lubrificante fresco.
