R20TSW-B - Domkraft Vevor - Gratis bruksanvisning och manual

Produkttyp	Skruvdomkraft
Märke	Vevor
Modell	R20TSW-B
Kapacitet	2000 lb (907 kg)
Typ av monteringsfäste	Bultad fäste
Vev typ	Överliggande vev
Höjdintervall	10,5 till 20,2 tum (26,7 till 51,3 cm)
Skruvens slaglängd	10 tum (25,4 cm)
Fotstorlek	7 x 3,93 tum (rektangulär)
Produkthöjd (utan handtag)	16,5 tum (41,9 cm)
Huvudmaterial	Stål
Svarvfunktion	Ja, med dragstift
Rotationsriktning för lyft	Medurs
Rotationsriktning för sänkning	Moturs
Avsedd användning	Vertikal rörelse av släpvagn
Ingående komponenter	Domkraft, monteringsplatta (x2), bultar med muttrar (x4), användarmanual
Underhåll	Rengöring med tvålvatten, lätt smörjning av vridpunkter, inspektion före varje användning
Årlig smörjning	Lätt olja på skruvstången
Marin miljö	Skölj med sötvatten och smörj efter användning
Säkerhet	Överskrid inte kapaciteten, använd på plan och hård mark, ställ dig inte under lasten, håll barn borta
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis tillgängligt online

Vanliga frågor - R20TSW-B Vevor

Vilken är den maximala kapaciteten för domkraften R20TSW-B?

Den maximala kapaciteten är 2000 lb (907 kg). Överskrid aldrig denna last.

Hur monterar jag domkraften på släpvagnen?

Använd medföljande monteringsplattor och bultar med muttrar. Dra åt ordentligt och kontrollera åtdragningen regelbundet. Montera domkraften när släpvagnen är kopplad till dragfordonet.

Hur svänger jag domkraften?

Dra i dragstiftet för att låsa upp, sväng domkraften till önskad position, släpp sedan stiftet så att det låses helt. Utför denna manöver endast när släpvagnen är ordentligt fastsatt.

I vilken riktning vrider man veven för att lyfta släpvagnen?

Vrid handtaget medurs för att lyfta, och moturs för att sänka.

Vilka periodiska underhåll rekommenderas?

Rengör med vatten och mild tvål, smörj vridpunkter med lätt olja. Minst en gång om året, applicera olja på skruvstången. I marin miljö, skölj med sötvatten efter varje användning.

Kan jag använda domkraften för att byta däck på släpvagnen?

Nej, domkraften är endast avsedd för vertikal rörelse av släpvagnen (koppling/avkoppling). Använd den inte för att lyfta släpvagnen för underhåll eller däckbyte.

Kan domkraften användas på jord eller lutande underlag?

Nej, domkraften ska användas på en plan, horisontell och hård yta som kan bära lasten. Använd inte block för att öka markfrigången.

Vad gör jag om dragstiftet inte låser sig?

Se till att stifthålet är i linje och att stiftet trycks helt igenom båda sidorna. Om problemet kvarstår, kontrollera att det inte finns smuts eller skador.

Är det säkert att lämna släpvagnen upplyft med domkraften?

Nej, lämna aldrig en person eller kroppsdel under den upplyfta släpvagnen. Använd alltid ett korrekt installerat stödben innan du arbetar under släpvagnen.

Var hittar jag teknisk support eller garanti?

Besök webbplatsen www.vevor.com/support för att få teknisk support och elektroniskt garantibevis.

BRUKSANVISNING R20TSW-B Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOLT-ON jack

MODELL: R20TSW-B

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING

1. "WARNING"-symbolen ovan är ett tecken på service eller underhåll proceduren innebär en säkerhetsrisk och kan orsaka dödsfall eller allvarlig skada om den inte utförs säkert och inom de inställda parametrarna fram i denna manual.

2. Använd alltid ögonskydd när du utför service eller underhåll till fordonet. Annan säkerhetsutrustning att överväga skulle vara hörsel skydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänstens karaktär.

3. Låt aldrig någon som inte är bekant med denna produkt installera, använda eller serva denna produkt.

4. Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

5. Veva aldrig domkraften eller koppla ihop släpet utan att hindra släpet från att rulla.

6. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.

7. Tillåt aldrig någon, inklusive operatören, att sätta några kroppsdelar under släpvagnsdomkraften eller den stödda lasten under domkraftsdrift.

8. Överskrid aldrig lastkapaciteten!

9. Använd aldrig en domkraft för att lyfta släpet för service eller däckbyte.

10. Flytta aldrig släpet innan domkraften är helt indragen.

11. Håll barn och åskådare borta från arbetsområdet under tiden använda verktyget. Låt inte barn hantera domkraften.

12. Använd inte domkraften där det finns risk att orsaka brand eller en explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Domkraften kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

13. Den är avsedd för användning på plana, jämna, hårda ytor som tål last.

14. Använd inte block för ytterligare markfrigång.

15. När du använder fallfoten eller droppbenet, se till att den medföljande tappen är helt införd genom båda sidor av innerröret och fallröret innan du använder domkraften.

16. Om släpvagnsdomkraften har ett fallben, försök aldrig att justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast avsedd för vertikal rörelse av släpet.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.

MODELL OCH PARAMETRAR

Modell	R20TSW-B
Kapacitet	2000 lbs
Monteringsfäste Typ	Bolt-On monteringsfäste
Vevtyp	Toppvind
Räckvidd	10,5-20,2 tum
Skruvresor	10 tum
Fotstorlek	7x3,93" (rektangel)
Produktens höjd	16,5" (handtag ingår ej)

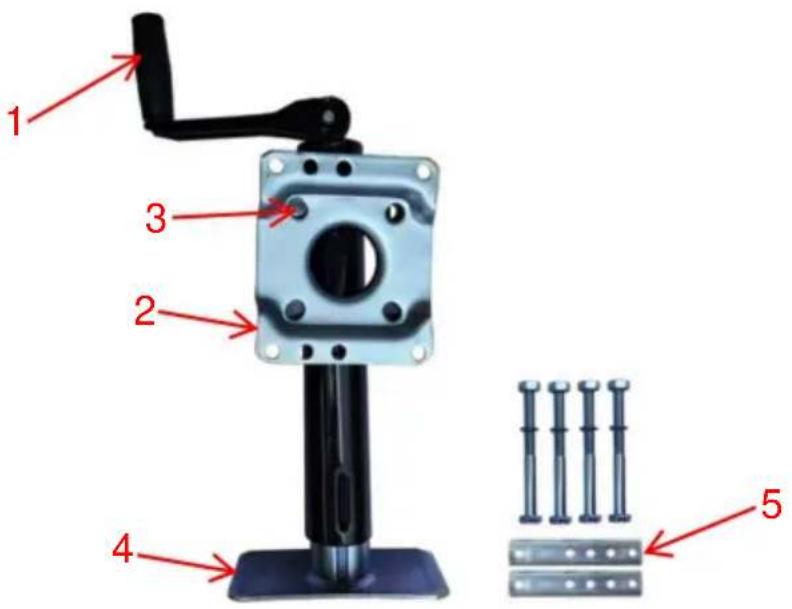

STRUKTURDIAGRAM

1. Handtag
2. Anslutningsplatta

3. Dra i stiftet

4. Fotplatta

5. Monteringsbeslag

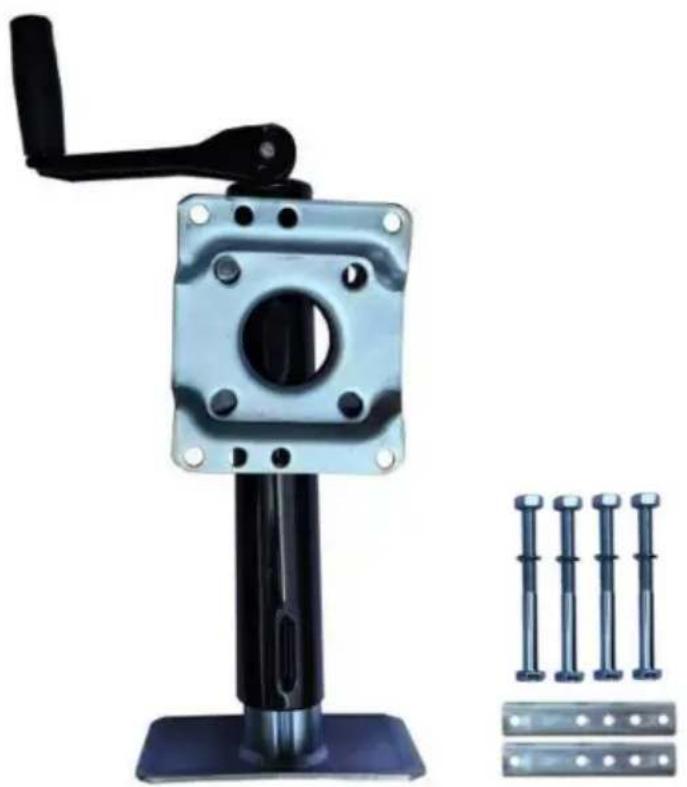

KOMPONENTER

Inga.	Bild	Namn	Antal
1		Jack	1
2		Monteringsplatta	2
3		Bult (inklusive mutter)	4
4		Användarmanual	1

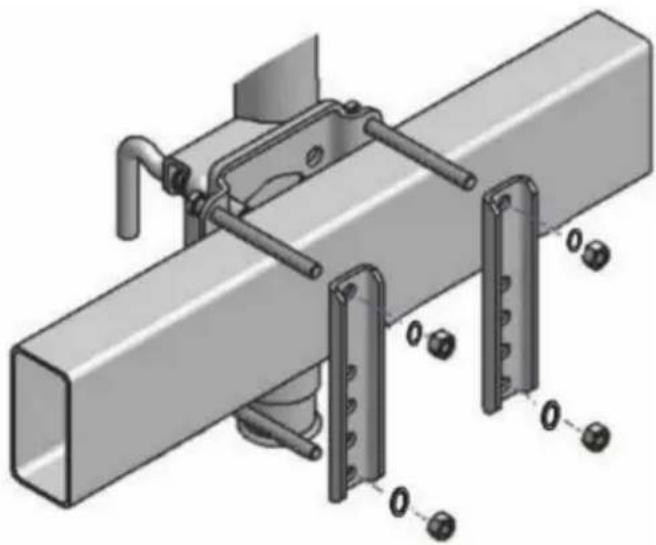

MONTERING

1. Vid montering av släpvagnsdomkraften är det bäst att koppla den till dragfordonet för att se till att trailern är säker.
2. Montera domkraften baserat på ritningen som visas ovan.
3. Se till att bultar och muttrar är ordentligt åtdragna.
4. (Kontrollera regelbundet att bultar och muttrar är ordentligt åtdragna.)
5. Efter att domkraften är monterad på släpvagnen, fäst handtagsenheten på domkraften med bultfäste medföljer.

DRIFT

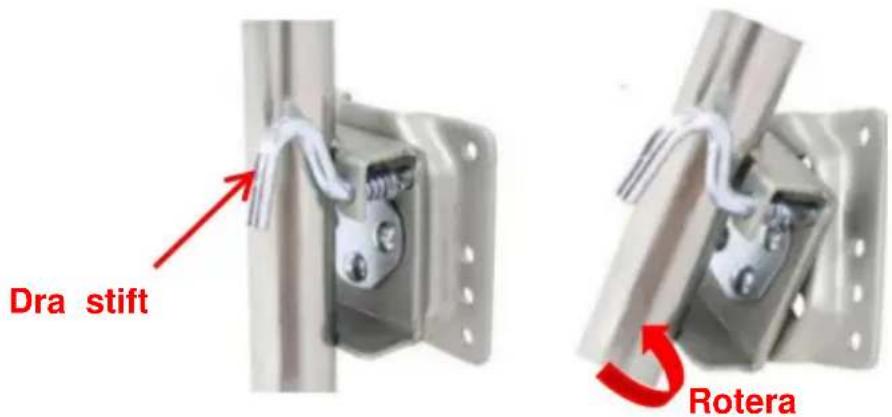

1. För att aktivera vridfunktionen på domkraften, dra i dragstiftet och vrid domkraft till önskat läge.
2. Sväng endast domkraft när släpvagnen är ordentligt fastsatt på ett dragfordon. Se till att dragpinnen är ordentligt inkopplad efter att ha svängts in i önskat läge placera.

1. Vrid handtaget medurs för att höja.
2. Vrid handtaget moturs för att sänka.

Obs: Kom ihåg att domkraften inte får störa fordonet eller släpet när du svänger eller passerar farthinder, båtramper etc.

UNDERHÅLL

1. Enstaka rengöring med mild tvål och vatten, tillsammans med lätt olja smörjning av pivotpunkter, kommer att förlänga toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem om de är böjda eller skadad.
4. Följande procedurer bör utföras minst en gång per år:

Applicera en lätt olja på skruvskaftet. Om denna produkt används i en marin miljö, spola domkraften och bussningarna med färska vatten och applicera nytt smörjmedel.
