BEDIENUNGSANLEITUNG R20TSW-B Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

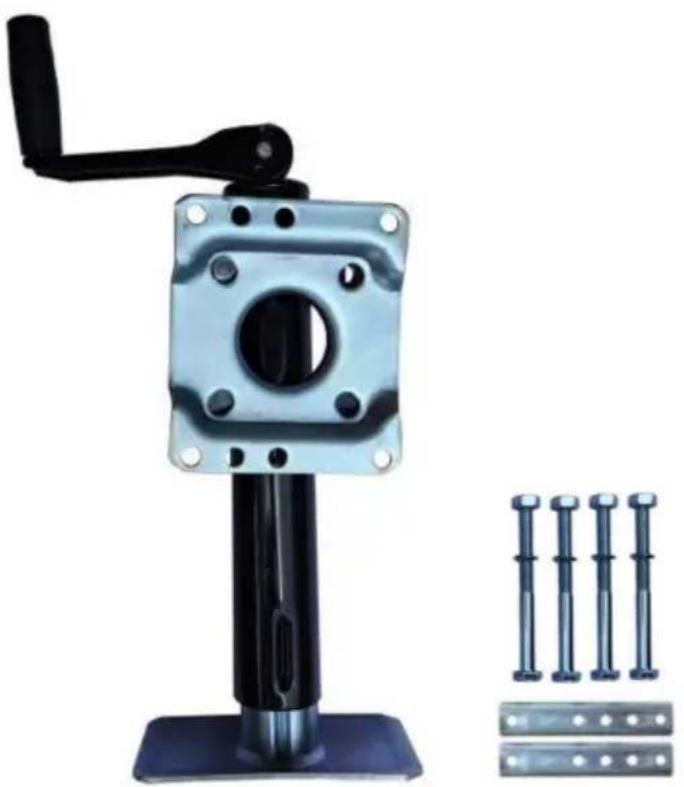

ANSCHRAUBBARER WAGENHEBER

MODELL:R20TSW-B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNING

1. Das Symbol „WARNUNG“ oben ist ein Zeichen dafür, dass ein Service oder eine Wartung Das Verfahren birgt Sicherheitsrisiken und kann zum Tod oder schwere Verletzungen, wenn die Durchführung nicht sicher und innerhalb der festgelegten Parameter erfolgt in diesem Handbuch beschrieben.

2. Tragen Sie bei Service- und Wartungsarbeiten immer einen Augenschutz zum Fahrzeug. Weitere Sicherheitsausrüstung, die in Betracht gezogen werden sollte, sind Hörgeräte Schutz, Handschuhe und eventuell ein Vollgesichtsschutz, je nach Art der Dienstleistung.

3. Erlauben Sie niemals jemandem, der mit diesem Produkt nicht vertraut ist, die Installation, Bedienung oder Service für dieses Produkt.

4. Heben Sie den Anhänger niemals an oder nivellieren Sie ihn, ohne dass eine ordnungsgemäß installierte Fußplatte vorhanden ist.

5. Niemals die Stütze betätigen oder den Anhänger ankuppeln, ohne den Anhänger vom Rollen.

6. Üben Sie niemals übermäßige seitliche Kräfte auf die Stütze des Anhängers aus.

7. Erlauben Sie niemandem, auch nicht dem Bediener, Körperteile unter dem Anhängerstützfuß bzw. der Stützlast beim Stützfußbetrieb.

8. Überschreiten Sie niemals die Tragfähigkeit!

9. Verwenden Sie niemals einen Anhängerwagenheber, um den Anhänger für Wartungsarbeiten oder zum Reifenwechsel anzuheben.

10. Bewegen Sie den Anhänger niemals, bevor die Stütze vollständig eingefahren ist.

11. Halten Sie Kinder und Zuschauer vom Arbeitsbereich fern, während Bedienung des Werkzeugs. Erlauben Sie Kindern nicht, mit dem Wagenheber zu hantieren.

12. Benutzen Sie den Wagenheber nicht, wenn die Gefahr eines Brandes oder einer Explosion, z.ÿB. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Der Wagenheber kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden können.

13. Es ist für den Einsatz auf flachen, ebenen, harten und tragfähigen Oberflächen vorgesehen.

14. Verwenden Sie keine Blöcke zur Erhöhung der Bodenfreiheit.

15. Bei Verwendung des Fallfußes oder Fallbeins ist darauf zu achten, dass der mitgelieferte Stift vollständig durch beide Seiten des Innenrohrs und des Fallrohrs eingeführt bevor Sie den Wagenheber benutzen.

16. Wenn der Anhängerheber ein Fallbein hat, versuchen Sie niemals, das Fallbein zu verstellen wenn der Wagenheber belastet ist.

Notiz:

1. Der Wagenheber ist nur für die vertikale Bewegung des Anhängers ausgelegt.
2. Schnelles und kontinuierliches Anheben wird nicht empfohlen, um eine Erwärmung des Getriebes zu vermeiden und die Lebensdauer verkürzen.

MODELL UND PARAMETER

Modell	R20TSW-B
Kapazität	2000 Pfund
Montagehalterungstyp	Anschraubbare Montagehalterung
Kurbeltyp	Top-Wind
Reichweite	10,5–20,2 Zoll
Schraubenweg	10 Zoll
Fußgröße	7x3,93" (Rechteck)
Produkthöhe	16,5" (Griff nicht enthalten)

STRUKTURDIAGRAMM

1. Verbindungsplatte

2. Fußplatte1. Griff

3. Stift ziehen

4. Montagezubehör

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Jack	1
2		Montageplatte	2
3		Schraube (inkl. Mutter)	4
4		Bedienungsanleitung	1

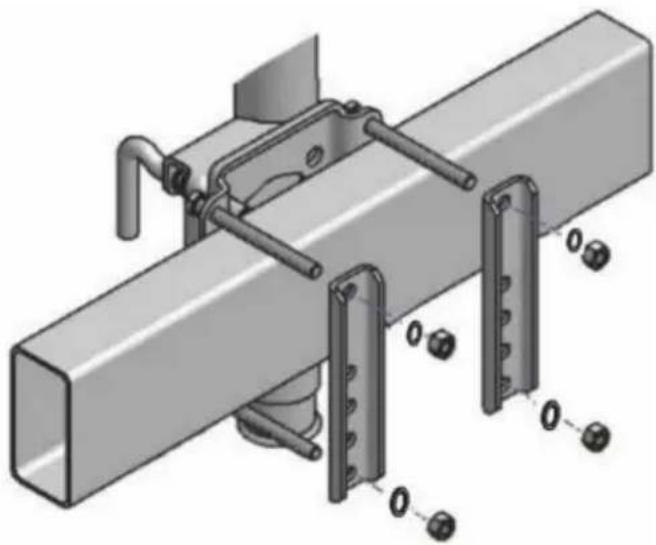

MONTAGE

1. Beim Anbringen der Stütze am besten am Zugfahrzeug ankuppeln um sicherzustellen, dass der Anhänger sicher ist.
2. Wagenheber gemäß oben stehender Zeichnung montieren.
3. Stellen Sie sicher, dass die Schrauben und Muttern fest angezogen sind.
4. (Überprüfen Sie regelmäßig, ob Schrauben und Muttern fest angezogen sind.)
5. Nachdem der Wagenheber am Anhänger montiert ist, befestigen Sie die Griffbaugruppe am Wagenheber mit mitgeliefertem Bolzenverschluss.

BETRIEB

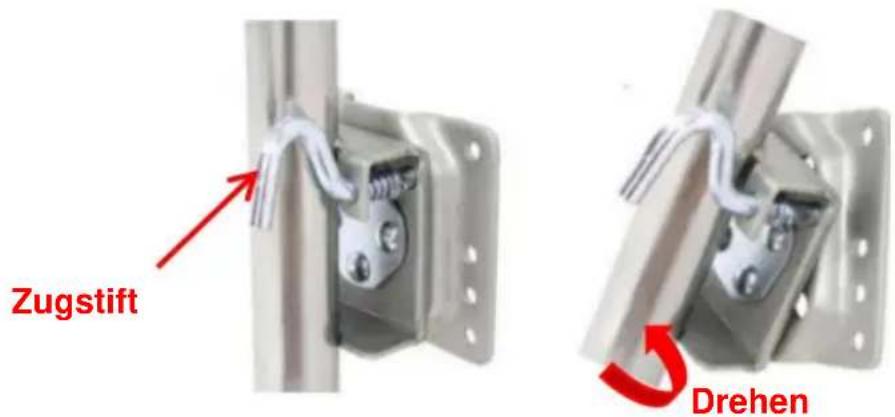

1. Um die Schwenkfunktion am Wagenheber zu aktivieren, ziehen Sie den Zugstift und schwenken Sie Wagenheber in die gewünschte Position.
2. Den Wagenheber nur schwenken, wenn der Anhänger sicher mit dem Zugfahrzeug verbunden ist. Stellen Sie sicher, dass der Zugstift nach dem Schwenken in die gewünschte Position richtig eingerastet ist. Position.

Zugstift Drehen

1. Zum Anheben den Griff im Uhrzeigersinn drehen.
2. Zum Absenken den Griff gegen den Uhrzeigersinn drehen.

Hinweis: Denken Sie daran, dass der Wagenheber das Fahrzeug oder den Anhänger nicht behindern darf. beim Abbiegen oder Überfahren von Bremsschwellen, Bootsrampen usw.

WARTUNG

1. Gelegentliche Reinigung mit milder Seife und Wasser sowie leichtem Öl Schmierung der Drehpunkte verlängert die Spitzenleistung und Aussehen.
2. Überprüfen Sie regelmäßig, ob die Schrauben locker sind.
3. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie, wenn sie verbogen oder beschädigt.
4. Die folgenden Verfahren sollten mindestens jährlich durchgeführt werden:

Tragen Sie ein leichtes Öl auf den Gewindeschäft auf. Wenn dieses Produkt in einem Meeresumwelt, spülen Sie die Wagenhebereinheit und die Buchsen mit frischem Wasser und tragen Sie frisches Schmiermittel auf.

Oil
