BEDIENUNGSANLEITUNG WD-B-02000-B00-0 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

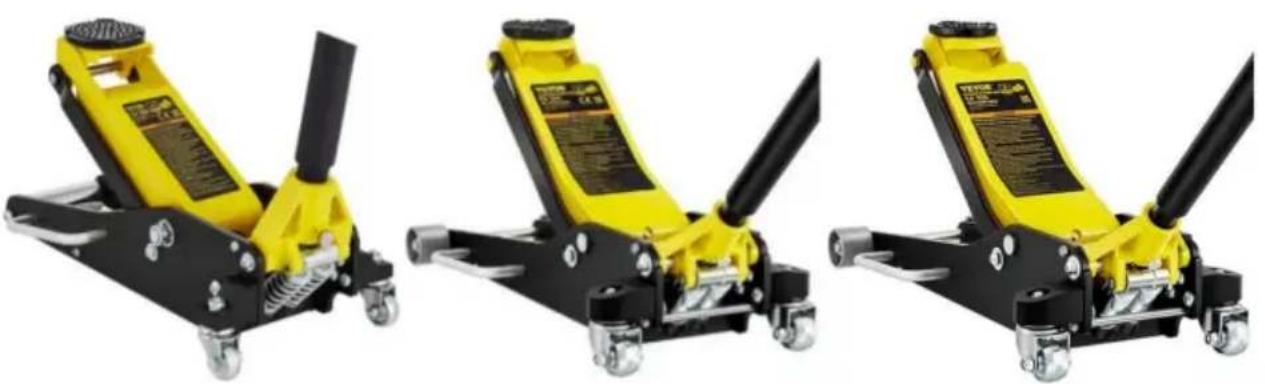

HYDRAULISCHE WAGENHEBER

MODELL:

WD-B-01500-B00-0

WD-B-02000-B00-0

WD-B-02500-B00-0

WD-B-03000-B00-0

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

HYDRAULISCHER BODEN

WAGENHEBER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

BESCHREIBUNG DER SYMBOLE

ACHTUNG: Der Wagenheber darf nur auf harten, ebenen Flächen verwendet werden und beim Heben und Senken frei rollen kann. Gehen Sie nicht unter ein Fahrzeug, das

Nur durch einen Wagenheber stützen - Stützböcke verwenden.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren sorgfältig durch, um eine sichere Operationen.

INSPEKTIONEN

1. Vor jedem Gebrauch

Vor jedem Einsatz des Wagenhebers ist eine Sichtprüfung durchzuführen,

anormale Zustände wie gerissene Schweißnähte, Lecks und beschädigte, lose oder

fehlende Teile.

2. Nach jedem Gebrauch

Der Wagenheber sollte sofort überprüft werden, wenn der Verdacht besteht, dass der Wagenheber

einer anormalen Belastung oder einem Stoß ausgesetzt war. Es wird empfohlen, die

von einer autorisierten Reparaturwerkstatt des Herstellers oder Lieferanten durchgeführt werden.

EMPFEHLUNG FÜR DIE SICHERE VERWENDUNG DES WAGENHEBERS

1. Der Wagenheber sollte auf einer harten, ebenen Fläche verwendet werden und frei rollen können während Heben und Senken.
2. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.
3. Die Last sollte mittig auf der Kopfkappe liegen.
4. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.
5. Der Wagenheber darf nur zum Anheben und Absenken verwendet werden. Das angehobene Fahrzeug darf auf Fahrzeugböcken abgestützt werden.
6. Keine Person sollte mit ihrem Körper unter ein Fahrzeug geraten, das nur von einem hydraulischer Wagenheber.
7. Vor dem Einbau sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.

Anheben des Fahrzeugs.

1. Stellen Sie sicher, dass der Hebepunkt stabil und richtig auf der Kopfkappe zentriert ist.
2. Bewegen oder schieben Sie das Fahrzeug nicht, während es auf dem Wagenheber steht.

VORSICHT VOR DEM GEBRAUCH

Durch den Transport und/oder die Handhabung kann Luft im Hydrauliksystem eingeschlossen werden, die kann das Anheben der Heber behindern. So lassen Sie die Luft aus dem Hydrauliksystem ab:

1. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.
2. Entfernen Sie die Öleinfüllschraube vom Zylinder.
3. Den Wagenheber mehrere Male schnell pumpen.
4. Setzen Sie die Öleinfüllschraube wieder in den Zylinder ein.

WARNUNG

1. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.
2. Die Last sollte mittig auf der Kopfkappe liegen.
3. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.
4. Vor dem Anheben sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden. des Fahrzeugs.
5. Der hydraulische Wagenheber sollte nur zum Heben und Senken verwendet werden. Und es kann nicht als Support-Tool verwendet werden.

EINRICHTUNG - VOR DEM GEBRAUCH

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Abschnitt am Anfang dieses Handbuchs, einschließlich aller Texte unter

Lesen Sie vor der Einrichtung oder Verwendung dieses Produkts die darin enthaltenen Unterüberschriften.

Stückliste
NEIN.	Name	Bild	MENGE.
1	Jack		1
2	Unterer Griff		1
3	Oberer Griff		1

Anbringen des Griffs

1. Befestigen Sie den oberen Griff am unteren Griff.
2. Lösen Sie die Stellschraube und stecken Sie den montierten Griff in den Griff Steckdose.
3. Ziehen Sie die Stellschraube fest.

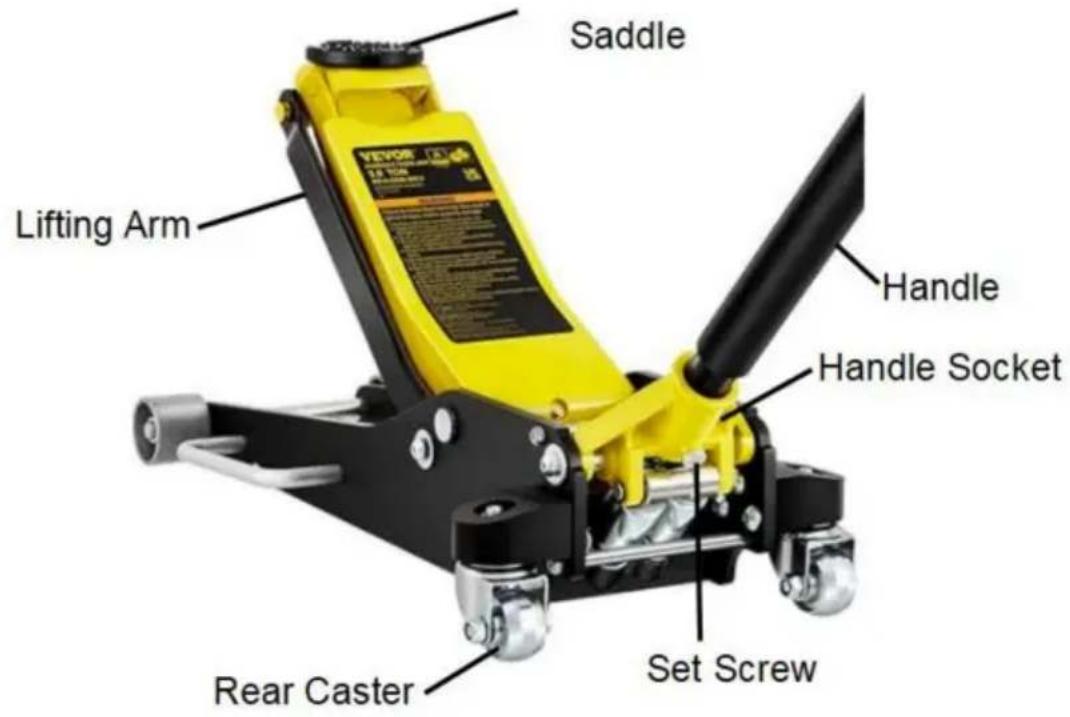

FUNKTIONEN (Nehmen Sie WD-B-03000-B00-0 als Beispiel)

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Abschnitt am Anfang dieses Handbuchs, einschließlich aller Texte unter

Lesen Sie vor der Einrichtung oder Verwendung dieses Produkts die darin enthaltenen Unterüberschriften.

LUFTENTFERNUNG

VOR JEDEM GEBRAUCH ODER WENN DIE LEISTUNG DES WAGENHEBERS NACHLÄSST

Überprüfen Sie, ob zu viel Luft im Wagenheber ist und ob der richtige Hydraulikflüssigkeitsstand vorhanden ist. Wenn der Wagenhebernicht richtig funktioniert, kann es notwendig sein, das Hydrauliksystem zu entlüften

überschüssige Luft wie folgt:

1. Lösen Sie die Füllschraube.
2. Prüfen Sie den Flüssigkeitsstand und füllen Sie ggf. Hydraulikflüssigkeit nach.
3. Drehen Sie den Griff im Uhrzeigersinn bis zur engsten Position, um das Ventil zu schließen.
   Pumpen Sie den Griff mehrere Male schnell.
4. WICHTIG: Nachdem die Luft entfernt wurde, testen Sie den Wagenheber auf ordnungsgemäße Funktion, bevor Sie zu seiner tatsächlichen Verwendung.
5. Wenn die Luft entfernt wurde und der Wagenheber nicht mehr richtig funktioniert,
   Verwenden Sie es nicht, bis es von einem qualifizierten Servicetechniker repariert wurde.

HYDRAULIKFLÜSSIGKEIT NACHFÜLLEN

1. Entfernen Sie die Füllschraube. Entfernen oder lösen Sie nicht die Schrauben der Sicherheitsventilabdeckung.

2. Fügen Sie langsam hochwertige Hydraulikflüssigkeit (separat erhältlich) hinzu, bis die Flüssigkeit

1/4 Zoll unterhalb der Oberseite der Einfüllöffnung.

Hinweis: Berühren Sie beim Nachfüllen von Hydraulikflüssigkeit nicht den Griff.

1. Ziehen Sie die Füllschraube fest.

HEBEN

WARNUNG: Parken Sie das Fahrzeug auf einer flachen, ebenen, festen Fläche in sicherer Entfernung von

Gegenverkehr. Schalten Sie den Motor des Fahrzeugs aus. Stellen Sie das Fahrzeug

Getriebe in "PARK" (bei Automatik) oder im niedrigsten Gang (bei Handschaltgetriebe). Stellen Sie die

Feststellbremse des Fahrzeugs. Anschließend die Räder, die nicht angehoben werden, mit Bremsklötzen blockieren.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um den Wagenheber abzusenken. Sobald der Wagenheber Wenn das Ventil vollständig abgesenkt ist, drehen Sie den Griff im Uhrzeigersinn in die engste Position, um das Ventil zu schließen.
2. Positionieren Sie den Wagenhebersattel vorsichtig unter der empfohlener Hebepunkt.

(Die Position des Rahmens finden Sie in der Bedienungsanleitung des Fahrzeugherstellers. Hebepunkt.)

1. Pumpen Sie den Griff, bis die Oberseite des Sattels fast die Fahrzeughöhe erreicht hat. Hebepunkt. Positionieren Sie den Sattel direkt unter dem Hebepunkt des Fahrzeugs.
2. Um das Fahrzeug anzuheben, pumpen Sie den Griff. Führen Sie gleichmäßige, volle Bewegungen aus.
3. Wählen Sie passende Unterstellböcke (separat erhältlich) mit der entsprechenden Tragkraft.

Bringen Sie die Wagenheber entsprechend den Anweisungen des Herstellers auf die gleiche Höhe und achten Sie darauf, dass sie sicher einrasten.

1. Positionieren Sie die Sättel der Unterstellböcke unter den empfohlene Stützpunkte.

WARNUNG! Stellen Sie sicher, dass die Stützpunkte des Fahrzeugs vollständig in den Sätteln sitzen von beiden Wagenhebern. Verwenden Sie ein passendes Paar Wagenheber pro Fahrzeug, um einen nur Ende.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Wagenheber abzusenken Ständersättel.
2. Sobald das Fahrzeug vollständig auf den Wagenhebern sitzt, senken Sie es langsam weiter ab. den Wagenheber, bis er vollständig abgesenkt ist.
3. Den Wagenheber abnehmen und sicher verstauen.

SENKUNG

1. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter dem Fahrzeug.
2. Positionieren Sie den Wagenhebersattel unter dem Hebepunkt. Drehen Sie den Griff fest
   im Uhrzeigersinn und heben Sie das Fahrzeug hoch genug an, um über die Wagenheber zu kommen.
3. Entfernen Sie vorsichtig die Wagenheber.
4. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Boden abzusenken.
5. Senken Sie den Wagenheber vollständig ab. Lagern Sie den Wagenheber im Haus außerhalb der Reichweite von Kindern.

WARTUNG UND SERVICE

WARNUNG: Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen

nur von einem qualifizierten Techniker durchgeführt werden.

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:

Beschädigte Geräte nicht verwenden. Bei ungewöhnlichen Geräuschen oder Vibrationen den

Problem vor weiterer Verwendung behoben

REINIGUNG, WARTUNG UND SCHMIERUNG

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Wagenhebers. Überprüfen Sie:

ÿ Lose Hardware

ÿ Fehlausrichtung oder Blockieren beweglicher Teile

ÿ Gebrochene oder gebrochene Teile

ÿ Alle Bedingungen, die den sicheren Betrieb beeinträchtigen können

1. VOR JEDEM GEBRAUCH muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er tatsächliche Nutzung. Wenn der Wagenheber nicht richtig zu funktionieren scheint, befolgen Sie die Anweisungen zur Luftentfernung Anweisungen.

2. Mindestens alle drei Jahre die Hydraulikflüssigkeit wechseln:

ÿ Entfernen Sie bei vollständig abgesenktem Wagenheber die Einfüllschraube. ÿ

Kippen Sie den Wagenheber um, damit die alte Hydraulikflüssigkeit vollständig ablaufen kann.

Entsorgen Sie die alte Hydraulikflüssigkeit gemäß den örtlichen Vorschriften. ä Füllen Sie die Hydraulikeinheit

bei aufrecht stehendem Wagenheber vollständig mit hochwertigem

Hydraulikflüssigkeit, bis die Flüssigkeit 1/4" unter der Oberkante des Einfüllstutzens steht. ä Drehen

Sie den Griff gegen den Uhrzeigersinn, um das Ablassventil zu öffnen. ä Pumpen Sie den Griff mehrere

Male schnell auf und ab, um Luft aus dem

ÿ Prüfen Sie

den Flüssigkeitsstand erneut und füllen Sie bei Bedarf nach.

ÿ Setzen Sie die Füllschraube wieder ein.

1. Nach jedem Gebrauch mit einem sauberen Tuch abwischen. Lagern Sie den Wagenheber drinnen außerhalb

außerhalb der Reichweite von Kindern aufbewahren.

FEHLERBEHEBUNG

WARNUNG

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

Gehen Sie bei der Fehlerbehebung eines defekten Wagenhebers vorsichtig vor. Halten Sie ausreichend Abstand zur getragenen Last. Beheben Sie alle Probleme vollständig, bevor Sie den Wagenheber verwenden. Wenn die im Fehlerbehebungshandbuch beschriebenen Lösungen das Problem nicht beheben, lassen Sie den Wagenheber vor der Verwendung von einem qualifizierten Techniker überprüfen und reparieren.

Nachdem der Wagenheber repariert

wurde: Testen Sie ihn sorgfältig ohne Last, indem Sie ihn vollständig anheben und absenken und auf ordnungsgemäße Funktion prüfen, BEVOR SIE DEN WAGENHEBER WIEDER IN BETRIEB NEHMEN.

VERWENDEN SIE KEINEN BESCHÄDIGTEN ODER DEFEKTIERENDEN WAGENHEBER

MÖGLICHE SYMPTOME						MÖGLICHE LÖSUNG(Stellen Sie sicher, dass die Jack unterstützt keine Belastung beim Lösungsversuch.)
Jack wirdnicht heben beieis istGewichtKapazität	SattelsenktunterBelastung	PumpeSchlaganfallfühlt sichschwammig	Sattelwird nichtalle anhebenDieWeg	Handhabenbewegt sichhochWannJack istunterBelastung	Flüssigkeitundichtausdie FüllungStecker
X	X					Überprüfen Sie, ob die FreigabeVentil ist vollständig geschlossen.
						Der Wagenheber muss ausstoßen Luft.
X	X			X		Ventile können verstopft seinund schließt möglicherweise nicht vollständig.Ventile spülen:1. Senken Sie den Sattel ab undDen Auslöser sicher schließenVentil.2. Den Sattel manuell anhebenmehrere Zoll.3. Öffnen Sie das Ablassventil durch Drehen des Griffs gegen den Uhrzeigersinn. Und den Sattel nach unten drücken, so schnell wie möglich.
X		X	X			Jack hat möglicherweise wenig Hydraulikflüssigkeit. Flüssigkeit prüfen Füllstand prüfen und bei Bedarf nachfüllen.
						Der Wagenheber muss ausstoßen Luft.
					X	Das Gerät hat möglicherweise zu viel Hydraulikflüssigkeit innen. Flüssigkeitsstand prüfen und bei Bedarf anpassen.

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH

Der Hersteller bzw. Vertreiber hat die Stückliste und die Montageanleitung zur Verfügung gestellt.

Das Diagramm in diesem Handbuch dient nur als Referenz. Weder der Hersteller noch

Der Vertreiber gibt dem Käufer gegenüber keine Zusicherungen oder Garantien jeglicher Art ab, dass er oder dass er oder sie qualifiziert ist, Reparaturen am Produkt durchzuführen oder dass er oder sie qualifiziert ist Teile des Produkts zu ersetzen. Tatsächlich ist der Hersteller und/oder Händler ausdrücklich darauf hingewiesen, dass alle Reparaturen und Teileaustausche von zertifizierte und lizenzierte Techniker und nicht vom Käufer. Der Käufer übernimmt alle Risiko und Haftung, die sich aus der Reparatur des Originalprodukts ergeben oder Ersatzteile oder die durch den Einbau von Ersatzteilen entstehen Teile hierzu.

HINWEIS: Einige Teile werden nur zu Illustrationszwecken aufgeführt und gezeigt und sind nicht einzeln als Ersatzteil erhältlich.

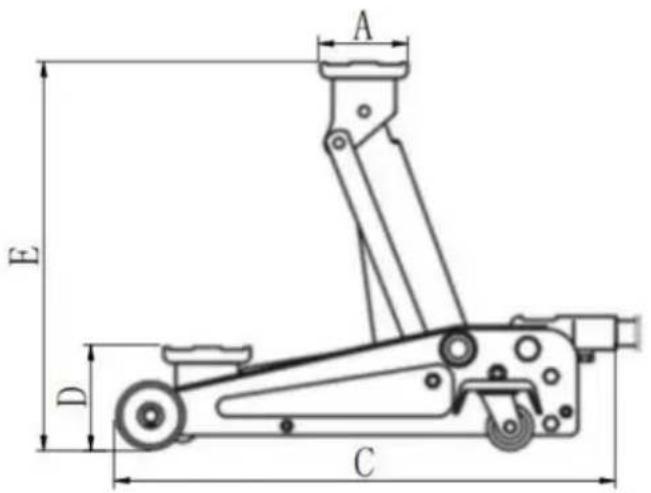

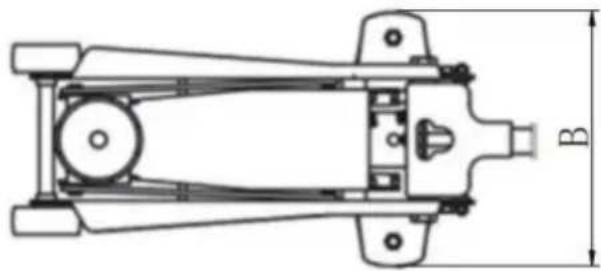

TECHNISCHE DATEN

A E D C

ModelParameter	WD-B-01500-B00-0	WD-B-02000-B00-0	WD-B-02500-B00-0	WD-B-03000-B00-0
Gewichtheben Kapazität	1,5 Tonnen	2,0 Tonnen	2,5 Tonnen	3 Tonnen
Belastbarkeit Methode	Hydraulischer Doppelzylinder
Tablettdurchmesser A (mm)	F99	F99	F199	F99
Breite B (mm)	250	255	320	325
Länge C (mm)	585	540	710	740
Min. Höhe D (mm)	80	80 95		90
Max. Höhe E (mm)	365	370	475	500
Material	Aluminium+Stahl
