WD-B-02000-B00-0 - Lewarek Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	WD-B-02000-B00-0
Typ produktu	Podnośnik hydrauliczny jezdny
Udźwig	2,0 tony
Metoda podnoszenia	Podwójny cylinder hydrauliczny
Minimalna wysokość	80 mm
Maksymalna wysokość	370 mm
Długość	540 mm
Szerokość	255 mm
Średnica płyty (A)	99 mm
Materiał	Aluminium + Stal
Waga (przybliżona)	Około 25 kg
Zastosowanie	Podnoszenie i opuszczanie pojazdów
Powierzchnia użytkowania	Twarda i płaska podłoga
Bezpieczeństwo	Zawór nadmiarowy, zawór bezpieczeństwa
Konserwacja	Odpowietrzenie, sprawdzenie poziomu oleju
Czyszczenie	Wytrzeć czystą szmatką po użyciu
Przechowywanie	Wewnątrz, poza zasięgiem dzieci
Części zamienne	Uchwyt, śruba napełniania, uszczelki (dostępne na zamówienie)
Możliwość naprawy	Naprawy przez wykwalifikowanego technika
Gwarancja	Elektroniczny certyfikat gwarancyjny na stronie www.vevor.com/support

Często zadawane pytania - WD-B-02000-B00-0 Vevor

Jak odpowietrzyć podnośnik hydrauliczny Vevor WD-B-02000-B00-0?

Otwórz zawór nadmiarowy, obracając uchwyt w kierunku przeciwnym do ruchu wskazówek zegara. Wyjmij korek wlewu oleju, a następnie szybko kilkakrotnie pompuj uchwyt. Włóż korek z powrotem i przetestuj podnośnik.

Jaki rodzaj oleju hydraulicznego użyć i jak go dodać?

Użyj wysokiej jakości oleju hydraulicznego (sprzedawanego osobno). Wyjmij śrubę napełniania, dodaj olej do 1/4 cala poniżej górnej krawędzi otworu, a następnie dokręć śrubę. Nie dotykaj uchwytu podczas tej czynności.

Jaki jest udźwig modelu WD-B-02000-B00-0?

Udźwig wynosi 2,0 tony (2000 kg). Nigdy nie przekraczaj tego obciążenia.

Jak złożyć uchwyt?

Przymocuj górny uchwyt do dolnego uchwytu. Poluzuj śrubę regulacyjną, włóż złożony uchwyt do podnośnika, a następnie dokręć śrubę.

Gdzie umieścić podnośnik pod pojazdem?

Umieść siodło podnośnika pod punktem podnoszenia zalecanym przez producenta pojazdu (patrz instrukcja obsługi). Upewnij się, że ładunek jest wyśrodkowany na nasadce głowicy.

Czy można używać podnośnika jako podpory pojazdu?

Nie, podnośnik jest przeznaczony wyłącznie do podnoszenia i opuszczania. Zawsze używaj podstawek (sprzedawanych osobno) do podparcia pojazdu po podniesieniu.

Co zrobić, jeśli podnośnik nie podnosi na pełną wydajność?

Sprawdź, czy zawór nadmiarowy jest całkowicie zamknięty. Odpowietrz układ i sprawdź poziom oleju. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym technikiem.

Jak bezpiecznie opuścić pojazd?

Usuń narzędzia spod pojazdu, umieść podnośnik pod punktem podnoszenia, obróć uchwyt zgodnie z ruchem wskazówek zegara, aby lekko podnieść, usuń podstawki, a następnie powoli obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić.

Jakie są podstawowe środki ostrożności?

Używaj na twardej i płaskiej powierzchni. Zablokuj koła, które nie są podnoszone. Nigdy nie stawaj pod pojazdem podtrzymywanym wyłącznie przez podnośnik. Zapoznaj się z instrukcją obsługi pojazdu.

Jak konserwować podnośnik po użyciu?

Wytrzyj podnośnik czystą szmatką. Przechowuj go wewnątrz, poza zasięgiem dzieci. Co trzy lata spuść olej hydrauliczny i wymień go.

INSTRUKCJA OBSŁUGI WD-B-02000-B00-0 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

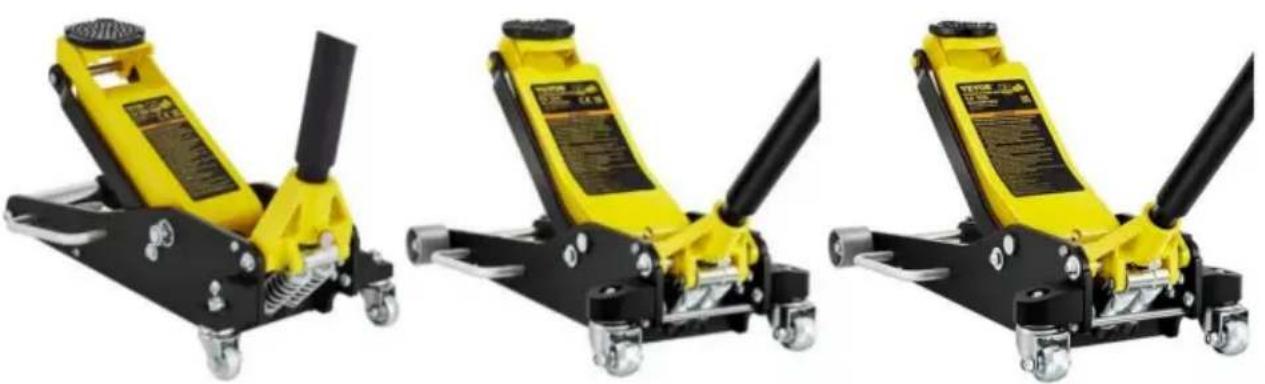

PODNOŚNIKI HYDRAULICZNE

MODEL:

WD-B-01500-B00-0

WD-B-02000-B00-0

WD-B-02500-B00-0

WD-B-03000-B00-0

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

PODŁOGA HYDRAULICZNA

PODNOŚNIKI

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

OPIS SYMBOLI

OSTRZEŻENIE: Podnośnik może być używany wyłącznie na twardych, równych powierzchniach i musi być

swobodnie się toczyć podczas podnoszenia i opuszczania. Nie wchodzą pod pojazd

wsparte wyłącznie za pomocą stojaków podporowych do wózka.

UWAGA: Przeczytaj uważnie instrukcje i procedury dotyczące bezpieczeństwa

operacje.

INSPEKCJE

1. Przed każdym użyciem

Przed każdym użyciem podnośnika garażowego należy przeprowadzić kontrolę wzrokową nieprawidłowe warunki, takie jak pęknięte spoiny, nieszczelności i uszkodzenia, obluzowania lub brakujące części.

1. Po każdym użyciu

Jeśli uważa się, że podnośnik tak jest, należy natychmiast sprawdzić podnośnik garażowy zostało poddane nietypowemu obciążeniu lub wstrząsowi. Zaleca się przeprowadzenie kontroli być wykonane przez autoryzowaną stację naprawczą producenta lub dostawcy.

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA PODNOŚNIKA

1. Podnośnik powinien być używany na twardej, równej powierzchni i mieć możliwość swobodnego toczenia się podnoszenie i opuszczanie.
2. Nieuniesione koła pojazdu należy zaklinować.
3. Obciążenie powinno być umieszczone centralnie na nagłowku.
4. W podnoszonym pojeździe nie powinna przebywać żadna osoba.
5. Podnośnika należy używać wyłącznie do podnoszenia i opuszczania. Podniesiony pojazd powinien być wsparte na stojakach podtrzymujących pojazd.
6. Żadna osoba nie powinna wkładać swojego ciała pod pojazd, który opiera się wyłącznie na: hydrauliczny podnośnik wózka.
7. Przed przystąpieniem do naprawy należy zapoznać się z instrukcją producenta pojazdu podniesienie pojazdu.
8. Upewnij się, że punkt podnoszenia jest stabilny i prawidłowo wyśrodkowany na nasadce głowy.
9. Nie przesuwaj ani nie podność pojazdu na podnośniku.

UWAGA PRZED UŻYCIEM

Ze względu na transport i/lub obsługę w układzie hydraulicznym może pozostać powietrze, które może zostać uwięzione może zakłócać podnoszenie podnośników. Aby odpowietrzyć układ hydrauliczny:

1. Otwórz zawór spustowy, obracając uchwyt podnośnika w kierunku przeciwnym do ruchu wskazówek zegara.
2. Wykręć korek wlewu oleju z cylindra.
3. Szybko pompuj uchwyt podnośnika, wykonując kilka pełnych ruchów.
4. Włóż korek wlewu oleju do cylindra.

OSTRZEŻENIE

1. Nieuniesione koła pojazdu należy zaklinować.
2. Obciążenie powinno być umieszczone centralnie na nagłowku.
3. W podnoszonym pojeździe nie powinna przebywać żadna osoba.
4. Przed podniesieniem należy zapoznać się z instrukcją producenta pojazdu pojazdu.
5. Hydrauliczny podnośnik wózkowy powinien być używany wyłącznie do podnoszenia i opuszczania. I to nie może być używany jako narzędzie pomocnicze.

USTAWIENIE - PRZED UŻYCIEM

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNA INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

na początku tej instrukcji, łącznie z całym tekstem poniżej

podtytułów przed skonfigurowaniem lub użyciem tego produktu.

Lista części
NIE.	Nazwa	Zdjęcie	ILOŚĆ.
1	Jacek		1
2	Dolny uchwyt		1
3	Górny uchwyt		1

MOCOWANIE UCHWYTU

1. Przymocuj górny uchwyt do dolnego uchwytu.
2. Poluzuj śrubę ustalającą i włóż zmontowany uchwyt do uchwytu
   Gniazdo elektryczne.
3. Dokreć śrubę ustalającą.

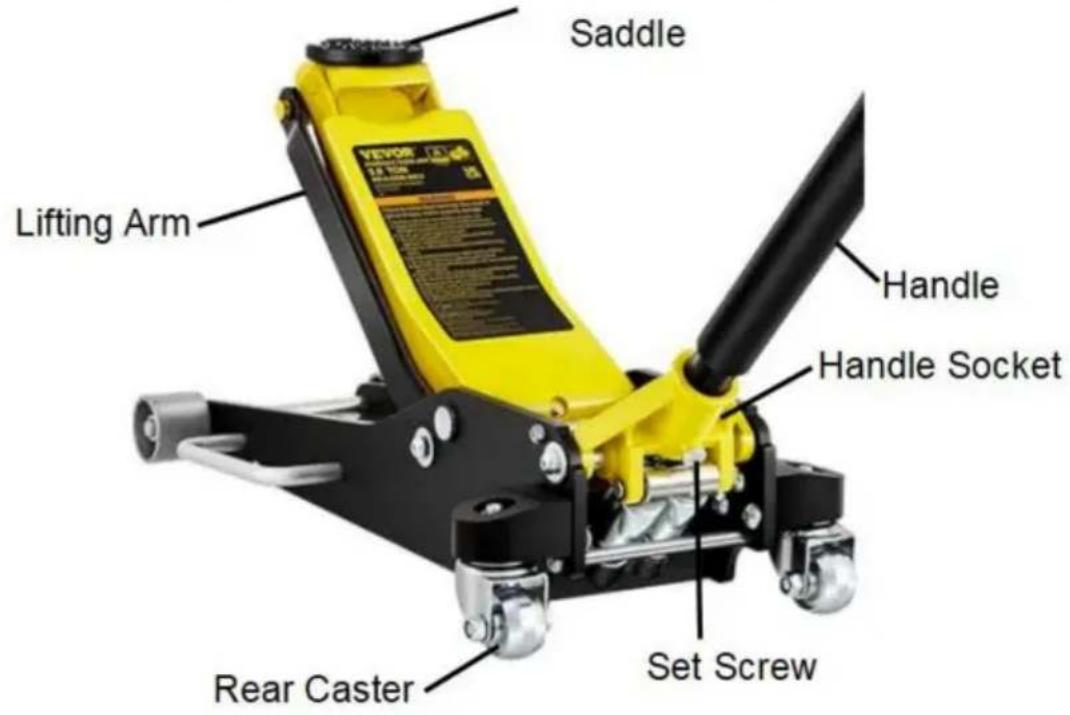

FUNKCJE (na przykładzie WD-B-03000-B00-0)

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNA INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

na początku tej instrukcji, łącznie z całym tekstem poniżej

podtytułów przed konfiguracją lub użyciem tego produktu.

USUWANIE POWIETRZA

PRZED KAŻDYM UŻYCIEM LUB JEŻELI WYDAJNOŚĆ PODNOŚNIKA SPADA

Sprawdź, czy w podnośniku nie występuje nadmiar powietrza i odpowiedni poziom płynu hydraulicznego. Jeśli pojawi się Jack aby nie działał prawidłowo, może być konieczne oczyszczenie układu hydraulicznego nadmiar powietrza w następujący sposób:

1. Poluzuj śrubę napełniania.
2. Sprawdź poziom płynu i jeśli to konieczne uzupełnij płynem hydraulicznym.
3. Następnie przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszej pozycji, aby zamknąć zawór pompuj uchwyt kilka razy szybko.
4. WAŻNE: Po usunięciu powietrza należy wcześniej sprawdzić podnośnik pod kątem prawidłowego działania do jego faktycznego wykorzystania.
5. Jeśli usunięto powietrze i podnośnik nie działa prawidłowo, należy to zrobić nie używaj go do czasu naprawy przez wykwalifikowanego technika serwisu.

DOLEWANIE PŁYNU HYDRAULICZNEGO

1. Wykręć śrubę napełniania. Nie odkręcaj ani nie luzuj śrub pokrywy zaworu bezpieczeństwa.
2. Powoli dodawaj wysokiej jakości płyn hydrauliczny (sprzedawany oddzielnie), aż osiągnie poziom płynu 1/4" poniżej górnej części otworu napełniania.
   Uwaga: Nie dotykaj uchwytu podczas dodawania płynu hydraulicznego.
3. Dokreć śrubę napełniania.

PODNOSZENIE

OSTRZEŻENIE: Zaparkuj pojazd na płaskiej, poziomej, solidnej powierzchni w bezpiecznej odległości nadjeżdżający ruch. Wyłącz silnik pojazdu. Umieść pojazd

skrzynia biegów w położeniu „PARK” (jeśli jest automatyczna) lub na najniższym biegu (jeśli jest ręczna). Ustaw hamulec awaryjny pojazdu. Następnie zaklinuj koła, które nie są podnoszone.

1. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić podnośnik. Gdy Jack już jest całkowicie opuszczony, przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszego położenia, aby zamknąć zawór.
2. Ostrożnie umieść siodelko podnośnika pod siodłem producenta pojazdu zalecany punkt podnoszenia.

(Informacje o lokalizacji ramy można znaleźć w instrukcji producenta pojazdu punkt podnoszenia.)

1. Pompuj rączką, aż szczyt siodełka prawie sięgnie górnej części pojazdu punkt podnoszenia. Ustaw siodełko bezpośrednio pod punktem podnoszenia pojazdu.
2. Aby podnieść pojazd, pompuj uchwyt. Używaj gładkich, pełnych pociągnięć.
3. Wybierz pasujące stojaki na podnośniki (sprzedawane oddzielnie) o odpowiedniej pojemności. Ustaw podnośnik stoi na tej samej wysokości zgodnie z instrukcjami producenta, upewniając się, że jest bezpiecznie zablokowany na swoim miejscu.
4. Umieścić siodelka podnośników pod siodłami producenta pojazdu zalecane punkty wsparcia.

OSTRZEŻENIE! Upewnij się, że punkty podparcia pojazdu są całkowicie osadzone w siodełkach obu stojaków. Aby je podeprzeć, użyj dopasowanej pary stojaków na pojazd tylko koniec.

1. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na podnośnik siodła stojaków.
2. Gdy pojazd zostanie całkowicie osadzony na podnośnikach, kontynuuj powolne opuszczanie podnośnik, aż zostanie całkowicie opuszczony.
3. Wyjmij podnośnik i przechowuj go w bezpiecznym miejscu.

OPUSZCZENIE

1. Ostrożnie usuń wszystkie narzędzia, części itp. spod pojazdu.
2. Umieścić siodło podnośnika pod punktem podnoszenia. Mocno obróć uchwyt

zgodnie z ruchem wskazówek zegara i podnieś pojazd na tyle wysoko, aby uwolnić się od podpórek.

1. Ostrożnie zdejmij podpory.
2. Powoli obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na ziemię.
3. Całkowicie opuść podnośnik. Przechowuj Jacka w pomieszczeniu niedostępnym dla dzieci.

KONSERWACJA I SERWIS

OSTRZEŻENIE: Należy wykonać procedury, które nie zostały szczegółowo wyjaśnione w tej instrukcji

wykonywane wyłącznie przez wykwalifikowanego technika.

OSTRZEŻENIE: ABY ZAPOBIEGAĆ POWAŻNYM OBRAŻeniom W WYNIKU AWARII NARZĘDZIA: Wykonaj to

nie używaj uszkodzonego sprzętu. W przypadku wystąpienia nietypowego hałasu lub wibracji należy problem rozwiazany przed dalszym użytkowaniem

CZYSZCZENIE, KONSERWACJA I SMAROWANIE

1. PRZED KAŻDYM UŻYCIEM sprawdź ogólny stan podnośnika. Sprawdzić:

Luźny sprzęt

Niewspółosiowość lub zakleszczenie ruchomych części

Pęknięte lub uszkodzone części

Wszelkie warunki, które mogą mieć wpływ na jego bezpieczne działanie

1. PRZED KAŻDYM UŻYCIEM dokładnie przetestuj podnośnik pod kątem prawidłowego działania faktyczne wykorzystanie. Jeśli podnośnik nie działa prawidłowo, wykonaj USUWANIE POWIETRZA instrukcje.

2. CO NAJMNIEJ RAZ NA TRZY LATA należy wymienić płyn hydrauliczny:

Po całkowitym opuszczeniu podnośnika wykręć śrubę napełniania.

Przechylić podnośnik, aby umożliwiać całkowite spuszczenie starego płynu hydraulicznego.

Pozbądź się starego płynu hydraulicznego zgodnie z lokalnymi przepisami. Trzymając podnośnik

w pozycji pionowej, całkowicie napełnij moduł hydrauliczny wysokiej jakości

hydraulicznym, aż poziom płynu znajdzie się 1/4 cala poniżej górnej krawędzi otworu

wlewowego. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby

otworzyć zawór spustowy. Szybko pompuj uchwytem kilka razy w górę i w dół, aby usunąć powietrze z system.

Sprawdź ponownie poziom płynu i uzupełnij w razie potrzeby.

Wymień śrubę napełniania.

1. PO KAŻDYM UŻYCIU przetrzeć czystą szmatką. Przechowuj podnośnik w pomieszczeniu zamkniętym zasięg dzieci.

ROZWIAZYWANIE PROBLEMÓW

OSTRZEŻENIE

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom:

Podczas rozwiązywania problemów z nieprawidłowo działającym gniazdem należy zachować ostrożność.

Trzymaj się z daleka od obsługiganego ładunku. Całkowicie rozwiąż wszystkie problemy przed użyciem.

Jeśli rozwiązania przedstawione w Przewodniku rozwiązywania problemów nie rozwiązą problemu, zleć

wykwalifikowanemu technikowi sprawdzenie i naprawę podnośnika przed użyciem.

Po naprawie podnośnika: Przetestuj

go dokładnie bez obciążenia, całkowicie go podnosząc i opuszczając, sprawdzając, czy działa prawidłowo, PRZED

PRZYWRÓCENIEM PODNOŚNIKA DO PRACY.

NIE UŻYWAJ USZKODZONEGO LUB NIEPRAWIDŁOWO DZIAŁAJĄCEGO PODNOŚNIKA

MOŻLIWE OBJAWY						PRAWDOPODOBNE ROZWIĄZANIE (Upewnij się, że Jacek nie wspiera załaduj podczas próby rozwiązania.)
Jacek to zrobi nie podnosić a godz jego waga pojemność	Siodło obniża pod obciążenie	Pompa udar czuje gąbczasty	Siodło nie będzie podviść wszystke the sposób	Uchwyt porusza się w górę Kiedy Jack jest pod obciążenie	Płyn wyciek z wypełnienie wtyczka
X	X					Sprawdź, czy Release Zawór jest całkowicie zamknięty.
						Jack musi zostać wydalony powictuże.
X	X			X		Zawory mogą być zablokowane i może nie zostać całkowicie zamknięty. Do przepłukać zawory: 1. Opuść siodełko i bezpiecznie zamknij zwolnienie zawór. 2. Ręcznie podnieś siodełkokilka cali.3. Otwórz zawór spustowyobracając uchwytprzeciwnie do ruchu wskazówek zegara. Iwciśnij siodło w dół jakotak szybko jak to możliwe.
X		X	X			Jackowi może być małopłyn hydrauliczny. Sprawdź płynwyrównać i uzupełnić w razie potrzeby.
						Jack musi zostać wydalony
					X	Jednostka też może miećdużo płynu hydraulicznegowewnątrz. Sprawdź poziom płynui wyreguluj w razie potrzeby.

PROSZE DOKŁADNIE PRZECZYTAĆ PONIŻSZE

Producent i/lub dystrybutor dostarczył listę części i montaż

schemat w tej instrukcji służy wyłącznie jako narzędzie odniesienia. Ani producent, ani

dystrybutor składa kupującemu jakiekolwiek oświadczenia lub gwarancje, że

lub posiada kwalifikacje do dokonywania jakichkolwiek napraw produktu lub posiada odpowiednie kwalifikacje

do wymiany jakiejkolwiek części produktu. W rzeczywistości producent i/lub dystrybutor

wyraźnie stwierdza, że wszelkie naprawy i wymiany części powinny być wykonywane przez

certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący bierze na siebie wszystko

ryzyko i odpowiedzialność wynikającą z napraw oryginalnego produktu lub

części zamiennych do niego lub wynikających z jego instalacji zastępczej

części do niego.

UWAGA: Niektóre części zostały wymienione i pokazane wyłącznie w celach ilustracyjnych, ale tak nie jest dostępne pojedynczo jako części zamienne.

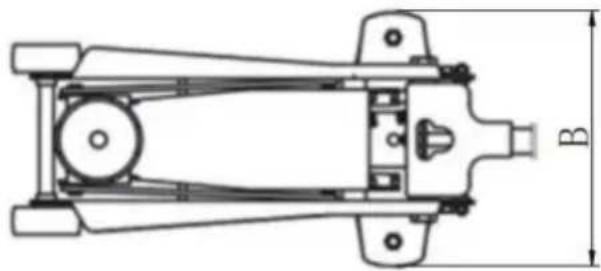

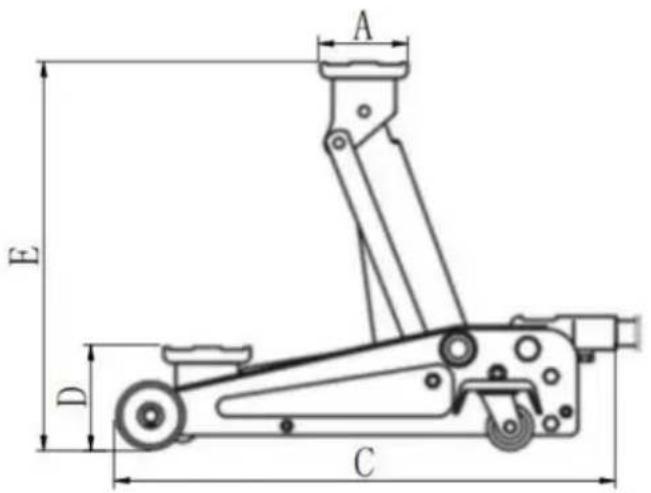

SPECYFIKACJA TECHNICZNA

ModelParametr	WD-B-01500-B00-0	WD-B-02000-B00-0	WD-B-02500-B00-0	WD-B-03000-B00-0
Podnosić ciężarPojemność	1,5 tony	2,0 tony	2,5 tony	3 tony
Łożysko obciążeniowemetoda	Podwójny cylinder hydrauliczny
Średnica tacy A(mm)	F99	F99	F199	F99
Szerokość B (mm)	250	255	320	325
Długość C (mm)	585	540	710	740
Minimalna wysokość D(mm)	80	80	95	90
Maksymalna wysokość E(mm)	365	370	475	500
Materiał	Aluminium + Stal
