WD-B-02000-B00-0 - Jack Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	WD-B-02000-B00-0
Type de produit	Cric hydraulique roulant
Capacité de levage	2,0 tonnes
Méthode de levage	Double cylindre hydraulique
Hauteur minimale	80 mm
Hauteur maximale	370 mm
Longueur	540 mm
Largeur	255 mm
Diamètre du plateau (A)	99 mm
Matériau	Aluminium + Acier
Poids (approximatif)	Environ 25 kg
Utilisation	Levage et abaissement de véhicules
Surface d'utilisation	Sol dur et plat
Sécurité	Soupape de décharge, valve de sécurité
Entretien	Purge de l'air, vérification du niveau d'huile
Nettoyage	Essuyer avec un chiffon propre après usage
Rangement	À l'intérieur, hors de portée des enfants
Pièces détachées	Poignée, vis de remplissage, joints (disponibles sur demande)
Réparabilité	Réparations par technicien qualifié
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - WD-B-02000-B00-0 Vevor

Comment purger l'air du cric hydraulique Vevor WD-B-02000-B00-0 ?

Ouvrez la soupape de décharge en tournant la poignée dans le sens antihoraire. Retirez le bouchon de remplissage d'huile, puis pompez rapidement la poignée plusieurs fois. Remettez le bouchon en place et testez le cric.

Quel type d'huile hydraulique utiliser et comment en ajouter ?

Utilisez de l'huile hydraulique de haute qualité (vendue séparément). Retirez la vis de remplissage, ajoutez l'huile jusqu'à 1/4 de pouce sous le haut de l'orifice, puis revissez. Ne touchez pas la poignée pendant l'opération.

Quelle est la capacité de levage du modèle WD-B-02000-B00-0 ?

La capacité de levage est de 2,0 tonnes (2000 kg). Ne dépassez jamais cette charge.

Comment assembler la poignée ?

Fixez la poignée supérieure à la poignée inférieure. Desserrez la vis de réglage, insérez la poignée assemblée dans le cric, puis serrez la vis.

Où placer le cric sous le véhicule ?

Placez la selle du cric sous le point de levage recommandé par le constructeur du véhicule (voir le manuel du propriétaire). Assurez-vous que la charge est centrée sur le capuchon de la tête.

Peut-on utiliser le cric comme support de véhicule ?

Non, le cric est conçu uniquement pour le levage et l'abaissement. Utilisez toujours des chandelles (vendues séparément) pour soutenir le véhicule une fois soulevé.

Que faire si le cric ne soulève pas à pleine capacité ?

Vérifiez que la soupape de décharge est complètement fermée. Purgez l'air du système et vérifiez le niveau d'huile. Si le problème persiste, contactez un technicien qualifié.

Comment abaisser le véhicule en toute sécurité ?

Retirez les outils sous le véhicule, placez le cric sous le point de levage, tournez la poignée dans le sens horaire pour soulever légèrement, retirez les chandelles, puis tournez lentement la poignée dans le sens antihoraire pour abaisser.

Quelles sont les précautions de sécurité essentielles ?

Utilisez sur une surface dure et plane. Calez les roues non soulevées. Ne vous placez jamais sous un véhicule soutenu uniquement par le cric. Consultez le manuel du propriétaire du véhicule.

Comment entretenir le cric après utilisation ?

Essuyez le cric avec un chiffon propre. Rangez-le à l'intérieur, hors de portée des enfants. Tous les trois ans, vidangez l'huile hydraulique et remplacez-la.

MODE D'EMPLOI WD-B-02000-B00-0 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

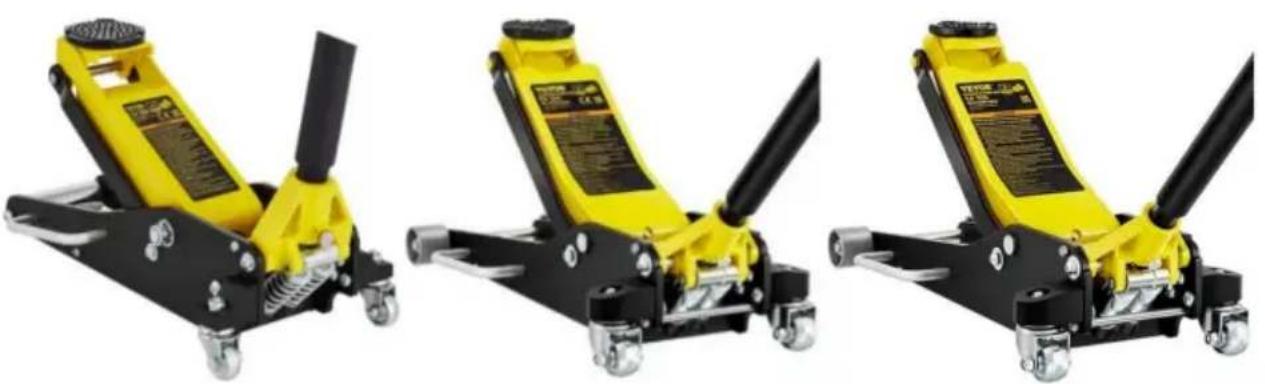

VÉRINS HYDRAULIQUES

MODÈLE:

WD-B-01500-B00-0

WD-B-02000-B00-0

WD-B-02500-B00-0

WD-B-03000-B00-0

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

PLANCHER HYDRAULIQUE VÉRINS

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre

DESCRIPTION DES SYMBOLES

AVERTISSEMENT : Le cric doit être utilisé uniquement sur des surfaces dures et planes.

libre de rouler pendant le levage et l'abaissement. Ne vous placez pas sous un véhicule

soutenu uniquement par un cric roulant utilisant des supports.

ATTENTION : Lisez attentivement les instructions et les procédures pour

opérations.

INSPECTIONS

1. Avant chaque utilisation

Une inspection visuelle doit être effectuée avant chaque utilisation du cric de garage pour conditions anormales telles que des soudures fissurées, des fuites et des pièces endommagées, desserrées ou parties manquantes.

1. Après chaque utilisation

Le cric de garage doit être inspecté immédiatement si l'on pense que l'ascenseur a été soumis à une charge ou à un choc anormal. Il est recommandé de procéder à une inspection être effectué par un atelier de réparation agréé du fabricant ou du fournisseur.

RECOMMANDATION POUR UNE UTILISATION SÉCURISÉE DU JACK

1. Le cric doit être utilisé sur une surface dure et plane et être libre de rouler pendant levage et abaissement.
2. Les roues non soulevées du véhicule doivent être calées.
3. La charge doit être située au centre du capuchon de la tête.
4. Personne ne doit rester dans un véhicule en cours de levage.
5. Le cric doit être utilisé uniquement pour soulever et abaisser. Le véhicule surélevé doit être supporté sur des béquilles de véhicule.
6. Personne ne devrait placer son corps sous un véhicule soutenu uniquement par un cric roulant hydraulique.
7. Le manuel du propriétaire du constructeur du véhicule doit être consulté avant levage du véhicule.
8. Assurez-vous que le point de levage est stable et correctement centré sur le capuchon de tête.
9. Ne déplacez pas et ne transportez pas le véhicule lorsque vous êtes sur le cric.

ATTENTION AVANT UTILISATION

En raison du transport et/ou de la manutention, de l'air peut être emprisonné dans le système hydraulique, ce qui peut gêner le levage des vérins. Pour évacuer l'air du système hydraulique :

1. Ouvrir la soupape de décharge en tournant la poignée du cric dans le sens antihoraire.
2. Retirez le bouchon de remplissage d'huile du cylindre.
3. Pompez rapidement la poignée du cric en effectuant plusieurs courses complètes.
4. Remettez le bouchon de remplissage d'huile dans le cylindre.

AVERTISSEMENT

1. Les roues non soulevées du véhicule doivent être calées.
2. La charge doit être située au centre du capuchon de la tête.
3. Personne ne doit rester dans un véhicule en cours de levage.
4. Le manuel du propriétaire du constructeur du véhicule doit être consulté avant de soulever du véhicule.
5. Le cric roulant hydraulique doit être utilisé uniquement pour le levage et l'abaissement. Et cela ne peut pas être utilisé comme outil de support.

INSTALLATION - AVANT UTILISATION

AVERTISSEMENT : Lisez TOUTES LES INFORMATIONS DE SÉCURITÉ IMPORTANTES section au début de ce manuel, y compris tout le texte sous

sous-titres avant l'installation ou l'utilisation de ce produit.

Liste des pièces
Non.	Nom	Image	QTÉ.
1	Jack		1
2	Poignée inférieure		1
3	Poignée supérieure		1

FIXATION DE LA POIGNÉE

1. Fixez la poignée supérieure à la poignée inférieure.
2. Desserrez la vis de réglage et insérez la poignée assemblée dans la poignée.
   Prise.
3. Serrez la vis de réglage.

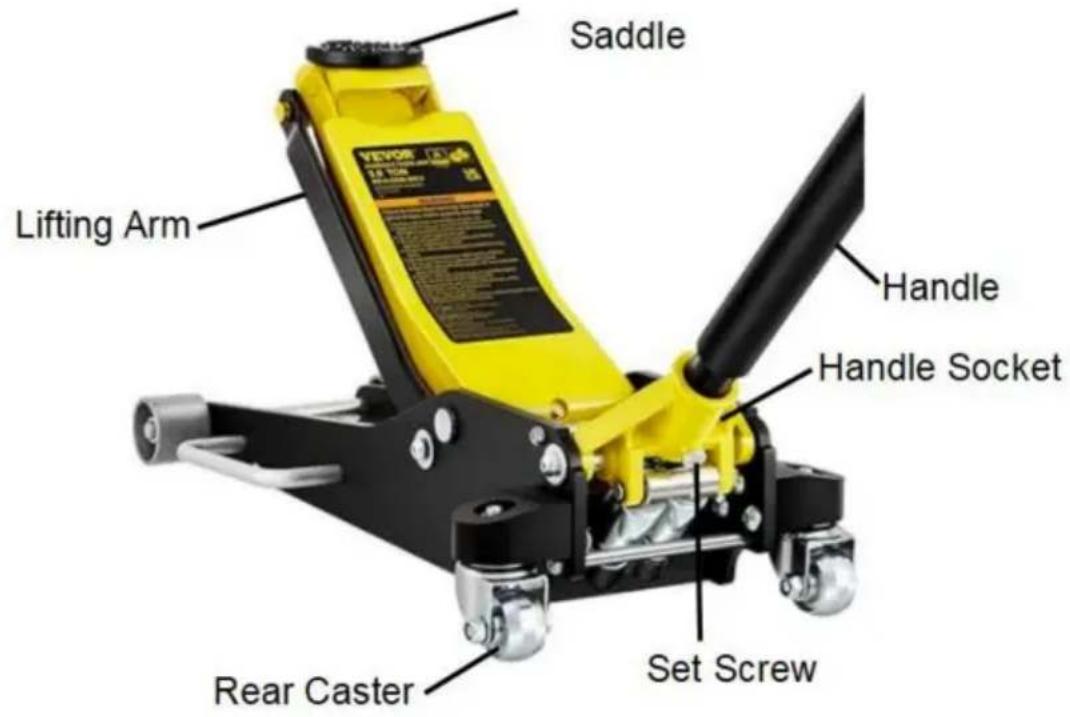

FONCTIONS (Prenez WD-B-03000-B00-0 comme exemple)

section au début de ce manuel, y compris tout le texte sous

sous-titres avant l'installation ou l'utilisation de ce produit.

ÉLIMINATION DE L'AIR

AVANT CHAQUE UTILISATION OU SI LA PERFORMANCE DU JACK DIMINUE

Vérifiez s'il y a un excès d'air et un niveau de liquide hydraulique approprié dans le cric. Si Jack apparaît

ne fonctionne pas correctement, il peut être nécessaire de purger son système hydraulique de excès d'air comme suit :

1. Desserrez la vis de remplissage.
2. Vérifiez le niveau de liquide et, si nécessaire, complétez en ajoutant du liquide hydraulique.
3. Tournez la poignée dans le sens des aiguilles d'une montre jusqu'à la position la plus serrée pour fermer la valve, puis pompez la poignée plusieurs fois rapidement.
4. IMPORTANT : Une fois l'air retiré, testez le bon fonctionnement du cric avant
   à son utilisation réelle.
5. Si l'air est évacué et que le cric ne semble pas fonctionner correctement,
   ne l'utilisez pas tant qu'il n'a pas été réparé par un technicien de service qualifié.

AJOUT DE FLUIDE HYDRAULIQUE

1. Retirez la vis de remplissage. Ne retirez pas et ne desserrez pas les vis du couvercle de la soupape de sécurité.
2. Ajoutez lentement du liquide hydraulique de haute qualité (vendu séparément) jusqu'à ce que le liquide atteigne

1/4" sous le haut du port de remplissage.

Remarque : Ne touchez pas la poignée lors de l'ajout de liquide hydraulique.

1. Serrez la vis de remplissage.

LEVAGE

AVERTISSEMENT : Garez le véhicule sur une surface plane, nivelée et solide, en toute sécurité, à l'écart des

circulation en sens inverse. Coupez le moteur du véhicule. Placez le véhicule

transmission en "PARK" (si automatique) ou dans son rapport le plus bas (si manuel). Met le

frein d'urgence du véhicule. Calez ensuite les roues qui ne sont pas soulevées.

1. Tournez lentement la poignée dans le sens inverse des aiguilles d'une montre pour abaisser le cric. Une fois que le Jack est complètement abaissé, tournez la poignée dans le sens des aiguilles d'une montre jusqu'à la position la plus serrée pour fermer la valve.
2. Positionnez soigneusement la selle du cric sous la marque du constructeur du véhicule.
   point de levage recommandé.

(Voir le manuel du propriétaire du constructeur du véhicule pour connaître l'emplacement du cadre. point de levage.)

1. Pompez la poignée jusqu'à ce que le haut de la selle atteigne presque le niveau du véhicule. point de levage. Placez la selle directement sous le point de levage du véhicule.
2. Pour soulever le véhicule, pompez la poignée. Utilisez des traits doux et complets.
3. Sélectionnez des chandelles assorties (vendues séparément) de capacité appropriée. Met le chandelles à la même hauteur selon les instructions du fabricant, en vous assurant qu'elles se verrouillent solidement en position.
4. Positionnez les selles des chandelles sous les indications du constructeur du véhicule points d'appui recommandés.

AVERTISSEMENT! Assurez-vous que les points d'appui du véhicule sont bien en place dans les selles. des deux chandelles. Utilisez une paire de chandelles assorties par véhicule pour en soutenir une fin seulement.

1. Tournez lentement la poignée dans le sens inverse des aiguilles d'une montre pour abaisser le véhicule sur le cric. selles des stands.

2. Une fois le véhicule bien assis sur les chandelles, continuez à abaisser lentement le cric jusqu'à ce qu'il soit complètement abaissé.

3. Retirez le cric et rangez-le en toute sécurité, à l'écart.

ABAISSEMENT

1. Retirez soigneusement tous les outils, pièces, etc. du dessous du véhicule.
2. Placez la selle du cric sous le point de levage. Tournez fermement la poignée
   dans le sens des aiguilles d'une montre et soulevez le véhicule suffisamment haut pour dégager les chandelles.
3. Retirez délicatement les chandelles.
4. Tournez lentement la poignée dans le sens inverse des aiguilles d'une montre pour abaisser le véhicule au sol.
5. Abaissez complètement le cric. Rangez le Jack à l'intérieur, hors de portée des enfants.

ENTRETIEN ET SERVICE

AVERTISSEMENT : Les procédures non spécifiquement expliquées dans ce manuel doivent être

effectué uniquement par un technicien qualifié.

AVERTISSEMENT : POUR ÉVITER DES BLESSURES GRAVES DUES À UNE PANNE DE L'OUTIL : Ne

ne pas utiliser d'équipement endommagé. Si des bruits ou des vibrations anormaux se produisent, demandez au problème corrigé avant toute utilisation ultérieure

NETTOYAGE, ENTRETIEN ET LUBRIFICATION

1. AVANT CHAQUE UTILISATION, inspectez l'état général du Cric. Vérifier:

Matériel en vrac

Désalignement ou grippage des pièces mobiles

Pièces fissurées ou cassées

Toute condition pouvant affecter son fonctionnement en toute sécurité

1. AVANT CHAQUE UTILISATION, testez minutieusement le bon fonctionnement du cric avant de le utilisation réelle. Si le cric semble ne pas fonctionner correctement, suivez la procédure d'ÉLIMINATION DE L'AIR. instructions.

2. AU MOINS UNE FOIS TOUS LES TROIS ANS, vidanger le liquide hydraulique :

Avec le cric complètement abaissé, retirez la vis de remplissage.

Renversez le cric pour permettre à l'ancien liquide hydraulique de s'écouler complètement.

Éliminez l'ancien fluide hydraulique conformément aux réglementations locales. Avec le cric à la verticale, remplissez complètement l'unité hydraulique avec du

fluide hydraulique jusqu'à ce que le liquide soit à 1/4" en dessous du haut de l'orifice de

remplissage. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir

la soupape de décharge. Pompez la poignée de haut en bas rapidement plusieurs fois pour purger l'air du système.

Revérifiez le niveau de liquide et remplissez-le si nécessaire.

Remplacez la vis de remplissage.

1. APRÈS CHAQUE UTILISATION, essuyez avec un chiffon propre. Rangez le Jack à l'intérieur, hors portée des enfants.

DÉPANNAGE

AVERTISSEMENT

POUR ÉVITER DES BLESSURES GRAVES :

Soyez prudent lors du dépannage d'une prise défectueuse. Restez à l'écart de la charge supportée. Résolvez complètement tous les problèmes avant utilisation. Si les solutions présentées dans le guide de dépannage ne résolvent pas le problème, demandez à un technicien qualifié d'inspecter et de réparer le cric avant utilisation.

Une fois le cric réparé : Testez-le

soigneusement sans charge en le soulevant et en l'abaissant complètement, en vérifiant son bon fonctionnement, AVANT DE RETOURNER LE CRIC EN FONCTIONNEMENT.

N'UTILISEZ PAS DE PRISE ENDOMMAGÉE OU DÉFAILLANTE

SYMPTÔMES POSSIBLES						SOLUTION PROBABLE(Assurez-vous que leJack ne soutient pas uncharger en essayant une solution.)
Jack vane pas soulever à c'estpoidscapacité	Selleabaissesouscharger	Pompe	SelleNe fera passoulever toutlechemin	Poignéese déplaceen hautquandJack estsouscharger	Fluidefuitedepuisle remplissageprise
X	X					Vérifiez que la versionLa vanne est complètement fermée.
						Le cric doit expulserair.
X	X			X		Les vannes peuvent être bloquéeset peut ne pas se fermer complètement.Àrincer les vannes:1. Abaissez la selle etfermez solidement le déverrouillagesoupape.2. Soulevez manuellement la selleplusieurs pouces.3. Ouvrez la soupape de décharge en tournant la poignée dans le sens antihoraire. Et forcez la selle vers le bas Aussi vite que possible.
X		X	X			Jack est peut-être à court de fluide hydraulique. Vérifier le liquide niveau et remplir si nécessaire.
						Le cric doit expulser air.
					X	L'appareil peut également avoir beaucoup de liquide hydraulique à l'intérieur. Vérifier le niveau de liquide et ajuster si nécessaire.

S'IL VOUS PLAÎT LISEZ AVEC ATTENTION

Le fabricant et/ou le distributeur a fourni la liste des pièces et le montage

schéma dans ce manuel à titre d'outil de référence uniquement. Ni le fabricant ni

Le distributeur fait toute déclaration ou garantie de quelque nature que ce soit à l'acheteur qu'il

ou qu'elle est qualifiée pour effectuer des réparations sur le produit ou qu'elle est qualifiée

pour remplacer toute pièce du produit. En effet, le fabricant et/ou le distributeur

indique expressément que toutes les réparations et tous les remplacements de pièces doivent être effectués par

techniciens certifiés et agréés et non par l'acheteur. L'acheteur assume tout

risque et responsabilité découlant de ses réparations sur le produit d'origine ou

pièces de rechange ou découlant de son installation de remplacement

parties de celui-ci.

REMARQUE : Certaines pièces sont répertoriées et présentées à des fins d'illustration uniquement et ne sont pas disponible individuellement comme pièces de rechange.

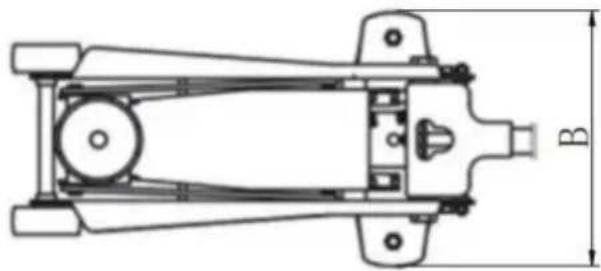

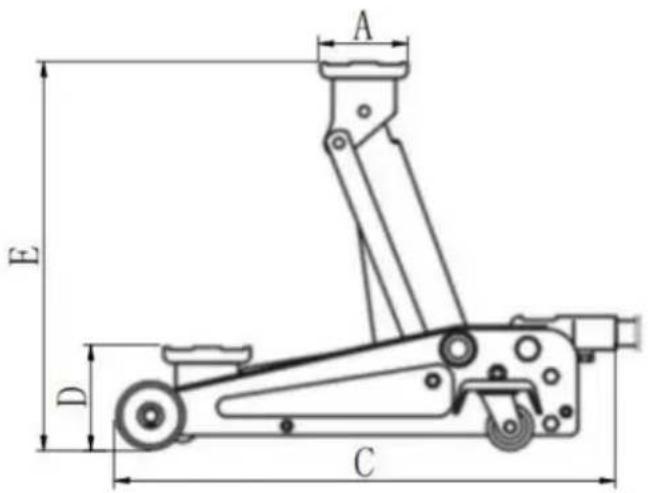

SPÉCIFICATIONS TECHNIQUES

A E D C

ModèleParamètre	WD-B-01500-B00-0	WD-B-02000-B00-0	WD-B-02500-B00-0	WD-B-03000-B00-0
Poids de levageCapacité	1,5 tonnes	2,0 tonnes	2,5 tonnes	3 tonnes
Porteur de chargeMéthode	Double cylindre hydraulique
Diamètre du plateau A(mm)	F99	F99	F199	F99
Largeur B (mm)	250	255	320	325
Longueur C (mm)	585	540	710	740
Hauteur minimale D(mm)	80	80	95	90
Hauteur maximale E(mm)	365	370	475	500
Matériel	Aluminium+Acier
