Type de produit	Cric à boulonner
Marque	Vevor
Modèle	R20TSW-B
Capacité	2000 lb (907 kg)
Type de support de montage	Support boulonné
Type de manivelle	Vent de dessus
Gamme de hauteur	10,5 à 20,2 pouces (26,7 à 51,3 cm)
Course de la vis	10 pouces (25,4 cm)
Taille du pied	7 x 3,93 pouces (rectangulaire)
Hauteur du produit (sans poignée)	16,5 pouces (41,9 cm)
Matériau principal	Acier
Fonction pivotante	Oui, avec goupille de traction
Sens de rotation pour lever	Horaire
Sens de rotation pour baisser	Antihoraire
Utilisation prévue	Mouvement vertical de remorque
Composants inclus	Cric, plaque de montage (x2), boulons avec écrous (x4), manuel d'utilisation
Entretien	Nettoyage à l'eau savonneuse, lubrification légère des points de pivot, inspection avant chaque utilisation
Lubrification annuelle	Huile légère sur la tige de vis
Environnement marin	Rincer à l'eau douce et lubrifier après usage
Sécurité	Ne pas dépasser la capacité, utiliser sur sol plat et dur, ne pas se placer sous la charge, tenir les enfants à l'écart
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique disponible en ligne

FOIRE AUX QUESTIONS - R20TSW-B Vevor

Quelle est la capacité maximale du cric R20TSW-B ?

La capacité maximale est de 2000 lb (907 kg). Ne jamais dépasser cette charge.

Comment monter le cric sur la remorque ?

Utilisez les plaques de montage fournies et les boulons avec écrous. Serrez fermement et vérifiez régulièrement le serrage. Montez le cric lorsque la remorque est attelée au véhicule tracteur.

Comment faire pivoter le cric ?

Tirez sur la goupille de traction pour déverrouiller, faites pivoter le cric à la position souhaitée, puis relâchez la goupille pour qu'elle s'engage complètement. Effectuez cette manœuvre seulement lorsque la remorque est solidement attachée.

Dans quel sens tourner la manivelle pour soulever la remorque ?

Tournez la poignée dans le sens des aiguilles d'une montre pour soulever, et dans le sens inverse pour abaisser.

Quels sont les entretiens périodiques recommandés ?

Nettoyez avec de l'eau et du savon doux, lubrifiez les points de pivot avec une huile légère. Au moins une fois par an, appliquez de l'huile sur la tige de vis. En environnement marin, rincez à l'eau douce après chaque usage.

Puis-je utiliser le cric pour changer un pneu de remorque ?

Non, le cric est destiné uniquement au mouvement vertical de la remorque (attelage/dételage). Ne l'utilisez pas pour soulever la remorque en vue d'un entretien ou d'un changement de pneu.

Le cric peut-il être utilisé sur un sol en terre ou incliné ?

Non, le cric doit être utilisé sur une surface plane, horizontale et dure capable de supporter la charge. N'utilisez pas de blocs pour augmenter la garde au sol.

Que faire si la goupille de traction ne s'engage pas ?

Assurez-vous que le trou de la goupille est aligné et que la goupille est poussée complètement à travers les deux côtés. Si le problème persiste, vérifiez qu'il n'y a pas de saleté ou de dommage.

Est-il sécuritaire de laisser la remorque levée avec le cric ?

Non, ne laissez jamais une personne ou une partie du corps sous la remorque levée. Utilisez toujours un repose-pied correctement installé avant de travailler sous la remorque.

Où puis-je trouver l'assistance technique ou la garantie ?

Rendez-vous sur le site www.vevor.com/support pour obtenir l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI R20TSW-B Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

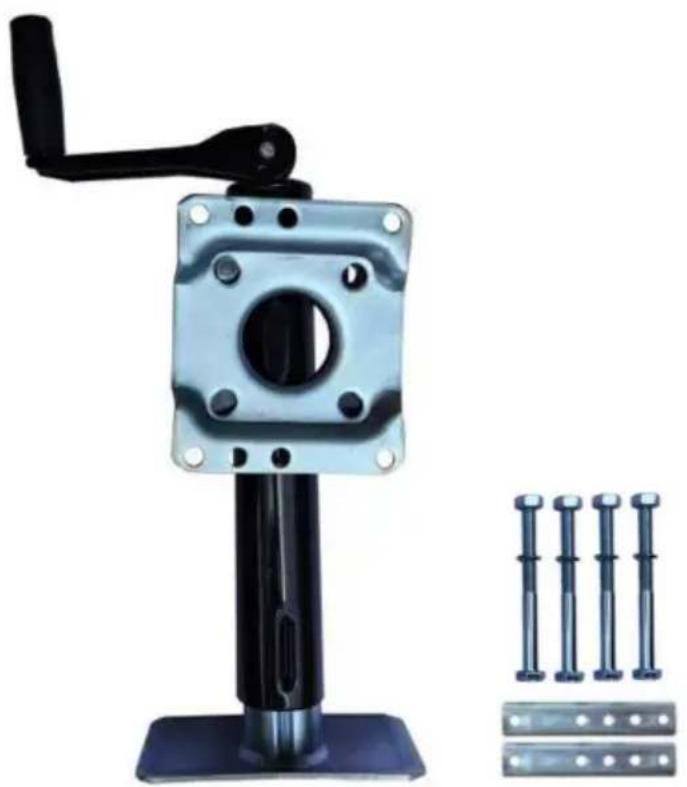

CRIC À BOULONNER

MODÈLE : R20TSW-B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CRIC À BOULONNER

MODÈLE : R20TSW-B

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

WARNING

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'un service ou une maintenance procédure comporte un risque de sécurité et peut entraîner la mort ou blessures graves si elles ne sont pas effectuées en toute sécurité et dans les paramètres définis présentées dans ce manuel.

2. Portez toujours des lunettes de protection lorsque vous effectuez des travaux d'entretien ou de maintenance. au véhicule. D'autres équipements de sécurité à prendre en compte seraient des protections auditives protection, des gants et éventuellement un écran facial complet, selon la nature du service.

3. Ne laissez jamais une personne non familière avec ce produit installer, utiliser ou entretenir ce produit.

4. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pied correctement installé.

5. Ne jamais actionner le cric ou atteler la remorque sans empêcher la remorque de bouger. de rouler.

6. N'exercez jamais de forces latérales excessives sur le cric de la remorque.

7. Ne laissez jamais personne, y compris l'opérateur, mettre des parties du corps sous le cric de la remorque ou sous la charge supportée pendant le fonctionnement du cric.

8. Ne jamais dépasser la capacité de charge!

9. N'utilisez jamais un cric de remorque pour soulever la remorque en vue d'un entretien ou d'un changement de pneu.

10. Ne déplacez jamais la remorque avant que le cric de la remorque ne soit complètement rétracté.

11. Gardez les enfants et les spectateurs éloignés de la zone de travail pendant Utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.

12. N'utilisez pas le cric là où il y a un risque d'incendie ou de explosion ; par exemple, en présence de liquides, de gaz ou de poussières inflammables. Le cric peut créer des étincelles qui peuvent enflammer des liquides, des gaz ou de la poussière inflammables.

13. Il doit être utilisé sur des surfaces planes, horizontales et dures capables de supporter une charge.

14. N'utilisez pas de blocs pour augmenter la garde au sol.

15. Lorsque vous utilisez le pied ou la jambe tombante, assurez-vous que la goupille fournie est entièrement inséré à travers les deux côtés de la chambre à air et du tube de descente avant d'utiliser le cric.

16. Si le cric de la remorque est doté d'un pied de support, n'essayez jamais de régler le pied de support. lorsqu'il y a une charge sur le cric.

Note:

1. Le cric est conçu uniquement pour le mouvement vertical de la remorque.
2. Un levage rapide et continu n'est pas recommandé pour éviter l'échauffement des engrenages et réduire la durée de vie.

MODÈLE ET PARAMÈTRES

Modèle	R20TSW-B
Capacité	2000 livres
Type de support de montage	Support de montage boulonné
Type de manivelle	Vent de dessus
Gamme	10,5-20,2 pouces
Course de la vis	10 pouces
Taille du pied	7x3,93" (rectangulaire)
Hauteur du produit	16,5" (poignée non incluse)

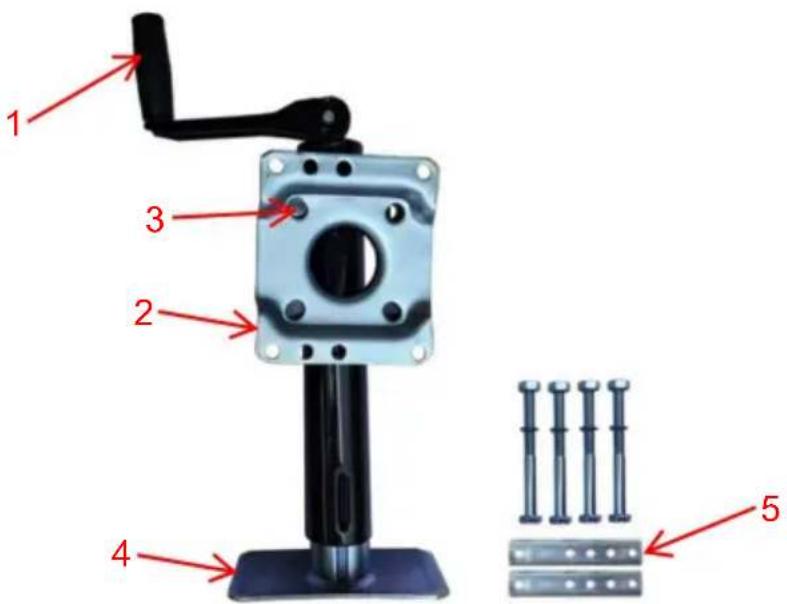

SCHÉMA DE STRUCTURE

1. Plaque de pied1. Poignée

2. Accessoires de montage2. Plaque de connexion

3. Tirez la goupille

COMPOSANTS

Non. Image		Nom	Quantité
1		Jack	1
2		Plaque de montage	2
3		Boulon (y compris l'écrou)	4
4		Manuel d'utilisation	1

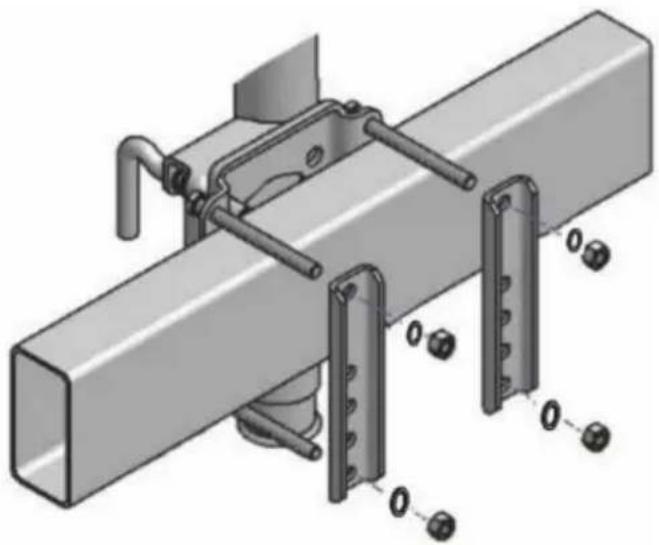

ASSEMBLÉE

1. Lors du montage du cric de remorque, il est préférable de le raccorder au véhicule tracteur pour s'assurer que la remorque est sécurisée.
2. Montez le cric selon le schéma ci-dessus.
3. Assurez-vous que les boulons et les écrous sont bien serrés.
4. (Vérifiez régulièrement que les boulons et les écrous sont bien serrés.)
5. Une fois le cric monté sur la remorque, fixez l'ensemble de la poignée au cric. avec boulon de fixation fourni.

OPÉRATION

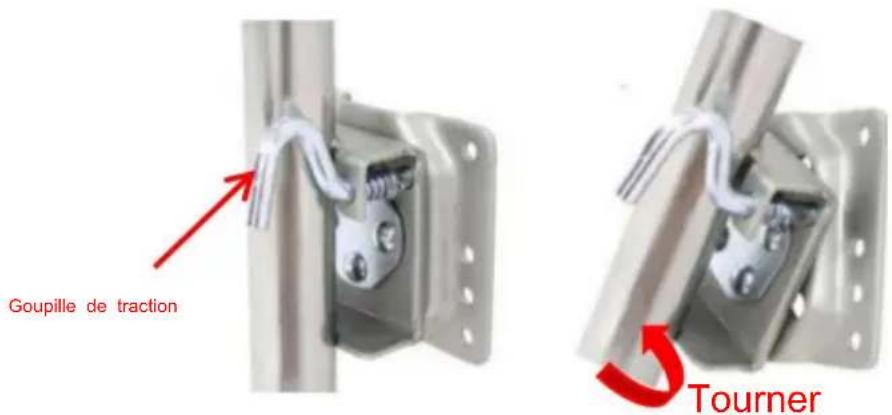

1. Pour activer la fonction pivotante du cric, tirez sur la goupille de traction et faites pivoter cric dans la position souhaitée.
2. Ne faites pivoter le cric que lorsque la remorque est solidement attachée à un véhicule tracteur. Assurez-vous que la goupille de traction est correctement engagée après avoir pivoté dans la position souhaitée. position.

Goupille de traction Tourner

1. Tournez la poignée dans le sens des aiguilles d'une montre pour soulever.
2. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour l'abaisser.

Remarque : N'oubliez pas que le cric ne doit pas gêner le véhicule ou la remorque lors des virages ou du passage sur des dos d'âne, des rampes de mise à l'eau, etc.

ENTRETIEN

1. Nettoyage occasionnel avec de l'eau et du savon doux, ainsi qu'une huile légère la lubrification des points de pivot prolongera les performances de pointe et apparence.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-les s'ils sont pliés ou endommagé.
4. Les procédures suivantes doivent être effectuées au moins une fois par an :

Appliquez une huile légère sur la tige de la vis. Si ce produit est utilisé dans un environnement marin, rincez l'ensemble du vérin et les bagues avec de l'eau fraîche eau et appliquez du lubrifiant frais.

Oil
