INSTRUKCJA OBSŁUGI R20TSW-B Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

PODNOŚNIK PRZYKREÇANY

MODEL: R20TSW-B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

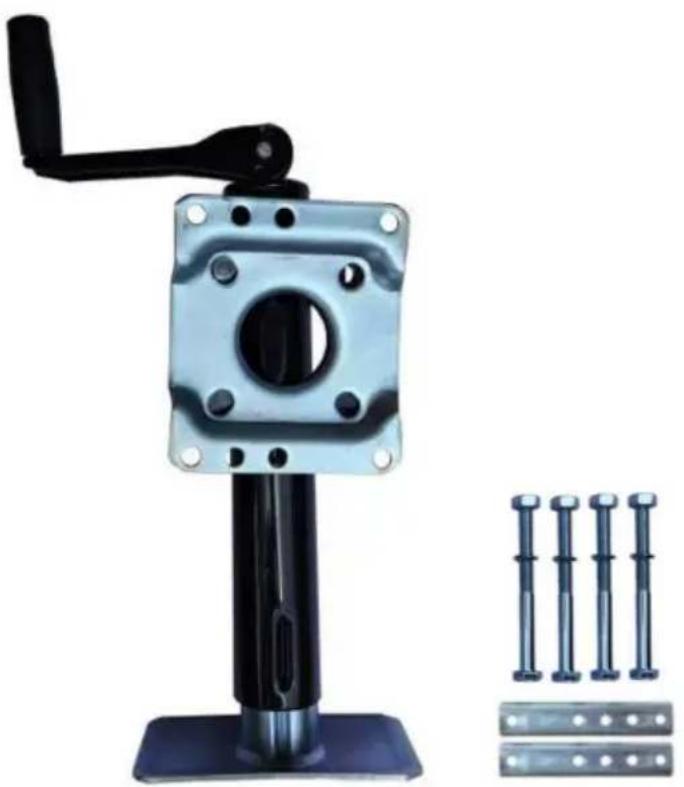

PODNOŚNIK PRZYKRĘCANY

MODEL:R20TSW-B

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

1. Symbol „OSTRZEŻENIE” powyżej jest znakiem, że konieczna jest konserwacja lub serwis. procedura wiąże się z ryzykiem bezpieczeństwa i może spowodować śmierć lub poważne obrażenia, jeśli nie zostanie wykonane bezpiecznie i zgodnie z ustalonymi parametrami dalej w tej instrukcji.

2. Podczas wykonywania prac serwisowych lub konserwacyjnych należy zawsze nosić okulary ochronne. do pojazdu. Innym sprzętem bezpieczeństwa, który należy wziąć pod uwagę, jest słuch ochrona, rękawice i ewentualnie pełna osłona twarzy, w zależności od charakter usługi.

3. Nigdy nie pozwalaj osobom niezaznajomionym z tym produktem na instalację, obsługę lub serwisowania tego produktu.

4. Nigdy nie podnoś i nie poziomuj przyczepy bez prawidłowo zamontowanej podnóżka.

5. Nigdy nie kręć podnośnikiem ani nie podłączaj przyczepy bez zabezpieczenia jej przed wypadnięciem. od toczenia.

6. Nigdy nie wywieraj nadmiernych sił bocznych na podnośnik przyczepy.

7. Nigdy nie pozwalaj nikomu, w tym operatorowi, na umieszczanie jakichkolwiek części ciała pod podnośnikiem przyczepy lub pod obciążeniem podczas pracy podnośnika.

8. Nigdy nie przekraczaj dopuszczalnego obciążenia!

9. Nigdy nie używaj podnośnika przyczepy do podnoszenia przyczepy w celu wykonania prac serwisowych lub wymiany opon.

10. Nigdy nie przesuwaj przyczepy, dopóki podnośnik przyczepy nie zostanie całkowicie wsunięty.

11. Trzymaj dzieci i osoby postronne z dala od miejsca pracy podczas obsługi narzędzia. Nie pozwalaj dzieciom obsługiwać podnośnika.

12. Nie używaj podnośnika w miejscach, w których istnieje ryzyko powstania pożaru lub wybuch; np. w obecności łatwopalnych cieczy, gazów lub pyłów. Podnośnik może wytwarzać iskry, które mogą spowodować zapłon łatwopalnych cieczy, gazów lub pyłów.

13. Przeznaczony jest do stosowania na płaskich, równych i twardych powierzchniach, które mogą przenosić obciążenia.

14. Nie należy stosować klocków w celu zwiększenia prześwitu.

15. Podczas korzystania z opuszczanej stopy lub opuszczanej nogi upewnij się, że dostarczony sworzeń jest całkowicie włożony przez obie strony dętki i rurę spustową przed użyciem podnośnika.

16. Jeżeli podnośnik przyczepy ma opuszczaną nogę, nigdy nie próbuj regulować opuszczanej nogi. gdy na podnośniku znajduje się jakiekolwiek obciążenie.

Notatka:

1. Podnośnik jest przeznaczony wyłącznie do pionowego ruchu przyczepy.
2. Nie zaleca się szybkiego i ciągłego podnoszenia, aby uniknąć nagrzewania się przekładni. i skrócić czas eksploatacji.

MODEL I PARAMETRY

Model	R20TSW-B
Pojemność	2000 funtów
Typ uchwytu montażowego	Uchwyt montażowy przykręcany
Typ korby	Wiatr szczytowy
Zakres	10,5-20,2 cala
Śruba podróżna	10 cali
Rozmiar stopy	7x3,93" (prostokąt)
Wysokość produktu	16,5" (uchwyt nie jest dołączony)

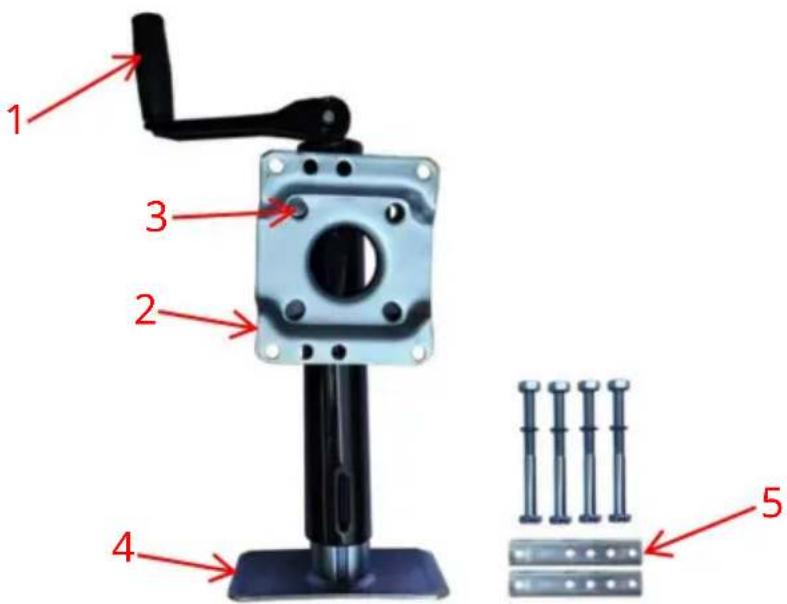

SCHEMAT STRUKTURY

1. Płyta podnóżka1. Uchwyt

2. Elementy montażowe2. Płyta łącząca

3. Wyciągnij sworzeń

SKŁADNIKI

NIE.		NazwaZdjęcie	Ilość
1		Podnośnik	1
2		Płyta montażowa	2
3		Śruba (wraz z nakrętką)	4
4		Instrukcja obsługi	1

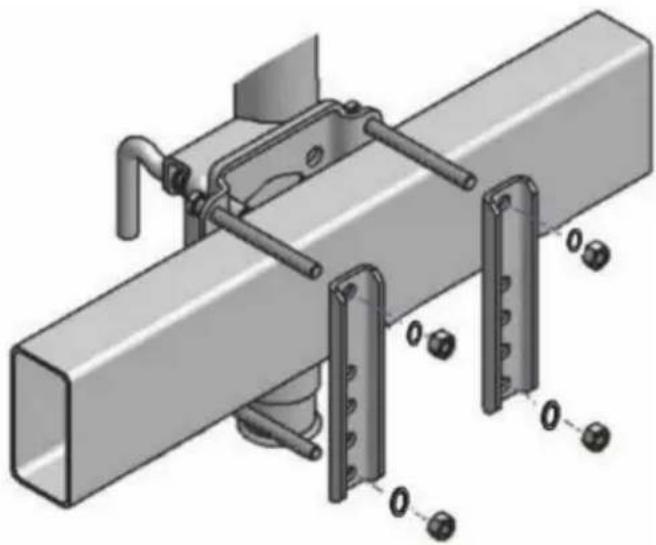

MONTAŻ

1. Podczas montażu podnośnika przyczepy najlepiej jest podłączyć go do pojazdu holującego aby upewnić się, że przyczepa jest bezpieczna.
2. Zamontuj podnośnik w oparciu o rysunek powyżej.
3. Sprawdź, czy śruby i nakrętki są mocno dokręcone.
4. (Regularnie sprawdzaj, czy śruby i nakrętki są dobrze dokręcone.)
5. Po zamontowaniu podnośnika na przyczepie należy przymocować uchwyt do podnośnika. ze śrubą mocującą.

DZIAŁANIE

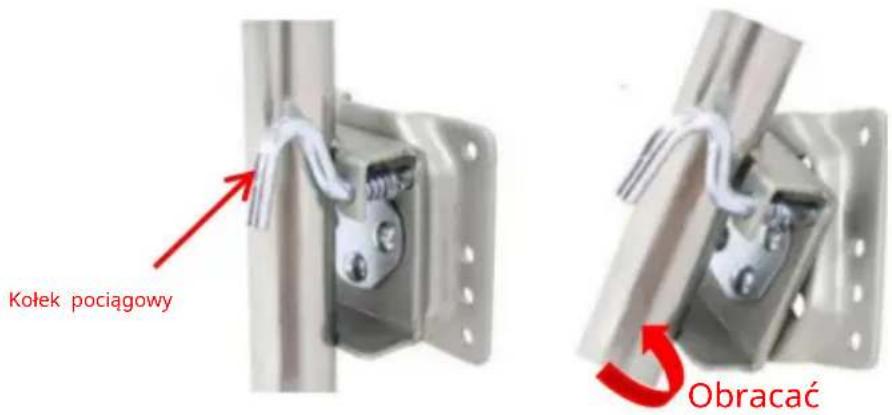

1. Aby aktywować funkcję obrotu podnośnika, należy pociągnąć za sworzeń i obrócić podnośnik w żądanej pozycji.
2. Podnośnik obrotowy należy używać wyłącznie wtedy, gdy przyczepa jest bezpiecznie przymocowana do pojazdu holowniczego. Upewnij się, że sworzeń pociągowy jest prawidłowo zatrzaśnięty po obróceniu do żądanej pozycji. pozycja.

Kołek pociągowy Obracać

1. Aby podnieść, obróć uchwyt zgodnie z ruchem wskazówek zegara.
2. Aby opuścić, obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara.

Uwaga: Należy pamiętać, że podnośnik nie może kolidować z pojazdem ani przyczepą. podczas skręcania lub przejeżdżania przez progi zwalniające, pochylnie dla łodzi itp.

KONSERWACJA

1. Okazjonalne czyszczenie łagodnym mydłem i wodą z dodatkiem lekkiego oleju smarowanie punktów obrotowych, przedłuży maksymalną wydajność i wygląd.
2. Okresowo sprawdzaj, czy śruby nie są poluzowane.
3. Przed każdym użyciem należy sprawdzić rury podnośnika i wymienić je, jeśli są wygięte lub uszkodzony.
4. Poniższe procedury należy wykonywać przynajmniej raz w roku:

Nałoż lekki olej na trzon śruby. Jeśli ten produkt jest używany w środowisko morskie, przepłukać zespół podnośnika i tuleje świeżą wodą wodą i nałoż świeży środek smarny.

Oil
