Producttype	Boutkrik
Merk	Vevor
Model	R20TSW-B
Capaciteit	2000 lb (907 kg)
Type montagebevestiging	Boutmontage
Kruktype	Bovenkant
Hoogtebereik	10,5 tot 20,2 inch (26,7 tot 51,3 cm)
Schroefslag	10 inch (25,4 cm)
Voetafmeting	7 x 3,93 inch (rechthoekig)
Producthoogte (zonder handgreep)	16,5 inch (41,9 cm)
Hoofdmateriaal	Staal
Draaifunctie	Ja, met trekpen
Draairichting om te heffen	Met de klok mee
Draairichting om te laten zakken	Tegen de klok in
Beoogd gebruik	Verticale beweging van aanhanger
Inbegrepen onderdelen	Krik, montageplaat (x2), bouten met moeren (x4), gebruikershandleiding
Onderhoud	Reinigen met zeepwater, lichte smering van draaipunten, inspectie voor elk gebruik
Jaarlijkse smering	Lichte olie op de schroefstang
Mariene omgeving	Spoelen met zoet water en smeren na gebruik
Veiligheid	Capaciteit niet overschrijden, gebruiken op vlakke harde ondergrond, niet onder de last staan, kinderen weghouden
Technische ondersteuning	www.vevor.com/support
Garantie	Elektronisch garantiecertificaat online beschikbaar

Veelgestelde vragen - R20TSW-B Vevor

Wat is de maximale capaciteit van de krik R20TSW-B?

De maximale capaciteit is 2000 lb (907 kg). Overschrijd deze last nooit.

Hoe monteer ik de krik op de aanhanger?

Gebruik de meegeleverde montageplaten en bouten met moeren. Draai stevig vast en controleer regelmatig het aandraaien. Monteer de krik wanneer de aanhanger is aangekoppeld aan het trekkende voertuig.

Hoe draai ik de krik?

Trek aan de trekpen om te ontgrendelen, draai de krik naar de gewenste positie en laat de pen los zodat deze volledig vastklikt. Voer deze handeling alleen uit wanneer de aanhanger stevig is vastgemaakt.

In welke richting draai ik de kruk om de aanhanger te heffen?

Draai de handgreep met de klok mee om te heffen, en tegen de klok in om te laten zakken.

Welke periodieke onderhoudsbeurten worden aanbevolen?

Reinig met water en milde zeep, smeer de draaipunten in met lichte olie. Minstens een keer per jaar olie aanbrengen op de schroefstang. In een mariene omgeving spoelen met zoet water na elk gebruik.

Kan ik de krik gebruiken om een aanhangerband te verwisselen?

Nee, de krik is uitsluitend bedoeld voor verticale beweging van de aanhanger (aan- en afkoppelen). Gebruik deze niet om de aanhanger op te tillen voor onderhoud of bandenwissel.

Kan de krik worden gebruikt op aarde of hellend oppervlak?

Nee, de krik moet worden gebruikt op een vlak, horizontaal en hard oppervlak dat de last kan dragen. Gebruik geen blokken om de bodemvrijheid te vergroten.

Wat te doen als de trekpen niet vastklikt?

Zorg ervoor dat het pen gat is uitgelijnd en dat de pen volledig door beide zijden is geduwd. Als het probleem aanhoudt, controleer op vuil of schade.

Is het veilig om de aanhanger met de krik omhoog te laten staan?

Nee, laat nooit een persoon of lichaamsdeel onder de opgetilde aanhanger. Gebruik altijd een correct geïnstalleerde steunbok voordat u onder de aanhanger werkt.

Waar vind ik technische ondersteuning of garantie?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING R20TSW-B Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

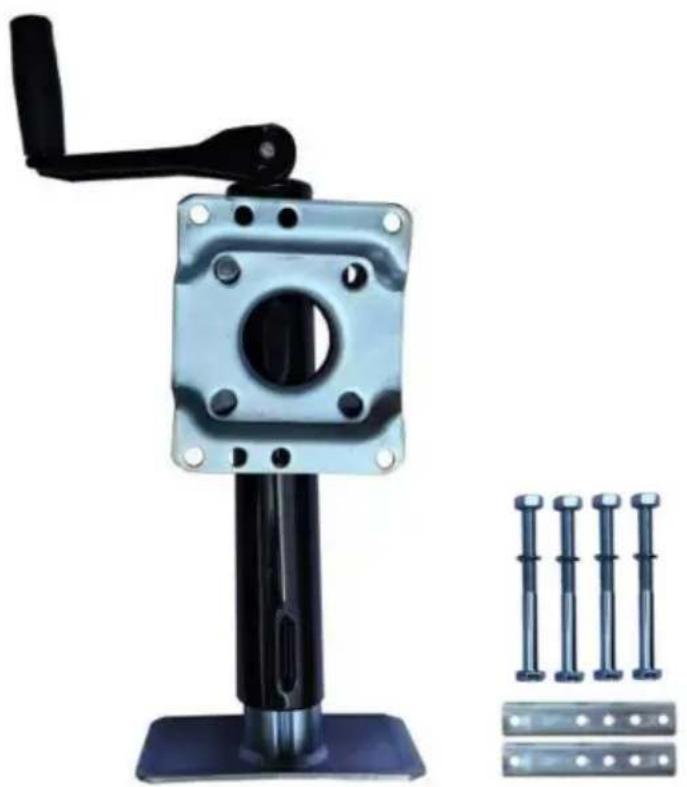

BOLT-ON KRIK

MODEL:R20TSW-B

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WARNING

1. Het bovenstaande symbool "WAARSCHUWING" is een teken dat er een service- of onderhoudsbeurt nodig is De procedure brengt een veiligheidsrisico met zich mee en kan de dood of ernstig letsel indien niet veilig en binnen de gestelde parameters uitgevoerd in deze handleiding.

2. Draag altijd een oogbescherming wanneer u service of onderhoud uitvoert naar het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming zijn bescherming, handschoenen en eventueel een volledig gelaatsscherm, afhankelijk van de aard van de dienst.

3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of dit product onderhouden.

4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerde voetplaat.

5. Draai de krik nooit aan en koppel de aanhanger nooit aan zonder de aanhanger tegen te houden. van het rollen.

6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik.

7. Laat nooit iemand, inclusief de bediener, lichaamsdelen in het apparaat steken. onder de aanhangwagenkrik of de ondersteunde last tijdens het krikken.

8. Overschrijd nooit het draagvermogen!

9. Gebruik nooit een aanhangwagenkrik om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.

10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.

11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het bedienen van het gereedschap. Laat kinderen niet met de krik omgaan.

12. Gebruik de krik niet als er een risico is op brand of een ongeluk. explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De krik kan vonken veroorzaken, waardoor brandbare vloeistoffen, gassen of stof kunnen ontbranden.

13. Het is bedoeld voor gebruik op vlakke, vlakke, harde oppervlakken die een last kunnen dragen.

14. Gebruik geen blokken voor extra bodemvrijheid.

15. Zorg ervoor dat de meegeleverde pen goed vastzit wanneer u de drop foot of drop leg gebruikt. volledig ingebracht door beide zijden van de binnenbuis en de valbuis voordat u de krik gebruikt.

16. Als de aanhangwagenkrik een neerklapbare poot heeft, probeer dan nooit de neerklapbare poot aan te passen wanneer er een last op de krik rust.

Opmerking:

1. De krik is alleen ontworpen voor verticale verplaatsing van de aanhangwagen.
2. Snel en continu heffen wordt afgeraden om verhitting van de tandwielen te voorkomen en de levensduur verkorten.

MODEL EN PARAMETERS

Model	R20TSW-B
Capaciteit	2000 pond
Montagebeugel type	Opschroefbare montagebeugel
Krukastype	Bovenwinds
Bereik	10,5-20,2 inch
Schroefverplaatsing	10 inch
Voetmaat	7x3,93" (rechthoek)
Producthoogte	16,5" (handvat niet inbegrepen)

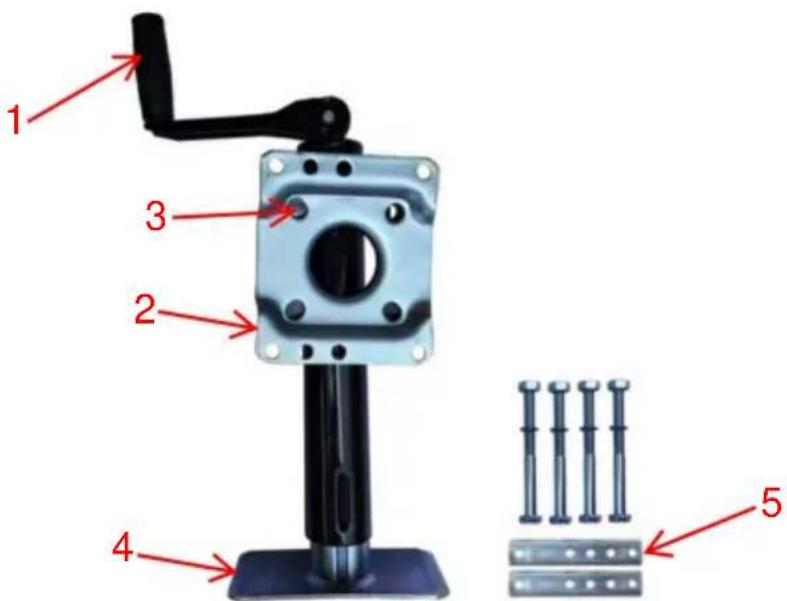

STRUCTUURDIAGRAM

1. Handvat
2. Voetplaat
3. Verbindingsplaat 5. Montagefittingen
4. Trekpen

COMPONENTEN

Nee.		NaamAfbeelding	Hoeelheid
1		krik	1
2		Montageplaat	2
3		Bout (inclusief moer)	4
4		Gebruiksaanwijzing	1

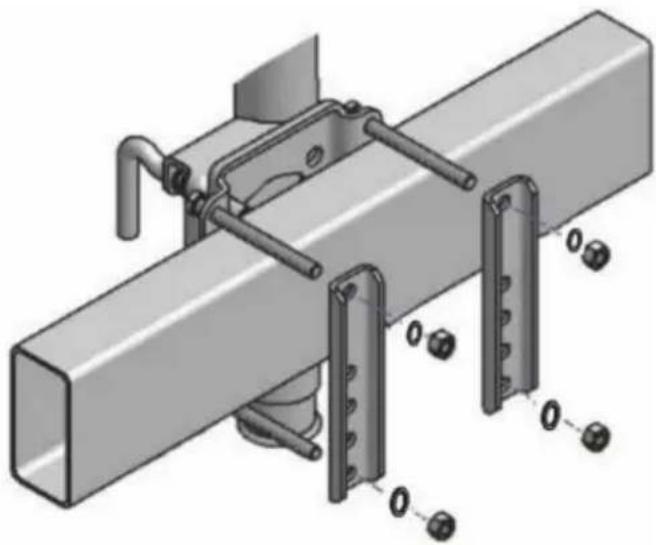

MONTAGE

1. Bij het monteren van de aanhangwagenkrik is het het beste om deze aan het trekkende voertuig te koppelen om er zeker van te zijn dat de aanhanger stevig staat.
2. Monteer de krik volgens de bovenstaande tekening.
3. Zorg ervoor dat de bouten en moeren goed vastzitten.
4. (Controleer regelmatig of de bouten en moeren goed vastzitten.)
5. Nadat de krik op de aanhanger is gemonteerd, bevestigt u de handgreep op de krik met meegeleverde boutbevestiging.

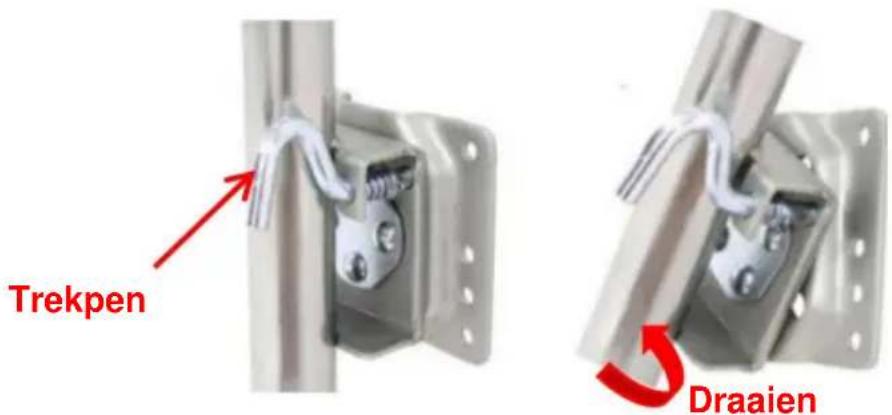

WERKING

1. Om de draaifunctie op de krik te activeren, trekt u aan de trekpen en draait u krik in de gewenste positie.
2. Draai de krik alleen als de aanhanger stevig aan het trekkende voertuig is bevestigd. Zorg ervoor dat de trekpen goed vastzit nadat u deze in de gewenste positie hebt gedraaid. positie.

1. Draai de hendel met de klok mee om hem omhoog te brengen.
2. Draai de hendel tegen de klok in om te laten zakken.

Let op: Vergeet niet dat de krik het voertuig of de aanhanger niet mag hinderen bij het nemen van bochten of het passeren van verkeersdrempels, aanlegsteigers, etc.

ONDERHOUD

1. Af en toe schoonmaken met milde zeep en water, samen met lichte olie smering van draaipunten, zal de piekprestaties verlengen en verschijning.
2. Controleer regelmatig of de schroeven loszitten.
3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen zijn of beschadigd.
4. De volgende procedures dienen minimaal jaarlijks te worden uitgevoerd:

Breng een lichte olie aan op de schroefsteel. Als dit product wordt gebruikt in een mariene omgeving, spoel de krikmontage en bussen met verse water en breng nieuw smeermiddel aan.
