GEBRUIKSAANWIJZING WD-A-02000-B00-0 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

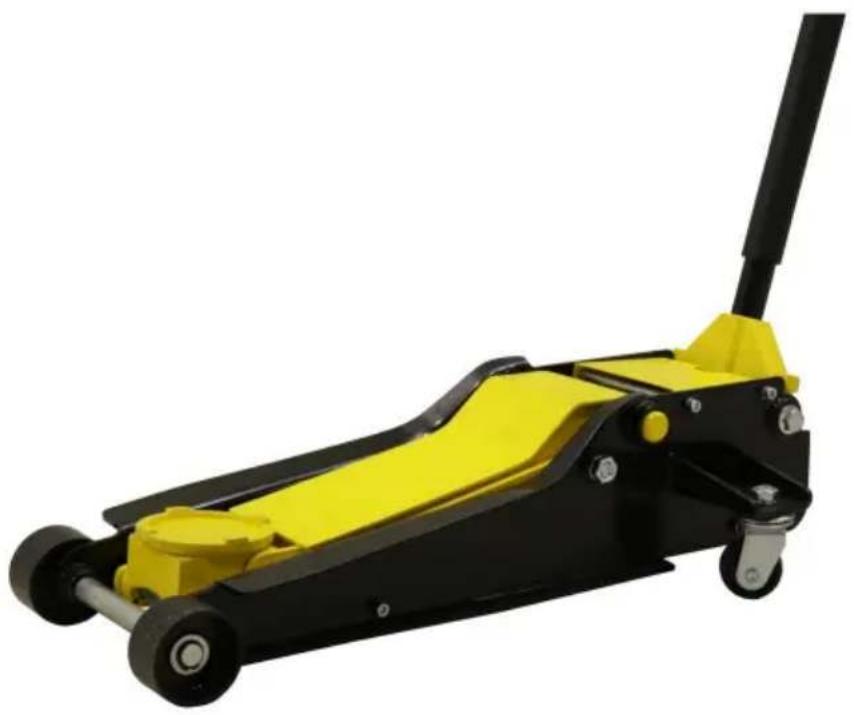

HYDRAULISCHE VLOER JACKS

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BESCHRIJVING VAN DE SYMBOLEN

WAARSCHUWING: De krik mag alleen op harde, vlakke oppervlakken worden gebruikt en vrij zijn

rollen tijdens het heffen en dalen. Kom niet onder een voertuig terecht dat alleen wordt ondersteund door een trolley-krik-gebruik steunstandaards.

LET OP: Lees zorgvuldig de instructies en procedures voor veilig gebruik.

INSPECTIES

1. Vóór elk gebruik

Voor elk gebruik van de garagekrik moet een visuele inspectie worden uitgevoerd abnormale omstandigheden zoals gescheurde lasnaden, lekken en beschadigde, losse of missende onderdelen.

2. Na elk gebruik

Als u vermoedt dat de lift een garagekrik heeft, moet de garagekrik onmiddellijk worden geïnspecteerd onderworpen is geweest aan een abnormale belasting of schok. Het wordt aanbevolen om inspectie uit te voeren worden uitgevoerd door een door de fabrikant of leverancier erkend reparatiebedrijf.

AANBEVELING VOOR VEILIG GEBRUIK VAN DE KRIK

1. De krik moet op een harde, vlakke ondergrond worden gebruikt en tijdens het rijden vrij kunnen rollen heffen en dalen.
2. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.
3. De lading moet centraal op de hoofdkap worden geplaatst.
4. Er mogen zich geen personen in een voertuig bevinden dat wordt opgetild.
5. De krik mag uitsluitend worden gebruikt voor het heffen en neerlaten. Het opgeheven voertuig moet worden ondersteund op voertuigsteunen.
6. Niemand mag met zijn lichaam onder een voertuig komen dat alleen wordt ondersteund door een hydraulische garagekrik.
7. De gebruikershandleiding van de voertuigfabrikant moet vóór de start worden geraadpleegd optillen van het voertuig.
8. Zorg ervoor dat het hefpunt stabiel is en goed gecentreerd op de hoofdkap.
9. Verplaats of verplaats het voertuig niet terwijl het op de krik staat.

LET OP VOOR GEBRUIK

Door transport en/of handling kan er lucht in het hydraulisch systeem terechtkomen

kan het heffen van de krikken belemmeren. Om lucht uit het hydraulische systeem te laten ontsnappen:

1. Verwijder de olievulplug uit de cilinder.
2. Pomp de krikhendel snel meerdere volledige slagen.

3. Plaats de olievulplug terug in de cilinder.

4. Open de ontlastklep door de krikhendel tegen de klok in te draaien.

WAARSCHUWING

1. De niet-geheven wielen van het voertuig moeten worden geblokkeerd.
2. De lading moet centraal op de hoofdkap worden geplaatst.
3. Er mogen zich geen personen in een voertuig bevinden dat wordt opgetild.
4. Vóór het heffen moet de gebruikershandleiding van de voertuigfabrikant worden geraadpleegd van het voertuig.
5. De hydraulische garagekrik mag uitsluitend worden gebruikt voor het heffen en dalen. En het kan niet worden gebruikt als ondersteunend hulpmiddel.

INSTALLATIE - VOOR GEBRUIK

WAARSCHUWING: Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen daarin voordat u dit product installeert of gebruikt.

Onderdelen lijst
Nee.	Naam	Afbeelding	AANTAL.
1	Jac		1
2 Onderste handgreep			1
3 Bovenste handgreep			1

HET BEVESTIGEN VAN HET HANDVAT

1. Bevestig de bovenste handgreep aan de onderste handgreep.
2. Draai de stelschroef los en steek de gemonteerde handgreep in de handgreep
   Stopcontact.
3. Draai de stelschroef vast.

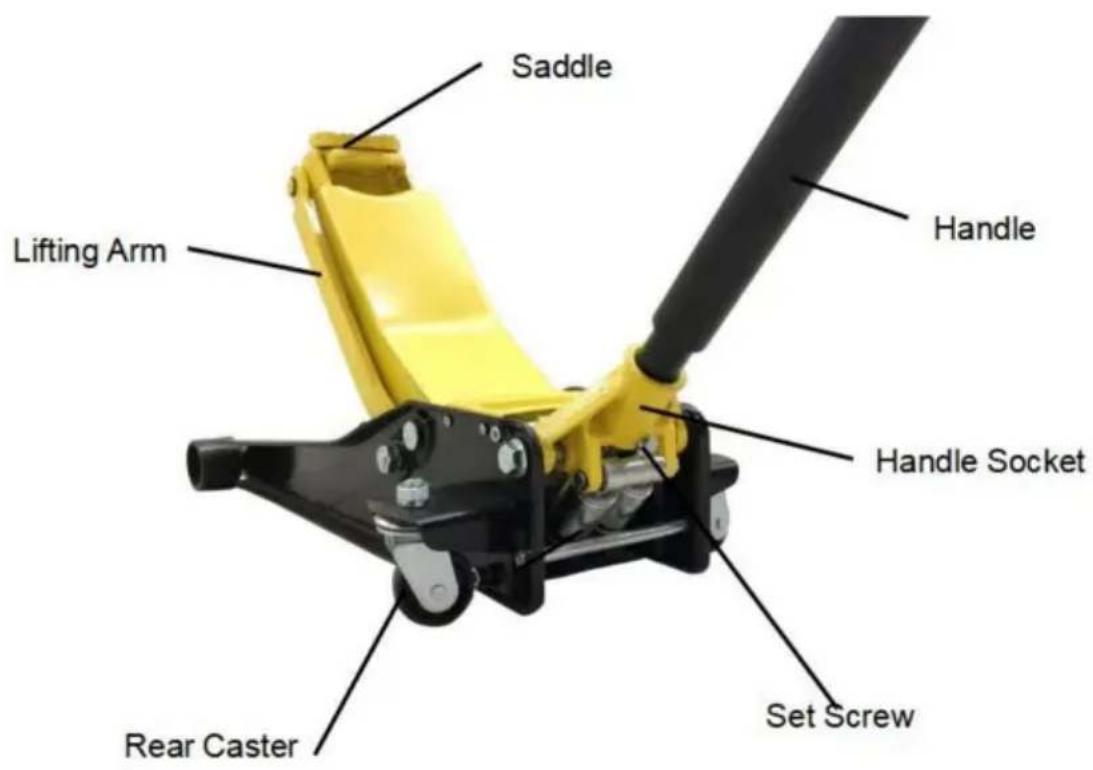

FUNCTIES (Neem WD-B-03000-B00-0 als voorbeeld)

sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen

daarin voordat u dit product installeert of gebruikt.

LUCHTVERWIJDERING

VÓÓR ELK GEBRUIK OF INDIEN DE PRESTATIES VAN DE JACK VERMINDEREN

Controleer op teveel lucht en het juiste peil van de hydraulische vloeistof in de krik. Als Jack verschijnt

Om niet goed te werken, kan het nodig zijn om het hydraulisch systeem te ontluchten overtollige lucht als volgt:

1. Draai de vulschroef los.
2. Controleer het vloeistofpeil en vul indien nodig bij door hydraulische vloeistof toe te voegen.
3. Draai de hendel met de klok mee naar de strakste positie om de klep te sluiten
   pomp de hendel meerdere keren snel.
4. BELANGRIJK: Nadat de lucht is verwijderd, moet u eerst de krik testen op goede werking
   tot het daadwerkelijke gebruik ervan.
5. Als de lucht is verwijderd en de krik niet goed lijkt te werken, doe dat dan
   Gebruik het apparaat niet voordat het gerepareerd is door een gekwalificeerde servicemonteur.

1. Verwijder de vulschroef. Verwijder de schroeven van het veiligheidsventieldeksel niet en maak deze ook niet los.
2. Voeg langzaam hoogwaardige hydraulische vloeistof (afzonderlijk verkrijgbaar) toe tot de vloeistof het niveau bereikt
   1/4" onder de bovenkant van de vulpoort.
   Opmerking: Raak de hendel niet aan tijdens het bijvullen van hydraulische vloeistof.
3. Draai de vulschroef vast.

HEFFEN

WAARSCHUWING: Parkeer het voertuig op een vlakke, vlakke, stevige ondergrond, veilig uit de buurt van tegemoetkomend verkeer. Schakel de motor van het voertuig uit. Plaats het voertuig

transmissie in "PARK" (indien automatisch) of in de laagste versnelling (indien handmatig). Stel de

noodrem van het voertuig. Blokkeer vervolgens de wielen die niet worden opgetild.

1. Draai de hendel langzaam tegen de klok in om de krik omlaag te brengen. Zodra de Jack is

volledig is neergelaten, draait u de hendel met de klok mee naar de strakste positie om de klep te sluiten.

1. Plaats het krikzadel voorzichtig onder dat van de voertuigfabrikant aanbevolen hijspunt.

(Zie de gebruikershandleiding van de voertuigfabrikant voor de locatie van het frame hijspunt.)

1. Pomp met de hendel totdat de bovenkant van het zadel bijna die van het voertuig heeft bereikt hijspunt. Plaats het zadel direct onder het hefpunt van het voertuig.
2. Om het voertuig op te tillen, pompt u met de hendel. Gebruik vloeiende, volledige bewegingen.
3. Selecteer bijpassende kriksteunen (apart verkrijgbaar) met de juiste capaciteit. Stel de De krik staat op dezelfde hoogte volgens de instructies van de fabrikant en zorgt ervoor dat ze goed op hun plaats klikken.
4. Plaats de zadels van de kriksteunen onder die van de voertuigfabrikant aanbevolen steunpunten.

WAARSCHUWING! Zorg ervoor dat de steunpunten van het voertuig volledig in de zadels zitten van beide kriksteunen. Gebruik een bijpassend paar kriksteunen per voertuig om er één te ondersteunen alleen eindigen.

1. Draai de hendel langzaam tegen de klok in om het voertuig op de krik te laten zakken zadels van stands.
2. Zodra het voertuig volledig op de kriksteunen staat, gaat u langzaam verder met het laten zakken de krik totdat deze volledig is neergelaten.
3. Verwijder de krik en berg deze veilig op.

VERLAGEN

1. Verwijder voorzichtig alle gereedschappen, onderdelen etc. onder het voertuig.
2. Plaats het Jack's Saddle onder het hefpunt. Draai de hendel stevig vast met de klok mee en breng het voertuig hoog genoeg omhoog om vrij te komen van de kriksteunen.
3. Verwijder voorzichtig de kriksteunen.
4. Draai de hendel langzaam tegen de klok in om het voertuig op de grond te laten zakken.
5. Laat de krik volledig zakken. Bewaar de Jack binnenshuis, buiten het bereik van kinderen.

ONDERHOUD EN SERVICE

WAARSCHUWING: Procedures die niet specifiek in deze handleiding worden uitgelegd, moeten uitsluitend worden uitgevoerd door een gekwalificeerde technicus.

WAARSCHUWING: OM ERNSTIG LETSEL DOOR DEFECTE GEREEDSCHAP TE VOORKOMEN: Doen

gebruik geen beschadigde apparatuur. Als er abnormale geluiden of trillingen optreden, laat dan de probleem opgelost vóór verder gebruik

REINIGING, ONDERHOUD EN SMERING

1. Inspecteer VOOR ELK GEBRUIK de algemene staat van de krik. Controleren op:

ÿ Losse hardware

ÿ Verkeerde uitlijning of vastlopen van bewegende delen

ÿ Gebarsten of kapotte onderdelen

ÿ Elke omstandigheid die de veilige werking ervan kan beïnvloeden

1. Test vóór elk gebruik de krik grondig op goede werking

daadwerkelijk gebruik. Als de krik niet goed lijkt te werken, volg dan de LUCHTVERWIJDERING instructies.

1. TEN MINSTE EENS IEDERE DRIE JAAR de hydraulische vloeistof verversen:

ÿ Verwijder de vulschroef terwijl de krik volledig is neergelaten.ÿ Kantel

de krik zodat de oude hydraulische vloeistof volledig kan weglopen.

Voer de oude hydraulische vloeistof af in overeenstemming met de plaatselijke regelgeving. ÿ

Terwijl de krik rechtop staat, vult u de hydraulische unit volledig met hoogwaardige kwaliteit

hydraulische vloeistof totdat de vloeistof zich 1/4" onder de bovenkant van de vulpoort

bevindt. ÿ Draai de hendel tegen de klok in om de ontlastklep te openen. ÿ Pomp de

hendel een aantal keren snel op en neer om lucht uit de vulopening te verwijderen.

systeem.

ÿ Controleer het vloeistofpeil opnieuw en vul indien nodig bij.

ÿ Vervang de vulschroef.

1. NA ELK GEBRUIK afvegen met een schone doek. Bewaar de Jack binnenshuis bereik van kinderen.

PROBLEEMOPLOSSEN

WAARSCHUWING

OM ERNSTIG LETSEL TE VOORKOMEN:

Wees voorzichtig bij het oplossen van problemen met een defecte aansluiting. Blijf uit de buurt van de ondersteunde belasting. Los vóór gebruik alle problemen volledig op. Als de oplossingen

zoals beschreven in de probleemoplossingsgids het probleem niet oplost, dient u een gekwalificeerd persoon te raadplegen technicus inspecteert en repareert de krik vóór gebruik.

Nadat de krik is gerepareerd:

Test het zorgvuldig zonder last door het volledig omhoog en omlaag te brengen en controleer of het goed is voordat u de krik weer in gebruik neemt.

MOGELIJKE SYMPTOMEN						WAARSCHIJNLIJKE OPLOSSING(Zorg ervoor dat de Jack ondersteunt geen last terwijl u een oplossing probeert.)
niet optillen gewicht capaciteit	Zadel verlaagt onder laden	Pomp hartinfarct voelt sponsachtig	Zadel zal niet til alle op manier	Hendel beweegtJac op wanneer Jack is onder laden	Vloeistof zal lekt van de vulling plug
XX						Controleer of de vrijgaveKlep is volledig gesloten.
						De krik moet lucht verdrijven.
XX				X		Kleppen kunnen geblokkeerd zijn en sluit mogelijk niet volledig. Doortrekken de kleppen:1. Laat het zadel zakken en sluit de ontgrendeling veilig af ventiel.2. Til het zadel handmatig op enkele centimeters.3. Open de ontlastklep door aan de hendel te draaien tegen de klok in. En kracht het zadel even snel naar beneden als mogelijk.Jack heeft misschien weinig geldHydraulische vloeistof. Controleer vloeistof niveau en vul indien nodig bij.
						De krik moet lucht verdrijven.
						Het apparaat kan dat ook hebben veel hydraulische vloeistof erin.Controleer het vloeistofpeil en stel af indien nodig.

LEES HET VOLGENDE ZORGVULDIG

De fabrikant en/of distributeur heeft de onderdelenlijst en montage ter beschikking gesteld diagram in deze handleiding uitsluitend als referentiemiddel. Noch de fabrikant, noch distributeur geeft enige verklaring of garantie van welke aard dan ook aan de koper dat hij of zij gekwalificeerd is om reparaties aan het product uit te voeren, of dat hij of zij gekwalificeerd is om onderdelen van het product te vervangen. Feitelijk de fabrikant en/of distributeur vermeldt uitdrukkelijk dat alle reparaties en vervangingen van onderdelen moeten worden uitgevoerd door gecertificeerde en erkende technici en niet door de koper. De koper neemt alles over risico en aansprakelijkheid voortvloeiend uit zijn of haar reparaties aan het originele product of vervangende onderdelen daarvoor of voortvloeiend uit de installatie of vervanging ervan onderdelen ervan.

OPMERKING: Sommige onderdelen worden uitsluitend ter illustratie vermeld en getoond, maar dat is niet het geval afzonderlijk verkrijgbaar als vervangingsonderdelen.
