WD-A-02000-B00-0 - Jack Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cric idraulico da garage
Marca	Vevor
Modello	WD-A-02000-B00-0
Capacità di sollevamento	2,0 tonnellate
Metodo di sollevamento	Doppio cilindro idraulico
Diametro del piatto (A)	99 mm
Larghezza (B)	335 mm
Lunghezza (C)	635 mm
Altezza minima (D)	75 mm
Altezza massima (E)	470 mm
Materiale	Acciaio
Alimentazione	Manuale (pompaggio idraulico)
Funzioni principali	Sollevamento e abbassamento di veicoli
Manutenzione	Spurgo dell'aria prima di ogni utilizzo, controllo del livello dell'olio, lubrificazione delle parti mobili, cambio olio ogni 3 anni
Pulizia	Pulisci con un panno pulito dopo ogni utilizzo
Sicurezza	Utilizzare su superficie dura e piana, bloccare le ruote non sollevate, non mettersi sotto il veicolo senza cavalletti, consultare il manuale del veicolo
Pezzi di ricambio	Maniglia inferiore e superiore, vite di riempimento, vite di regolazione
Riparabilità	Le riparazioni devono essere effettuate da un tecnico qualificato

Domande frequenti - WD-A-02000-B00-0 Vevor

Come spurgare l'aria dal sistema idraulico?

Aprire la valvola di scarico ruotando la maniglia in senso antiorario, quindi pompare rapidamente la maniglia più volte. Richiudere la valvola e verificare il funzionamento.

Qual è la capacità di sollevamento massima del cric?

La capacità di sollevamento è di 2,0 tonnellate (2000 kg). Non superare mai questo carico.

Il cric può essere utilizzato per sostenere un veicolo?

No, il cric è progettato solo per il sollevamento e l'abbassamento. Utilizzare sempre cavalletti per sostenere il veicolo in sicurezza.

Come aggiungere liquido idraulico?

Rimuovere la vite di riempimento, aggiungere lentamente liquido idraulico di alta qualità fino a 1/4 di pollice sotto la parte superiore del foro, quindi riavvitare. Non pompare durante il riempimento.

Cosa fare se la sella non si solleva completamente?

Verificare che la valvola di scarico sia ben chiusa. Spurgare l'aria dal sistema. Se il problema persiste, il livello dell'olio potrebbe essere basso o le valvole potrebbero essere bloccate. Consultare la sezione di risoluzione dei problemi.

Quali precauzioni di sicurezza devo prendere?

Utilizzare il cric su una superficie dura e piana. Bloccare le ruote non sollevate. Non posizionare alcuna parte del corpo sotto il veicolo sostenuto solo dal cric. Utilizzare cavalletti.

Come mantenere il cric?

Prima di ogni utilizzo, spurgare l'aria. Dopo ogni utilizzo, pulirlo. Ogni tre anni, cambiare il liquido idraulico e sostituirlo. Lubrificare le parti mobili se necessario.

Il cric viene fornito assemblato?

La maniglia deve essere assemblata fissando la maniglia superiore a quella inferiore e serrando la vite di regolazione. Il cric stesso è pronto all'uso.

Cosa fare se il cric perde olio?

Controllare il livello del liquido: un eccesso può causare perdite. Se il livello è corretto e la perdita persiste, il cric deve essere ispezionato da un tecnico qualificato.

Posso usare il cric su un terreno in pendenza?

No, il cric deve essere utilizzato solo su una superficie dura e piana. Una pendenza può causare uno spostamento pericoloso del veicolo.

MANUALE UTENTE WD-A-02000-B00-0 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

DESCRIZIONE DEI SIMBOLI

ATTENZIONE: Il martinetto deve essere utilizzato solo su superfici dure e piane ed essere libero

rotolare durante il sollevamento e l'abbassamento. Non mettersi sotto un veicolo che è solo supportato mediante cavalletti di sostegno utilizzabili tramite carrello.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per operare in sicurezza.

ISPEZIONI

1. Prima di ogni utilizzo

Prima di ogni utilizzo del martinetto da garage è necessario effettuare un'ispezione visiva condizioni anomale quali saldature incrinate, perdite e danni, allentamenti o parti mancanti.

2. Dopo ogni utilizzo

Il martinetto del garage deve essere ispezionato immediatamente se si ritiene che l'ascensore abbia subito un carico anomalo o uno shock. Si consiglia che tale ispezione venga effettuata da un centro di riparazione autorizzato dal produttore o dal fornitore.

RACCOMANDAZIONE PER UN UTILIZZO SICURO DEL MARTINETTO

1. Il martinetto deve essere utilizzato su una superficie dura e piana ed essere libero di rotolare durante il movimento di sollevamento e abbassamento.
2. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.
3. Il carico deve essere posizionato centralmente sul cappuccio della testata.
4. Nessuna persona deve rimanere nel veicolo che viene sollevato.
5. Il martinetto deve essere utilizzato solo per il sollevamento e l'abbassamento. Il veicolo sollevato dovrebbe essere sostenuto su cavalletti di sostegno del veicolo.
6. Nessuna persona dovrebbe mettere il proprio corpo sotto un veicolo supportato solo da un cric idraulico a carrello.
7. Il manuale del produttore del veicolo deve essere consultato prima dell'operazione di sollevamento del veicolo.
8. Assicurarsi che il punto di sollevamento sia stabile e correttamente centrato sulla calotta della testa.
9. Non spostare o caricare il veicolo mentre è sul martinetto.

ATTENZIONE PRIMA DELL'USO

A causa della spedizione e/o della movimentazione, l'aria può rimanere intrappolata nel sistema idraulico, il che può interferire con il sollevamento dei martinetti. Per rilasciare l'aria dal sistema idraulico:

1. Aprire la valvola di rilascio ruotando la maniglia del martinetto in senso antiorario.
2. Rimuovere il tappo di rifornimento dell'olio dal cilindro.
3. Pompare rapidamente la maniglia del martinetto eseguendo diverse corse complete.
4. Riposizionare il tappo di rifornimento dell'olio nel cilindro.

AVVERTIMENTO

1. Le ruote del veicolo non sollevate devono essere bloccate con dei cunei.
2. Il carico deve essere posizionato centralmente sulla calotta della testa.
3. Nessuna persona deve rimanere nel veicolo che viene sollevato.
4. Prima del sollevamento è necessario consultare il manuale d'uso del produttore del veicolo.
5. Il cric a carrello idraulico deve essere utilizzato solo per il sollevamento e l'abbassamento. Non può essere utilizzato come strumento di supporto.

IMPOSTAZIONE - PRIMA DELL'USO

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

ivi contenute prima dell'installazione o dell'utilizzo di questo prodotto.

Elenco delle parti
NO.	Nome Immagine		QUANTITÀ.
1	Jack		1
2 Maniglia inferiore			1
3 Maniglia superiore			1

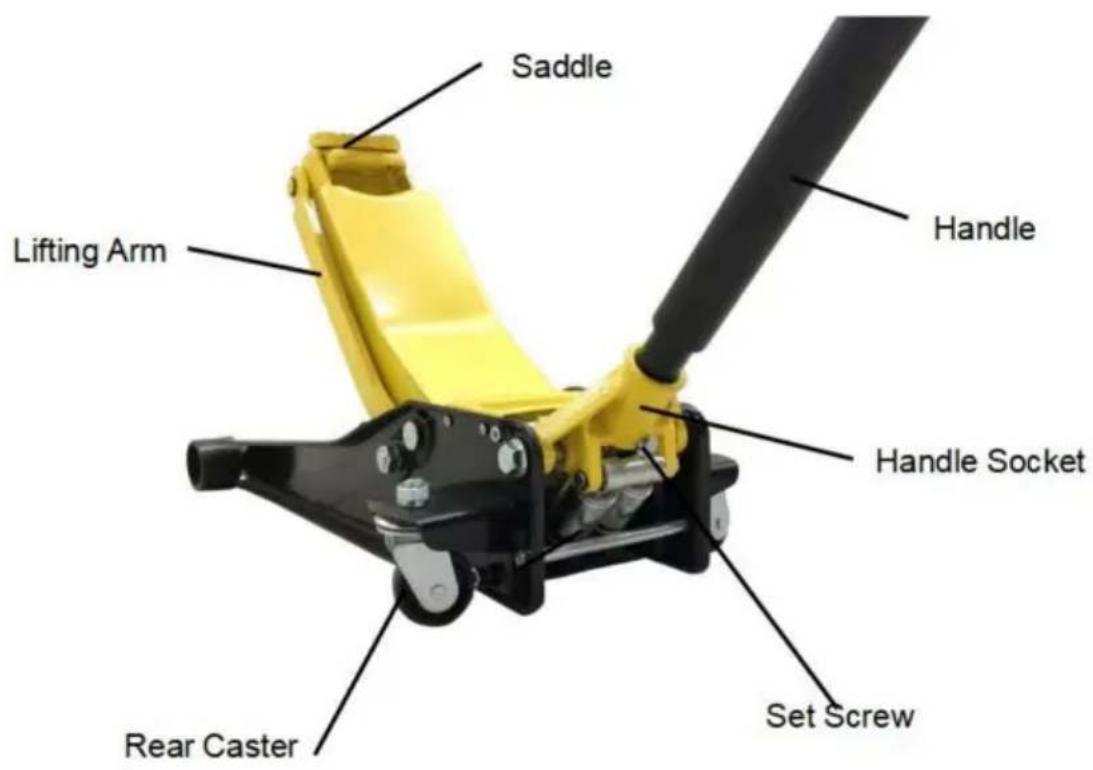

ATTACCO DELLA MANIGLIA

1. Collegare la maniglia superiore a quella inferiore.
2. Allentare la vite di fissaggio e inserire la maniglia assemblata nella presa della maniglia.
3. Stringere la vite di fermo.

FUNZIONI (Prendiamo come esempio WD-B-03000-B00-0)

ATTENZIONE: leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA

sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli

ivi contenute prima dell'installazione o dell'utilizzo di questo prodotto.

RIMOZIONE DELL'ARIA

PRIMA DI OGNI UTILIZZO O SE LE PRESTAZIONI DEL JACK DIMINUISCONO

Controllare l'eccesso di aria e il corretto livello del fluido idraulico nel martinetto. Se appare che il martinetto non funzioni correttamente, potrebbe essere necessario spurgare il sistema idraulico dall'aria in eccesso come segue:

1. Allentare la vite di riempimento.
2. Controllare il livello del fluido e, se necessario, rabboccare aggiungendo fluido idraulico.
3. Quindi ruotare la maniglia in senso orario nella posizione più stretta per chiudere la valvola e pompare la maniglia più volte rapidamente.
4. IMPORTANTE: dopo aver rimosso l'aria, testare prima il corretto funzionamento del martinetto prima del suo effettivo utilizzo.
5. Se l'aria viene rimossa e il martinetto non sembra funzionare correttamente, non utilizzarlo finché non viene riparato da un tecnico di assistenza qualificato.

AGGIUNTA DI FLUIDO IDRAULICO

1. Rimuovere la vite di riempimento. Non rimuovere o allentare le viti del coperchio della valvola di sicurezza.
2. Aggiungere lentamente fluido idraulico di alta qualità (venduto separatamente) fino a raggiungere il fluido 1/4" sotto la parte superiore della porta di riempimento.

Nota: non toccare la maniglia durante l'aggiunta del fluido idraulico.

1. Stringere la vite di riempimento.

SOLLEVAMENTO

AVVERTENZA: parcheggiare il veicolo su una superficie piana, livellata, solida e sicura, lontano da traffico in arrivo. Spegnere il motore del veicolo. Posiziona il veicolo

cambio in "PARK" (se automatico) o nella marcia più bassa (se manuale). Impostare il

freno di emergenza del veicolo. Quindi bloccare con dei cunei le ruote che non vengono sollevate.

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il martinetto. Una volta che il Jack è completamente abbassata, ruotare la maniglia in senso orario fino alla posizione più stretta per chiudere la valvola.
2. Posizionare con attenzione la sella del martinetto sotto quella del produttore del veicolo punto di sollevamento consigliato.

(Consultare il manuale d'uso del produttore del veicolo per la posizione del telaio

punto di sollevamento.)

1. Pompare la maniglia finché la parte superiore della sella non raggiunge quasi quella del veicolo punto di sollevamento. Posizionare la sella direttamente sotto il punto di sollevamento del veicolo.
2. Per sollevare il veicolo, pompare la maniglia. Usa tratti fluidi e completi.
3. Selezionare i cavalletti corrispondenti (venduti separatamente) di capacità adeguata. Impostare i jack in modo che si trovino alla stessa altezza secondo le istruzioni del produttore, assicurandosi che si blocchino saldamente in posizione.
4. Posizionare le selle dei cavalletti sotto i punti di appoggio consigliati dal costruttore del veicolo.

AVVERTIMENTO! Assicurarsi che i punti di supporto del veicolo siano completamente inseriti nelle selle di entrambi i cavalletti. Utilizzare una coppia di cavalletti abbinati per veicolo per sostenerne solo un'estremità.

1. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo sulle selle dei cavalletti.
2. Una volta che il veicolo è completamente posizionato sui cavalletti, continuare ad abbassare lentamente il jack finché non è completamente abbassato.
3. Rimuovere il martinetto e riporlo in un luogo sicuro e lontano.

ABBASSAMENTO

1. Rimuovere con attenzione tutti gli attrezzi, le parti, ecc. da sotto il veicolo.
2. Posizionare la sella del jack sotto il punto di sollevamento. Ruotare saldamente la maniglia in senso orario e sollevare il veicolo abbastanza in alto da liberare i cavalletti.
3. Rimuovere con attenzione i cavalletti.
4. Ruotare lentamente la maniglia in senso antiorario per abbassare il veicolo a terra.
5. Abbassare completamente il martinetto. Conservare il jack al chiuso, fuori dalla portata dei bambini.

MANUTENZIONE E ASSISTENZA

ATTENZIONE: le procedure non specificatamente spiegate in questo manuale devono essere eseguite solo da un tecnico qualificato.

AVVERTENZA: PER PREVENIRE GRAVI LESIONI DOVUTE A UN GUASTO DELL'UTENSILE: Fare

Non utilizzare apparecchiature danneggiate. Se si verificano rumori o vibrazioni anomali, risolvere il problema prima di un ulteriore utilizzo.

PULIZIA, MANUTENZIONE E LUBRIFICAZIONE

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del martinetto. Controllare:

• Hardware allentato

• Disallineamento o inceppamento delle parti mobili

• Parti incrinate o rotte

• Qualsiasi condizione che possa comprometterne il funzionamento sicuro

1. PRIMA DI OGNI UTILIZZO, testare accuratamente il martinetto per verificarne il corretto funzionamento prima dell'uso effettivo. Se il martinetto sembra non funzionare correttamente, seguire le istruzioni per la RIMOZIONE DELL'ARIA.
2. ALMENO UNA VOLTA OGNI TRE ANNI, cambiare il fluido idraulico:

• Con il martinetto completamente abbassato, rimuovere la vite di riempimento.

• Ribaltare il martinetto per consentire al vecchio fluido idraulico di fuoriuscire completamente.

Smaltire il vecchio fluido idraulico in conformità con le normative locali. • Con il martinetto in posizione verticale, riempire completamente l'unità idraulica con fluido idraulico di alta qualità

finché il fluido non si trova a 1/4" sotto la parte superiore della porta di

riempimento. Ruotare la maniglia in senso antiorario per aprire la valvola di rilascio.

Pompare rapidamente la maniglia su e giù più volte per spurgare l'aria dal

sistema.

Ricontrollare il livello del fluido e rabboccare secondo necessità.

Sostituire la vite di riempimento.

1. DOPO OGNI UTILIZZO, pulire con un panno pulito. Conservare il Jack al chiuso, fuori dalla portata dei bambini.

RISOLUZIONE DEI PROBLEMI

AVVERTIMENTO

PER PREVENIRE LESIONI GRAVI:

Prestare attenzione durante la risoluzione dei problemi relativi a un jack malfunzionante. Stai ben lontano da carico supportato. Risolvere completamente tutti i problemi prima dell'uso. Se le soluzioni

presentate nella guida alla risoluzione dei problemi non risolvono il problema, rivolgersi a un tecnico qualificato che ispezioni e ripari il martinetto prima dell'uso.

Dopo che il jack è stato riparato:

Testarlo attentamente senza carico sollevandolo e abbassandolo completamente, verificando che sia corretto funzionamento, PRIMA DI RIMETTERE IL MARTINETTO IN FUNZIONE.

NON UTILIZZARE UN JACK DANNEGGIATO O MALFUNZIONANTE

POSSIBILI SINTOMI						SOLUZIONE PROBABILE(Assicuratevi che il Jack non supporta un carico mentre si tenta una soluzione.)
Jack lo farànon sollevare al suo pesocapacità	Sella abbassaSotto carico	Pompa colposente spugnoso	Sella non lo faràsollevare tutto il modo	Maniglia si muovesu quandojack èSotto carico	Fluido perditedaIl rempimento tappo
XX						Controlla che il ReleaseLa valvola è completamente chiusa.
						Il jack deve espellere l'aria.
XX				X		Le valvole potrebbero essere bloccate e potrebbe non chiudersi completamente. Scaricare le valvole:1. Abbassare la sella e chiudere saldamente lo sblocco valvola.2. Sollevare manualmente la sella diversi pollici.3. Aprire la valvola di rilascio ruotando la manigliaAntiorario. E forza la sella giù altrettanto velocemente possibile.Jack potrebbe essere a corto di risorse fluido idraulico. Controllare il fluido livello e rabboccare se necessario.
						Il jack deve espellere l'aria.
						Anche l'unità potrebbe averlo molto fluido idraulico all'interno. Controllare il livello del liquido e regolario se necessario.

PER FAVORE, LEGGI ATTENTAMENTE QUANTO SEGUE

Il produttore e/o distributore ha fornito l'elenco delle parti e il diagramma di assemblaggio in questo manuale solo come strumento di riferimento. Né il produttore né il distributore rilascia alcuna dichiarazione o garanzia di qualsiasi tipo all'acquirente che lui o lei sia qualificato per effettuare eventuali riparazioni al prodotto o che sia qualificato per sostituire qualsiasi parte del prodotto. Infatti, il produttore e/o distributore dichiara espressamente che tutte le riparazioni e le sostituzioni di componenti dovranno essere effettuate da tecnici certificati e abilitati e non dall'acquirente. L'acquirente si assume ogni rischio e responsabilità derivanti dalle riparazioni del prodotto originale o delle parti di ricambio o derivanti dalla sua installazione di parti di sostituzione dello stesso.

NOTA: alcune parti sono elencate e mostrate solo a scopo illustrativo e non sono disponibili singolarmente come pezzi di ricambio.

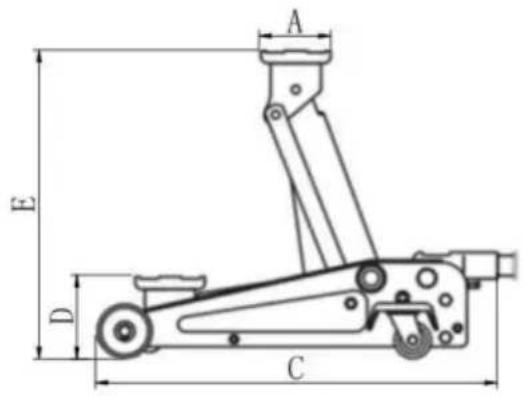

SPECIFICA TECNICA

Parametro\Modello	WD-A-02000-B00-0	WD-A-02500-B00-0	WD-B-03000-B00-0	WD-B-03500-B00-0	WD-B-04000-B00-0
Sollevare il pesoCapacità	2,0 tonnellate	2,5 tonnellate	3 tonnellate	3,5 tonnellate	4 tonnellate
Cuscinetto di caricoMetodo	Doppio cilindro idraulico
Diametro vassoio A(mm)		F99	F99	ÿ120	ÿ120F99
Larghezza B (mm)	335	345	345	365	418
Lunghezza C (mm)	635	740	740	785	820
Altezza minima D(mm)	75	75	75	140	105
Altezza massima E(mm)	470	495	495	560	555
Materiale	Acciaio
