Produkttyp	Hydraulischer Wagenheber für Garagen
Marke	Vevor
Modell	WD-A-02000-B00-0
Hubkapazität	2,0 Tonnen
Hebemethode	Doppelter Hydraulikzylinder
Plattformdurchmesser (A)	99 mm
Breite (B)	335 mm
Länge (C)	635 mm
Mindesthöhe (D)	75 mm
Maximale Höhe (E)	470 mm
Material	Stahl
Antrieb	Manuell (Hydraulikpumpe)
Hauptfunktionen	Heben und Senken von Fahrzeugen
Wartung	Vor jeder Nutzung Luft entlüften, Ölstand prüfen, bewegliche Teile schmieren, alle 3 Jahre Ölwechsel
Reinigung	Nach jedem Gebrauch mit einem sauberen Tuch abwischen
Sicherheit	Auf hartem, ebenem Untergrund verwenden, nicht angehobene Räder blockieren, sich nicht unter das nur vom Wagenheber gestützte Fahrzeug begeben, Fahrzeughandbuch konsultieren
Ersatzteile	Unterer und oberer Griff, Einfüllschraube, Einstellschraube
Reparierbarkeit	Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden

Häufig gestellte Fragen - WD-A-02000-B00-0 Vevor

Wie entlüfte ich das Hydrauliksystem?

Öffnen Sie das Ablassventil, indem Sie den Griff gegen den Uhrzeigersinn drehen, und pumpen Sie dann mehrmals schnell den Griff. Schließen Sie das Ventil und überprüfen Sie die Funktion.

Wie hoch ist die maximale Hubkapazität des Wagenhebers?

Die Hubkapazität beträgt 2,0 Tonnen (2000 kg). Überschreiten Sie niemals diese Last.

Kann der Wagenheber zum Abstützen eines Fahrzeugs verwendet werden?

Nein, der Wagenheber ist nur zum Heben und Senken konzipiert. Verwenden Sie immer Unterstellböcke, um das Fahrzeug sicher abzustützen.

Wie fülle ich Hydraulikflüssigkeit nach?

Entfernen Sie die Einfüllschraube, geben Sie langsam hochwertige Hydraulikflüssigkeit bis 1/4 Zoll unter die obere Öffnung, und schrauben Sie sie wieder fest. Pumpen Sie während des Einfüllens nicht.

Was tun, wenn der Sattel nicht vollständig anhebt?

Stellen Sie sicher, dass das Ablassventil geschlossen ist. Entlüften Sie das System. Wenn das Problem weiterhin besteht, kann der Ölstand niedrig sein oder die Ventile blockiert sind. Konsultieren Sie den Abschnitt zur Fehlerbehebung.

Welche Sicherheitsvorkehrungen muss ich treffen?

Verwenden Sie den Wagenheber auf einem harten, ebenen Untergrund. Blockieren Sie die nicht angehobenen Räder. Keine Körperteile unter das nur vom Wagenheber gestützte Fahrzeug legen. Verwenden Sie Unterstellböcke.

Wie warte ich den Wagenheber?

Vor jeder Nutzung entlüften. Nach jedem Gebrauch abwischen. Alle drei Jahre Hydraulikflüssigkeit ablassen und ersetzen. Bewegliche Teile bei Bedarf schmieren.

Wird der Wagenheber montiert geliefert?

Der Griff muss montiert werden, indem der obere Griff am unteren Griff befestigt und die Einstellschraube festgezogen wird. Der Wagenheber selbst ist einsatzbereit.

Was tun, wenn der Wagenheber Öl verliert?

Überprüfen Sie den Flüssigkeitsstand: Ein Überschuss kann Undichtigkeiten verursachen. Wenn der Stand korrekt ist und das Leck anhalt, muss der Wagenheber von qualifiziertem Fachpersonal überprüft werden.

Kann ich den Wagenheber auf abschüssigem Gelände verwenden?

Nein, der Wagenheber darf nur auf einer harten, ebenen Oberfläche verwendet werden. Ein Gefälle kann eine gefährliche Bewegung des Fahrzeugs verursachen.

BEDIENUNGSANLEITUNG WD-A-02000-B00-0 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HYDRAULISCHE WAGENHEBER

MODELL: WD-A-02000-B00-0

WD-A-02500-B00-0

WD-A-03000-B00-0

WD-A-03500-B00-0

WD-B-04000-B00-0

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

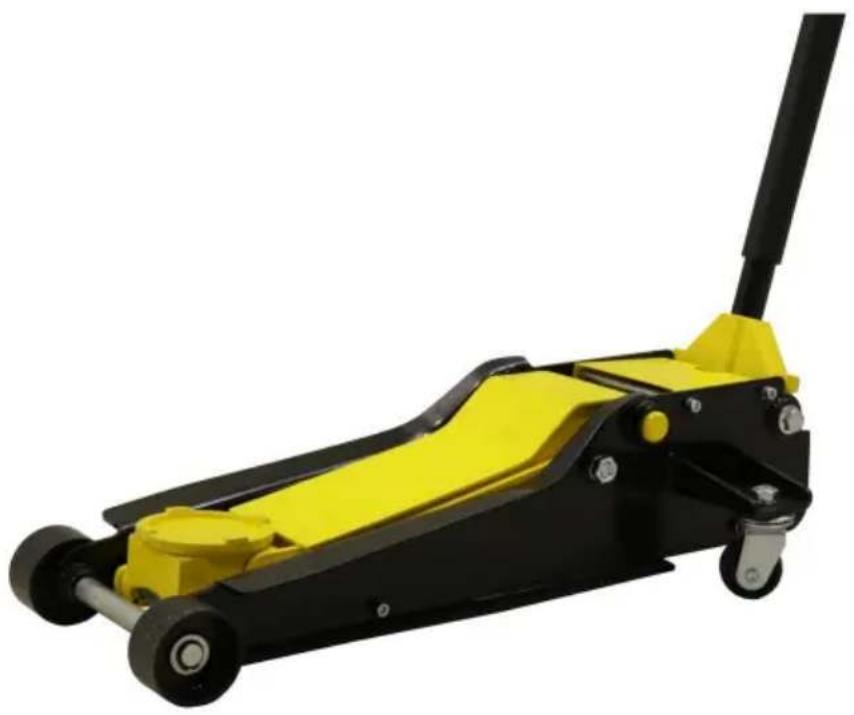

HYDRAULISCHER BODEN

WAGENHEBER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

BESCHREIBUNG DER SYMBOLE

ACHTUNG: Der Wagenheber darf nur auf harten, ebenen Flächen verwendet werden und muss frei

beim Heben und Senken rollen können. Gehen Sie nicht unter ein Fahrzeug, das nur durch einen Wagenheber angehoben ist. Verwenden Sie Stützböcke.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig durch.

INSPEKTIONEN

1. Vor jedem Gebrauch

Vor jedem Einsatz des Wagenhebers ist eine Sichtprüfung durchzuführen. Achten Sie auf anormale Zustände wie gerissene Schweißnähte, Lecks und beschädigte, lose oder fehlende Teile.

2. Nach jedem Gebrauch

Der Wagenheber sollte sofort überprüft werden, wenn der Verdacht besteht, dass er einer anormalen Belastung oder einem Stoß ausgesetzt war. Es wird empfohlen, die Überprüfung von einer autorisierten Reparaturwerkstatt des Herstellers oder Lieferanten durchführen zu lassen.

EMPFEHLUNG FÜR DIE SICHERE VERWENDUNG DES WAGENHEBERS

1. Der Wagenheber sollte auf einer harten, ebenen Fläche verwendet werden und beim Heben und Senken frei rollen können.
2. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.
3. Die Last sollte mittig auf der Kopfkappe liegen.
4. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.
5. Der Wagenheber darf nur zum Anheben und Absenken verwendet werden. Das angehobene Fahrzeug darf auf Fahrzeugböcken abgestützt werden.
6. Keine Person sollte mit ihrem Körper unter ein Fahrzeug geraten, das nur von einem hydraulischen Wagenheber gehalten wird.
7. Vor dem Einbau sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden. Anheben des Fahrzeugs.
8. Stellen Sie sicher, dass der Hebepunkt stabil und richtig auf der Kopfkappe zentriert ist.
9. Bewegen oder schieben Sie das Fahrzeug nicht, während es auf dem Wagenheber steht.

VORSICHT VOR DEM GEBRAUCH

Durch den Transport und/oder die Handhabung kann Luft im Hydrauliksystem eingeschlossen werden, die das Anheben der Heber behindern kann. So lassen Sie die Luft aus dem Hydrauliksystem ab:

1. Öffnen Sie das Ablassventil, indem Sie den Wagenhebergriff gegen den Uhrzeigersinn drehen.
2. Entfernen Sie die Öleinfüllschraube vom Zylinder.
3. Den Wagenheber mehrere Male schnell pumpen.
4. Setzen Sie die Öleinfüllschraube wieder in den Zylinder ein.

WARNUNG

1. Die nicht angehobenen Räder des Fahrzeugs sollten mit Keilen gesichert werden.
2. Die Last sollte mittig auf der Kopfkappe liegen.
3. Es dürfen sich keine Personen in einem Fahrzeug aufhalten, das angehoben wird.
4. Vor dem Anheben sollte die Bedienungsanleitung des Fahrzeugherstellers konsultiert werden.
5. Der hydraulische Wagenheber sollte nur zum Heben und Senken verwendet werden. Er darf nicht als Stütze verwendet werden.

EINRICHTUNG - VOR DEM GEBRAUCH

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften, bevor Sie dieses Produkt einrichten oder verwenden.

Stückliste
NEIN.	Name	Bild	MENGE.
1	Jack		1
2	Unterer Griff		1
3	Oberer Griff		1

Anbringen des Griffs

1. Befestigen Sie den oberen Griff am unteren Griff.
2. Lösen Sie die Stellschraube und stecken Sie den montierten Griff in die Griffbuchse.
3. Ziehen Sie die Stellschraube fest.

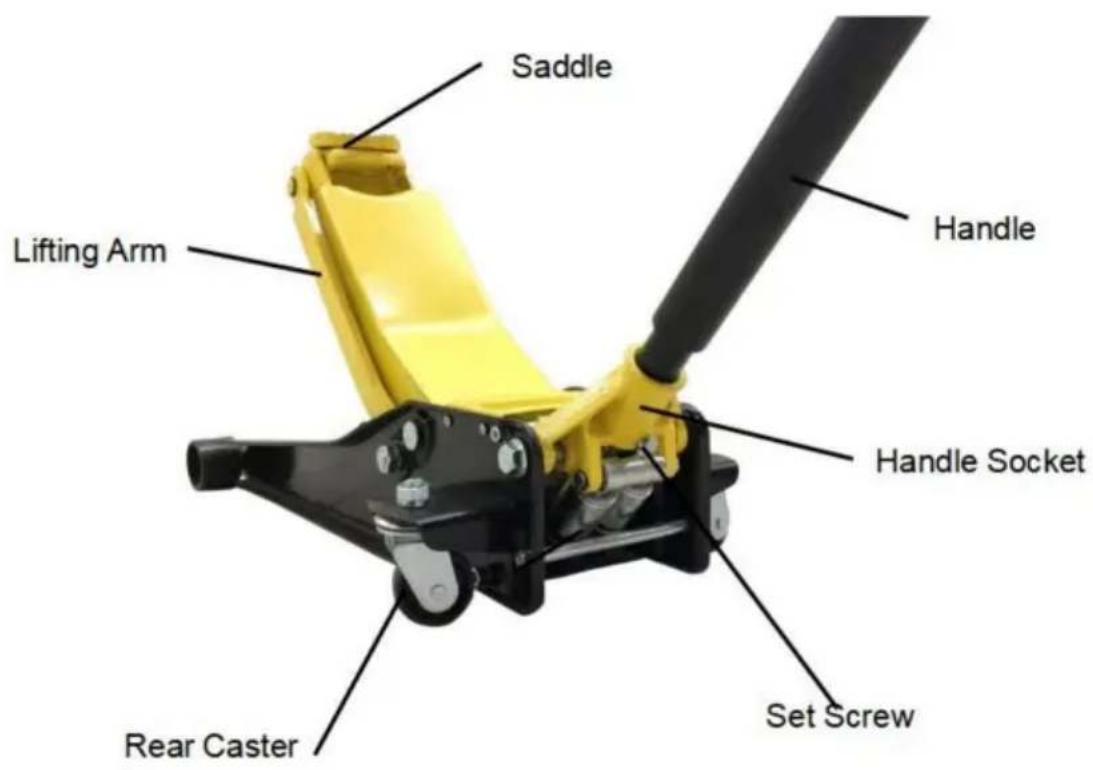

FUNKTIONEN (Nehmen Sie WD-B-03000-B00-0 als Beispiel)

WARNUNG: Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Abschnitt am Anfang dieses Handbuchs einschließlich aller Texte unter den Unterüberschriften

darin enthaltene Informationen, bevor Sie dieses Produkt einrichten oder verwenden.

LUFTENTFERNUNG

VOR JEDEM GEBRAUCH ODER WENN DIE LEISTUNG DES WAGENHEBERS NACHLÄSST

Überprüfen Sie, ob zu viel Luft im Wagenheber ist und ob der richtige Hydraulikflüssigkeitsstand vorhanden ist. Wenn der Wagenheber nicht richtig funktioniert, kann es notwendig sein, das Hydrauliksystem zu entlüften, um überschüssige Luft wie folgt zu entfernen:

1. Lösen Sie die Füllschraube.
2. Prüfen Sie den Flüssigkeitsstand und füllen Sie gegebenenfalls Hydraulikflüssigkeit nach.
3. Drehen Sie den Griff im Uhrzeigersinn bis zur engsten Position, um das Ventil zu schließen. Pumpen Sie den Griff mehrmals schnell.
4. WICHTIG: Nachdem die Luft entfernt wurde, testen Sie den Wagenheber auf ordnungsgemäße Funktion, bevor Sie ihn tatsächlich verwenden.
5. Wenn die Luft entfernt wurde und der Wagenheber nicht mehr richtig funktioniert, verwenden Sie ihn nicht, bis er von einem qualifizierten Servicetechniker repariert wurde.

HYDRAULIKFLÜSSIGKEIT NACHFÜLLEN

1. Entfernen Sie die Füllschraube. Entfernen oder lösen Sie nicht die Schrauben der Sicherheitsventilabdeckung.
2. Fügen Sie langsam hochwertige Hydraulikflüssigkeit (separat erhältlich) hinzu, bis die Flüssigkeit 1/4 Zoll unterhalb der Oberseite der Einfüllöffnung steht.

Hinweis: Berühren Sie beim Nachfüllen von Hydraulikflüssigkeit nicht den Griff.

1. Ziehen Sie die Füllschraube fest.

HEBEN

WARNUNG: Parken Sie das Fahrzeug auf einer flachen, ebenen, festen Fläche in sicherer Entfernung von

Gegenverkehr. Schalten Sie den Motor des Fahrzeugs aus. Stellen Sie das Fahrzeug

Getriebe in "PARK" (bei Automatik) oder im niedrigsten Gang (bei Handschaltgetriebe). Stellen Sie die

Feststellbremse des Fahrzeugs. Anschließend die Räder, die nicht angehoben werden, mit Bremsklötzen blockieren.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um den Wagenheber abzusenken. Sobald der Wagenheber vollständig abgesenkt ist, drehen Sie den Griff im Uhrzeigersinn in die engste Position, um das Ventil zu schließen.
2. Positionieren Sie den Wagenhebersattel vorsichtig unter dem empfohlenen Hebepunkt.

(Die Position des Rahmens finden Sie in der Bedienungsanleitung des Fahrzeugherstellers. Hebepunkt.)

1. Pumpen Sie den Griff, bis die Oberseite des Sattels fast die Fahrzeughöhe erreicht hat.

Hebepunkt. Positionieren Sie den Sattel direkt unter dem Hebepunkt des Fahrzeugs.

1. Um das Fahrzeug anzuheben, pumpen Sie den Griff. Führen Sie gleichmäßige, volle Bewegungen aus.
2. Wählen Sie passende Unterstellböcke (separat erhältlich) mit der entsprechenden Tragkraft.

Bringen Sie die Wagenheber entsprechend den Anweisungen des Herstellers auf die gleiche Höhe und achten Sie darauf, dass sie sicher einrasten.

1. Positionieren Sie die Sättel der Unterstellböcke unter den empfohlenen Stützpunkten.

WARNUNG! Stellen Sie sicher, dass die Stützpunkte des Fahrzeugs vollständig in den Sätteln sitzen

von beiden Wagenhebern. Verwenden Sie ein passendes Paar Wagenheber pro Fahrzeug, um ein Ende zu heben.

1. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf die Wagenheber-Ständersättel abzusenken.
2. Sobald das Fahrzeug vollständig auf den Wagenhebern sitzt, senken Sie es langsam weiter ab, bis der Wagenheber vollständig abgesenkt ist.
3. Den Wagenheber abnehmen und sicher verstauen.

SENKUNG

1. Entfernen Sie vorsichtig sämtliche Werkzeuge, Teile usw. unter dem Fahrzeug.
2. Positionieren Sie den Wagenhebersattel unter dem Hebepunkt. Drehen Sie den Griff fest im Uhrzeigersinn und heben Sie das Fahrzeug hoch genug an, um über die Wagenheber zu kommen.
3. Entfernen Sie vorsichtig die Wagenheber.
4. Drehen Sie den Griff langsam gegen den Uhrzeigersinn, um das Fahrzeug auf den Boden abzusenken.
5. Senken Sie den Wagenheber vollständig ab. Lagern Sie den Wagenheber im Haus außerhalb der Reichweite von Kindern.

WARTUNG UND SERVICE

WARNUNG: Verfahren, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen nur von einem qualifizierten Techniker durchgeführt werden.

WARNUNG: UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:

Beschädigte Geräte nicht verwenden. Bei ungewöhnlichen Geräuschen oder Vibrationen den

Problem vor weiterer Verwendung behoben

REINIGUNG, WARTUNG UND SCHMIERUNG

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Wagenhebers. Überprüfen Sie: lose Hardware, Fehlausrichtung oder Blockieren beweglicher Teile, gebrochene oder gerissene Teile, alle Bedingungen, die den sicheren Betrieb beeinträchtigen können.
2. VOR JEDEM GEBRAUCH muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er tatsächlich verwendet wird. Wenn der Wagenheber nicht richtig zu funktionieren scheint, befolgen Sie die Anweisungen zur Luftentfernung.
3. Mindestens alle drei Jahre die Hydraulikflüssigkeit wechseln: Entfernen Sie bei vollständig abgesenktem Wagenheber die Einfüllschraube. Kippen Sie den Wagenheber um, damit die alte Hydraulikflüssigkeit vollständig ablaufen kann. Entsorgen Sie die alte Hydraulikflüssigkeit gemäß den örtlichen Vorschriften. Füllen Sie die Hydraulikeinheit bei aufrecht stehendem Wagenheber vollständig mit hochwertiger Hydraulikflüssigkeit, bis die Flüssigkeit 1/4" unter der Oberkante des Einfüllstutzens steht. Drehen Sie den Griff gegen den Uhrzeigersinn, um das Ablassventil zu öffnen. Pumpen Sie den Griff mehrere Male schnell auf und ab, um Luft aus dem System zu entfernen. Prüfen Sie den Flüssigkeitsstand erneut und füllen Sie bei Bedarf nach. Setzen Sie die Füllschraube wieder ein.
4. Nach jedem Gebrauch mit einem sauberen Tuch abwischen. Lagern Sie den Wagenheber drinnen außerhalb der Reichweite von Kindern.

FEHLERBEHEBUNG

WARNUNG

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

Gehen Sie bei der Fehlersuche an einem defekten Wagenheber vorsichtig vor. Halten Sie ausreichend Abstand zur unterstützten Last. Beheben Sie alle Probleme vollständig vor der Verwendung. Wenn die Lösungen

die in der Anleitung zur Fehlerbehebung beschriebenen Probleme das Problem nicht beheben, wenden Sie sich an einen qualifizierten

Lassen Sie den Wagenheber vor der Verwendung von einem Techniker überprüfen und reparieren.

Nachdem der Wagenheber repariert ist:

Testen Sie ihn vorsichtig ohne Last, indem Sie ihn vollständig anheben und absenken und dabei die korrekte

Funktion überprüfen, BEVOR SIE DEN WAGENHEBER WIEDER IN BETRIEB NEHMEN.

VERWENDEN SIE KEINEN BESCHÄDIGTEN ODER DEFEKTEN WAGENHEBER.

MÖGLICHE SYMPTOME						MÖGLICHE LÖSUNG(Stellen Sie sicher, dass der Jackunterstützt keine Lastbeim Versuch einer Lösung.)
Jack wirdnicht anheben an seinerGewichtKapazität Weg	SattelsenktunterBelastung	PumpeSchlaganfallfühlt sichschwammig	Sattelwird nichtheben Sie alle	Handhabenbewegt sichauf, wennJack istunterBeistung	Flüssigkeitundichtausdie FällungStecker
XX						Überprüfen Sie, ob die FreigabeVentil ist vollständig geschlossen.
						Der Wagenheber muss Luft ablassen.
XXX XX				X		Ventile können verstopft sein und schließt möglicherweise nicht vollständig. Zum Spülen die Ventile:1. Senken Sie den Sattel ab und Den Auslöser sicher schließen Ventil.2. Den Sattel manuell anheben mehrere Zoll.3. Öffnen Sie das Ablassventildurch Drehen des Griffs gegen den Uhrzeigersinn. Und Kraft den Sattel so schnell wie möglich wie möglich.Jack hat möglicherweise wenigHydraulikflüssigkeit. Flüssigkeit prüfenFüllstand prüfen und bei Bedarf nachfüllen.
						Der Wagenheber muss Luft ablassen.
					X	Das Gerät hat möglicherweise zuzu viel Hydraulikflüssigkeit im Inneren.Flüssigkeitsstand prüfen und anpassenwenn benötigt.

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH.

Der Hersteller bzw. Vertreiber hat die Stückliste und die Montageanleitung zur Verfügung gestellt.

Das Diagramm in diesem Handbuch dient nur als Referenz. Weder der Hersteller noch

der Vertreiber gibt dem Käufer gegenüber keine Zusicherungen oder Garantien jeglicher Art ab, dass er oder sie qualifiziert ist, Reparaturen am Produkt durchzuführen oder dass er oder sie qualifiziert ist,

Teile des Produkts zu ersetzen. Tatsächlich wird der Hersteller und/oder Händler

ausdrücklich darauf hingewiesen, dass alle Reparaturen und Teileaustausche von

zertifizierten und lizenzierten Technikern durchgeführt werden müssen und nicht vom Käufer. Der Käufer übernimmt alle

Risiken und Haftungen, die sich aus der Reparatur des Originalprodukts ergeben oder

Ersatzteile oder die durch den Einbau von Ersatzteilen entstehen

Teile hierzu.

HINWEIS: Einige Teile werden nur zu Illustrationszwecken aufgeführt und gezeigt und sind nicht einzeln als Ersatzteil erhältlich.

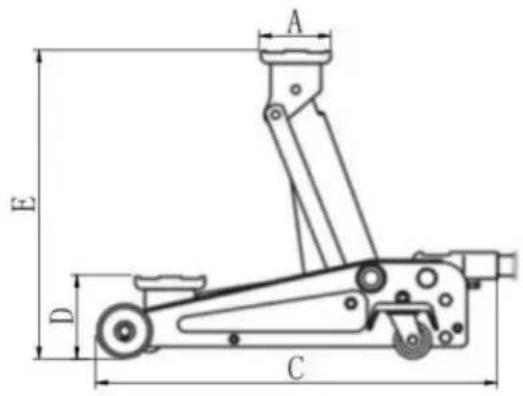

TECHNISCHE DATEN

ModelParameter	WD-A-02000-B00-0	WD-A-02500-B00-0 00-B00-0	WD-B-0300B00-0-B00-0	WD-B-035	WD-B-04000-B00-0
GewichthebenKapazität	2,0 Tonnen	2,5 Tonnen	3 Tonnen	3,5 Tonnen	4 Tonnen
BelastbarkeitMethode	Hydraulischer Doppelzylinder
Tablettdurchmesser A(mm)	F99	F99	F99	ÿ120	ÿ120
Breite B (mm)	335	345	345	365	418
Länge C (mm)	635	740	740	785	820
Min. Höhe D(mm)	75	75	75	140	105
Max. Höhe E(mm)	470	495	495	560	555
Material	Stahl
