Produkttyp	Rullande hydraulisk domkraft
Märke	Vevor
Modell	LD100A-030-00
Lyftkapacitet	3 ton
Lyftmetod	Dubbel hydraulcylinder
Plattans diameter	100 mm
Bredd	320 mm
Längd	670 mm
Minsta höjd	93 mm
Maximal höjd	480 mm
Material	Aluminium
Drift	Manuell (hydraulisk pumpning)
Huvudfunktion	Lyft av fordon
Rekommenderad användning	På hårda och plana ytor
Säkerhet	Använd med pallbockar, blockera hjulen, placera dig inte under fordonet som endast stöds av domkraften
Underhåll	Lufta systemet före användning, byt hydraulolja vart tredje år
Rengöring	Torka av med en ren trasa efter varje användning
Reservdelar	Nedre handtag, övre handtag, plattmatta
Garanti och support	Teknisk support online på www.vevor.com/support
Manual	96 sidor, flerspråkig (FR, EN, DE, IT, NL, PL, SV)

Vanliga frågor - LD100A-030-00 Vevor

Hur luftar man hydraulsystemet?

Öppna avlastningsventilen genom att vrida handtaget moturs, ta bort oljepåfyllningspluggen, pumpa snabbt flera fulla slag, sätt sedan tillbaka pluggen.

Vilken typ av hydraulolja ska användas?

Använd hydraulolja av hög kvalitet (säljs separat). Fyll till 1/4 tum under toppen av påfyllningsöppningen.

Vilken är den maximala lyftkapaciteten?

Lyftkapaciteten är 3 ton (modell LD100A-030-00).

Hur sänker man fordonet på ett säkert sätt?

Vrid handtaget långsamt moturs för att sänka. Använd alltid pallbockar för att stödja fordonet när det är lyft.

Kan domkraften användas på en lutande yta?

Nej, domkraften får endast användas på en hård och plan yta. Hjul som inte lyfts måste blockeras.

Hur ofta ska hydrauloljan bytas?

Var tredje år. För att tömma, sänk domkraften helt, ta bort påfyllningsskruven, vänd domkraften för att tömma gammal olja, fyll sedan med ny olja.

Vad gör man om domkraften inte lyfter full kapacitet?

Kontrollera att avlastningsventilen är helt stängd, lufta systemet eller tillsätt hydraulolja om nivån är låg.

Hur förvarar man domkraften efter användning?

Torka av med en ren trasa, sänk domkraften helt och förvara den inomhus, utom räckhåll för barn.

Var hittar man teknisk support för Vevor?

På webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

Kan jag placera mig under fordonet som endast stöds av domkraften?

Nej, placera dig aldrig under ett fordon som endast stöds av en rullande domkraft. Använd alltid lämpliga pallbockar.

BRUKSANVISNING LD100A-030-00 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HYDRAULISKA GOLVJACKAR

MODELL: LD100A-030-00

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

HYDRAULISKA GOLVJACKAR

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BESKRIVNING AV SYMBOLERNA

VARNING: Domkraften får endast användas på hårda, jämna ytor och vara fri att rulla under lyft och sänkning. Gå inte under ett fordon som

stöds endast av en vagn som kan användas med stödstativ.

FÖRSIKTIGT: Läs noggrant instruktionerna och procedurerna för säker

operationer.

INSPEKTIONER

1. Före varje användning

Visuell inspektion bör göras före varje användning av garagedomkraften för onormala förhållanden som spruckna svetsar, läckor och skadade, lösa, eller saknade delar.

2. Efter varje användning

Garagedomkraften bör inspekteras omedelbart om hissen tros ha utsatts för en onormal belastning eller stöt. Det rekommenderas att inspektion görs av tillverkarens eller leverantörens auktoriserade reparationsverkstad.

REKOMMENDATION FÖR SÄKER ANVÄNDNING AV JACKEN

1. Domkraften ska användas på en hård och jämn yta och vara fri att rulla under lyft och sänkning.
2. Fordonets olyfta hjul ska vara blockerade.
3. Lasten ska vara centralt placerad på huvudkåpan.
4. Ingen person ska vistas i ett fordon som lyfts.
5. Domkraften ska endast användas för lyft och sänkning. Det upphöjda fordonet ska stödjas på fordonsstöd.
6. Ingen person ska få sin kropp under ett fordon som endast stöds av en hydraulisk vagndomkraft.
7. Biltillverkarens bruksanvisning bör konsulteras innan lyft av fordonet.
8. Se till att lyftpunkten är stabil och korrekt centrerad på huvudkåpan.
9. Flytta eller kör inte fordonet medan du är på domkraften.

FÖRSIKTIGHET INNAN ANVÄNDNING

På grund av transport och/eller hantering kan luft fångas i hydraulsystemet, vilket kan störa domkrafternas lyft. För att släppa ut luft från hydraulsystemet:

1. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs.
2. Ta bort oljepåfyllningspluggen från cylindern.
3. Pumpa snabbt domkraftshandtaget genom flera hela slag.
4. Sätt tillbaka oljepåfyllningspluggen i cylindern.

VARNING

1. Fordonets olyfta hjul ska vara blockerade.
2. Lasten ska vara centralt placerad på huvudkåpan.
3. Ingen person ska vistas i ett fordon som lyfts.
4. Biltillverkarens bruksanvisning bör konsulteras före lyft av fordonet.
5. Den hydrauliska vagndomkraften ska endast användas för lyft och sänkning. Den får inte användas som stödverktyg.

INSTÄLLNING - INNAN ANVÄNDNING

VARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

avsnittet i början av denna handbok, inklusive all text under

underrubrikerna däri, före uppställning eller användning av denna produkt.

Dellista
Nej.	namn	Bild	ANTAL.
1	Jack		1
2	Nedre handtag		1
3	Övre handtag		1
4	Brickmatta		1

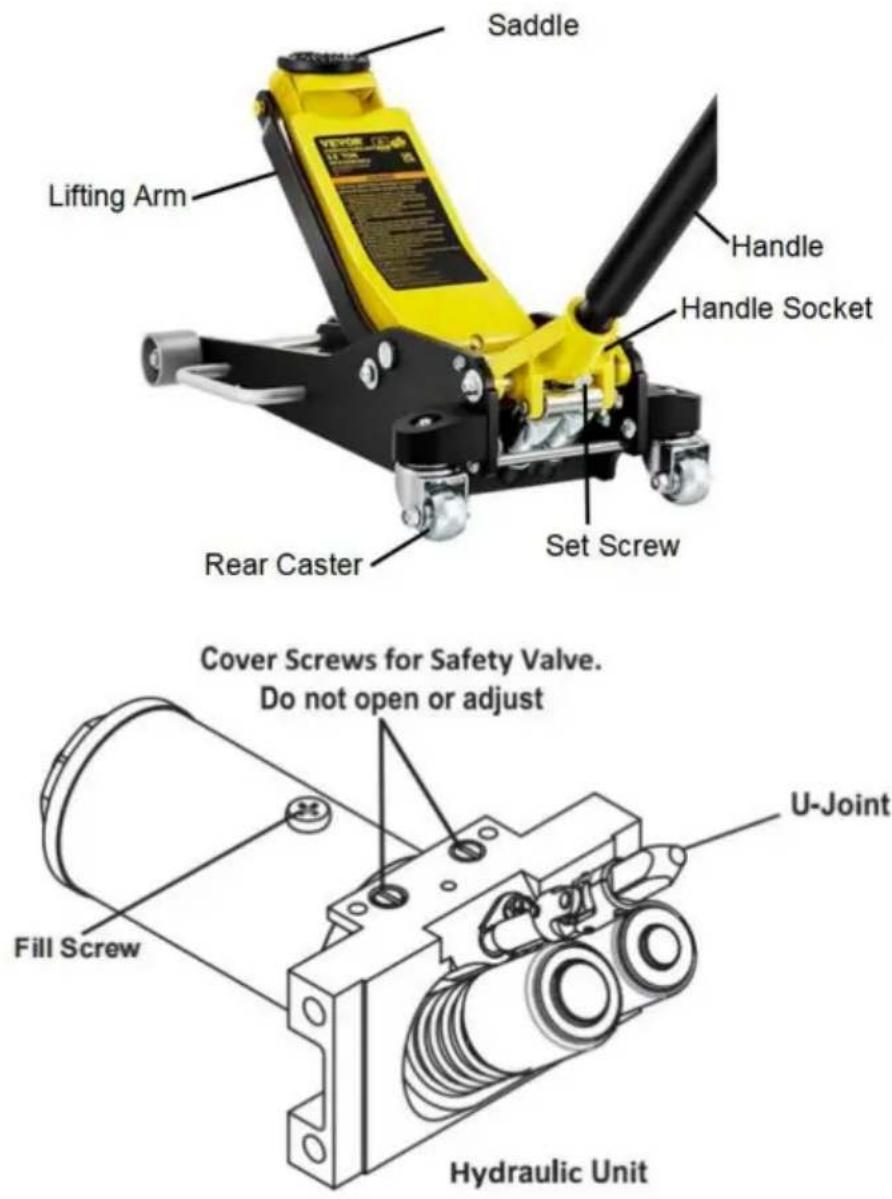

ATT FÄSTA HANDTAGET

1. Fäst det övre handtaget på det nedre handtaget.
2. Lossa inställningsskruven och sätt in det monterade handtaget i handtagets uttag.
3. Dra åt inställningsskruven.

FUNKTIONER (ta WD-B-03000-B00-0 som ett exempel)

avsnitt i början av denna handbok inklusive all text under underrubriker

däri före installation eller användning av denna produkt.

BORTTAGNING AV LUFT

FÖRE VARJE ANVÄNDNING ELLER OM JACKENS PRESTANDA MINSKAS

Kontrollera om det finns för mycket luft och korrekt hydraulvätskenivå i domkraften. Om domkraften verkar inte fungera ordentligt kan det bli nödvändigt att tömma dess hydraulsystem på överflödig luft enligt följande:

1. Lossa påfyllningsskruven.
2. Kontrollera vätskenivån och fyll vid behov på genom att tillsätta hydraulvätska.
3. Vrid sedan handtaget medurs till det tätaste läget för att stänga ventilen och pumpa handtaget flera gånger snabbt.
4. VIKTIGT: Efter att luften har avlägsnats, testa domkraften för korrekt funktion innan dess faktiska användning.
5. Om luften avlägsnas och domkraften inte verkar fungera som den ska, använd den inte förrän den har reparerats av en kvalificerad servicetekniker.

TILLÄGG HYDRAULIKVÄTSKA

1. Ta bort påfyllningsskruven. Ta inte bort eller lossa säkerhetsventilkåpans skruvar.
2. Tillsätt högkvalitativ hydraulolja (säljs separat) långsamt tills vätskan når

Obs: Rör inte vid handtaget när du fyller på hydraulvätska.

1. Dra åt påfyllningsskruven.

LYFT

VARNING: Parkera fordonet på en plan, jämn, solid yta säkert borta från

mötande trafik. Stäng av fordonets motor. Placera fordonets transmission i

"PARK" (om automatisk) eller i sin lägsta växel (om manuell). Ställ in fordonets nödbroms.

broms. Blockera sedan hjulen som inte lyfts.

1. Vrid sakta handtaget moturs för att sänka domkraften. När domkraften är helt sänkt, vrid handtaget medurs till det tätaste läget för att stänga ventilen.
2. Placera domkraftens sadel försiktigt under fordonstillverkarens rekommenderade lyftpunkt.

(Se fordonstillverkarens ägarmanual för platsen för ramens lyftpunkt.)

1. Pumpa handtaget tills toppen av sadeln nästan har nått fordonets lyftpunkt. Placera sadeln direkt under fordonets lyftpunkt.
2. För att lyfta fordonet pumpar du handtaget. Använd jämna, fulla drag.
3. Välj matchande domkrafter (säljs separat) med lämplig kapacitet. Ställ in domkraften så att den står på samma höjd enligt tillverkarens anvisningar, och se till att de låses säkert på plats.
4. Placera domkraftens sadlar under fordonstillverkarens rekommenderade stödpunkter.

VARNING! Se till att fordonets stödpunkter sitter helt i sadlarna

på båda domkrafterna. Använd ett matchat par domkrafter per fordon för att stödja fordonet.

1. Vrid sakta handtaget moturs för att sänka fordonet på domkraftens sadlar.
2. Fortsätt långsamt att sänka när fordonet är helt på plats på domkraften tills den är helt nedsänkt.
3. Ta bort domkraften och förvara den säkert ur vägen.

SÄNKNING

1. Ta försiktigt bort alla verktyg, delar etc. från under fordonet.
2. Placera domkraftens sadel under lyftpunkten. Vrid handtaget ordentligt medurs och höj fordonet tillräckligt högt för att frigöra domkrafterna.
3. Ta försiktigt bort domkrafterna.
4. Vrid sakta handtaget moturs för att sänka fordonet på marken.
5. Sänk domkraften helt. Förvara domkraften inomhus utom räckhåll för barn.

UNDERHÅLL OCH SERVICE

VARNING: Procedurer som inte specifikt förklaras i denna manual måste utföras av kvalificerad personal.

endast utföras av en kvalificerad tekniker.

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN VERKTYGSFEL: Gör

använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, har du problemet åtgärdats före vidare användning

RENGÖRING, UNDERHÅLL OCH SMÖRJNING

1. INNAN VARJE ANVÄNDNING, inspektera domkraftens allmänna tillstånd. Kolla efter:

Lös hårdvara

Felinriktning eller fastsättning av rörliga delar

Spruckna eller trasiga delar

Alla tillstånd som kan påverka dess säkra drift

1. FÖRE VARJE ANVÄNDNING, testa noggrant domkraften för korrekt funktion innan den används i faktisk användning. Om domkraften inte verkar fungera korrekt, följ LUFTBORTTAGNING-instruktionerna.
2. MINST EN GÅNG VAR TREDJE ÅR, byt hydraulolja:

Med domkraften helt sänkt, ta bort påfyllningsskruven. Tippa

domkraften så att den gamla hydraulvätskan kan rinna ut helt.

Kassera den gamla hydrauloljan i enlighet med lokala föreskrifter. Med domkraften upprätt, fyll den hydrauliska enheten helt med hög grad

hydraulvätska tills vätskan är 1/4" under toppen av påfyllningsporten. Vrid

handtaget moturs för att öppna utlösningsventilen. Pumpa handtaget snabbt upp och ner flera gånger för att tömma luft från

systemet.

Kontrollera vätskenivån igen och fyll på vid behov.

Sätt tillbaka påfyllningsskruven.

1. EFTER VARJE ANVÄNDNING, torka av med en ren trasa. Förvara domkraften inomhus utanför barns räckvidd.

FELSÖKNING

VARNING

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

Var försiktig när du felsöker ett felaktigt uttag. Håll dig långt borta från den stödda lasten. Lös alla problem helt före användning. Om lösningarna som presenteras i felsökningsguiden inte löser problemet, låt en kvalificerad tekniker inspektera och reparera domkraften före användning.

Efter att domkraften har

reparerats: Testa den noggrant utan belastning genom att höja och sänka den helt, kontrollera att domkraften fungerar korrekt, INNAN DU ÅTERSTÄLLER DECKEN TILL DRIFT.

ANVÄND INTE ETT SKADAT ELLER FEL FUNKTIONER

MÖJLIGA SYMPTOM						TROLIG LÖSNING(Se till att Jack stöder inte en belastning medan man försöker en lösning.)
Jack kommer inte lyft kl dess vikt kapacitet	Sadel sänker under ladda	Pump stroke känner svampig	Sadel ska inte lyft alla de sätt	Hantera rör sig upp när jack är under ladda	Vätska läcker g från fyllningen plugg
X	X					Kontrollera att Release Ventilen är helt stängd.
						Domkraften behöver släppa ut luft.
X	X			X		Ventiler kan vara blockerade och kanske inte stängs helt. Att spola ventilerna:1. Sänk sadeln och stäng spärren ordentligt ventil.2. Lyft sadeln manuellt flera tum.3. Öppna utlösningsventilen genom att vrida på handtaget moturs. Och tvinga ner sadeln som snabbt som möjligt.
X		X	X			Jack kan vara låg på hydraulisk vätska. Kontrollera vätskan nivå och fyll på vid behov.
						Domkraften behöver släppa ut luft.
					X	Enheten kan ha också mycket hydraulvätska inuti. Kontrollera vätskenivån och justera om det behövs.

LÄS FÖLJANDE NOGGRANT

Tillverkaren och/eller distributören har tillhandahållit reservdelslistan och monteringsdiagrammet i denna handbok endast som ett referensverktyg. Varken tillverkaren eller distributören gör någon framställning eller garanti av något slag till köparen att han eller hon är kvalificerad att göra några reparationer på produkten eller att han eller hon är kvalificerad att byta ut några delar av produkten. Faktum är att tillverkaren och/eller distributören uttryckligen anger att alla reparationer och byten av delar ska utföras av certifierade och licensierade tekniker och inte av köparen. Köparen antar all risk och ansvar som uppstår till följd av hans eller hennes reparationer av originalprodukten eller reservdelar därtill eller som härrör från hans eller hennes installation av ersättningsdelar därtill.

OBS: Vissa delar är listade och visade endast i illustrationssyfte och finns inte individuellt som reservdelar.

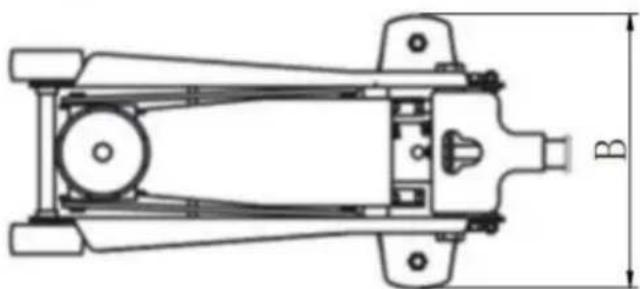

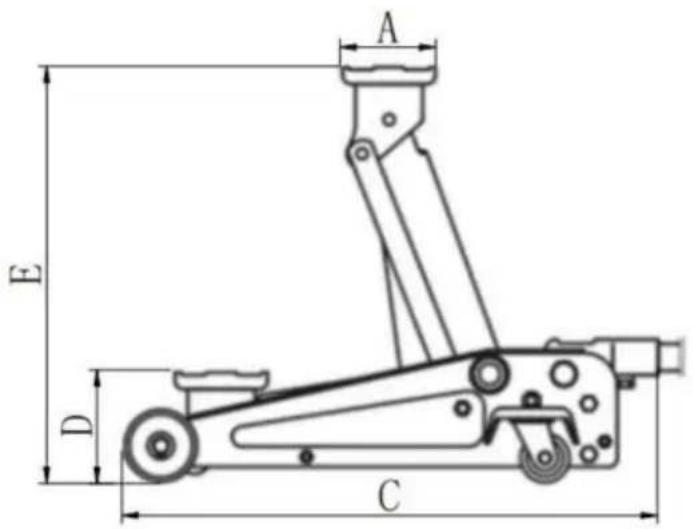

TEKNISK SPECIFIKATION

Teknisk support och e-garanticertifikat
