BRUKSANVISNING R20TSR Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RÖRMONTERING PÅSVETSAD DOMKEL

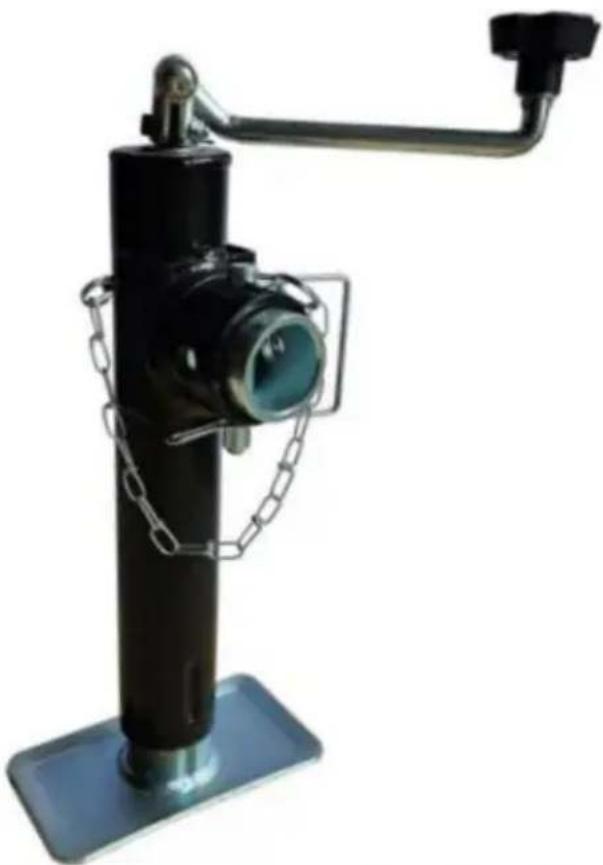

MODELL: R20TSR

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING

1. "WARNING"-symbolen ovan är ett tecken på service eller underhåll proceduren innebär en säkerhetsrisk och kan orsaka dödsfall eller allvarlig skada om den inte utförs säkert och inom de inställda parametrarna fram i denna manual.

2. Använd alltid ögonskydd när du utför service eller underhåll till fordonet. Annan säkerhetsutrustning att överväga skulle vara hörsel skydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänstens karaktär.

3. Låt aldrig någon som inte är bekant med denna produkt installera, använda eller serva denna produkt.

4. Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

5. Veva aldrig domkraften eller koppla ihop släpet utan att hindra släpet från att rulla.

6. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.

7. Tillåt aldrig någon, inklusive operatören, att sätta några kroppsdelar under släpvagnsdomkraften eller den stödda lasten under domkraftsdrift.

8. Överskrid aldrig lastkapaciteten!

9. Använd aldrig en domkraft för att lyfta släpet för service eller däckbyte.

10. Flytta aldrig släpet innan domkraften är helt indragen.

11. Håll barn och åskådare borta från arbetsområdet under tiden använda verktyget. Låt inte barn hantera domkraften.

12. Använd inte domkraften där det finns risk att orsaka brand eller en explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Domkraften kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

13. Den är avsedd för användning på plana, jämna, hårda ytor som tål last.

14. Använd inte block för ytterligare markfrigång.

15. När du använder fallfoten eller droppbenet, se till att den medföljande tappen är helt införd genom båda sidor av innerröret och fallröret innan du använder domkraften.

16. Om släpvagnsdomkraften har ett fallben, försök aldrig att justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast avsedd för vertikal rörelse av släpet.
2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.
3. Innan svetsning, polera det galvaniserade skiktet eller rostskiktet för att undvika virtuell svetsning.

MODELL OCH PARAMETRAR

Modell	R20TSR
Kapacitet	2000 lbs
Monteringsfäste Typ	Rörfäste påsvetsad
Vevtyp	Toppvind
Räckvidd	11,1-21 tum
Skruvresor	10 tum
Fotstorlek	7x3,93" (rektangel)
Produktens höjd	16,5" (handtag ingår ej)

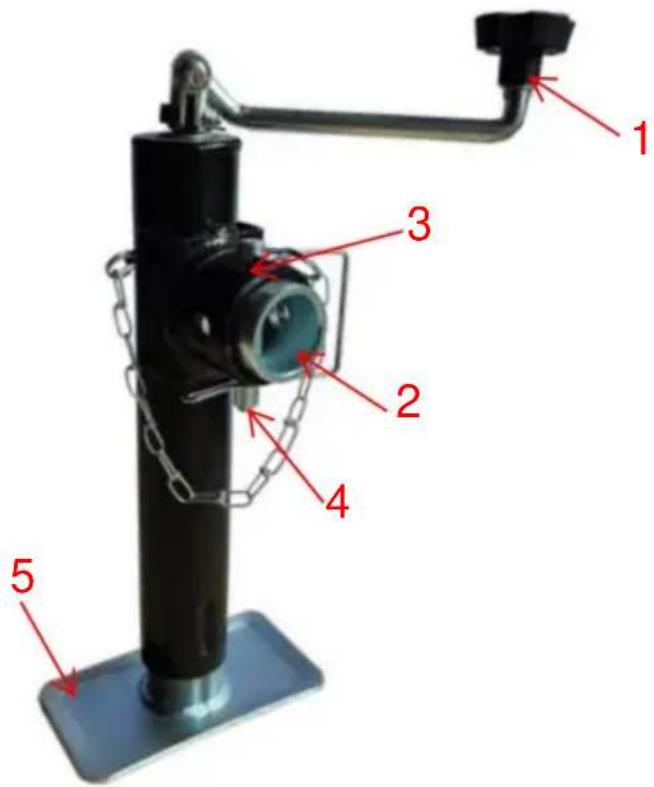

STRUKTURDIAGRAM

1 2 3 4 5

1. Handtag
2. Hanrör

3. Honrör

4. Dra i stiftet

5. Fotplatta

KOMPONENTER

	BildInga.		Namn	Antal
1			Jack (inklusive hanröret)	1
2			Användarmanual	1

MONTERING

1. Vid montering av släpvagnsdomkraften är det bäst att koppla den till dragfordonet för att se till att trailern är säker.

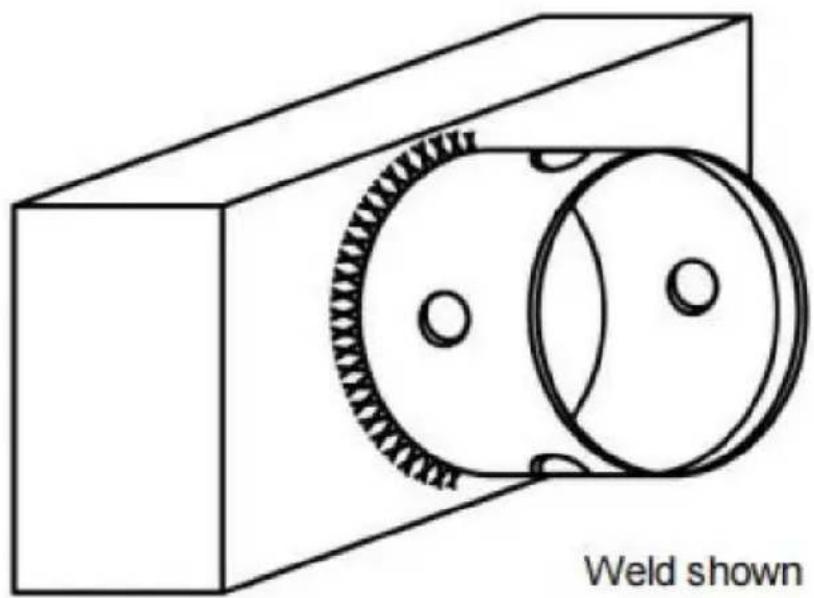

2. Montera domkraften baserat på ritningen som visas ovan. All svetsning måste vara utförs av en certifierad svetsare.
3. Placera hanrörsfästet så att ett av de fyra stifthålen är vänd uppåt och vinkelrätt mot släpvagnsramen.
4. Svetsa på hela ytan där hanröret möter trailerramen med 3/16" kälsvets.
5. Efter att domkraften är monterad på släpvagnen, fäst handtagsenheten på domkraften med bultfäste medföljer.

DRIFT

1. Vrid handtaget medurs för att höja.
2. Vrid handtaget moturs för att sänka.

Obs: Kom ihåg att domkraften inte får störa fordonet eller släpet när du svänger eller passerar farthinder, båtramper etc.

UNDERHÅLL

1. Enstaka rengöring med mild tvål och vatten, tillsammans med lätt olja smörjning av pivotpunkter, kommer att förlänga toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem om de är böjda eller skadad.
4. Följande procedurer bör utföras minst en gång per år:

Applicera en lätt olja på skruvskaftet. Om denna produkt används i en marin miljö, spola domkraften och bussningarna med färska vatten och applicera nytt smörjmedel.

Oil

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support
