GEBRUIKSAANWIJZING R20TSR Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

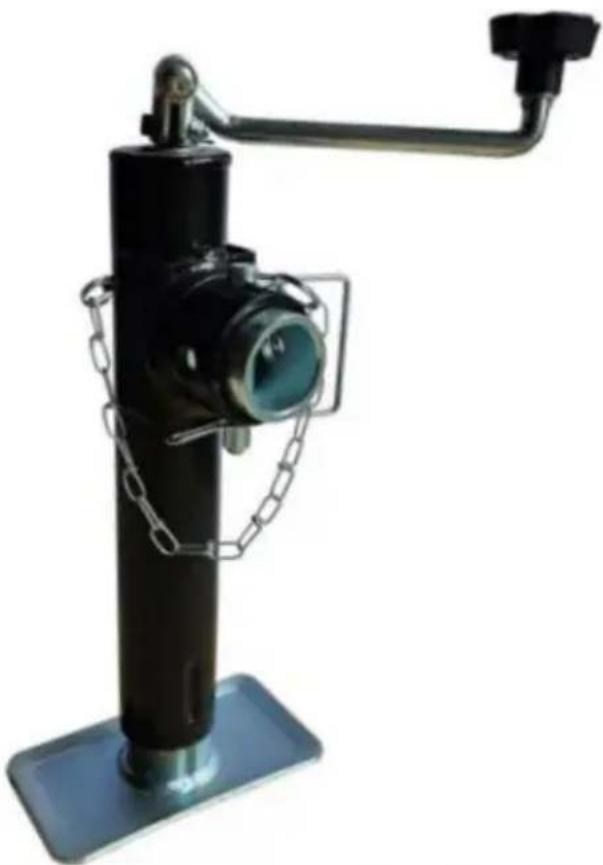

BUIS MONTAGE LAS-AAN-KRIK

MODEL:R20TSR

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WARNING

1. Het bovenstaande symbool "WAARSCHUWING" is een teken dat er een service- of onderhoudsbeurt nodig is De procedure brengt een veiligheidsrisico met zich mee en kan de dood of ernstig letsel indien niet veilig en binnen de gestelde parameters uitgevoerd in deze handleiding.

2. Draag altijd een oogbescherming wanneer u service of onderhoud uitvoert naar het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming zijn bescherming, handschoenen en eventueel een volledig gelaatsscherm, afhankelijk van de aard van de dienst.

3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of dit product onderhouden.

4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerde voetplaat.

5. Draai de krik nooit aan en koppel de aanhanger nooit aan zonder de aanhanger tegen te houden. van het rollen.

6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik.

7. Laat nooit iemand, inclusief de bediener, lichaamsdelen in het apparaat steken. onder de aanhangwagenkrik of de ondersteunde last tijdens het krikken.

8. Overschrijd nooit het draagvermogen!

9. Gebruik nooit een aanhangwagenkrik om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.

10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.

11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het bedienen van het gereedschap. Laat kinderen niet met de krik omgaan.

12. Gebruik de krik niet als er een risico is op brand of een ongeluk. explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De krik kan vonken veroorzaken, waardoor brandbare vloeistoffen, gassen of stof kunnen ontbranden.

13. Het is bedoeld voor gebruik op vlakke, vlakke, harde oppervlakken die een last kunnen dragen.

14. Gebruik geen blokken voor extra bodemvrijheid.

15. Zorg ervoor dat de meegeleverde pen goed vastzit wanneer u de drop foot of drop leg gebruikt. volledig ingebracht door beide zijden van de binnenbuis en de valbuis voordat u de krik gebruikt.

16. Als de aanhangwagenkrik een neerklapbare poot heeft, probeer dan nooit de neerklapbare poot aan te passen wanneer er een last op de krik rust.

Opmerking:

1. De krik is alleen ontworpen voor verticale verplaatsing van de aanhangwagen.
2. Snel en continu heffen wordt afgeraden om verhitting van de tandwielen te voorkomen en de levensduur verkorten.
3. Polijst voor het lassen de verzinkte laag of roestlaag om virtuele vlekken te voorkomen lassen.

MODEL EN PARAMETERS

Model	R20TSR
Capaciteit	2000 pond
Montagebeugel type	Buisbevestiging gelast
Krukastype	Bovenwinds
Bereik	11,1-21 inch
Schroefverplaatsing	10 inch
Voetmaat	7x3,93" (rechthoek)
Producthoogte	16,5" (handvat niet inbegrepen)

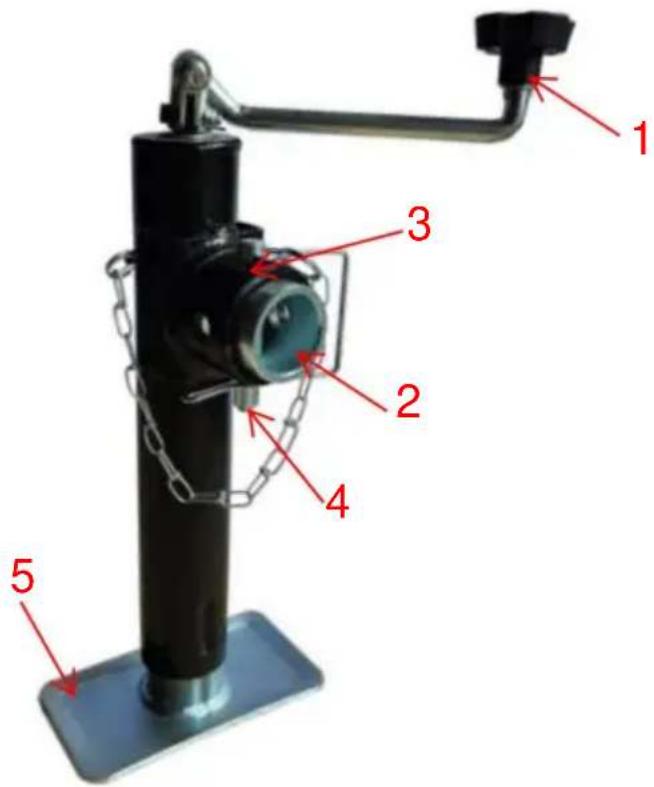

STRUCTUURDIAGRAM

1 2 3 4 5

1. Handvat
2. Mannelijke buis

3. Vrouwelijke buis

4. Trekpen

5. Voetplaat

COMPONENTEN

	AfbeeldingNee.		Naam	Hoeveeltheld
1			Jack (Inclusief de mannelijke buis)	1
2			Gebruiksaanwijzing	1

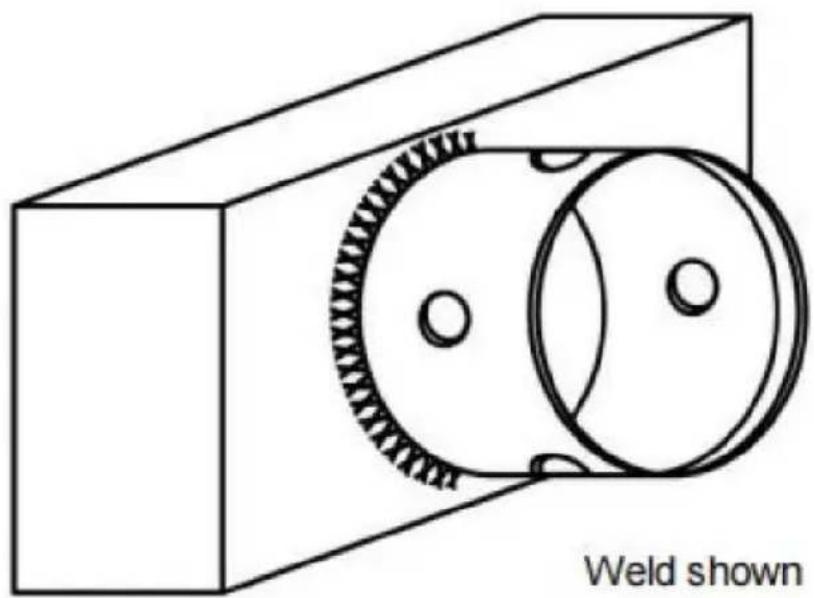

MONTAGE

1. Bij het monteren van de aanhangwagenkrik is het het beste om deze aan het trekkende voertuig te koppelen om er zeker van te zijn dat de aanhanger stevig staat.
2. Monteer de krik op basis van de hierboven getoonde tekening. Alle laswerkzaamheden moeten worden uitgevoerd uitgevoerd door een gecertificeerde lasser.
3. Plaats de mannelijke buisbevestiging zo dat een van de vier pengaten naar boven wijst en loodrecht op het frame van de aanhanger.
4. Las het gehele oppervlak waar de mannelijke buis het frame van de trailer raakt met 3/16" hoeklas.
5. Nadat de krik op de aanhanger is gemonteerd, bevestigt u de handgreepconstructie aan de krik met Bevestigingsbout meegeleverd.

WERKING

1. Draai de hendel met de klok mee om hem omhoog te brengen.
2. Draai de hendel tegen de klok in om te laten zakken.

Let op: Vergeet niet dat de krik het voertuig of de aanhanger niet mag hinderen

bij het nemen van bochten of het passeren van verkeersdrempels, aanlegsteigers, etc.

ONDERHOUD

1. Af en toe schoonmaken met milde zeep en water, samen met lichte olie smering van draaipunten, zal de piekprestaties verlengen en verschijning.
2. Controleer regelmatig of de schroeven loszitten.
3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen zijn of beschadigd.
4. De volgende procedures dienen minimaal jaarlijks te worden uitgevoerd:

Breng een lichte olie aan op de schroefsteel. Als dit product wordt gebruikt in een mariene omgeving, spoel de krikmontage en bussen met verse water en breng nieuw smeermiddel aan.

Oil
