Typ produktu	Podnośnik do spawania przyczepy (montaż na rurze)
Marka	Vevor
Model	R20TSR
Udźwig	2000 funtów (907 kg)
Typ montażu	Uchwyt rury do spawania (spoina pachwinowa 3/16")
Typ korby	Korba górna (top wind)
Zakres wysokości	11,1 - 21 cali (28,2 - 53,3 cm)
Skok śruby	10 cali (25,4 cm)
Rozmiar stopy	7 x 3,93 cala (prostokątna)
Wysokość produktu (bez uchwytu)	16,5 cala (41,9 cm)
Główny materiał	Stal
Zasilanie	Ręczne (korbą)
Główna funkcja	Podnoszenie i opuszczanie przyczepy do zaczepiania
Bezpieczeństwo	Nosić okulary ochronne; nie przekraczać udźwigu; używać na płaskiej i twardej powierzchni; nigdy nie wkładać części ciała pod ładunek
Konserwacja	Regularnie sprawdzać śruby; przed każdym użyciem sprawdzać rury
Czyszczenie	Woda i łagodne mydło
Smarowanie	Lekki olej na punktach obrotu i trzpieniu śruby (co najmniej raz w roku)
Części zamienne i naprawialność	Skontaktuj się z pomocą techniczną VEVOR przez www.vevor.com/support
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji (patrz strona VEVOR)

Często zadawane pytania - R20TSR Vevor

Jak zamontować podnośnik R20TSR na przyczepie?

Podnośnik należy przyspawać do rury podwozia. Ustaw męski uchwyt rury z jednym z czterech otworów skierowanym do góry i prostopadle do podwozia. Spawać na całej powierzchni styku spoiną pachwinową 3/16". Upewnij się, że spawanie zostało wykonane przez certyfikowanego spawacza.

Jaka jest maksymalna udźwig podnośnika R20TSR?

Udźwig wynosi 2000 funtów (907 kg). Nigdy nie przekraczaj tego obciążenia.

Jak używać podnośnika do podnoszenia lub opuszczania przyczepy?

Obróć uchwyt zgodnie z ruchem wskazówek zegara, aby podnieść, i przeciwnie, aby opuścić. Upewnij się, że przyczepa jest zabezpieczona, a podnośnik stoi na płaskiej i twardej powierzchni.

Jaka konserwacja jest wymagana dla podnośnika R20TSR?

Okazjonalnie czyść wodą i łagodnym mydłem. Smaruj punkty obrotu lekkim olejem. Co najmniej raz w roku nałóż olej na trzpień śruby. W środowisku morskim spłucz świeżą wodą i nasmaruj.

Czy mogę użyć tego podnośnika do wymiany opony lub przeprowadzenia konserwacji pod przyczepą?

Nie, ten podnośnik jest przeznaczony wyłącznie do pionowego ruchu przyczepy podczas zaczepiania. Nigdy nie podnoś przyczepy w celu wymiany opony lub konserwacji.

Czy podnośnik może być używany na pochyłych powierzchniach?

Nie, należy go używać na płaskich, poziomych i twardych powierzchniach zdolnych do utrzymania obciążenia.

Co zrobić, jeśli śruba jest uszkodzona lub wygięta?

Przed każdym użyciem sprawdź rury podnośnika. Jeśli są wygięte lub uszkodzone, wymień je. Skontaktuj się z pomocą techniczną VEVOR w celu uzyskania części zamiennych.

Jak skontaktować się z pomocą techniczną VEVOR?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji.

Czy mogę przyspawać podnośnik do dowolnego rodzaju rury?

Podnośnik jest przeznaczony do montażu na rurze. Przed spawaniem wypoleruj warstwę ocynkowaną lub rdzę, aby zapewnić dobrą spoinę. Spawanie musi być wykonane przez certyfikowanego spawacza.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne. Nie pozwól nikomu znajdować się pod ładunkiem. Nie przekraczaj udźwigu. Upewnij się, że przyczepa jest unieruchomiona. Trzymaj dzieci z dala.

INSTRUKCJA OBSŁUGI R20TSR Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

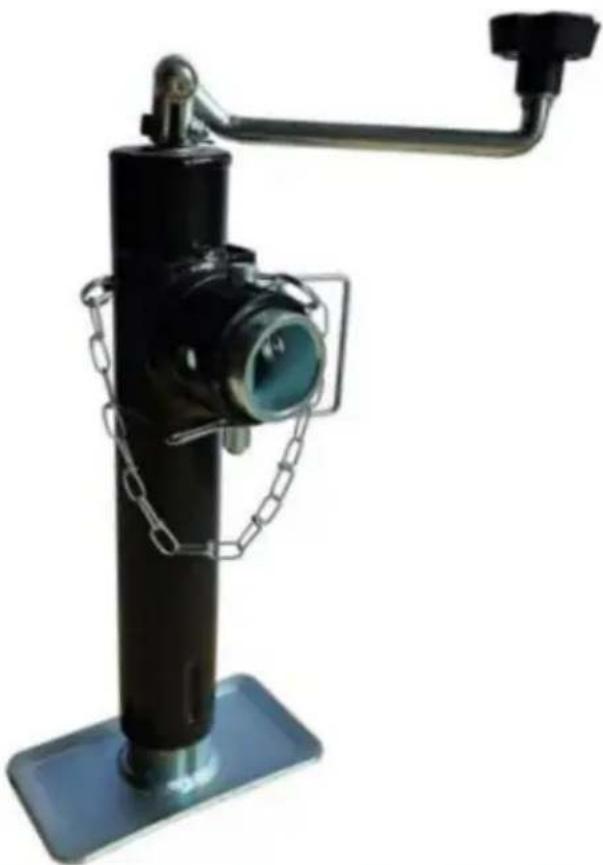

Podnośnik spawany do montażu na rurze

MODEL: R20TSR

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOCOWANIE RUROWE

Podnośnik do spawania

MODEL:R20TSR

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

1. Symbol „OSTRZEŻENIE” powyżej jest znakiem, że konieczna jest konserwacja lub serwis. procedura wiąże się z ryzykiem bezpieczeństwa i może spowodować śmierć lub poważne obrażenia, jeśli nie zostanie wykonane bezpiecznie i zgodnie z ustalonymi parametrami dalej w tej instrukcji.

2. Podczas wykonywania prac serwisowych lub konserwacyjnych należy zawsze nosić okulary ochronne. do pojazdu. Innym sprzętem bezpieczeństwa, który należy wziąć pod uwagę, jest słuch ochrona, rękawice i ewentualnie pełna osłona twarzy, w zależności od charakter usługi.

3. Nigdy nie pozwalaj osobom niezaznajomionym z tym produktem na instalację, obsługę lub serwisowania tego produktu.

4. Nigdy nie podnoś i nie poziomuj przyczepy bez prawidłowo zamontowanej podnóżka.

5. Nigdy nie kręć podnośnikiem ani nie podłączaj przyczepy bez zabezpieczenia jej przed wypadnięciem. od toczenia.

6. Nigdy nie wywieraj nadmiernych sił bocznych na podnośnik przyczepy.

7. Nigdy nie pozwalaj nikomu, w tym operatorowi, na umieszczanie jakichkolwiek części ciała pod podnośnikiem przyczepy lub pod obciążeniem podczas pracy podnośnika.

8. Nigdy nie przekraczaj dopuszczalnego obciążenia!

9. Nigdy nie używaj podnośnika przyczepy do podnoszenia przyczepy w celu wykonania prac serwisowych lub wymiany opon.

10. Nigdy nie przesuwaj przyczepy, dopóki podnośnik przyczepy nie zostanie całkowicie wsunięty.

11. Trzymaj dzieci i osoby postronne z dala od miejsca pracy podczas obsługi narzędzia. Nie pozwalaj dzieciom obsługiwać podnośnika.

12. Nie używaj podnośnika w miejscach, w których istnieje ryzyko powstania pożaru lub wybuch; np. w obecności łatwopalnych cieczy, gazów lub pyłów. Podnośnik może wytwarzać iskry, które mogą spowodować zapłon łatwopalnych cieczy, gazów lub pyłów.

13. Przeznaczony jest do stosowania na płaskich, równych i twardych powierzchniach, które mogą przenosić obciążenia.

14. Nie należy stosować klocków w celu zwiększenia prześwitu.

15. Podczas korzystania z opuszczanej stopy lub opuszczanej nogi upewnij się, że dostarczony sworzeń jest całkowicie włożony przez obie strony dętki i rurę spustową przed użyciem podnośnika.

16. Jeżeli podnośnik przyczepy ma opuszczaną nogę, nigdy nie próbuj regulować opuszczanej nogi. gdy na podnośniku znajduje się jakiekolwiek obciążenie.

Notatka:

1. Podnośnik jest przeznaczony wyłącznie do pionowego ruchu przyczepy.
2. Nie zaleca się szybkiego i ciągłego podnoszenia, aby uniknąć nagrzewania się przekładni.

i skrócić czas eksploatacji.

1. Przed spawaniem należy wypolerować warstwę ocynkowaną lub warstwę rdzy, aby uniknąć powstawania tzw. spawalniczy.

MODEL I PARAMETRY

Model	R20TSR
Pojemność	2000 funtów
Typ uchwytu montażowego	Montaż na rurze, spawanie
Typ korby	Wiatr szczytowy
Zakres	11,1-21 cali
Śruba podróżna	10 cali
Rozmiar stopy	7x3,93" (prostokąt)
Wysokość produktu	16,5" (uchwyt nie jest dołączony)

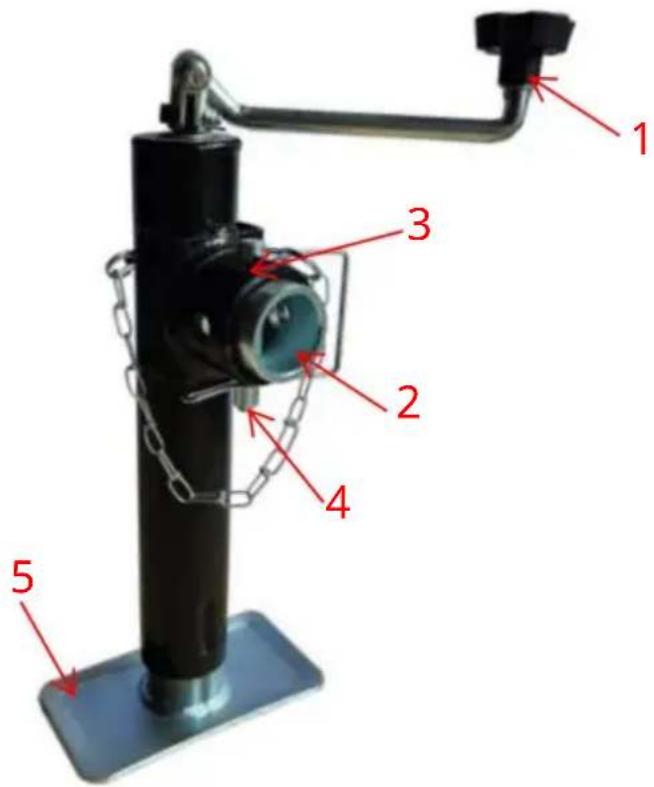

SCHEMAT STRUKTURY

1. Uchwyt
2. Rurka męska

3. Rurka żeńska

4. Wyciągnij sworzeń

5. Płyta podnóżka

SKŁADNIKI

	ZdjęcieNIE.	Nazwa	Ilość
1		Gniazdo (wraz z rurką męską)	1
2		Instrukcja obsługi	1

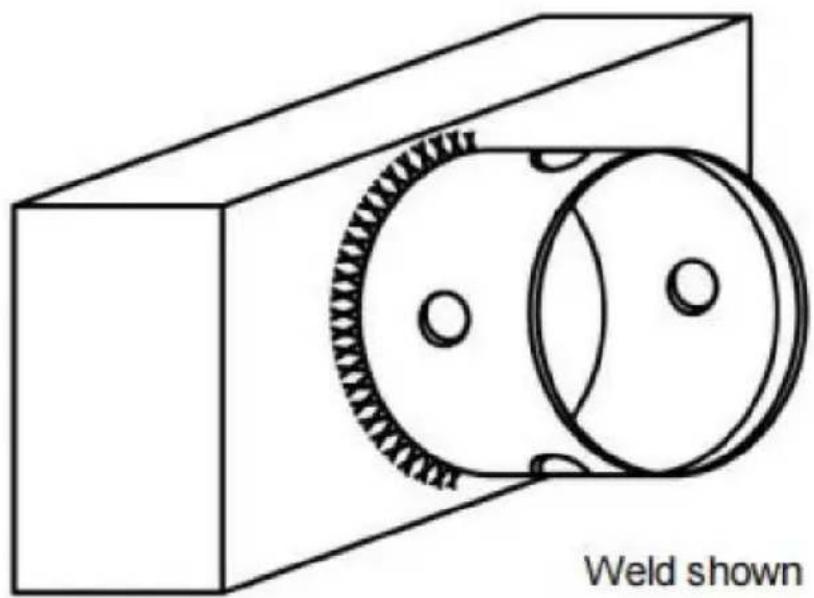

MONTAŻ

1. Podczas montażu podnośnika przyczepy najlepiej jest podłączyć go do pojazdu holującego aby upewnić się, że przyczepa jest bezpieczna.
2. Zamontuj podnośnik zgodnie z rysunkiem powyżej. Wszystkie prace spawalnicze muszą być wykonywane przez certyfikowanego spawacza.
3. Umieść męską oprawkę rurową tak, aby jeden z czterech otworów na kołki był skierowany do góry i prostopadle do ramy przyczepy.
4. Spawaj całą powierzchnię, na której rura męska styka się z ramą przyczepy, za pomocą spawania 3/16" spoina pachwinowa.
5. Po zamontowaniu podnośnika na przyczepie należy przymocować uchwyt do podnośnika za pomocą w zestawie znajduje się śruba mocująca.

DZIAŁANIE

1. Aby podnieść, obróć uchwyt zgodnie z ruchem wskazówek zegara.
2. Aby opuścić, obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara.

Uwaga: Należy pamiętać, że podnośnik nie może kolidować z pojazdem ani przyczepą. podczas skręcania lub przejeżdżania przez progi zwalniające, pochylnie dla łodzi itp.

KONSERWACJA

1. Okazjonalne czyszczenie łagodnym mydłem i wodą z dodatkiem lekkiego oleju smarowanie punktów obrotowych, przedłuży maksymalną wydajność i wygląd.
2. Okresowo sprawdzaj, czy śruby nie są poluzowane.
3. Przed każdym użyciem należy sprawdzić rury podnośnika i wymienić je, jeśli są wygięte lub uszkodzony.
4. Poniższe procedury należy wykonywać przynajmniej raz w roku:

Nałów lekki olej na trzon śruby. Jeśli ten produkt jest używany w środowisko morskie, przepłukać zespół podnośnika i tuleje świeżą wodą wodą i nałów świeży środek smarny.
