Produkttyp	Schweiß-Wagenheber für Anhänger (Montage auf Rohr)
Marke	Vevor
Modell	R20TSR
Hubkapazität	2000 lb (907 kg)
Montageart	Rohrhalterung zum Schweißen (3/16" Kehlnaht)
Kurbelart	Oberkurbel (Top Wind)
Höhenbereich	11,1 - 21 Zoll (28,2 - 53,3 cm)
Spindelhub	10 Zoll (25,4 cm)
Fußgröße	7 x 3,93 Zoll (rechteckig)
Produkthöhe (ohne Griff)	16,5 Zoll (41,9 cm)
Hauptmaterial	Stahl
Antrieb	Manuell (Kurbel)
Hauptfunktion	Anhänger heben und senken zum Ankuppeln
Sicherheit	Schutzbrille tragen; Kapazität nicht überschreiten; auf ebener, harter Oberfläche verwenden; niemals Körperteile unter die Last bringen
Wartung	Schrauben regelmäßig prüfen; Rohre vor jedem Gebrauch inspizieren
Reinigung	Wasser und mildes Reinigungsmittel
Schmierung	Leichtes Öl an den Drehpunkten und der Spindelstange (mindestens einmal jährlich)
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den VEVOR-Support unter www.vevor.com/support
Garantie	Technische Unterstützung und elektronische Garantieurkunde (siehe VEVOR-Website)

Häufig gestellte Fragen - R20TSR Vevor

Wie installiere ich den Wagenheber R20TSR an meinem Anhänger?

Der Wagenheber muss auf das Rahmenrohr geschweißt werden. Positionieren Sie die männliche Rohrhalterung mit einem der vier Löcher nach oben und senkrecht zum Rahmen. Schweißen Sie die gesamte Kontaktfläche mit einer 3/16" Kehlnaht. Stellen Sie sicher, dass das Schweißen von einem zertifizierten Schweißer durchgeführt wird.

Was ist die maximale Hubkapazität des R20TSR?

Die Hubkapazität beträgt 2000 lb (907 kg). Überschreiten Sie diese Last niemals.

Wie verwende ich den Wagenheber zum Heben oder Senken des Anhängers?

Drehen Sie den Griff im Uhrzeigersinn zum Heben und gegen den Uhrzeigersinn zum Senken. Stellen Sie sicher, dass der Anhänger gesichert ist und der Wagenheber auf einer ebenen, harten Oberfläche steht.

Welche Wartung ist für den Wagenheber R20TSR erforderlich?

Reinigen Sie ihn gelegentlich mit Wasser und mildem Reinigungsmittel. Schmieren Sie die Drehpunkte mit leichtem Öl. Mindestens einmal jährlich Öl auf die Spindelstange auftragen. In Meeresumgebung mit Süßwasser abspülen und schmieren.

Kann ich diesen Wagenheber zum Reifenwechsel oder für Wartungsarbeiten unter dem Anhänger verwenden?

Nein, dieser Wagenheber ist nur für die vertikale Bewegung des Anhängers beim Ankuppeln ausgelegt. Niemals den Anhänger zum Reifenwechsel oder zur Wartung anheben.

Kann der Wagenheber auf geneigten Flächen verwendet werden?

Nein, er muss auf ebenen, waagerechten und harten Oberflächen verwendet werden, die die Last tragen können.

Was tun, wenn die Spindel beschädigt oder verbogen ist?

Überprüfen Sie die Rohre des Wagenhebers vor jedem Gebrauch. Wenn sie verbogen oder beschädigt sind, ersetzen Sie sie. Kontaktieren Sie den VEVOR-Support für Ersatzteile.

Wie kontaktiere ich den technischen Support von VEVOR?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und die elektronische Garantieurkunde.

Kann ich den Wagenheber auf jede Art von Rohr schweißen?

Der Wagenheber ist für die Montage auf Rohr ausgelegt. Vor dem Schweißen polieren Sie die verzinkte Schicht oder den Rost, um eine gute Schweißnaht zu gewährleisten. Die Schweißung muss von einem zertifizierten Schweißer durchgeführt werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schutzbrille. Lassen Sie niemanden unter der Last. Überschreiten Sie nicht die Kapazität. Stellen Sie sicher, dass der Anhänger gesichert ist. Halten Sie Kinder fern.

BEDIENUNGSANLEITUNG R20TSR Vevor

Technischer Support und E-Garantie-Zertifikat

Rohrmontage-Anschweißheber

MODELL: R20TSR

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROHRMONTAGE ANSCHWEISSHEBER

MODELL: R20TSR

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNING

1. Das Symbol „WARNUNG“ oben ist ein Zeichen dafür, dass ein Service oder eine Wartung Das Verfahren birgt Sicherheitsrisiken und kann zum Tod oder schwere Verletzungen, wenn die Durchführung nicht sicher und innerhalb der festgelegten Parameter erfolgt in diesem Handbuch beschrieben.

2. Tragen Sie bei Service- und Wartungsarbeiten immer einen Augenschutz zum Fahrzeug. Weitere Sicherheitsausrüstung, die in Betracht gezogen werden sollte, sind Hörgeräte Schutz, Handschuhe und eventuell ein Vollgesichtsschutz, je nach Art der Dienstleistung.

3. Erlauben Sie niemals jemandem, der mit diesem Produkt nicht vertraut ist, die Installation, Bedienung oder Service für dieses Produkt.

4. Heben Sie den Anhänger niemals an oder nivellieren Sie ihn, ohne dass eine ordnungsgemäß installierte Fußplatte vorhanden ist.

5. Niemals die Stütze betätigen oder den Anhänger ankuppeln, ohne den Anhänger vom Rollen.

6. Üben Sie niemals übermäßige seitliche Kräfte auf die Stütze des Anhängers aus.

7. Erlauben Sie niemandem, auch nicht dem Bediener, Körperteile unter dem Anhängerstützfuß bzw. der Stützlast beim Stützfußbetrieb.

8. Überschreiten Sie niemals die Tragfähigkeit!

9. Verwenden Sie niemals einen Anhängerwagenheber, um den Anhänger für Wartungsarbeiten oder zum Reifenwechsel anzuheben.

10. Bewegen Sie den Anhänger niemals, bevor die Stütze vollständig eingefahren ist.

11. Halten Sie Kinder und Zuschauer vom Arbeitsbereich fern, während Bedienung des Werkzeugs. Erlauben Sie Kindern nicht, mit dem Wagenheber zu hantieren.

12. Benutzen Sie den Wagenheber nicht, wenn die Gefahr eines Brandes oder einer Explosion, z.ÿB. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Der Wagenheber kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden können.

13. Es ist für den Einsatz auf flachen, ebenen, harten und tragfähigen Oberflächen vorgesehen.

14. Verwenden Sie keine Blöcke zur Erhöhung der Bodenfreiheit.

15. Bei Verwendung des Fallfußes oder Fallbeins ist darauf zu achten, dass der mitgelieferte Stift vollständig durch beide Seiten des Innenrohrs und des Fallrohrs eingeführt bevor Sie den Wagenheber benutzen.

16. Wenn der Anhängerheber ein Fallbein hat, versuchen Sie niemals, das Fallbein zu verstellen wenn der Wagenheber belastet ist.

Notiz:

1. Der Wagenheber ist nur für die vertikale Bewegung des Anhängers ausgelegt.
2. Schnelles und kontinuierliches Anheben wird nicht empfohlen, um eine Erwärmung des Getriebes zu vermeiden und die Lebensdauer verkürzen.
3. Vor dem Schweißen die verzinkte Schicht oder Rostschicht polieren, um virtuelle zu vermeiden Schweißen.

MODELL UND PARAMETER

Modell	R20TSR
Kapazität	2000 Pfund
Montagehalterungstyp	Rohrhalterung zum Anschweißen
Kurbeltyp	Top-Wind
Reichweite	11,1-21 Zoll
Schraubenweg	10 Zoll
Fußgröße	7x3,93" (Rechteck)
	16,5" (Griff nicht enthalten)Produkthöhe

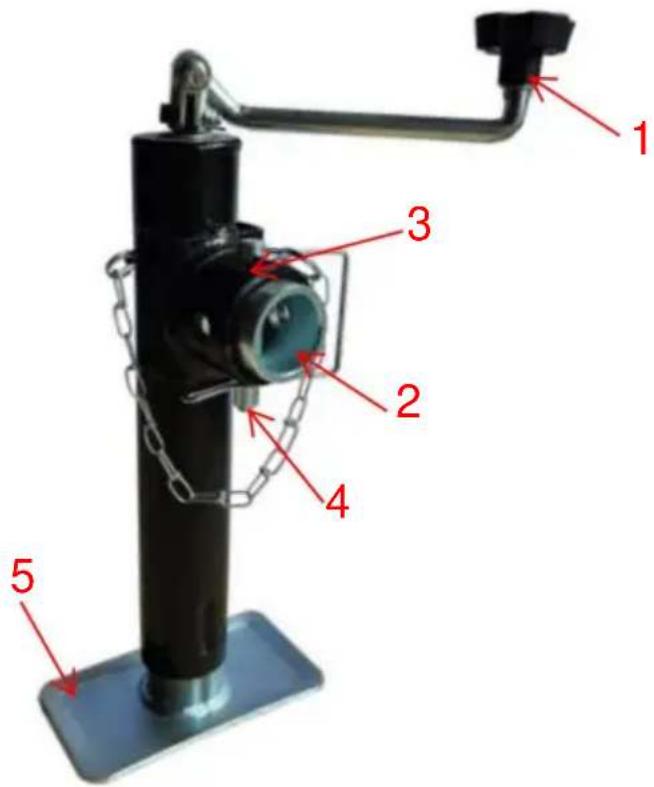

STRUKTURDIAGRAMM

1. Griff
2. Männliches Rohr

3. Weibliches Rohr

4. Stift ziehen

5. Fußplatte

KOMPONENTEN

	BildNEIN.	Name	Menge

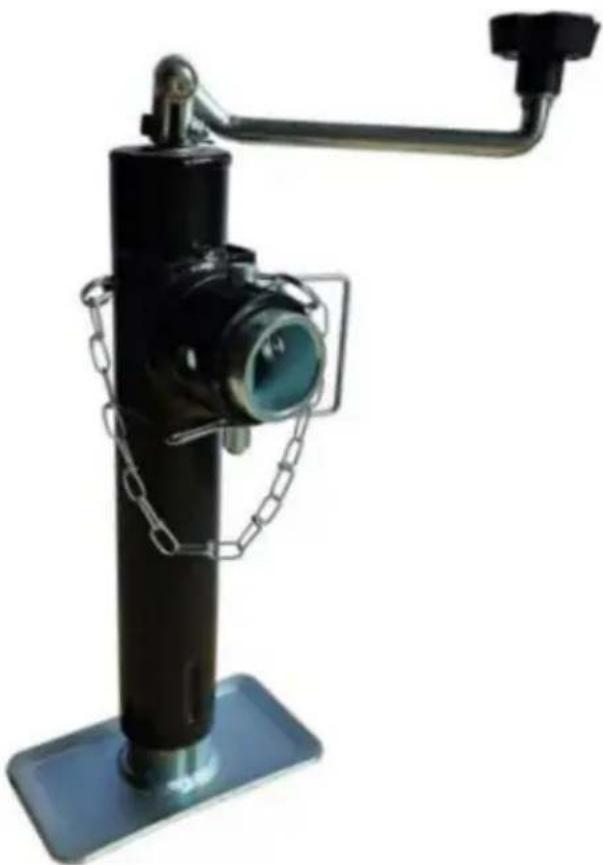

1		Buchse (einschließlich des männlichen Rohrs)	1
2		Bedienungsanleitung	1

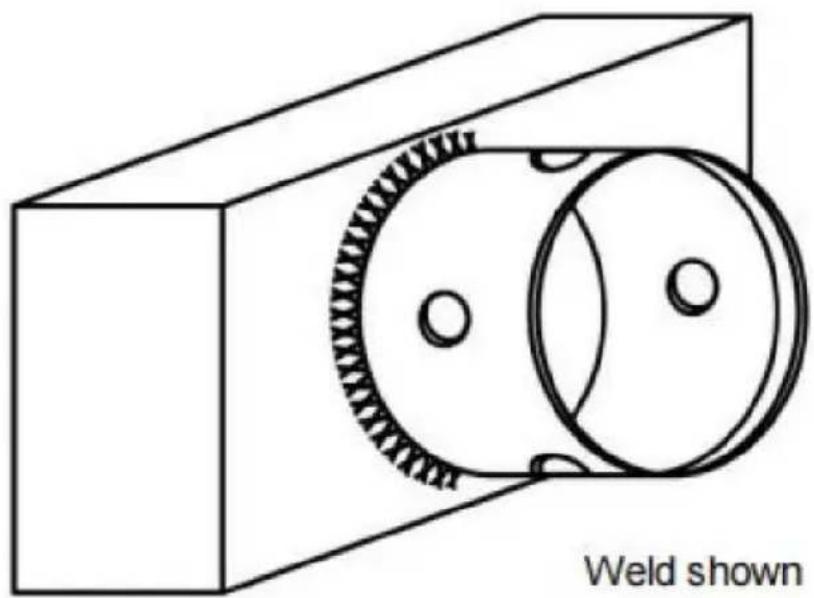

MONTAGE

1. Beim Anbringen der Stütze am besten am Zugfahrzeug ankuppeln um sicherzustellen, dass der Anhänger sicher ist.
2. Den Wagenheber gemäß der oben gezeigten Zeichnung montieren. Alle Schweißarbeiten müssen von einem zertifizierten Schweißer durchgeführt werden.
3. Platzieren Sie die männliche Rohrhalterung so, dass eines der vier Stiftlöcher nach oben zeigt und senkrecht zum Anhängerrahmen.
4. Schweißen Sie auf der gesamten Oberfläche, wo das Außenrohr auf den Anhängerrahmen trifft, mit 3/16" Kehlnaht.
5. Nachdem der Wagenheber am Anhänger montiert ist, befestigen Sie die Griffbaugruppe am Wagenheber mit Bolzenbefestigungselement im Lieferumfang enthalten.

BETRIEB

1. Zum Anheben den Griff im Uhrzeigersinn drehen.
2. Zum Absenken den Griff gegen den Uhrzeigersinn drehen.

Hinweis: Denken Sie daran, dass der Wagenheber das Fahrzeug oder den Anhänger nicht behindern darf. beim Abbiegen oder Überfahren von Bremsschwellen, Bootsrampen usw.

WARTUNG

1. Gelegentliche Reinigung mit milder Seife und Wasser sowie leichtem Öl Schmierung der Drehpunkte verlängert die Spitzenleistung und Aussehen.
2. Überprüfen Sie regelmäßig, ob die Schrauben locker sind.
3. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie, wenn sie verbogen oder beschädigt.
4. Die folgenden Verfahren sollten mindestens jährlich durchgeführt werden:

Tragen Sie ein leichtes Öl auf den Gewindeschäft auf. Wenn dieses Produkt in einem Meeresumwelt, spülen Sie die Wagenhebereinheit und die Buchsen mit frischem Wasser und tragen Sie frisches Schmiermittel auf.
