| Type de produit | Alimentation électrique pour laser CO2 |
| Marque | Vevor |
| Modèle | MYJG150W |
| Tension d'entrée | CA 100-240 V, 50/60 Hz |
| Courant de sortie maximal | 36 mA |
| Efficacité | 91% |
| Protection contre les surintensités | 130% du courant maximum |
| Protection circuit ouvert | Oui (courte durée) |
| Refroidissement | Ventilateur |
| Température de fonctionnement | -30 °C à +65 °C |
| Humidité relative | 20% à 85% HR (sans condensation) |
| Résistance d'isolement | ≥50 MΩ (DC500V) |
| Résistance aux vibrations | Amplitude 0,5 mm, fréquence 10-55 Hz, 3 axes, 3 heures |
| MTBF | ≥30 000 heures |
| Test de vieillissement | 12 heures à 60 °C, 500 cycles marche/arrêt de 7 secondes |
| Contrôle laser | TTL haut/bas, PWM (20-50 kHz), analogique 0-5 V |
| Protection de débit d'eau | Oui (interrupteur de protection) |
| Mise à la terre | Obligatoire (prise trois trous) |
| Interface de retour | Oui (pour contrôle en boucle fermée) |
| Dimensions | Non spécifiées dans la notice |
| Poids | Non spécifié |
FOIRE AUX QUESTIONS - MYJG150W Vevor
Questions des utilisateurs sur MYJG150W Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice MYJG150W - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MYJG150W de la marque Vevor.
MODE D'EMPLOI MYJG150W Vevor
Support technique et garantie électronique
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisée par nous représente seulement une estimation des économies que vous pourriez bénéficier en achetant certains outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement une couverture
de toutes les catégories d'outils proposées par nous. Nous vous prions de vérifier soigneusement
lorsque vous passez une commande chez nous si vous réalisez effectivement des économies
de moitié par rapport aux grandes marques.
(L'image est à titre indicatif seulement, veuillez vous référer à l'objet)
BESOIN D'AIDE ? CONTACTEZ-NOUS !
Avez-vous des questions sur le produit ? Besoin d'un soutien technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique
Ceci est le manuel d'origine, veuillez lire attentivement tout le manuel d'instructions avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit doit être soumise à la
produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer à nouveau s'il existe une technologie ou une
mise à jour sur notre produit.
Caractéristiques principales :
Le produit est un système à haut rendement, haute fréquence et haute vitesse performant
Supportée par laser CO2, petite taille, poids léger, facile à fonctionner avec de bonnes performances d'adaptation pour les lasers. Ça peut être directement connecté
avec le laser, en économisant les encombrants et sévères chauffage résistance. Cette alimentation peut faire fonctionner le laser CO2 éclairage facile, prenant avantage de le plein performances du laser CO2, améliorant l'efficacité de conversion, et prolonger la vie de la laser.
Clé technique Paramètres :
- Tension d'entrée : CA 100-240 V
- Vitesse de réponse : ≤ 1 ms.
- Contrôle du commutateur de niveau TTL : efficace niveau peut être et faible sélection.
- Interrupteur de protection : peut être utilisé pour la détection de protection de lasers, ou protection lors de l'ouverture du boîtier, etc.
- Régulation de la puissance laser : (1) Le courant de sortie de l'alimentation laser est régulé par le wattmètre. (2) contrôlé par Modul de largeur d'impulsion (PWM) (Niveau TTL).
- Retour Interface : L'alimentation elle-même peut avoir un retour d'information interface et peut être utilisé pour le contrôle en boucle fermée pour vérifier la réalité courant de travail du laser.
- Environnement d'utilisation : Température (-10 à 40 degrés C), humidité : ≤ 85%.
Instructions À utiliser :
- Connexion du tube laser : Le haute tension (HV-plus) de la laser l'alimentation électrique doit être connecté à l'anode (réflecteur comp du CO2 tube laser. Le circuit de courant de l'alimentation laser est connecté à la cathode (sortie laser) du tube laser CO2 via un courant mètre directement)
- Connexion de la commande Signal: Dans Chiffre 1 (ou Chiffre 2), contrôle la ligne de signal est connectée de manière fiable à la commande fin de la laser pouvoir fournir.
- Signal de contrôle d'entrée : comme le montre la figure 3, le signal DAC ou les signaux de sortie TTL de l'ordinateur externe sont connectés à l'alimentation du laser selon les besoins pour contrôler la puissance de sortie du laser.
- Sélection de la tension : l'alimentation du laser nécessite une entrée CA de 100-240 V, 50/60 Hz.
- Caractéristiques supplémentaires : l'alimentation du laser est équipée d'un ensemble d'interrupteurs de protection pour le débit d'eau, lorsque le boîtier est ouvert, etc.
Remarques importantes :
- Le tube laser doit être refroidi à l'eau pendant le fonctionnement !
- La sortie haute tension ne doit pas être laissée ouverte ! (Les extrémités positive et négative de la sortie haute tension doivent être correctement connectées aux extrémités positive et négative du tube laser).
- L'alimentation interne est conçue pour décharger toute
charge résiduelle à l'arrêt, mais cela peut généralement prendre jusqu'à quelques secondes. Mais pour des raisons de sécurité, vous devez toujours être prudent contre les chocs électriques ! (Les exigences d'isolation pour la haute tension suspendue de 40 kV doivent être garanties aux deux extrémités de la sortie haute tension).
- L'alimentation du laser doit utiliser une prise à trois trous avec une mise à la terre. Le boîtier doit être strictement mis à la terre pour éviter les chocs électriques.

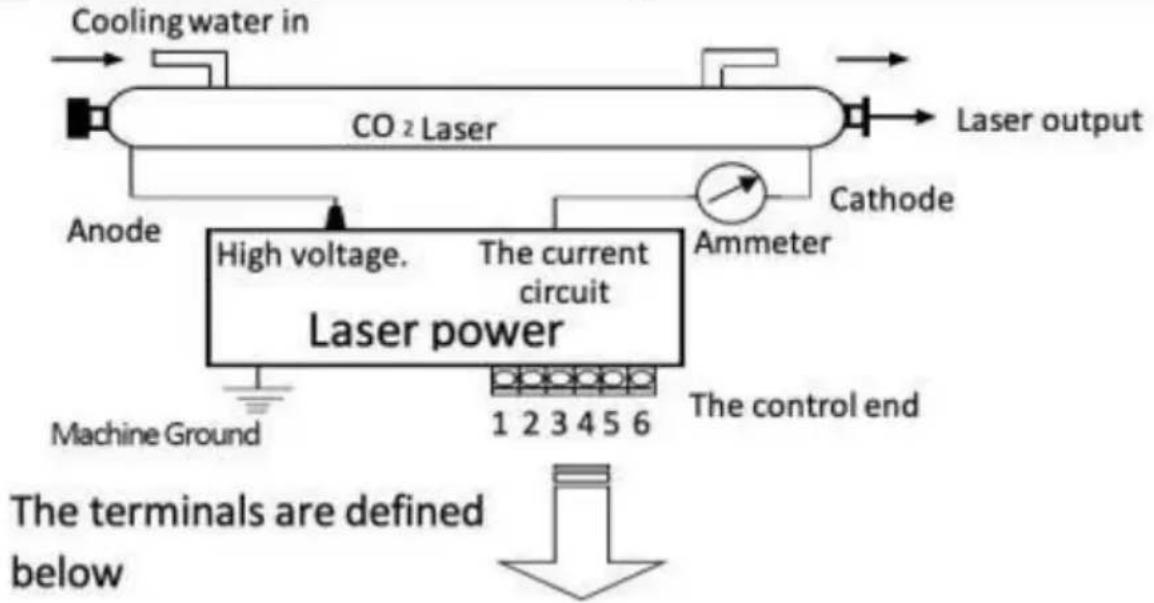

Schémas de câblage pour les alimentations laser et les lasers
et fonction de la borne de commande :
| TTL-H Saisir | TTL - L Saisir | Contrôle Saisir ( CAI ) | Laser sortir |
| Ouvrir | Faible (<0,3 V) | 0-5 V | Pmin- Pmax |
| Haut (>3V) | 0-5 V | 0 | |
| Faible (<0,3 V) | Ouvrir | 0-5 V | 0 |
| Haut (>3V) | 0-5 V | Pmin- Pmax | |
| Protection Interface | 0-5 V | 0 | |

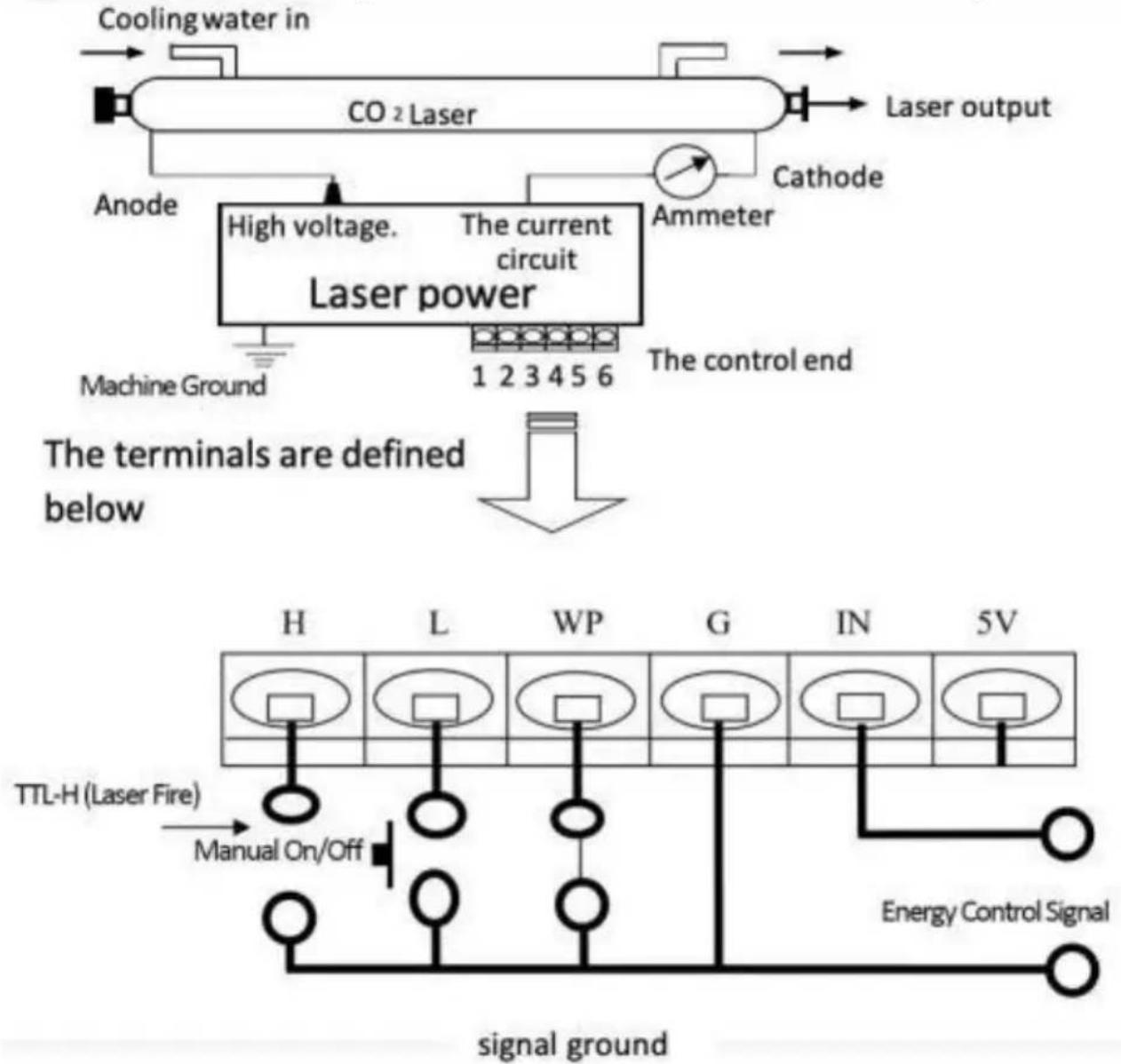

Schéma de connexion du signal TTL de bas niveau![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Laser power"] E --> F["High voltage."] E --> G["The current circuit"] E --> H["Machine Ground"] E --> I["1 2 3 4 5 6"] E --> J["The control end"] K["Cathode"] --> D L["Anode"] --> B](/content/2026/04/736056/images/286dfa0dde08b905498f01f0e0408914cf7a4b90456d6aeb8cbdadc60b852b84.jpg)
Remarque : il existe deux façons de contrôler les signaux énergétiques : 1. Modulation de largeur d'impulsion (PWM) Générateur d'impulsions : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport 5 V.
- 0-5 V analogique
Connexion du signal TTL de haut niveau Diagramme :![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] D --> F["The current circuit"] D --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["Ammeter"] G --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manu…](/content/2026/04/736056/images/7712925a7a6bfb639dd4e86f12ea11742e7d3b7b6577e91b35a26b21c34acf70.jpg)
Remarque : il existe deux façons de contrôler les signaux énergétiques : 1. Générateur d'impulsions PWM : (fréquence laser) intensité de 20 kHz à 50 kHz, rapport 5 V. 2. Analogique 0-5 V

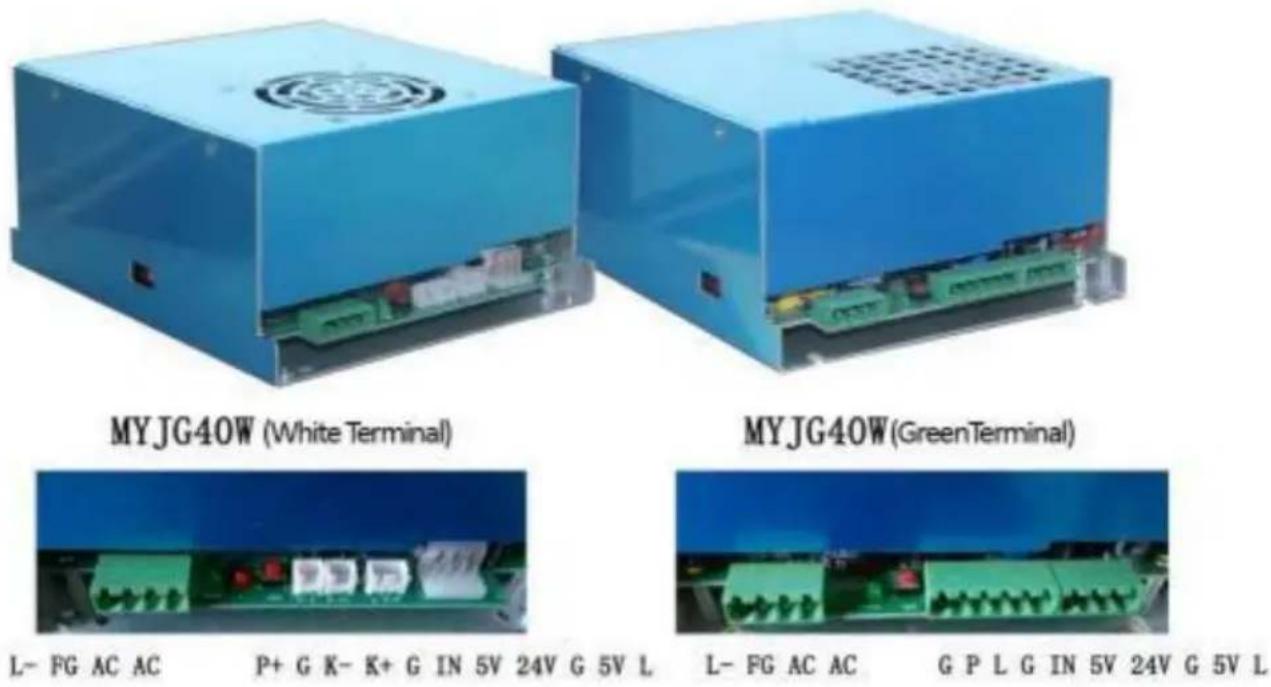

MINGYU LASER MODÈLES D'ALIMENTATION ÉLECTRIQUE
L- : Tube laser (-)
FG : Terre
AC : 110 V/220 V

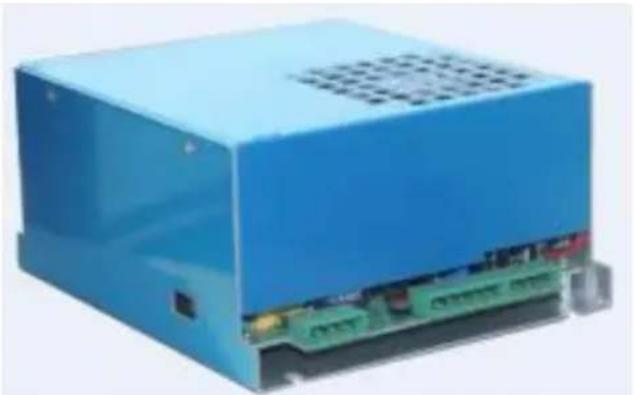

Nouvelle image et montage de l'alimentation laser (dimensions en mm)
Alimentation laser Principales caractéristiques :
Nouvelle alimentation laser stable, les plus grandes caractéristiques : l'utilisation d'une conception modulaire avec détection automatique du signal de puissance laser, détection automatique et protection de l'eau !
Les trous de montage sont tous cohérents et adaptés à la ligne d'installation. L'utilisation d'un circuit de commutation souple en demi-pont à courant nul, de sorte que le pouvoir
fournit une efficacité élevée, une vitesse de réponse rapide et est facile à intégrer. Prend en charge les tubes laser de différents fabricants.
Le contrôle des ports est simple, peut être utilisé avec des signaux de niveau haut ou bas. Les signaux TTL peuvent contrôler le démarrage et l'arrêt du laser. En même temps, il existe un interrupteur de protection contre les anomalies, pour détecter si l'eau extérieure, la ventilation, etc. fonctionnent. La régulation de la puissance laser peut être contrôlée entre 0 et 5 V par des signaux analogiques ou des signaux PWM. La taille de la puissance laser
L'alimentation dispose d'une fonction de protection contre les circuits ouverts : l'alimentation peut travailler à l'air libre.
circuit pendant une courte période lorsque la protection est bien mise à la terre, ce qui évite d'endommager l'alimentation laser en raison de l'éclatement du tube laser.
Test de vieillissement en usine : Chaque alimentation est testée sous pleine charge à une température élevée de 60 degrés, test de vieillissement de 12 heures, et est alimentée en marche/arrêt 500 fois.

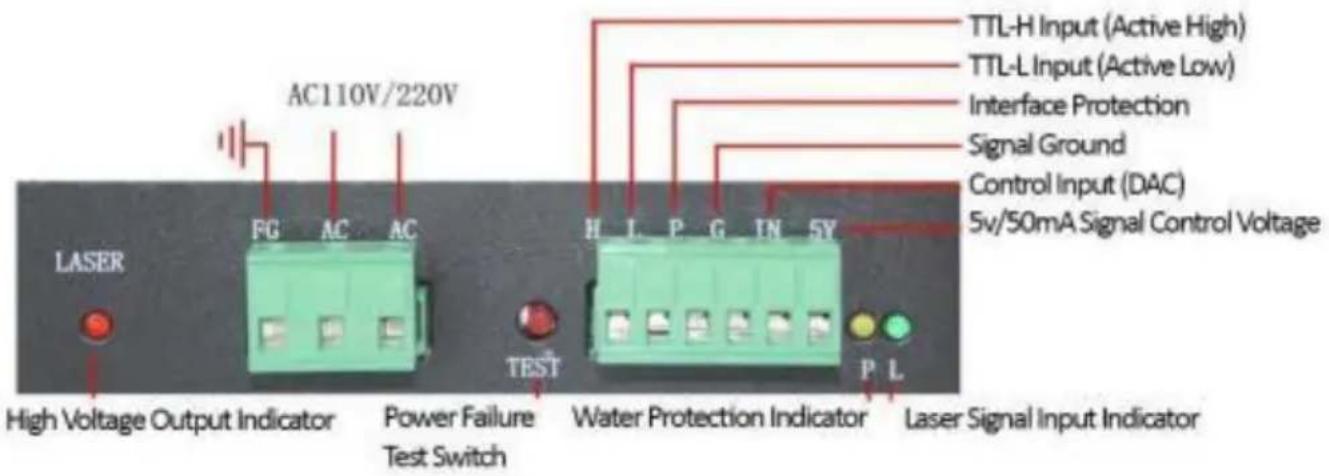

Définitions des terminaux, LED et instructions de détection de puissance :
État de l'alimentation électrique Lumières :
(LASER) S'allume quand le laser est en marche : Si la lumière est allumée, le tube laser ne s'enflamme pas, alors le tube laser est cassé. Si le tube est déclenché, alors la puissance du laser fournie est normale.
(P) S'allume quand le circuit de protection fonctionne. (L) S'allume lorsque l'interrupteur de test est en position signal presse TTL est présent.
Paramètres techniques :
| Modèle | MYJG40W | MYJG60W | MYJG80W | MYJG100W | MYJG150W |
| Saisir | CA 100-240 V 50/60 Hz | ||||
| Courant de sortie maxir | 20 mA | 23 mA | 25 mA | 28 mA | 36 mA |
| Efficacité. | 91% | ||||
| Débordement protection | 130% du courant maximum | ||||
| Route ouverte protectic | Oui (courte durée) | ||||
| Structure. | Refroidi par ventilateur | ||||
| Opérationnel température | -30 °C +65 °C | ||||
| Humidité relative. | 20 à 85% RH (Non rosée) | ||||
| Résistance d'isolement | ≥50MΩ ( DC500V ) | ||||
| Résistance aux vibrations | Amplitude 0,5 mm fréquence 10 à 55 Hz z direction 3D heures | ||||
| Pas de temps d'arrêt MTBF | ≥30 000 heures | ||||
| Éteignez le Test de puissance pour 7 secondes | 500 fois | ||||
