Produkttyp Stromversorgung für CO2-Laser
Marke Vevor
Modell MYJG150W
Eingangsspannung AC 100-240 V, 50/60 Hz
Maximaler Ausgangsstrom 36 mA
Effizienz 91%
Überstromschutz 130% des maximalen Stroms
Leerlaufschutz Ja (kurzzeitig)
Kühlung Lüfter
Betriebstemperatur -30 °C bis +65 °C
Relative Luftfeuchtigkeit 20% bis 85% RH (ohne Kondensation)
Isolationswiderstand ≥50 MΩ (DC500V)
Vibrationsfestigkeit Amplitude 0,5 mm, Frequenz 10-55 Hz, 3 Achsen, 3 Stunden
MTBF ≥30.000 Stunden
Alterungstest 12 Stunden bei 60 °C, 500 Zyklen Ein/Aus von 7 Sekunden
Lasersteuerung TTL hoch/niedrig, PWM (20-50 kHz), analog 0-5 V
Wasserdurchflussschutz Ja (Schutzschalter)
Erdung Erforderlich (Dreilochstecker)
Rückkopplungsschnittstelle Ja (für Regelung im geschlossenen Regelkreis)
Abmessungen Nicht in der Anleitung angegeben
Gewicht Nicht angegeben

Häufig gestellte Fragen - MYJG150W Vevor

Welche Arten von Steuersignalen werden von der Stromversorgung MYJG150W akzeptiert?
Die Stromversorgung akzeptiert ein TTL-Signal (hoch oder niedrig), ein PWM-Signal (20-50 kHz, Tastverhältnis 5V) und ein analoges Signal 0-5 V zur Regelung der Laserleistung.
Wie schließe ich die Laserröhre an die Stromversorgung an?
Schließen Sie die Hochspannung (HV+) an die Anode der CO2-Laserröhre (Reflektor) an. Der Stromkreis (Minuspol) wird über ein Amperemeter mit der Kathode (Laserausgang) verbunden.
Welche Eingangsspannung wird benötigt?
Die Stromversorgung arbeitet mit einer AC-Eingangsspannung von 100 bis 240 V, 50/60 Hz.
Hat die Stromversorgung einen Überstromschutz?
Ja, sie ist auf 130% des maximalen Ausgangsstroms geschützt.
Kann die Stromversorgung ohne angeschlossene Laserröhre verwendet werden?
Ja, kurzzeitig: Sie unterstützt einen Leerlauf für kurze Zeit dank des integrierten Schutzes, es wird jedoch davon abgeraten, den Hochspannungsausgang offen zu lassen.
Wie erkennt man, ob die Stromversorgung ordnungsgemäß funktioniert?
Die 'LASER'-LED leuchtet auf, wenn der Laser feuert. Wenn die LED leuchtet, aber die Laserröhre nicht zündet, ist die Röhre wahrscheinlich defekt. Die 'P'-LED zeigt einen aktiven Schutz an, und 'L' das Vorhandensein eines TTL-Signals.
Welche Sicherheitsvorkehrungen sind unerlässlich?
Die Laserröhre muss dauerhaft wassergekühlt werden. Der Hochspannungsausgang darf niemals offen sein. Verwenden Sie eine geerdete Steckdose und sorgen Sie für eine strikte Erdung des Gehäuses.
Ist die Stromversorgung mit allen CO2-Laserröhren kompatibel?
Sie ist so konzipiert, dass sie mit CO2-Laserröhren verschiedener Hersteller kompatibel ist, dank einfacher Steuerports und automatischer Erkennung.
Was ist die empfohlene Betriebstemperatur?
Die Umgebungstemperatur sollte für den normalen Gebrauch zwischen -10 °C und +40 °C liegen, obwohl das Gerät -30 °C bis +65 °C unterstützt.
Wo finde ich technischen Support oder Garantie?
Besuchen Sie die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

Benutzerfragen zu MYJG150W Vevor

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Stromversorgung kostenlos im PDF-Format! Finden Sie Ihr Handbuch MYJG150W - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MYJG150W von der Marke Vevor.

BEDIENUNGSANLEITUNG MYJG150W Vevor

Technischer Support und E-Garantie Zertifikat www.vevor.com/support

LASER STROMVERSORGUNG BENUTZER HANDBUCH

MODELL : MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Wir sind weiterhin bestrebt, Ihnen Werkzeuge mit wettbewerbsfähigen Preisen anzubieten. "Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke, die von uns verwendet werden, stellen nur eine Schätzung der Einsparungen dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Bitte überprüfen Sie sorgfältig,

wenn Sie eine Bestellung bei uns aufgeben, ob Sie tatsächlich sparen

die Hälfte im Vergleich zu den Top-Marken.

Vevor MYJG150W - LASER STROMVERSORGUNG BENUTZER HANDBUCH - 1

(Das Bild dient nur als Referenz, bitte sehen Sie das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Produktfragen? Brauchen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch

sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts kann

von dem Produkt, das Sie erhalten, abweichen. Bitte verzeihen Sie uns, wenn wir Sie nicht erneut informieren, falls es Technologien oder Software-Updates gibt

für unser Produkt.

Hauptmerkmale:

Das Produkt ist eine erfolgreiche, hocheffiziente, hochfrequente und hochgeschwindigkeitsfähige

CO2-Laser-Stromversorgung. Sie ist klein, leicht und einfach zu bedienen und verfügt über eine gute Anpassungsfähigkeit an den Laser. Sie kann direkt

mit dem Laser verbunden werden, wodurch die sperrigen und schweren Heizwiderstände entfallen. Mit dieser Stromversorgung kann der CO2-Laser einfach betrieben werden, wobei die volle Leistung des CO2-Lasers genutzt wird, die Umwandlungseffizienz verbessert und die Lebensdauer des Lasers verlängert wird.

Wichtige technische Parameter:

  1. Eingangsspannung: Wechselstrom 100–240 V
  2. Reaktionsgeschwindigkeit: ≤ 1 ms.
  3. TTL-Pegel-Schaltersteuerung: Effektiver Pegel kann hoch oder niedrig gewählt werden.
  4. Schutzschalter: Kann zur Erkennung von Wasserschutz des Lasers oder zum Schutz beim Öffnen des Gehäuses usw. verwendet werden.
  5. Regelung der Laserleistung: (1) Der Ausgangsstrom der Laserstromversorgung wird über den Leistungsmesser geregelt. (2) Gesteuert über PWM (TTL-Pegel).
  6. Rückmeldeschnittstelle: Die Stromversorgung kann eine Rückmeldeschnittstelle haben und zur Regelung verwendet werden, um den tatsächlichen Arbeitsstrom des Lasers zu erfassen.
  7. Einsatzumgebung: Temperatur (-10 bis 40 Grad C), Luftfeuchtigkeit: ≤ 85 %.

Anweisungen zur Verwendung:

  1. Anschluss der Laserröhre: Die Hochspannung (HV+) der Laserstromversorgung muss an die Anode (Vollreflektor) der CO2-Laserröhre angeschlossen werden. Der Stromkreis der Laserstromversorgung wird mit der Kathode (Laserausgang) der CO2-Laserröhre über ein Strommessgerät (oder direkt) verbunden.
  2. Anschluss des Steuersignals: In Abbildung 1 (oder Abbildung 2) ist die Steuersignalleitung zuverlässig mit dem Steuerende der Laserstromversorgung zu verbinden.
  3. Steuersignal Eingang: Wie in Figur 3 gezeigt, werden das DAC-Signal oder das TTL-Signal vom externen Computer an den Laser angeschlossen. Die Stromversorgung erfolgt nach Bedarf und dient zur Steuerung der Leistung der Laserröhre.
  4. Spannungswahl: Die Laser-Stromversorgung benötigt eine Eingangsspannung von 100–240 V, 50/60 Hz.
  5. Zusätzliche Funktionen: Die Laser-Stromversorgung verfügt über einen Satz von Schutzschaltern zum Schutz bei Wasserdurchfluss, bei Öffnen des Gehäuses usw.

Wichtige Hinweise:

  1. Die Laserröhre muss beim Arbeiten mit Wasser gekühlt werden!
  2. Der Hochspannungsausgang darf nicht offen sein! (Die positiven und negativen Enden des Hochspannungsausgangs müssen korrekt mit den positiven und negativen Enden der Laserröhre verbunden sein).
  3. Die interne Leistungsversorgung wurde für eine beliebige Entladung ausgelegt.

Die interne Stromversorgung wurde so ausgelegt, dass sie eine eventuelle Restladung bei Abschaltung entlädt, kann aber in der Regel bis zu zwei Sekunden dauern. Aus Sicherheitsgründen sollten Sie jedoch immer noch vorsichtig vor elektrischen Schlägen sein! (Die Isolationssicherheitsanforderungen der aufgehängten 40-kV-Hochspannung müssen an beiden Enden des Hochspannungsausgangs erfüllt sein).

  1. Die Laser-Stromversorgung muss eine Dreiloch-Steckdose mit einem Erdungsende verwenden. Das Gehäuse muss streng geerdet sein, um elektrische Schläge zu vermeiden.

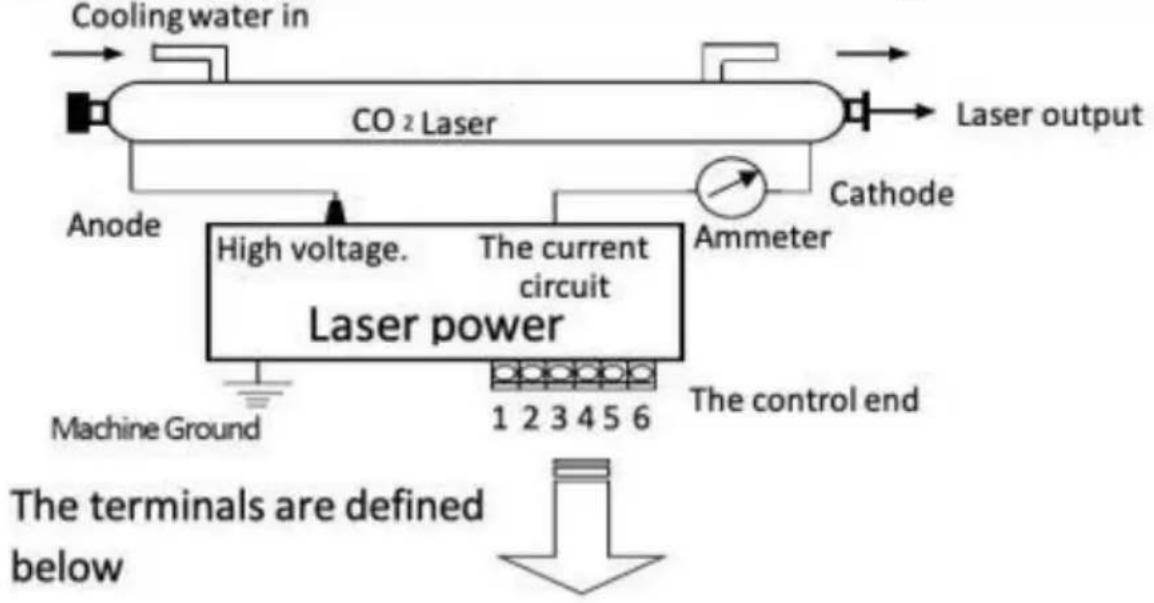

Verdrahtungsdiagramme für Laserstromversorgungen und Laser:

Vevor MYJG150W - Wichtige Hinweise: - 2

und Funktion der Steuerklemmen:

TTL-H EingangTTL - L EingaKontrolle Eingang ( AC )Laser Ausgabe
OffenNiedrig (<0,3 V)0-5VPmin - Pmax
Hoch (>3V)0-5V0
Niedrig (<0,3 V)Offen0-5V0
Hoch (>3V)0-5VPmin - Pmax
Schutz Schnittstelle0-5V0

Anschlussdiagramm für Low-Level-TTL-Signalegraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anmeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333

Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:

  1. PWM-Pulsgenerator: (Frequenzlaser) Intensität von 20 kHz bis 50 kHz, 5 V Luft-Luft-Verhältnis.
  2. 0-5 V Analog

Hochrangiger TTL-Signalanschluss Diagramm:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["Ammeter"] I --> J["Laser output"] F --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manual On/O…

Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:

  1. PWM-Impulsgenerator: (Frequenzlaser) Intensität von 20 kHz bis 50 kHz, 5 V Luft-Luft-Verhältnis.
  2. 0-5 V Analog

MINGYU LASER STROMVERSORGUNGSMODELLEVevor MYJG150W - Wichtige Hinweise: - 6

L-: Laser Tube (-)

FG: Ground

AC:110V/220V

ModellErsatzteileListeBild
MYJG40WVerbindungAnschlussklemme*3Vevor MYJG150W - Wichtige Hinweise: - 7
MYJG60W/80W/100W/150WVerbindungAnschlussklemme*2HochspannungLeistungZeilen*1Vevor MYJG150W - Wichtige Hinweise: - 8

Neue stabile Laserstromversorgung und Montage (Größe Imm)

Vevor MYJG150W - Neue stabile Laserstromversorgung und Montage (Größe Imm) - 1

Laser-Stromversorgung Hauptsächlich Merkmale:

Neue stabile Laserstromversorgung, die größten Features: die Verwendung von modularem Aufbau, automatische Erkennung des Laserleistungssignals, automatische Erkennung des Gewässerschutzes!

Die Befestigungslöcher sind alle einheitlich und für die Anlagenleitung geeignet Installation. Die Verwendung von Nullstrom-Halbbrücken-Softswitch-Schaltungen, so dass die Leistung liefern hat eine hohe Effizienz, schnelle Reaktionsgeschwindigkeit und ist einfach zu integrieren. Unterstützt Laserröhren verschiedener Hersteller.

Die Portsteuerung ist einfach, kann entweder hoch oder niedrig Ebene Signale. TTL Ebene kann den Laser steuern Start, stoppen, Gleichzeitig ist ein Störschutzschalter vorhanden, der erkennt, ob Außenwasser, Lüftung etc. funktionieren.

Die Regelung der Laserleistung kann gesteuert werden zwischen 0 und V analog s -Signale oder PWM-Signale Die Größe der Laser Leistung Das Netzteil verfügt über eine Leerlaufschutzfunktion: Das Netzteil kann im Freien arbeiten

Stromkreis für kurze Zeit, wenn der Schutz gut geerdet ist Zustand, I verhindert eine Beschädigung der Laserstromversorgung durch Die Sprengung der Laser Rohr.

Alterungstest im Werk: Jede Die Stromversorgung wird unter eine volle laden bei A hoch Temperatur von 60 Grad, 12 Stunden Alterungstest, 7 Sekunden, und ist angetrieben an und aus 500 mal.

Terminaldefinitionen, LEDs und Leistungserkennung Anweisungen:

Vevor MYJG150W - Terminaldefinitionen, LEDs und Leistungserkennung Anweisungen: - 1

Status der Stromversorgung Lichter:

(LASER) Leuchtet, wenn Laser ist Brennen: Wenn das Licht an ist un Laserröhre nicht Feuer, dann ist die Laserröhre kaputt. Wenn das Laserrohr feuert, dann Laserleistung liefern Ist Normal.

(P) Leuchtet, wenn Schutzschaltung funktioniert

(Mitte) Leuchtet, wenn der Testschalter Gedrückt oder TTL-Signal ist vorhanden

Technische Parameter:

ModellMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
EingangAC100-240V 50/60Hz
Maximale Stromabgabe20 mA23 mA25 mA28 mA36 mA
Effizienz.91 %
Überlauf Schutz130 % des Maximalstroms
Offene Straße SchutzJa (kurze Zeit)
Struktur.Lüftergekühlt
Betrieb Temperatur-30 °C +65 °C
Relative Luftfeuchtigkeit.20 bis 85 % ABSCHNITT HR-V (NEIN T
Isolationswiderstand≥50 MΩ (DC 500 V)
VibrationsfestigkeitAmplitude 0,5 mm Frequenz 10 bis 55H z 3D Richtung für
Keine Ausfallzeiten MTBF≥30.000 Stunden
Schalten Sie das aus Leistungstest für 7 Sekunden500 Mal

Hersteller: Shanghaimuxinmuyeyou xiangongsi

Adresse: Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi,

Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STRASSE

EASTWOOD NSW 2122 Australien

Importiert in die Vereinigten Staaten: Sanven Technologie GmbH, Suite 250,

9166 Anaheim Ort, Rancho Cucamonga, Kalifornien 91730

ECREP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UKREP

YH CONSULTING LIMITED.

C/ O YH Beratung Beschränkt Büro 147, Zenturio Haus,

Technischer Support und E-Garantie-

Zertifikat unter www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische Parameter:
