MYJG80W - Stromversorgung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Netzteil für CO2-Laser
Marke	Vevor
Modell	MYJG80W
Eingangsspannung	AC 100-240 V, 50/60 Hz
Maximaler Ausgangsstrom	25 mA
Wirkungsgrad	91%
Ansprechzeit	≤ 1 ms
Überstromschutz	130% des maximalen Stroms
Leerlaufschutz	Ja (kurzzeitig)
Kühlung	Integrierter Lüfter
Betriebstemperatur	-30 °C bis +65 °C
Relative Luftfeuchtigkeit	20 bis 85% rF (ohne Kondensation)
Isolationswiderstand	≥ 50 MΩ (DC 500 V)
MTBF	≥ 30.000 Stunden
Steuersignal	TTL (High/Low) oder PWM, 0-5 V analog
Rückkopplungsschnittstelle	Ja, für Regelung in geschlossener Schleife
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes Tuch verwenden; nicht Wasser aussetzen
Sicherheit	Erdung erforderlich; Stromschläge vermeiden; Gehäuse nicht unter Spannung öffnen
Ersatzteile und Reparaturfähigkeit	Kontaktieren Sie den technischen Support von Vevor für Teile und Reparaturen
Allgemeine Informationen	Hochleistungsnetzteil für CO2-Laserröhren; leicht und kompakt

Häufig gestellte Fragen - MYJG80W Vevor

Welche Art von Laserröhre kann dieses Netzteil unterstützen?

Dieses Netzteil ist für CO2-Laserröhren entsprechender Leistung ausgelegt. Es unterstützt Röhren verschiedener Hersteller.

Wie schließe ich die Laserröhre an das Netzteil an?

Schließen Sie die Hochspannung (HV+) an die Anode der Röhre und den Stromkreis an die Kathode an. Verwenden Sie bei Bedarf ein Amperemeter in Reihe. Beachten Sie die Polarität.

Welche Steuersignale werden akzeptiert?

Das Netzteil akzeptiert TTL (High/Low), PWM (20-50 kHz, Tastverhältnis 0-100%) oder analog 0-5 V Signale.

Wie stelle ich die Laserleistung ein?

Die Leistung kann über ein analoges 0-5 V Signal oder durch PWM-Modulation eingestellt werden. Der Ausgangsstrom wird durch das Wattmeter geregelt.

Welchen Schutz gibt es bei Leerlauf?

Das Netzteil kann bei korrekter Erdung für kurze Zeit im Leerlauf betrieben werden, um Schäden bei einem Röhrenbruch zu vermeiden.

Was sind die empfohlenen Betriebsbedingungen?

Temperatur: -10 bis 40 °C (laut Handbuch), Luftfeuchtigkeit ≤ 85% rF. Kondensation vermeiden.

Wie stelle ich die elektrische Sicherheit sicher?

Verwenden Sie eine Dreileitersteckdose mit Erde. Das Gehäuse muss streng geerdet sein. Berühren Sie die Hochspannungsausgänge auch nach dem Ausschalten nicht (Entladung möglich bis zu mehreren Sekunden).

Was bedeuten die LEDs am Netzteil?

Die LASER-LED leuchtet, wenn der Laser feuert. Die P-LED zeigt einen aktivierten Schutz an. Die L-LED leuchtet, wenn der Testschalter auf TTL-Signal steht.

Kann das Netzteil mit Wasserkühlung verwendet werden?

Ja, die Laserröhre muss während des Betriebs wassergekühlt werden. Das Netzteil hat einen Schutzschalter für den Wasserdurchfluss.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat. Sie können den Kundendienst auch über die in der Anleitung angegebenen Kontaktdaten erreichen.

BEDIENUNGSANLEITUNG MYJG80W Vevor

Technischer Support und E-Garantie Zertifikat www.vevor.com/support

LASER STROMVERSORGUNG BENUTZER HANDBUCH

MODELL : MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Wir sind weiterhin bestrebt, Ihnen Werkzeuge mit wettbewerbsfähigen Preisen anzubieten. "Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke, die von uns verwendet werden,

stellen eine Schätzung der Einsparungen dar, die Sie beim Kauf bestimmter Werkzeuge erzielen könnten

im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt eine Abdeckung

aller von uns angebotenen Werkzeugkategorien. Bitte überprüfen Sie sorgfältig,

wenn Sie eine Bestellung bei uns aufgeben, ob Sie tatsächlich sparen

die Hälfte im Vergleich zu den Top-Marken.

(Das Bild dient nur als Referenz, bitte beachten Sie das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung, bitte lesen Sie alle Anweisungen im Handbuch

sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts kann unterliegen

Produkt, das Sie erhalten. Bitte verzeihen Sie uns, falls es Technologien oder Software-Updates gibt.

unseres Produkts.

Hauptmerkmale:

Das Produkt ist eine erfolgreiche, hocheffiziente, hochfrequente, hochgeschwindigkeitsfähige

CO2-Laser-Stromversorgung mit kleiner Größe, geringem Gewicht und einfacher Bedienung, mit guter Anpassungsleistung für Laser. Sie kann direkt

mit dem Laser verbunden werden, wodurch die sperrigen und schweren Heizwiderstände entfallen. Mit dieser Stromversorgung kann der CO2-Laser einfach betrieben werden, wobei die volle Leistung des CO2-Lasers genutzt wird, die Umwandlungseffizienz verbessert und die Lebensdauer des Lasers verlängert wird.

Wichtige technische Parameter:

1. Eingangsspannung: Wechselstrom 100 – 240 V
2. Reaktionsgeschwindigkeit: ≤ 1 ms.
3. TTL-Pegel-Schaltersteuerung: Effektiver Pegel kann hoch oder niedrig gewählt werden.
4. Schutzschalter: kann zur Erkennung von Wasserschutz des Lasers oder zum Schutz beim Öffnen des Gehäuses usw. verwendet werden.
5. Regelung der Laserleistung: (1) Der Ausgangsstrom der Laserstromversorgung wird über den Leistungsmesser geregelt. (2) Kontrolle über PWM (TTL-Pegel).
6. Rückmeldeschnittstelle: Die Stromversorgung kann eine Rückkopplungsschnittstelle haben und zur Regelung verwendet werden, um den tatsächlichen Arbeitsstrom des Lasers zu überwachen.
7. Einsatzumgebung: Temperatur (-10 bis 40 Grad C), Luftfeuchtigkeit: ≤ 85 %.

Anweisungen zur Verwendung:

1. Anschluss der Laserröhre: Die Hochspannung (HV-plus) der Laser-Stromversorgung muss an die Anode (Vollreflektor) der CO2-Laserröhre angeschlossen werden. Der Stromkreis der Laser-Stromversorgung ist mit der Kathode (Laserausgang) der CO2-Laserröhre über ein Strommessgerät (oder direkt) verbunden.
2. Anschluss des Steuersignals: Wie in Abbildung 1 (oder Abbildung 2) gezeigt, ist die Steuerleitung zuverlässig mit dem Steuerungsende der Laser-Stromversorgung verbunden.
3. Steuersignaleingang: Wie in Abbildung 3 gezeigt, werden das DAC-Signal oder das TTL-Signal vom externen Computer je nach Bedarf an die Laser-Stromversorgung angeschlossen, um die Leistung der Laserröhre zu steuern.
4. Spannungswahl: Die Laser-Stromversorgung benötigt eine Eingangsspannung von 100–240 V, 50/60 Hz.
5. Zusätzliche Funktionen: Die Laser-Stromversorgung verfügt über einen Satz von Schutzschaltern zum Schutz bei Wasserdurchfluss, beim Öffnen des Gehäuses usw.

Wichtige Hinweise:

1. Die Laserröhre muss beim Arbeiten mit Wasser gekühlt werden!
2. Der Hochspannungsausgang darf nicht offen sein! (Die positiven und negativen Enden des Hochspannungsausgangs müssen korrekt mit den positiven und negativen Enden der Laserröhre verbunden sein).
3. Die interne Stromversorgung wurde so ausgelegt, dass sie eine eventuelle Restladung bei Abschaltung entlädt.

Die Restladung kann in der Regel bis zu zwei Sekunden betragen. Aus Sicherheitsgründen sollten Sie jedoch immer noch vorsichtig vor elektrischen Schlägen sein! (Die Isolationssicherheitsanforderungen für die aufgehängte 40-kV-Hochspannung müssen an beiden Enden des Hochspannungsausgangs erfüllt sein).

1. Das Laser-Netzteil muss eine dreipolige Steckdose mit Erdungsanschluss verwenden. Das Gehäuse muss streng geerdet sein, um elektrische Schläge zu vermeiden.

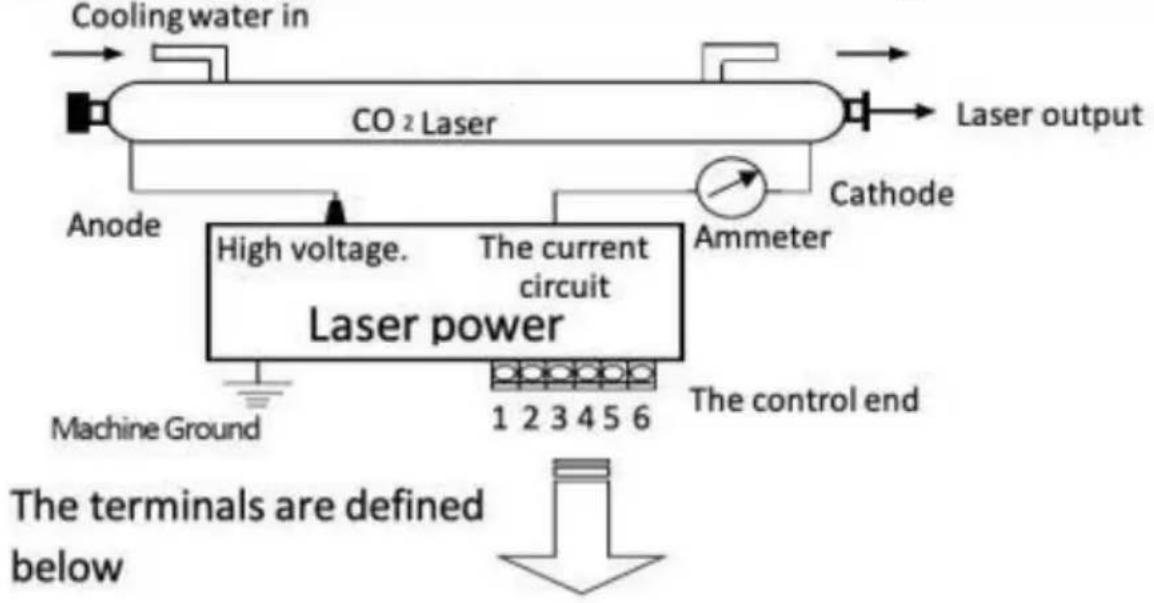

Verdrahtungsdiagramme für Laserstromversorgungen und Laser:

und Funktion der Steuerklemmen:

TTL-H Eingang	TTL - L Einga	Kontrolle Eingang ( AC )	Laser Ausgabe
Offen	Niedrig (<0,3 V)	0-5V	Pmin - Pmax
	Hoch (>3V)	0-5V	0
Niedrig (<0,3 V)	Offen	0-5V	0
Hoch (>3V)		0-5V	Pmin - Pmax
Schutz Schnittstelle		0-5V	0

Anschlussdiagramm für Low-Level-TTL-Signale

Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:

1. PWM-Pulsgenerator: (Frequenzlaser) Intensität von 20 kHz bis 50 kHz, 5 V Tastverhältnis.
2. 0-5 V Analog

Anschlussdiagramm für High-Level-TTL-Signale:

Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:

1. PWM-Pulsgenerator: (Frequenzlaser) Intensität von 20 kHz bis 50 kHz, 5 V Tastverhältnis.
2. 0-5 V Analog

MINGYU LASER STROMVERSORGUNGSMODELLE

L-: Laser Tube (-)

FG: Ground

AC: 110V/220V

Modell	Ersatzteile	Liste	Bild
MYJG40W	VerbindungAnschlussklemme	*3
MYJG60W/80W/100W/150W	VerbindungAnschlussklemme	*2HochspannungLeistungZeilen*1

Neues Bild der Laserstromversorgung und Montage (Größe in mm)

Laser-Stromversorgung – Hauptmerkmale:

Neue stabile Laserstromversorgung, deren größte Merkmale die Verwendung eines modularen Aufbaus, die automatische Erkennung des Laserleistungssignals und die automatische Erkennung des Gewässerschutzes sind!

Die Befestigungslöcher sind alle einheitlich und für die Anlagenleitung geeignet. Die Verwendung von Nullstrom-Halbbrücken-Softswitch-Schaltungen sorgt dafür, dass die Stromversorgung eine hohe Effizienz, schnelle Reaktionsgeschwindigkeit und einfache Integration bietet. Unterstützt Laserröhren verschiedener Hersteller.

Die Portsteuerung ist einfach, kann entweder hoch- oder niedrigpegelige Signale verwenden. TTL-Pegel kann den Laser starten und stoppen. Gleichzeitig ist ein Störschutzschalter vorhanden, der erkennt, ob Außenwasser, Lüftung usw. funktionieren.

Die Regelung der Laserleistung kann zwischen 0 und V analogen Signalen oder PWM-Signalen gesteuert werden. Die Größe der Laserleistung. Das Netzteil verfügt über eine Leerlaufschutzfunktion: Das Netzteil kann im Freien arbeiten.

Stromkreis für kurze Zeit, wenn der Schutz gut geerdet ist. Dies verhindert eine Beschädigung der Laserstromversorgung durch das Bersten der Laserröhre.

Alterungstest im Werk: Jede Stromversorgung wird unter voller Last bei einer hohen Temperatur von 60 Grad einem 12-stündigen Alterungstest unterzogen, 7 Sekunden lang, und wird 500 Mal ein- und ausgeschaltet.

Anschlussdefinitionen, LEDs und Leistungserkennungsanweisungen:

Status der Stromversorgungslichter:

(LASER) Leuchtet, wenn der Laser brennt: Wenn das Licht an ist und die Laserröhre nicht feuert, dann ist die Laserröhre kaputt. Wenn die Laserröhre feuert, dann ist die Laserstromversorgung normal.

(P) Leuchtet, wenn Schutzschaltung funktioniert

(Mitte) Leuchtet, wenn der Testschalter gedrückt oder TTL-Signal vorhanden ist

Technische Parameter:

Modell	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Eingang	AC100-240V 50/60Hz
Maximale Stromabgabe	20 mA	23 mA	25 mA	28 mA	36 mA
Effizienz.	91 %
Überlauf Schutz	130 % des Maximalstroms
Offene Straße Schutz	Ja (kurze Zeit)
Struktur.	Lüftergekühlt
Betrieb Temperatur	-30 °C +65 °C
Relative Luftfeuchtigkeit.	20 bis 85 % ABSCHNITT HR-V (NEIN T)
Isolationswiderstand	≥50 MΩ (DC 500 V)
Vibrationsfestigkeit	Amplitude 0,5 mm Frequenz 10 bis 55H z 3D Richtung für
Keine Ausfallzeiten MTBF	≥30.000 Stunden
Schalten Sie das aus Leistungstest für 7 Sekunden	500 Mal

Hersteller: Shanghai Muxin Muye You Xiangongsi

Adresse: Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi,

Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STRASSE

EASTWOOD NSW 2122 Australien

Importiert in die Vereinigten Staaten: Sanven Technologie GmbH, Suite 250,

9166 Anaheim Ort, Rancho Cucamonga, Kalifornien 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

C/O YH Beratung beschränkt Büro 147, Zenturio Haus,
