MYJG80W - Strömförsörjning Vevor - Gratis bruksanvisning och manual

Produkttyp	Strömförsörjning för CO2-laser
Märke	Vevor
Modell	MYJG80W
Inspänning	AC 100-240 V, 50/60 Hz
Maximal utgångsström	25 mA
Verkningsgrad	91%
Svarstid	≤ 1 ms
Överströmsskydd	130% av maximal ström
Öppen krets skydd	Ja (kortvarig)
Kylning	Inbyggd fläkt
Driftstemperatur	-30 °C till +65 °C
Relativ luftfuktighet	20 till 85% RF (ingen kondensation)
Isolationsresistans	≥ 50 MΩ (DC 500 V)
MTBF	≥ 30 000 timmar
Styrsignal	TTL (hög/låg) eller PWM, 0-5 V analog
Återkopplingsgränssnitt	Ja, för sluten styrning
Underhåll och rengöring	Koppla bort före rengöring; använd torr trasa; utsätt inte för vatten
Säkerhet	Jordning obligatorisk; undvik elektriska stötar; öppna inte höljet under spänning
Reservdelar och reparerbarhet	Kontakta Vevors tekniska support för delar och reparationer
Allmän information	Högpresterande strömförsörjning för CO2-laserrör; lätt och kompakt

Vanliga frågor - MYJG80W Vevor

Vilken typ av laserrör kan denna strömförsörjning stödja?

Denna strömförsörjning är designad för CO2-laserrör med motsvarande effekt. Den stöder rör från olika tillverkare.

Hur ansluter man laserröret till strömförsörjningen?

Anslut högspänning (HV+) till rörets anod och strömkretsen till katoden. Använd en amperemeter i serie om nödvändigt. Respektera polariteten.

Vilka styrsignaler accepteras?

Strömförsörjningen accepterar TTL-signaler (hög/låg nivå), PWM (20-50 kHz, pulskvot 0-100%) eller analog 0-5 V.

Hur ställer man in lasereffekten?

Effekten kan justeras via en analog signal 0-5 V eller genom PWM-modulering. Utgångsströmmen styrs av wattmätaren.

Vilket skydd finns vid öppen krets?

Strömförsörjningen kan fungera med öppen krets under en kort period om jordningen är korrekt, vilket förhindrar skador på strömförsörjningen vid rörbrott.

Vilka är de rekommenderade användningsförhållandena?

Temperatur: -10 till 40 °C (enligt manual), luftfuktighet ≤ 85% RF. Undvik kondensation.

Hur säkerställer man elsäkerheten?

Använd ett trepoligt uttag med jord. Höljet måste vara noggrant jordat. Rör inte högspänningsutgångarna, inte ens efter avstängning (urladdning kan ske i upp till flera sekunder).

Vad betyder lysdioderna på strömförsörjningen?

LED LASER lyser när lasern avfyrar. LED P indikerar att ett skydd är aktiverat. LED L lyser när testomkopplaren är i TTL-signalläge.

Kan man använda strömförsörjningen med vattenkylning?

Ja, laserröret måste vattenkylas under drift. Strömförsörjningen har en skyddsbrytare för vattenflöde.

Var hittar man teknisk support och garanti?

Besök webbplatsen www.vevor.com/support för teknisk support och elektronisk garantibevis. Du kan också kontakta kundtjänst via kontaktuppgifterna i manualen.

BRUKSANVISNING MYJG80W Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med konkurrenskraftiga verktygspriser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av de besparingar du kan ha nytta av genom att köpa vissa verktyg hos oss jämfört med stora toppmärken, och det täcker inte nödvändigtvis alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du lägger en beställning hos oss om du faktiskt sparar.

Hälften i jämförelse med toppstora varumärken.

(Bilden är endast för referens, vänligen hänvisa till faktisk produkt)

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Vänligen kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla manualinstruktioner noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vänligen förlåt oss om vi inte informerar om det finns några teknik- eller programvaruuppdateringar av produkten.

Nyckelfunktioner:

Produkten är en framgångsrik högeffektiv, hög frekvens, hög hastighet CO2-laserstödd strömförsörjning, liten storlek, låg vikt, lätt att använda, bra matchande prestanda för lasrar. Den kan direkt anslutas med lasern, vilket sparar den skrymmande och svåra uppvärmningen av motstånd. Denna strömförsörjning kan göra CO2-laserbelysning lätt, ta fördel av hela prestandan för CO2-laser, förbättra konverteringseffektiviteten och förlänga livslängden på lasern.

Nyckeltekniska parametrar:

1. Ingångsspänning: AC 100-240V
2. Svarshastighet: ≤ 1 mS.
3. TTL-nivåomkopplarkontroll: effektiv nivå kan vara hög och låg utvald
4. Skyddsomkopplare: kan användas för att detektera vatten, skydda lasern, eller skydd vid öppning av höljet, etc.
5. Lasereffektreglering: (1) Utströmmen på laserströmförsörjningen regleras av effektmätaren. (2) Kontrolleras av PWM (TTL-nivå).
6. Återkopplingsgränssnitt: Strömförsörjningen kan ha ett återkopplingsgränssnitt och kan användas för sluten kretsstyrning för att verifiera den faktiska laserarbetsströmmen.
7. Användningsmiljö: Temperatur (-10 till 40 °C), luftfuktighet: ≤ 85 %.

Instruktioner för användning:

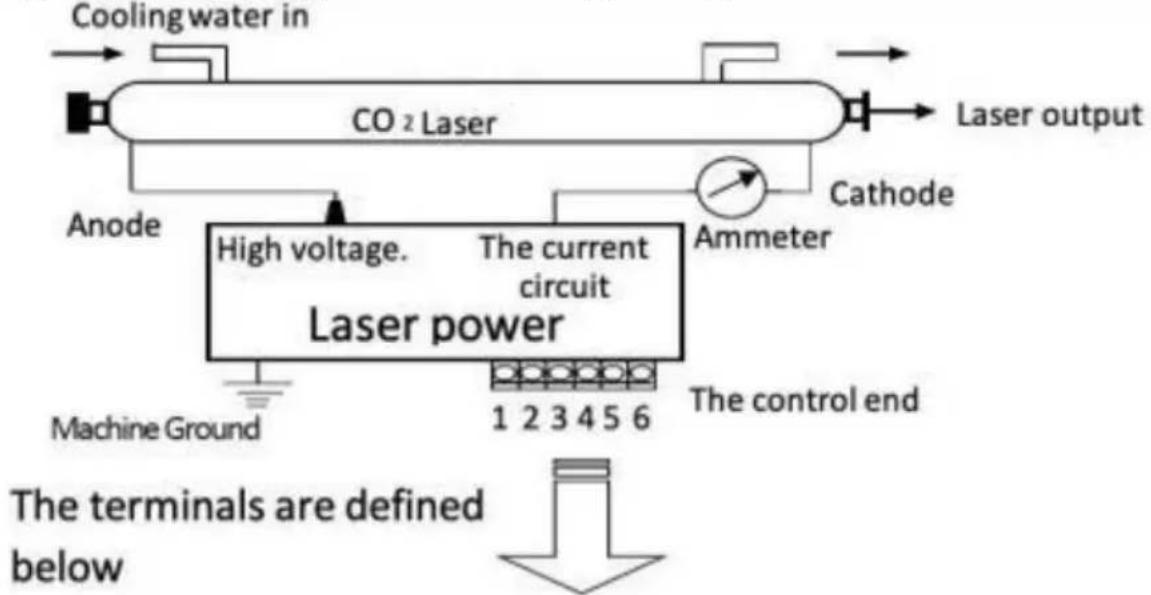

1. Anslutning av laserröret: Den högspända (HV+) utgången från laserströmförsörjningen måste anslutas till anoden (fullreflektorn) på CO2-laserröret. Strömkretsen för laserströmförsörjningen är ansluten till CO2-laserrörets katod (laserutgången) via en strömmätare (eller direkt).
2. Anslutning av styrsignalen: I Figur 1 (eller Figur 2) är styrsignalledningen pålitligt ansluten till styrenheten på laserströmförsörjningen.
3. Styrsignalens ingång: Som visas i Figur 3 ansluts DAC-signalen eller TTL-utsignalen från den externa datorn till laserströmförsörjningen efter behov för att styra laserns uteffekt.
4. Spänningsval: Laserströmförsörjningen kräver AC 100-240V, 50/60Hz.
5. Ytterligare funktioner: Laserströmförsörjningen har en uppsättning skyddande strömbrytare för skydd mot vattenflöde, när höljet öppnas osv.

Viktiga anmärkningar:

1. Laserröret måste kylas med vatten under arbete!
2. Högspänningsutgången får inte vara öppen! (Högspänningsutgångens positiva och negativa ändar måste vara ordentligt anslutna till laserns positiva och negativa ändar).
3. Den inre strömförsörjningen är konstruerad för att ladda ur eventuell restladdning vid avstängning, men det kan i allmänhet ta upp till två sekunder. Av säkerhetsskäl bör du fortfarande vara försiktig med elektriska stötar! (Isoleringssäkerhetskraven för upphängd 40 kV högspänning måste garanteras i båda ändarna av högspänningsutgången).
4. Laserströmförsörjningen måste använda ett trehålsuttag med jordanslutning. Höljet måste vara jordat för att undvika elektriska stötar.

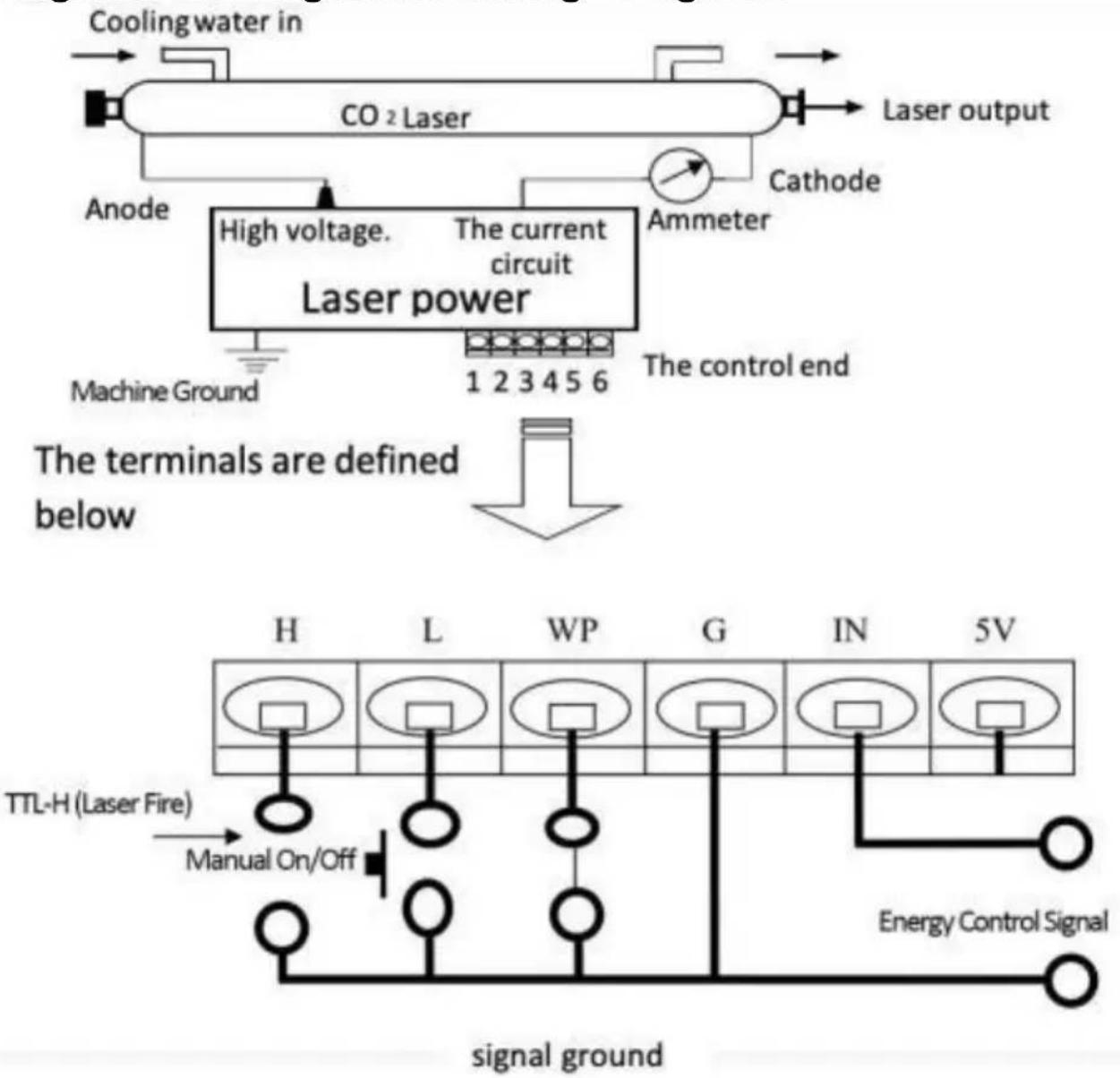

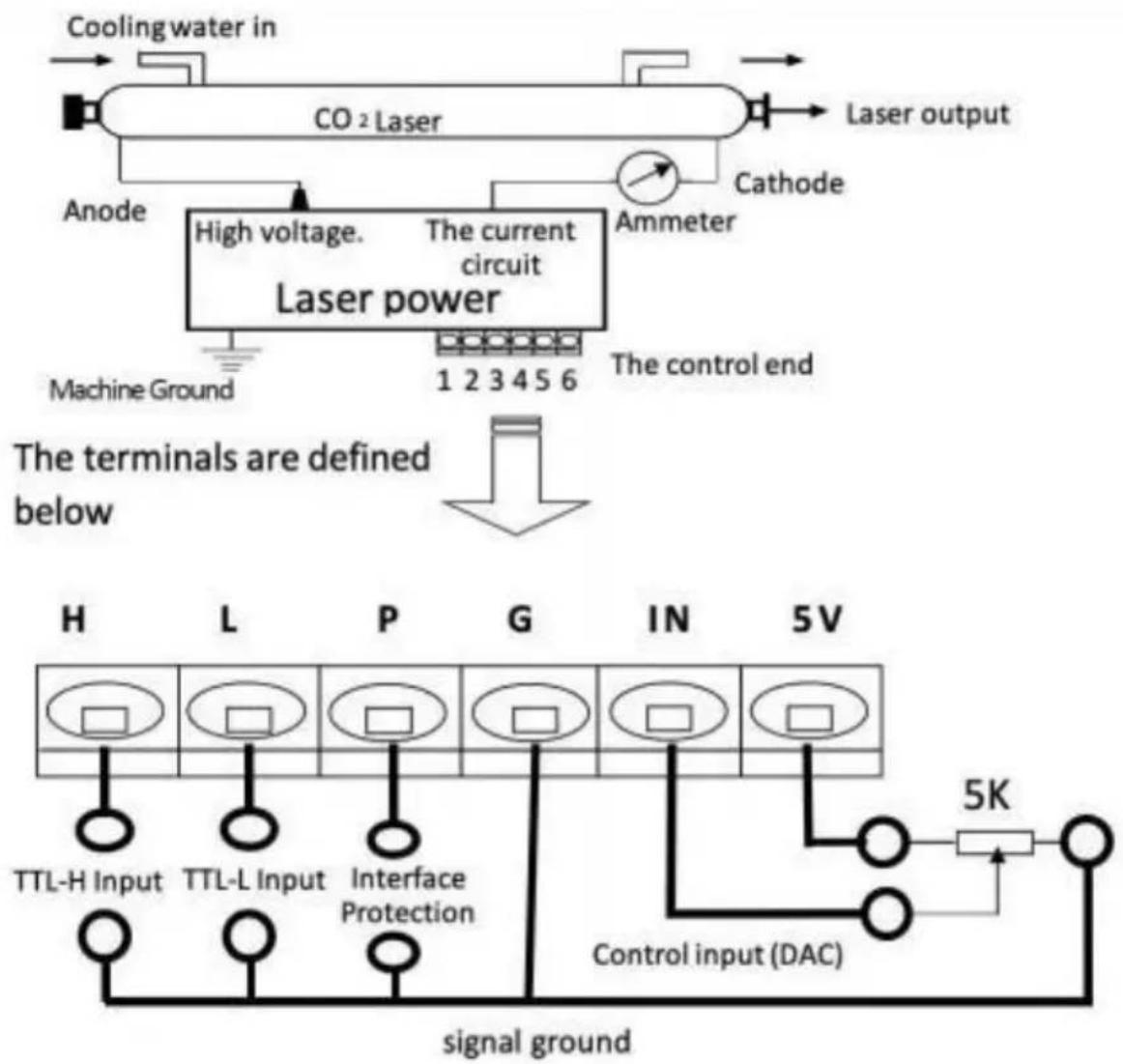

Kopplingsschema för laserströmförsörjning och lasrar:

Kontrollterminalernas betydelse och funktion:

TTL-H Input	TTL - L Input	Kontrollera Input ( D C )	Laser produktion
Öppna	Låg (<0,3V)	0-5V	Pmin - Pmax
	Hög (>3V)	0-5V	0
Låg (<0,3V)	Öppna	0-5V	0
Hög (>3V)		0-5V	Pmin - Pmax
Skydd Gränssnitt		0-5V	0

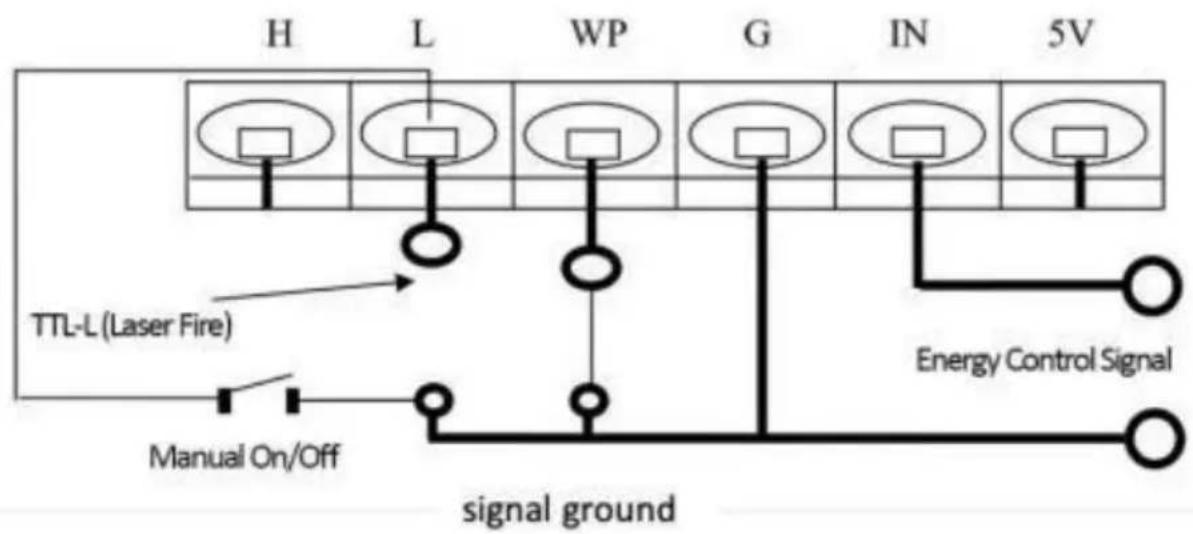

Anslutningsschema för lågnivå TTL-signal

Obs: Det finns två sätt att styra energisignalerna:

1. PWM-pulsgenerator: (frekvenslaser) intensitet från 20 kHz till 50 kHz, 5V luft-till-luft-förhållande.
2. 0-5V analog

Anslutningsschema för högnivå TTL-signal:

Obs: Det finns två sätt att styra energisignalerna:

1. PWM-pulsgenerator: (frekvenslaser) intensitet från 20 kHz till 50 kHz, 5V luft-till-luft-förhållande.
2. 0-5V analog

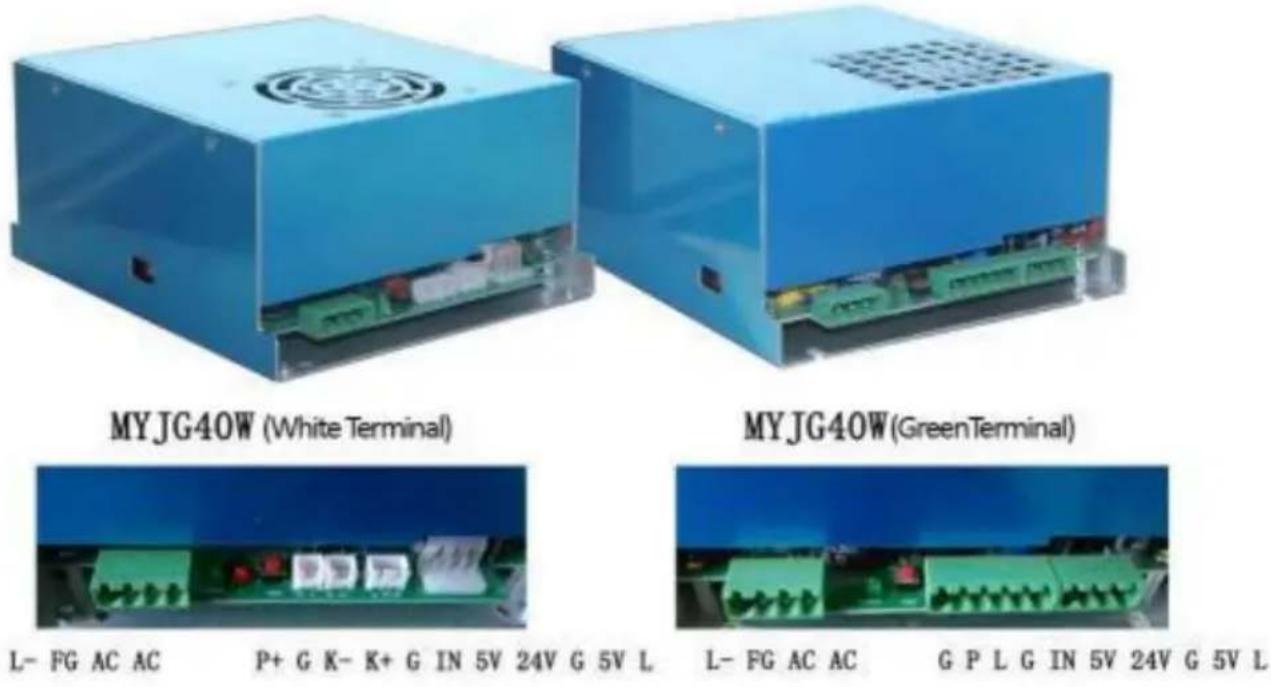

MINGYU LASER STRÖMFÖRSÖRJNINGSMODELLER

L-: Laser Tube (-)

FG: Jord

AC: 110V/220V

Modell	Delar lista	bild
MYJG40W	förbindelse terminal
MYJG60W/80W/100W/150W	förbindelse terminal högspänd driva rader*1

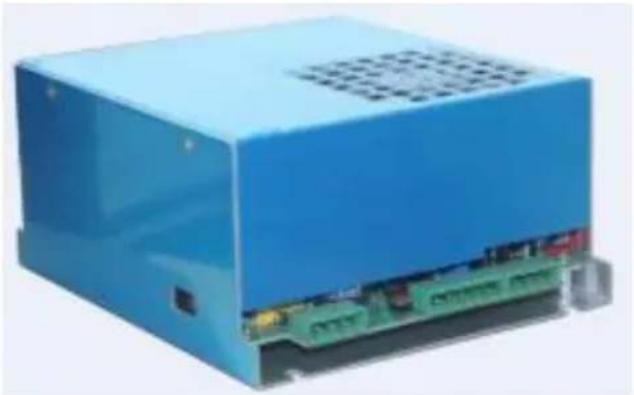

Ny stabil laserströmförsörjning bild och montering (storlek i mm)

Laserströmförsörjning huvudström:

Ny stabil laserströmförsörjning, de största funktionerna: den använder modulär design, automatisk detektering av lasereffektsignal, automatisk upptäckt av vattenskydd!

Monteringshålen är alla konsekventa och lämpliga för växtlinjeinstallation. De använder nollström halvbro mjuk switch krets, så att drivförsörjningen har hög effektivitet, snabb svarshastighet och är lätt att integrera. Stöder laserrör från olika tillverkare.

Hamnkontroll är enkel, kan användas antingen hög eller låg nivå signaler. TTL-nivå kan styra laserns start, stopp,

Samtidigt finns det en onormal skyddsbrytare för att upptäcka om utevattnet, ventilationen och så vidare fungerar.

Lasereffektreglering kan styras mellan 0 och 5V analoga signaler eller PWM-signaler. Storleken på laserdrivningen.

Strömförsörjningen har en öppen kretsskyddsfunktion: strömförsörjningen kan arbeta på den öppna

kretsen under en kort tid när skyddet är väl jordat, vilket undviker skador på laserkraften uppstår på grund av att laserrören spricker.

Åldringstest från fabrik: Varje strömförsörjning är testad under en full laddning på en hög temperatur på 60 grader, 12 timmars åldringstest, 7 sekunder, och drivs av och på 500 gånger.

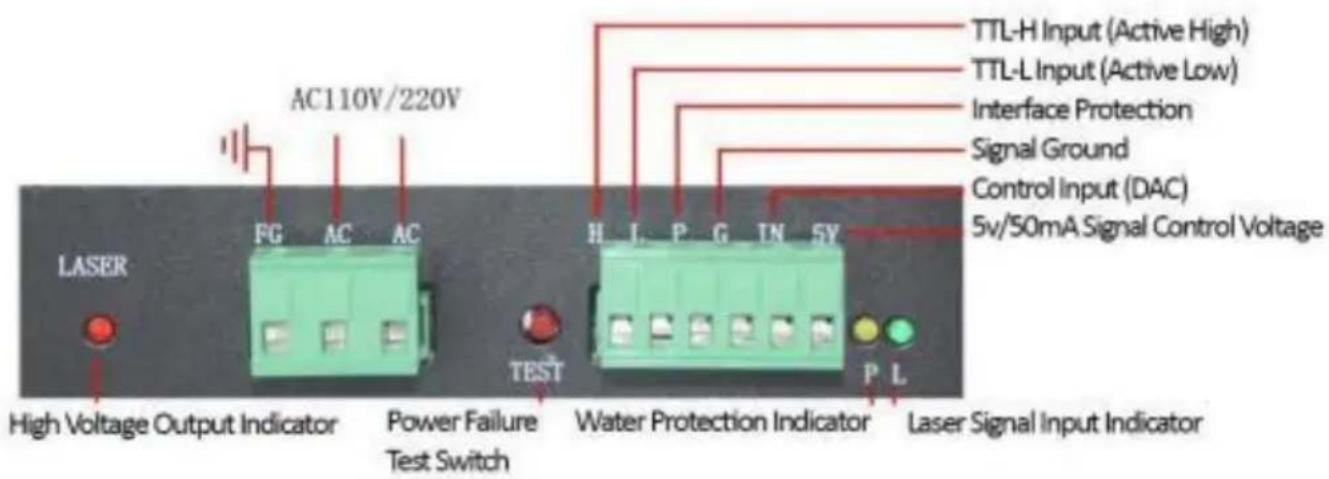

Terminaldefinitioner, lysdioder och kraftdetektering instruktioner:

Strömförsörjningsstatus Lampor:

(LASER) Lyser när lasern är på. Om lampan lyser och lasern inte avger någon stråle, är laserröret trasigt. Om laserröret avfyras, är strömförsörjningen normal.

(P) Lyser när skyddskretsen fungerar. (L) Lyser när testbrytaren är tryckt eller TTL-signal är närvarande.

Tekniska parametrar:

Modell	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Input	AC100-240V 50/60Hz
Maximal strömutgång	20mA	23mA	25mA	28mA	36mA
Effektivitet.	91 %
Svämma över skydd	130 % av maximal ström
Öppen väg skydd	Ja (kort tid)
Strukturera.	Fläktkyld
Drift temperatur	-30 °C +65 °C
Relativ luftfuktighet.	20 till 85 % RH (inga dagg)
Isolationsmotstånd	≥50MΩ ( DC500V )
Vibrationsmotstånd	Amplitud 0,5 mm frekvens 10 till 55H z 3D-riktning för 2
Ingen stilleståndstid MTBF	≥30 000 timmar
Stäng av Effekttest för 7 sekunder	500 gånger
