Vevor MYJG60W - Strömförsörjning
📄 130 sidor Svenska SV ⬇ Ladda ner 💬 AI-fråga ❓ 10 frågor ⚙️ Specif.
Notice Vevor MYJG60W - page 118
118 / 130
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
ProdukttypStrömförsörjning för CO2-laser
MärkeVevor
ModellMYJG60W
IngångsspänningAC 100-240 V, 50/60 Hz
Maximal utgångsström23 mA
Verkningsgrad91 %
Svarstid≤ 1 ms
StyrsignalTTL-nivå (hög/låg) eller analog 0-5 V / PWM
ÖverströmsskyddJa (130 % av maxström)
Skydd mot öppen kretsJa (kortvarig, trasigt rör)
KylningFläkt
Drifttemperatur-30 °C till +65 °C
Relativ fuktighet20 % till 85 % RH (utan kondensation)
Isolationsresistans≥ 50 MΩ (DC 500 V)
MTBF (medeltid mellan fel)≥ 30 000 timmar
HuvudfunktionerMjuk omkoppling, hög frekvens, hög verkningsgrad, återkopplingsgränssnitt, automatisk effektdetektering, vattenskydd
SäkerhetJordning obligatorisk, högspänningsutgång får inte vara öppen, vattenkylning av laserröret
Underhåll och rengöringHåll apparaten ren och välventilerad. Kontrollera regelbundet anslutningar och kylning

Vanliga frågor - MYJG60W Vevor

Hur ansluter jag strömförsörjningen MYJG60W till CO2-laserröret?
Anslut högspänningsutgången (HV+) till anoden på laserröret (reflektorn) och strömkretsen till katoden (laserutgång). Använd en amperemeter i serie om nödvändigt.
Vilka typer av styrsignaler stöds?
Strömförsörjningen accepterar TTL-signaler (hög eller låg nivå) och analoga signaler 0-5 V eller PWM. Valet görs via styrkontakten.
Hur använder jag skyddsfunktionen?
Strömförsörjningen har en skyddsbrytare som kan anslutas till en vattenflödesdetektor eller en höljesbrytare. Vid en avvikelse stängs laserutgången av.
Vad gör jag om lasern inte tänds?
Kontrollera att LASER-indikatorn lyser. Om ja, är röret kanske defekt. Om inte, kontrollera anslutningar, ingångsspänning och styrsignaler.
Kan jag använda strömförsörjningen utan anslutet laserrör?
Ja, men endast under kort tid och med korrekt jordning. Strömförsörjningen tål en tillfällig öppen krets, men långvarig användning kan skada den.
Vilken ingångsspänning krävs?
Strömförsörjningen fungerar på nätspänning 100–240 V AC, 50/60 Hz. Se till att uttaget har en jordningsplint.
Hur ställer jag in laserns effekt?
Effekten styrs antingen av en analog signal 0-5 V (via wattmetern) eller TTL-pulsbreddsmodulering (PWM). Anslut lämplig signal till IN-porten.
Vilka statusindikatorer finns och vad betyder de?
LASER-lampan lyser när lasern avfyrar. P-lampan lyser vid aktivt skydd. L-lampan lyser när en TTL-signal är närvarande och testbrytaren är i läge.
Måste jag jorda apparaten?
Ja, strömförsörjningens hölje måste vara strikt jordat för att undvika risk för elstöt. Använd ett treledaruttag med jordning.
Vilka viktiga säkerhetsåtgärder finns?
Lämna aldrig högspänningsutgången öppen. Se till att laserröret vattenkyls. Ladda ur de interna kondensatorerna efter avstängning (vänta några sekunder). Undvik överdriven fukt.

Användarfrågor om MYJG60W Vevor

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

Din e-postadress förblir privat: den används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Strömförsörjning i PDF-format gratis! Hitta din manual MYJG60W - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MYJG60W av märket Vevor.

BRUKSANVISNING MYJG60W Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med konkurrenskraftiga verktygspriser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av de besparingar du kan ha nytta av genom att köpa vissa verktyg hos oss jämfört med stora toppmärken, och det täcker inte nödvändigtvis alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du lägger en beställning hos oss om du faktiskt sparar.

Hälften i jämförelse med toppmärken.

Vevor MYJG60W - 1

(Bilden är endast för referens, vänligen hänvisa till faktisk produkt)

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Vänligen kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla manualer och instruktioner noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vänligen förlåt oss om vi inte informerar om det finns några tekniska eller programvaruuppdateringar av produkten.

Nyckelfunktioner:

Produkten är en framgångsrik högeffektiv, hög frekvens, hög hastighet CO2-laserstödd strömförsörjning, liten storlek, låg vikt, lätt att använda, bra matchande prestanda för lasrar. Den kan direkt anslutas med lasern, vilket sparar den skrymmande och svåra uppvärmningen av motstånd. Denna strömförsörjning kan göra CO2-laserbelysning lätt, ta fördel av hela prestandan för CO2-laser, förbättra konverteringseffektiviteten och förlänga livslängden på lasern.

Nyckel tekniska parametrar:

  1. Ingångsspänning: AC 100-240V
  2. Svarshastighet: ≤ 1 mS.
  3. TTL-nivåomkopplarkontroll: effektiv nivå kan vara hög och låg utvald
  4. Skyddsomkopplare: kan användas för att detektera vatten, skydda lasern, eller skydd vid öppning av höljet, etc.
  5. Lasereffektreglering: (1) Utströmmen på laserströmförsörjningen regleras av effektmätaren. (2) Kontrolleras av PWM (TTL-nivå).
  6. Återkopplingsgränssnitt: Strömförsörjningen kan ha ett återkopplingsgränssnitt och kan användas för sluten kretsstyrning för att verifiera den faktiska laserarbetsströmmen.
  7. Användningsmiljö: Temperatur (-10 till 40 °C), luftfuktighet: ≤ 85 %.

Instruktioner för användning:

  1. Anslutning av laserröret: Den högspända (HV+) utgången från laserströmförsörjningen måste anslutas till anoden (fullreflektorn) på CO2-laserröret. Strömkretsen för laserströmförsörjningen är ansluten till CO2-laserrörets katod (laserutgången) via en strömmätare (eller direkt).
  2. Anslutning av styrsignalen: I Figur 1 (eller Figur 2) är styrsignalledningen pålitligt ansluten till styrenheten på laserströmförsörjningen.
  3. Styrsignal Ingång: Som visas i Figur 3, DAC-signalen eller TTL-utsignalen från den externa datorn är ansluten till laserströmförsörjningen enligt behov, och för att styra laserns uteffekt.
  4. Spänningsval: Laserströmförsörjningen kräver AC 100-240V, 50/60Hz.
  5. Ytterligare funktioner: Laserströmförsörjningen har en uppsättning skyddande strömbrytare för skydd för vattenflöde, när höljet öppnas osv.

Viktiga anmärkningar:

  1. Laserröret måste kylas med vatten vid arbete!
  2. Högspänningsutgången får inte vara öppen! (Högspänningsutgångens positiva och negativa ändar måste vara ordentligt anslutna till laserns positiva och negativa ändar).
  3. Den inre strömförsörjningen har utformats för att ladda ur eventuell restladdning vid avstängning, men det kan i allmänhet ta upp till två sekunder. Men av säkerhetsskäl bör du fortfarande vara försiktig med elektriska stötar! (Isoleringssäkerhetskraven för suspenderad 40KV högspänning måste garanteras i båda ändarna av högspänningsutgången).
  4. Laserströmförsörjningen måste använda ett trehålsuttag med jordad ände. Höljet måste vara jordat för att undvika elektriska stötar.

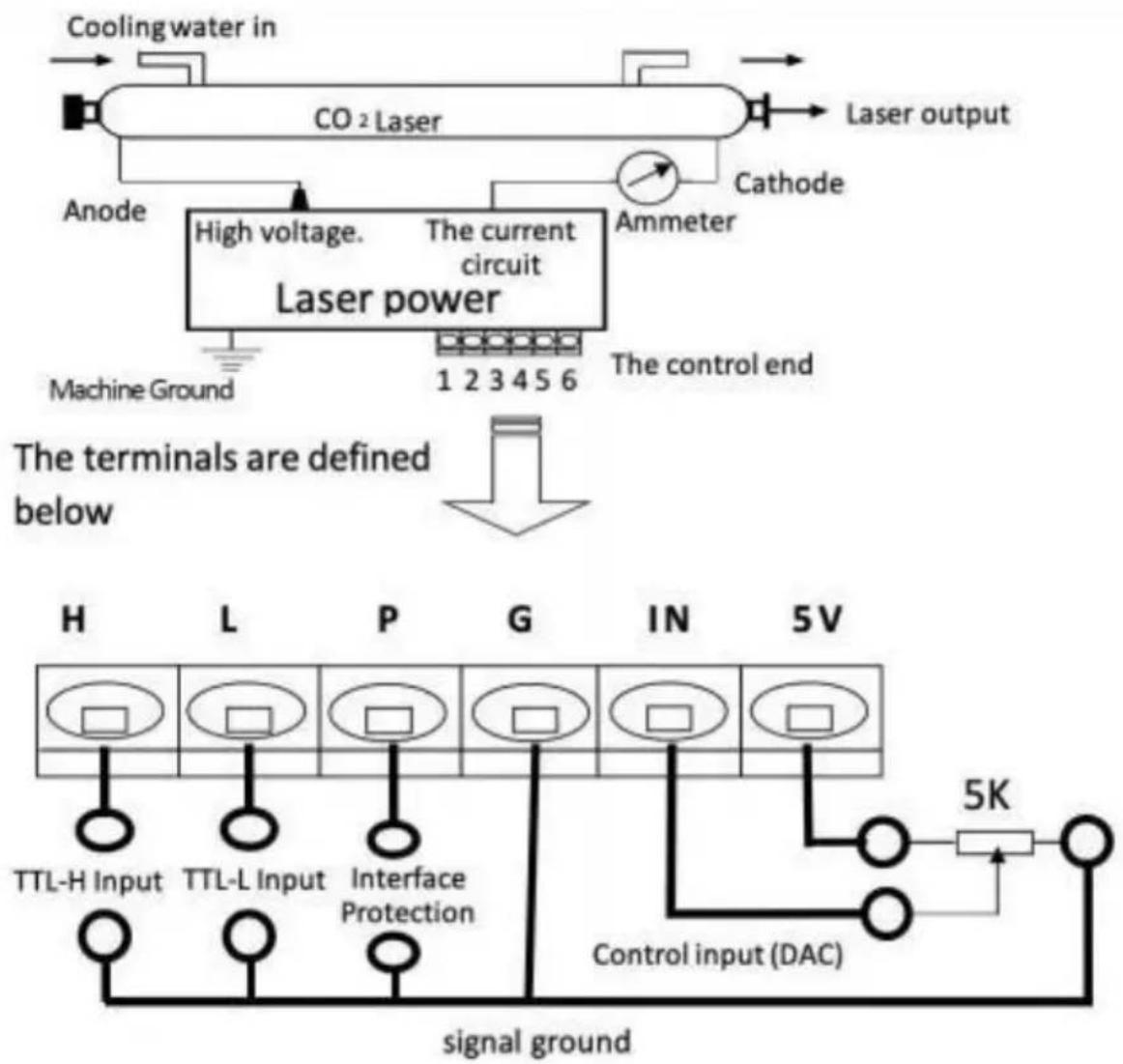

Kopplingsschema för laserströmförsörjning och lasrar:

Kontrollterminalernas betydelse och funktion:

TTL-H InputTTL - L InputKontrollera Input ( D C )Laser produktion
ÖppnaLåg (<0,3V)0-5VPmin - Pmax
Hög (>3V)0-5V0
Låg (<0,3V)Öppna0-5V0
Hög (>3V)0-5VPmin - Pmax
Skydd Gränssnitt0-5V0

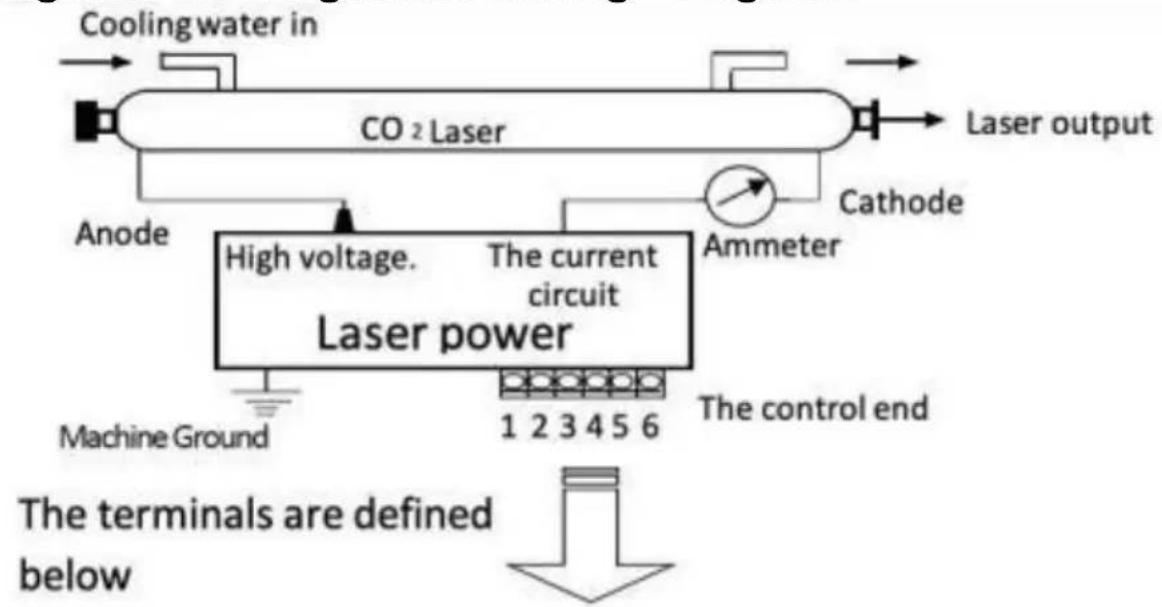

Anslutningsschema för lågnivå TTL-signalgraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Anmeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333

Obs: Det finns två sätt att styra energisignalerna:

  1. PWM-pulsgenerator: (frekvenslaser) intensitet från 20 kHz till 50 kHz, 5V luft-till-luft-förhållande.
  2. 0-5V analog

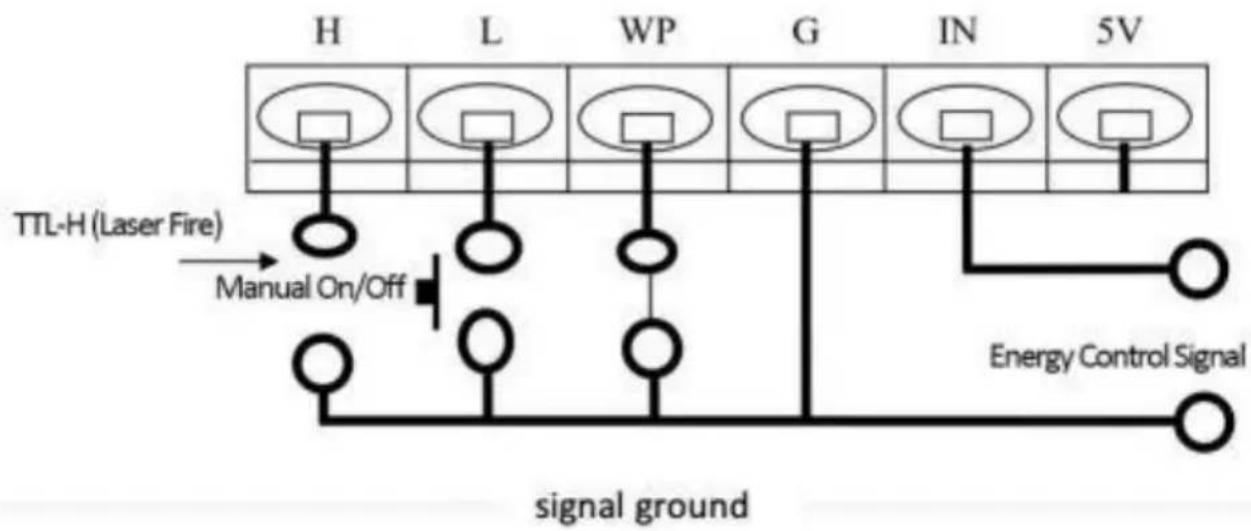

Anslutningsschema för högnivå TTL-signal:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["The control end"] J["Anode"] --> K["High voltage."] K --> F style F fill:#f9f,stroke:#333 style G fill:#ccf…

Obs: Det finns två sätt att styra energisignalerna:

  1. PWM-pulsgenerator: (frekvenslaser) intensitet från 20 kHz till 50 kHz, 5V luft-till-luft-förhållande.
  2. 0-5V analog

MINGYU LASER STRÖMFÖRSÖRJNINGSMODELLERVevor MYJG60W - Viktiga anmärkningar: - 6

L-: Laser Tube (-)

FG: Jord

AC: 110V/220V

ModellDelar listabild
MYJG40Wförbindelse terminalVevor MYJG60W - Viktiga anmärkningar: - 7
MYJG60W/80W/100W/150Wförbindelse terminal högspänd driva rader*1Vevor MYJG60W - Viktiga anmärkningar: - 8

Ny stabil laserströmförsörjning bild och montering (storlek i mm)Vevor MYJG60W - Viktiga anmärkningar: - 9

Laserströmförsörjning huvudström:

Ny stabil laserströmförsörjning, de största funktionerna: den använder modulär design, automatisk detektering av lasereffektsignal, automatisk upptäckt av vattenskydd!

Monteringshålen är alla konsekventa och lämpliga för växtlinjeinstallation. De använder nollström halvbro mjuk switch krets, så att drivförsörjningen har hög effektivitet, snabb svarshastighet och är lätt att integrera. Stöder laserrör från olika tillverkare.

Hamnkontroll är enkel, kan användas antingen hög eller låg nivå signaler. TTL-nivå kan styra laserns start, stopp,

Samtidigt finns det en onormal skyddsbrytare för att upptäcka om utevattnet, ventilationen och så vidare fungerar.

Lasereffektreglering kan styras mellan 0 och 5V analoga signaler eller PWM-signaler. Storleken på laserströmförsörjningen.

Strömförsörjningen har en öppen kretsskyddsfunktion: strömförsörjningen kan arbeta på den öppna

kretsen under en kort tid när skyddet är väl jordat, vilket undviker skador på laserkraften på grund av att laserrören spricker.

Åldringstest från fabrik: Varje strömförsörjning är testad under full last vid en hög temperatur på 60 grader, 12 timmars åldringstest, 7 sekunder, och drivs av och på 500 gånger.

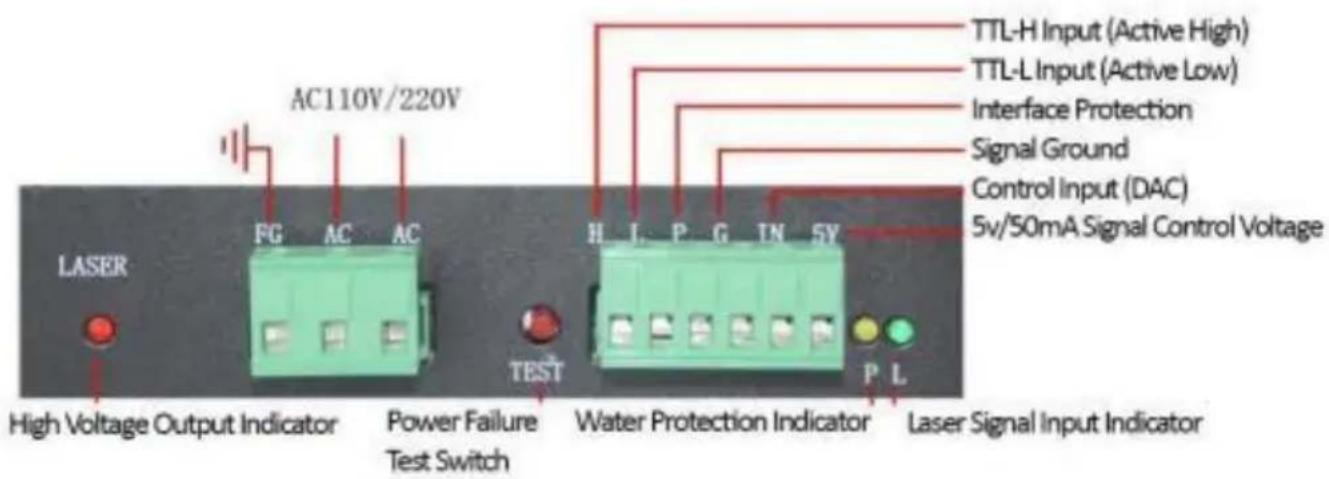

Terminaldefinitioner, lysdioder och kraftdetektering instruktioner:

Vevor MYJG60W - Terminaldefinitioner, lysdioder och kraftdetektering instruktioner: - 1

Strömförsörjningsstatus Lampor:

(LASER) Lyser när lasern är på. Om lampan lyser och lasern inte avger någon stråle, är laserröret trasigt. Om laserröret avfyras, är strömförsörjningen normal.

(P) Lyser när skyddskretsen fungerar. (L) Lyser när testbrytaren är tryckt eller TTL-signal är närvarande.

Tekniska parametrar:

ModellMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
InputAC100-240V 50/60Hz
Maximal strömutgång20mA23mA25mA28mA36mA
Effektivitet.91 %
Svämma över skydd130 % av maximal ström
Öppen väg skyddJa (kort tid)
Strukturera.Fläktkyld
Drift temperatur-30 °C +65 °C
Relativ luftfuktighet.20 till 85 % RH (inga dagg)
Isolationsmotstånd≥50MΩ ( DC500V )
VibrationsmotståndAmplitud 0,5 mm frekvens 10 till 55H z 3D-riktning för 2
Ingen stilleståndstid MTBF≥30 000 timmar
Stäng av Effekttest för 7 sekunder500 gånger

Tillverkare: Shanghai Muxin Muye You Xiangongsi

Adress: Shuangcheng Road 803, Nong 11, Hao 1602A-1609 Shi,

Baoshan District, Shanghai 200 000, Kina.

Importerad till Australien: SIHAO PTY LTD, 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

ECREP

E-CrossStu GmbH

Mainz Landstrasse 69, 60329 Frankfurt am Main.

UKREP

YH CONSULTING LIMITED.

C/O YH Consulting Limited, Office 147,
