GEBRUIKSAANWIJZING MYJG60W Vevor
Wij blijven ons inzetten om u gereedschappen te leveren tegen concurrerende prijzen. Uitdrukkingen zoals "Redden Half", "halve prijs" of soortgelijke bewoordingen die door ons worden gebruikt,
vertegenwoordigen een schatting van de besparingen die u zou kunnen behalen door bepaalde gereedschappen
bij ons te kopen in vergelijking met de grote topmerken, en betekenen niet noodzakelijkerwijs dat dit voor
alle categorieën van door ons aangeboden gereedschappen geldt. U wordt vriendelijk herinnerd om zorgvuldig te controleren
wanneer u een bestelling bij ons plaatst of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
(De afbeelding is alleen ter referentie; raadpleeg het actuele product.)
Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele handleiding. Lees alstublieft de hele handleiding zorgvuldig door voor gebruik. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is onderhevig aan het product dat u ontvangt. Excuses voor het feit dat we u niet
opnieuw informeren als er technologie- of software-updates voor het product zijn.
Belangrijkste kenmerken:
Het product is een succesvolle, zeer efficiënte, hoogfrequente en hogesnelheids-
CO2-laserondersteunde voeding. Het is klein van formaat, lichtgewicht en eenvoudig te bedienen, met goede prestaties die vergelijkbaar zijn met die van andere. Het kan direct worden aangesloten
op de laser, waardoor omvangrijke en ernstige verhitting van weerstanden wordt voorkomen. Deze voeding kan de CO2-laser gemakkelijk ontsteken, profiteert van de volledige prestaties van de CO2-laser, verbetert de conversie-efficiëntie en verlengt de levensduur van de laser.
Belangrijkste technische parameters:
- Ingangsspanning: Wisselstroom 100-240V
- Reactiesnelheid: ≤ 1 ms per seconde.
- TTL-niveau-schakelregeling: effectief niveau kan hoog of laag geselecteerd worden.
- Beschermingsschakelaar: kan worden gebruikt voor de detectie van water, bescherming van lasers, of bescherming bij het openen van de behuizing, etc.
- Laservermogensregeling: (1) De uitgangsstroom van de laservoeding wordt geregeld door de vermogensmeter. (2) Gecontroleerd door PWM (TTL-niveau).
- Feedback-interface: De voeding kan zelf een feedback-interface hebben en kan worden gebruikt voor closed-loop-regeling om de werkelijke werkstroom van de laser te regelen.
- Gebruiksomgeving: Temperatuur (-10 tot 40 graden C), vochtigheid: ≤ 85%.
Instructies voor gebruik:
- Aansluiting van de laserbuis: De hoogspanning (HV-plus) van de voeding moet worden aangesloten op de anode (volledige reflector) van de CO2-laserbuis. Het stroomcircuit van de laservoeding is aangesloten op de kathode (laseruitgang) van de CO2-laserbuis via een stroommeter (of direct).
- Aansluiting van het besturingssignaal: In Figuur 1 (of Figuur 2) is de besturingssignaallijn betrouwbaar verbonden met het besturingsuiteinde van de laservoeding.
- Stuursignaal-ingang: Zoals getoond in Figuur 3, zijn het DAC-signaal of TTL-signaal van de externe computer verbonden met de laservoeding indien nodig, om de uitgangsstroom van de laserbuis te regelen.
- Voltageselectie: De laservoeding vereist een wisselspanning van 100-240 V, 50/60 Hz.
- Extra functies: De laservoeding heeft een set beschermende schakelaars ter bescherming van de waterstroom, bij het openen van de behuizing, enz.
Belangrijke opmerkingen:
- De laserbuis moet tijdens het werken met water worden gekoeld!
- De hoogspanningsuitgang mag niet open zijn! (De positieve en negatieve uiteinden van de hoogspanningsuitgang moeten op de juiste manier worden verbonden met de respectievelijke positieve en negatieve uiteinden van de laser).
- De interne voeding is ontworpen om eventuele restlading af te voeren
bij uitgeschakelde voeding, maar dit kan over het algemeen tot twee uur duren. Maar om veiligheidsredenen moet je toch voorzichtig zijn met elektrische schokken! (De isolatie-eisen voor de 40KV aan beide uiteinden van de kabel moeten een hoge spanning gegarandeerd zijn aan de hoogspanningsuitgang).
- De laservoeding moet gebruik maken van een drie-gats stopcontact met een aarding. De behuizing moet strikt geaard zijn om elektrische schokken te voorkomen.

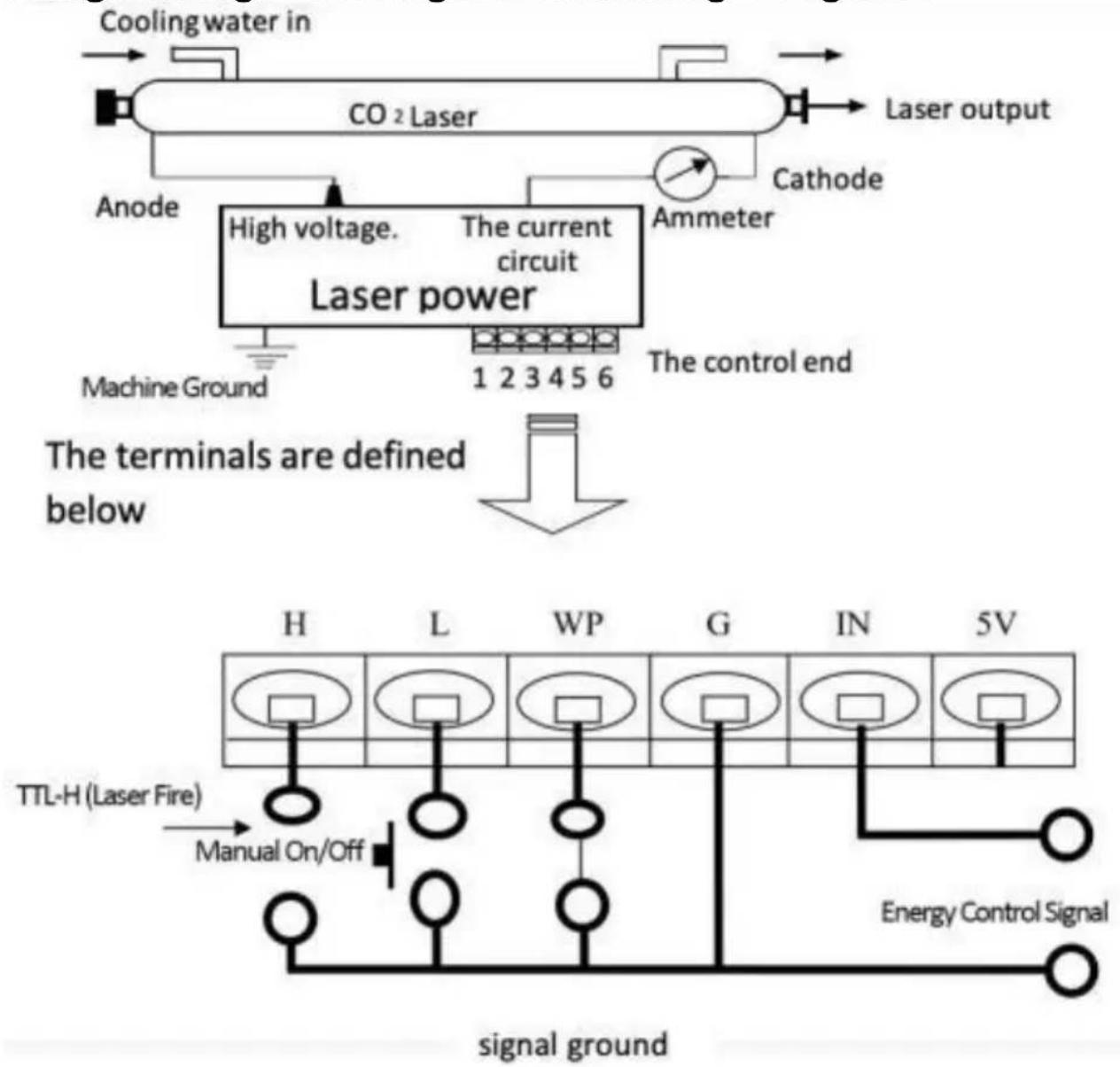

Bedradingsschema's voor laservoedingen en laser:
Betekenis en functie van de besturingsklem:
| TTL-H Invoer | TTL - L Invoer | Controle Invoer ( DA ) | Laser uitvoer |
| Open | Laag (<0,3 V) | 0-5V | Pmin- Pmax |
| Hoog (>3V) | 0-5V | 0 | |
| Laag (<0,3 V) | Open | 0-5V | 0 |
| Hoog (>3V) | 0-5V | Pmin- Pmax | |
| Bescherming Interface | 0-5V | 0 | |
Laag-niveau TTL-signaalverbindingsdiagram![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333 style I fill:#ccf…](/content/2026/04/735997/images/451b9afd47c8f9b3dd7a950f8254eb8a46ff526f086b0ee1bb294fa360795ba2.jpg)
Let op: Er zijn twee manieren om energiesignalen te regelen: 1. PWM Pulsgenerator: (frequentielaser) intensiteit van 20 kHz tot 50 kHz, 5 V lucht-lucht verhouding. 2. 0-5V Analoog
Hoogwaardige TTL-signaalverbinding Diagram:![graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] D --> F["The current circuit"] D --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["Ammeter"] G --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manu…](/content/2026/04/735997/images/475e039933b01ffdc542cc2b539264ebbffba3a71c5a105913508435fbc745ac.jpg)
Let op: Er zijn twee manieren om energiesignalen te regelen:
- PWM-pulsgenerator: (frequentielaser) intensiteit van 20 kHz tot 50 kHz, 5V lucht-lucht verhouding.
- 0-5V analoog
MINGYU LASER VOEDINGSMODELLEN
L-: Laserbuis (-)
FG: Aarde
AC: 110V/220V
| Model | Onderdelen lijs | afbeelding |
| MIJNJG40W | verbinding eindpunt |  |
| MYJG60W/80W/100W/150W | verbinding eindpunt hoogspanning stroo lijnen*1 |  |
Nieuwe stal laservoeding afbeelding en montage (maat in mm)
Laservoeding Voornaamste Functies:
Nieuwe stabiele laservoeding, de grootste kenmerken: het gebruik van modulair ontwerp, automatische detectie van laservermogensignaal, automatische detectie van waterbescherming!
De bevestigingsgaten zijn allemaal consistent en geschikt voor de plantenlijn installatie. Het gebruik van een halfbrug-softswitchcircuit met nulstroom, zodat de stroom
levering heeft een hoge efficiëntie, snelle reactiesnelheid en is gemakkelijk te integreren. Ondersteunt laserbuizen van verschillende fabrikanten.
Havencontrole is eenvoudig, kan worden gebruikt of hoog of laag niveau signalen. TTL niveau kan de laser besturen begin, stop, Tegelijkertijd is er een schakelaar voor abnormale bescherming, die detecteert of het buitenwater, de ventilatie en dergelijke functioneren.
De laservermogensregeling kan worden aangestuurd tussen 0 en 5V analoge signalen of PWM-signalen, afhankelijk van de grootte van de laserstroom.
De voeding heeft een open-circuitbeveiligingsfunctie: de voeding kan kortstondig in open circuit werken
wanneer de bescherming goed geaard is, waardoor schade aan de laservoeding wordt voorkomen als gevolg van het barsten van de laserbuis.
Fabrieksverouderingstest: Elke voeding wordt getest onder volledige belasting bij een hoge temperatuur van 60 graden, 12 uur verouderingstest, en wordt aan en uit gestuurd 500 keer.
Terminaldefinities, LED's en vermogensdetectie-instructies:
Status van de stroomvoorziening Lichten:
(LASER) Lichten wanneer Laser is Vuren: Als het licht aan is en de laser doet niet vuren, dan is de laserbuis kapot. Als de laserbuis vuurt, dan is de laservermogenlevering normaal.
(P) Lichten wanneer Beschermingscircuit functioneert (L) Brandt wanneer de testschakelaar is ingedrukt of TTL-signaal aanwezig is
| Model | MIJNJG40W | MIJNJG60W | MIJNJG80W | MIJNJG100W | MIJNJG150W |
| Invoer | AC100-240V 50/60Hz | ||||
| Maximale stroomuitgang | 20mA | 23mA | 25mA | 28mA | 36mA |
| Efficiëntie. | 91% | ||||
| Overloop bescherming | 130% van de maximale stroom | ||||
| Open weg bescherming | Ja (korte tijd) | ||||
| Structuur. | Ventilator gekoeld | ||||
| Bediening temperatuur | -30 °C +65 °C | ||||
| Relatieve vochtigheid | 20 tot 85% rechts (Nee dauw) | ||||
| Isolatieweerstand | ≥50MΩ ( DC500V ) | ||||
| Trillingsbestendigheid | Amplitude 0,5 mm frequentie 10 tot 55H z 3D-richting voor | ||||
| Geen stilstand MTBF | ≥30.000 uur | ||||
| Schakel de uit Vermogenstest voor seconden | 500 keer | ||||
Fabrikant: Shanghaimuxinmuyeyou xiangongsi
Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,
baoshanqu, Shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY BV, 1 ROKEVA STRAAT
EASTWOOD Nieuw-Zuid-Wales 2122 Australië
Geïmporteerd naar Verenigde Staten: Sanven Technologie BV, Kamer 250
9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
