Vevor MYJG60W - Fuente de alimentación
📄 130 páginas Español ES ⬇ Descargar 💬 Pregunta IA ❓ 10 preguntas ⚙️ Especif.
Notice Vevor MYJG60W - page 71
71 / 130
Elija su idioma y proporcione su correo: le enviaremos una version traducida especificamente para usted.
Tipo de productoFuente de alimentación para láser CO2
MarcaVevor
ModeloMYJG60W
Voltaje de entradaAC 100-240 V, 50/60 Hz
Corriente de salida máxima23 mA
Eficiencia91 %
Velocidad de respuesta≤ 1 ms
Señal de controlNivel TTL (alto/bajo) o analógico 0-5 V / PWM
Protección contra sobrecorrienteSí (130 % de la corriente máxima)
Protección contra circuito abiertoSí (corta duración, tubo roto)
RefrigeraciónPor ventilador
Temperatura de funcionamiento-30 °C a +65 °C
Humedad relativa20 % a 85 % HR (sin condensación)
Resistencia de aislamiento≥ 50 MΩ (DC 500 V)
MTBF (tiempo medio entre fallos)≥ 30 000 horas
Funciones principalesConmutación suave, alta frecuencia, alto rendimiento, interfaz de retroalimentación, detección automática de potencia, protección de agua
SeguridadPuesta a tierra obligatoria, la salida de alto voltaje no debe estar abierta, refrigeración por agua del tubo láser
Mantenimiento y limpiezaMantener el aparato limpio y bien ventilado. Verificar regularmente las conexiones y la refrigeración

Preguntas frecuentes - MYJG60W Vevor

¿Cómo conectar la fuente de alimentación MYJG60W al tubo láser CO2?
Conecte la salida de alto voltaje (HV+) al ánodo del tubo láser (reflector) y el circuito de corriente al cátodo (salida láser). Use un amperímetro en serie si es necesario.
¿Qué tipos de señales de control son compatibles?
La fuente de alimentación acepta señales TTL (nivel alto o bajo) y señales analógicas 0-5 V o PWM. La selección se realiza a través del conector de control.
¿Cómo usar la función de protección?
La fuente de alimentación tiene un interruptor de protección que se puede conectar a un detector de flujo de agua o a un interruptor de caja. En caso de anomalía, la salida láser se corta.
¿Qué hacer si el láser no se enciende?
Verifique que el indicador LASER esté encendido. Si es así, el tubo puede estar defectuoso. De lo contrario, verifique las conexiones, el voltaje de entrada y las señales de control.
¿Puedo usar la fuente de alimentación sin tubo láser conectado?
Sí, pero solo por un corto tiempo y con una puesta a tierra correcta. La fuente de alimentación soporta un circuito abierto temporal, pero un uso prolongado puede dañarla.
¿Cuál es el voltaje de entrada requerido?
La fuente de alimentación funciona con un voltaje de red de 100 a 240 V CA, 50/60 Hz. Asegúrese de que el enchufe tenga un terminal de tierra.
¿Cómo ajustar la potencia del láser?
La potencia se controla mediante una señal analógica 0-5 V (a través del vatímetro) o mediante modulación por ancho de pulso (PWM) TTL. Conecte la señal adecuada al puerto IN.
¿Cuáles son los indicadores de estado y su significado?
El indicador LASER se enciende cuando el láser dispara. El indicador P se enciende en caso de protección activa. El indicador L se enciende cuando hay una señal TTL y el interruptor de prueba está en posición.
¿Debo poner a tierra el aparato?
Sí, la carcasa de la fuente de alimentación debe estar estrictamente conectada a tierra para evitar riesgos de descarga eléctrica. Use un enchufe de tres hilos con conexión a tierra.
¿Cuáles son las precauciones de seguridad importantes?
Nunca deje la salida de alto voltaje en circuito abierto. Asegure una refrigeración por agua del tubo láser. Descargue los condensadores internos después de apagar (espere unos segundos). Evite la humedad excesiva.

Preguntas de los usuarios sobre MYJG60W Vevor

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

Su correo electrónico permanece privado: solo se utiliza para avisarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Fuente de alimentación en formato PDF gratis! Encuentra tus instrucciones MYJG60W - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MYJG60W de la marca Vevor.

MANUAL DE USUARIO MYJG60W Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MANUAL DE USUARIO DE FUENTE DE ALIMENTACIÓN LÁSER

MODELO: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Seguimos comprometidos a proporcionarle herramientas a precios competitivos.

"Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar utilizada por nosotros

representa una estimación de los ahorros que usted podría beneficiarse al comprar ciertas herramientas

con nosotros en comparación con las principales marcas líderes, y no necesariamente significa cubrir

todas las categorías de herramientas que ofrecemos. Le recordamos amablemente que verifique cuidadosamente

cuando realice un pedido con nosotros si de hecho está ahorrando la mitad en comparación con las principales marcas.

Vevor MYJG60W - MANUAL DE USUARIO DE FUENTE DE ALIMENTACIÓN LÁSER - 1

(La imagen es solo de referencia; consulte el producto real)

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? No dude en contactarnos:

Soporte técnico y certificado de garantía electrónica

Este es el manual original. Por favor, lea todo el manual con atención antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta a la

producto que recibió. Por favor, perdónenos si no le informamos nuevamente si hay alguna actualización tecnológica o de software en nuestro producto.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Características principales:

El producto es un exitoso motor de alta eficiencia, alta frecuencia y velocidad.

Compatible con láser de CO2, tamaño pequeño, peso ligero, fácil de conectar y con buen rendimiento de adaptación para láseres. Puede ser directamente conectado

Con el láser, ahorrando los voluminosos y severos calefactores de resistencia. Esta fuente de alimentación puede hacer que el láser de CO2 ilumine fácilmente, tomando ventaja de el completo rendimiento del láser de CO2, mejorando la eficiencia de conversión, y alargando la vida del láser.

Parámetros técnicos clave:

  1. Voltaje de entrada: C.A. 100-240 V
  2. Velocidad de respuesta: ≤ 1 mS. Control del interruptor de nivel TTL: el nivel efectivo puede ser alto y seleccionable.
  3. Interruptor de protección: se puede utilizar para la detección de protección de láseres, o protección al abrir la carcasa, etc.
  4. Regulación de potencia del láser: (1) La corriente de salida de la fuente de alimentación del láser está regulada por el medidor de potencia. (2) Revisado por modulación por ancho de pulso (PWM) (nivel TTL).
  5. Interfaz de comentario: La fuente de alimentación en sí puede tener una interfaz de retroalimentación y se puede utilizar para el control de circuito cerrado para verificar el estado real de la corriente de trabajo del láser.
  6. Entorno de uso: Temperatura (-10 a 40 grados C), humedad: ≤ 85%.

Instrucciones para uso:

  1. Conexión del tubo láser: El de alta tensión (HV+) de la fuente de alimentación del láser debe estar conectado al ánodo (reflector completo) del tubo láser de CO2. El circuito de corriente de la fuente de alimentación del láser está conectado al cátodo (salida láser) del tubo láser de CO2 a través de un medidor de corriente (o directamente).
  2. Conexión de la señal de control: Como se muestra en la Figura 1 (o Figura 2), la línea de señal de control se conecta de manera confiable al terminal de control de la fuente de alimentación.

suministrar.

  1. Entrada de señal de control: Como se muestra en la Figura 3, la señal de CA convertida o la señal TTL de la computadora externa se conecta a la fuente de alimentación del láser según sea necesario para controlar la salida del tubo láser.
  2. Selección de voltaje: La fuente de alimentación del láser requiere entrada de CA de 100-240 V, 50/60 Hz.
  3. Características adicionales: La fuente de alimentación del láser tiene un conjunto de interruptores de protección para la protección del flujo de agua cuando se abre la carcasa, etc.

Notas importantes:

  1. ¡El tubo láser debe enfriarse con agua durante el trabajo!
  2. ¡La salida de alto voltaje no debe estar abierta! (Los extremos positivo y negativo de la salida de alto voltaje deben estar conectados adecuadamente a los extremos positivo y negativo del tubo).
  3. La fuente de alimentación interna está diseñada para descargar cualquier carga residual al apagarse, pero generalmente puede tardar hasta unos segundos. Por razones de seguridad, aún debes tener cuidado con las descargas eléctricas. (Se debe garantizar el aislamiento de seguridad para los 40 kV de alto voltaje en ambos extremos de la salida de alto voltaje).
  4. La fuente de alimentación láser debe usar un enchufe de tres agujeros con conexión a tierra. La carcasa debe estar estrictamente conectada a tierra para evitar descargas eléctricas.

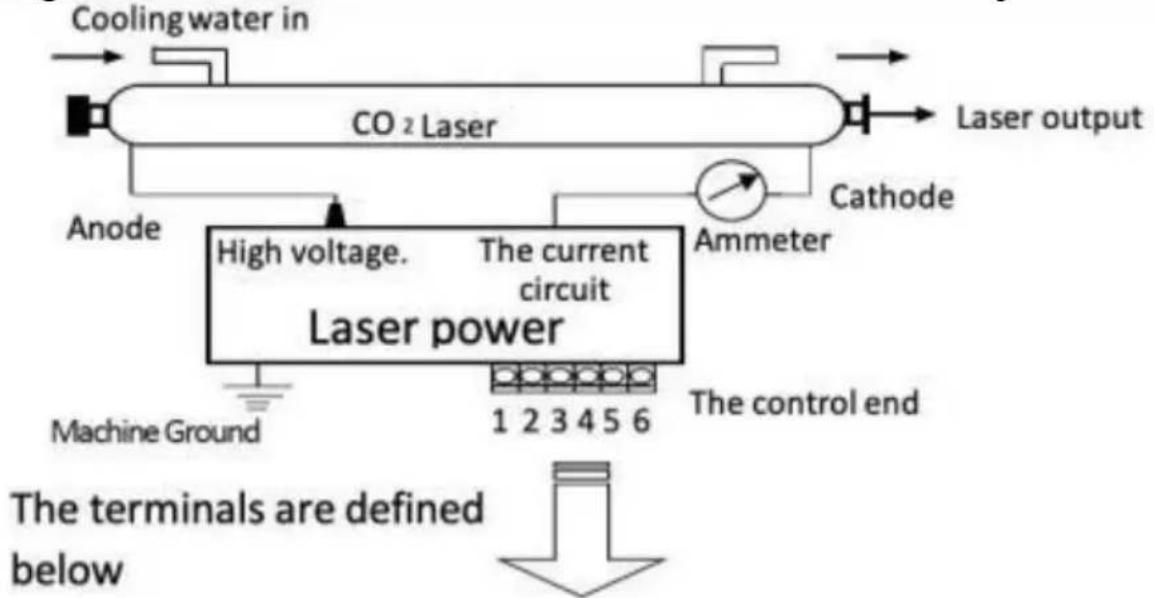

Diagramas de cableado para fuentes de alimentación láser y láseres:

Vevor MYJG60W - Notas importantes: - 2

Significado y función del terminal de control:

TTL-H AporteTTL - L AporteControl Aporte ( CAD )Láser producción
AbiertoBajo (<0,3 V)0-5 VPmín - Pmáx.
Alto (>3 V)0-5 V0
Bajo (<0,3 V)Abierto0-5 V0
Alto (>3 V)0-5 VPmín - Pmáx.
Protección Interfaz0-5 V0

Diagrama de conexión de señal TTL de bajo nivelgraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333 style I fill:#ccf…

Nota: Hay dos formas de controlar las señales de potencia:

  1. Modulación por ancho de pulso (PWM) Generador de pulsos: (frecuencia del láser) intensidad de 20 kHz a 50 kHz, relación de 5 V.
  2. 0-5 V analógico

Diagrama de conexión de señal TTL de alto nivel:graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Acond"] E --> F["High voltage."] F --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style…

Nota: Hay dos formas de controlar las señales de potencia:

  1. Generador de pulsos PWM: (frecuencia del láser) intensidad de 20 kHz a 50 kHz, relación de 5 V.
  2. 0-5 V analógico

MINGYU LÁSER MODELOS DE FUENTE DE ALIMENTACIÓNVevor MYJG60W - Notas importantes: - 7

L-: Laser Tube(-)

FG: Ground

AC:110V/220V

ModeloRegiones listaimagen
MYJG40Wconexión terminal *3Vevor MYJG60W - Notas importantes: - 8
MYJG60W/80W/100W/150Wconexión terminal *2 de alta tensión fulíneas*1Vevor MYJG60W - Notas importantes: - 9

Nuevo establo Imagen y montaje de la fuente de alimentación lá (tamaño en mm)

Vevor MYJG60W - Notas importantes: - 10

Fuente de alimentación láser Principal Características:

Nueva fuente de alimentación láser estable, las mayores características usar de Diseño modular, detección automática de la señal de poten del láser, automático ¡Detección de protección del agua!

Los orificios de montaje son todos consistentes y adecuados para la de plantas. Instalación. La uso de un circuito de conmutación suave medio puente de corriente cero, de modo que fuerza

suministrar Tiene alta eficiencia, velocidad de respuesta rápida y es Fácil de Integrado. Admite tubos láser de varios fabricantes.

El control del puerto es sencillo, se puede utilizar cualquiera alto o l nivel señales. Tiempo de vida nivel Puede controlar el láser comenza detener,

Al mismo tiempo, hay un interruptor de protección anormal, para dete si el agua exterior, la ventilación, etc., están funcionando.

La regulación de la potencia del láser se puede controlar entre 0 y cosa análoga señales s o señales PWM El tamaño de la láser fuerza

La fuente de alimentación tiene una función de protección de circuito abierto: la fuente de alimentación puede trabajar en circuito abierto.

circuito por un corto tiempo cuando la protección está bien conectada a tierra, lo que evita daños a la fuente de alimentación del láser debido a la sobrecarga del tubo láser.

Prueba de envejecimiento en fábrica: cada fuente de alimentación se prueba bajo una carga completa a una alta temperatura de 60 grados, con una prueba de envejecimiento de 12 horas, y se enciende y apaga 500 veces.

Definiciones de terminales, LED y detección de potencia instrucciones:

Vevor MYJG60W - Fuente de alimentación láser Principal Características: - 1

Estado de la fuente de alimentación Luces:

(LÁSER) Luces cuando el láser es disparado: si la luz está encendida y el tubo láser no dispara, entonces el tubo láser se rompe. Si el tubo está disparando, entonces la potencia del láser suministrar es normal.

(PAG) Luces cuando el circuito de protección está funcionando.

(L) Se enciende cuando el interruptor de prueba está señal presionado TTL está presente

Parámetros técnicos:

ModeloMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
AporteCA 100-240 V 50/60 Hz
Corriente máxima de salida20 mA23 mA25 mA28 mA36 mA
Eficiencia.91%
Rebosar protección130% de la corriente máxima
Camino abierto protecciónSí (tiempo corto)
Estructura.Enfriado por ventilador
Operante temperatura-30 °C +65 °C
Humedad relativa.20 a 85% RH (No rocío)
Resistencia de aislamiento≥50 MΩ ( CC 500 V )
Resistencia a la vibraciónAmplitud 0,5 mm frecuencia 10 a 55H z Dirección 3D par
Sin tiempo de inactivi MTBF≥30.000 horas
Apague el Prueba de potencia para 7artículos de segunda clase500 veces

Fabricante: Shanghaimuxinmuyeyou xiangongsi

Dirección: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

baoshanqu, shanghai 200000 CN.

Importado a AUS: Sihao Compañía de responsabilidad limitada, 1 CALLE

ROKEVA EASTWOOD Nueva Gales del Sur 2122 Australia

Importado a EE.UU: Sanven Tecnología Limitada, Suite 250, 9166

Anaheim Lugar, Rancho Cucamonga, CA 91730

ECREP

E- CrossStu GmbH

Maguncia Landstrasse .69, 60329 Francfort en Principal .

UKREP

YH CONSULTANTE LIMITADO.

C/ O Sí Consultante Limitado Oficina 147, Centurión

Casa , Londres Carretera , Staines - upon - Thames ,

Surrey, TW 18 4 AX
