MANUAL DE USUARIO MYJG100W Vevor
Soporte técnico y Garantía electrónica Certificado www.vevor.com/support
MANUAL DE USUARIO DE FUENTE DE ALIMENTACIÓN LÁSER
MODELO: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,
Seguimos comprometidos a proporcionarle herramientas a precios competitivos.
"Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar utilizada por nosotros
representa una estimación de los ahorros que usted podría beneficiarse al comprar ciertas herramientas
con nosotros en comparación con las principales marcas líderes, y no necesariamente significa cubrir
todas las categorías de herramientas que ofrecemos. Le recordamos amablemente que verifique cuidadosamente
al realizar un pedido con nosotros si de hecho está ahorrando la mitad en comparación con las principales marcas.
(La imagen es solo de referencia, por favor consulte el producto actual)
¿NECESITA AYUDA? ¡CONTÁCTENOS!
¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? No dude en contactarnos:
Soporte técnico y certificado de garantía electrónica
Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones con cuidado antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta a la
producto que usted recibió. Por favor, perdónenos si no le informamos nuevamente si hay alguna actualización tecnológica o de software sobre nuestro producto.
Características principales:
El producto es un exitoso motor de alta eficiencia, alta frecuencia y velocidad.
compatible con láser de CO2, tamaño pequeño, peso ligero, fácil de conectar, con buen rendimiento de adaptación para láseres. Puede ser directamente conectado
Con el láser, ahorrando los voluminosos y severos calefactores de resistencia. Esta fuente de alimentación puede hacer que el láser de CO2 ilumine fácilmente, tomando ventaja de el completo rendimiento del láser de CO2, mejorando la eficiencia de conversión, y alargando la vida del láser.
Parámetros técnicos clave:
- Voltaje de entrada: C.A. 100-240 V
- Velocidad de respuesta: ≤ 1 mS. Control del interruptor de nivel TTL: el nivel efectivo puede ser alto y seleccionable.
- Interruptor de protección: se puede utilizar para la detección de agua, protección de láseres, o protección al abrir la carcasa, etc.
- Regulación de potencia del láser: (1) La corriente de salida de la fuente de alimentación del láser está regulada por el medidor de potencia. (2) Revisado por modulación por ancho de pulso (PWM) (nivel TTL).
- Interfaz de retroalimentación: La fuente de alimentación en sí puede tener una interfaz de retroalimentación y se puede utilizar para el control de circuito cerrado para verificar el estado real de la corriente de trabajo del láser.
- Entorno de uso: Temperatura (-10 a 40 grados C), humedad: ≤ 85%.
Instrucciones para uso:
- Conexión del tubo láser: El terminal de alta tensión (HV+) de la fuente de alimentación del láser debe estar conectado al ánodo (reflector completo) del tubo láser de CO2. El circuito de corriente de la fuente de alimentación del láser está conectado al cátodo (salida láser) del tubo láser de CO2 a través de un medidor de corriente (o directamente).
- Conexión de la señal de control: En la Figura 1 (o Figura 2), la línea de señal de control está conectada de forma fiable al control final de la fuerza.
suministrar.
- Entrada de señal de control: Como se muestra en la Figura 3, la señal de CA convertida o la salida de señal TTL de la computadora externa se conecta al láser. Suministro de energía según sea necesario y para controlar la salida del tubo láser.
- Selección de voltaje: La fuente de alimentación del láser requiere entrada de CA de 100-240 V, 50/60 Hz.
- Características adicionales: La fuente de alimentación del láser tiene un conjunto de interruptores de protección para la protección del flujo de agua cuando se abre la carcasa, etc.
Notas importantes:
- ¡El tubo láser debe enfriarse con agua durante el trabajo!
- ¡La salida de alto voltaje no debe estar abierta! (Los extremos positivo y negativo de la salida de alto voltaje deben estar conectados adecuadamente a los extremos positivo y negativo del tubo).
- La fuente de alimentación interna está diseñada para descargar cualquier carga residual al apagarse, pero generalmente puede tardar hasta unos segundos. Pero por razones de seguridad, aún debes tener cuidado con las descargas eléctricas. (Se debe garantizar el aislamiento de seguridad de los 40 kV de alto voltaje en ambos extremos de la salida de alto voltaje).
- La fuente de alimentación láser debe usar un enchufe de tres agujeros con conexión a tierra. La caja debe estar estrictamente conectada a tierra para evitar descargas eléctricas.

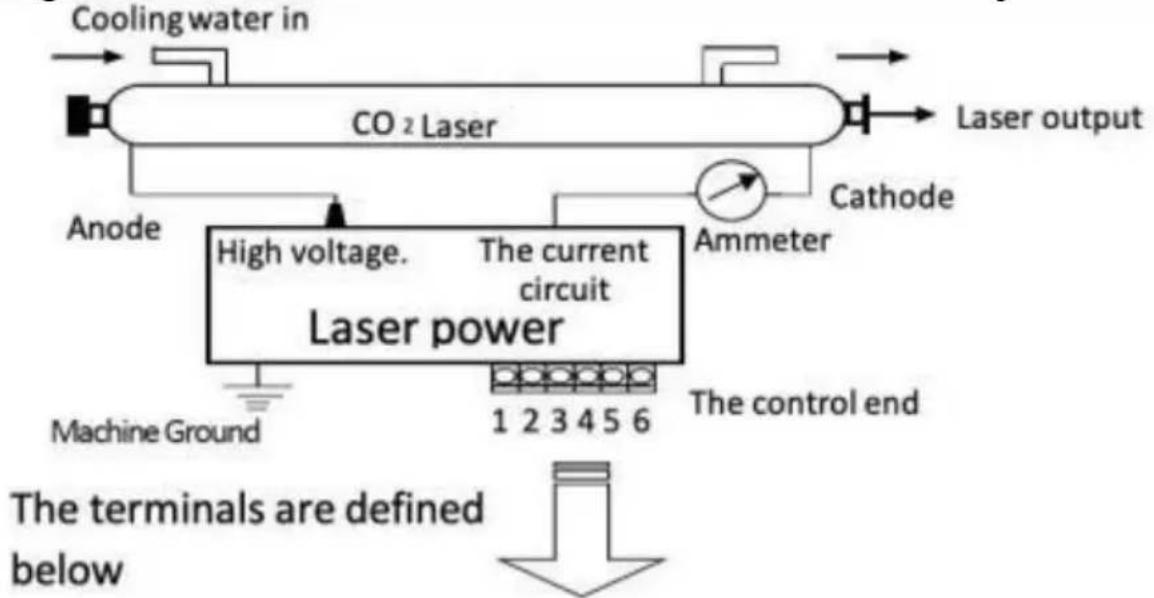

Diagramas de cableado para fuentes de alimentación láser y láseres:
Significado y función del terminal de control:
| TTL-H Aporte | TTL - L Aporte | Control Aporte ( CAD ) | Láser producción |
| Abierto | Bajo (<0,3 V) | 0-5 V | Pmín - Pmáx. |
| Alto (>3 V) | 0-5 V | 0 | |
| Bajo (<0,3 V) | Abierto | 0-5 V | 0 |
| Alto (>3 V) | 0-5 V | Pmín - Pmáx. | |
| Protección Interfaz | 0-5 V | 0 | |
Diagrama de conexión de señal TTL de bajo nivel![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333 style I fill:#ccf…](/content/2026/04/736055/images/23f38555190341882bbdbbdf54bcc71cde5805ba77974819889b2f29966cb598.jpg)
Nota: Hay dos formas de controlar las señales de energía:
- Modulación por ancho de pulso (PWM) Generador de pulsos: (láser de frecuencia) intensidad de 20 kHz a 50 kHz, relación de 5 V.
- 0-5 V analógico
Diagrama de conexión de señal TTL de alto nivel:![graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Acond"] E --> F["High voltage."] F --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style…](/content/2026/04/736055/images/6ba785b1af64fcf4445a2f876e30c8b3c49bb3a7e608ebf4e4dde788507cb9ed.jpg)
Nota: Hay dos formas de controlar las señales de energía:
- Generador de pulsos PWM: (láser de frecuencia) intensidad de 20k a 50k Hz, relación de 5 V.
- 0-5 V analógico
MINGYU LÁSER MODELOS DE FUENTE DE ALIMENTACIÓN
L-: Tubo láser (-)
FG: Tierra
AC: 110V/220V
| Modelo | Regiones lista | imagen |
| MYJG40W | conexión terminal *3 |  |
| MYJG60W/80W/100W/150W | conexión terminal *2 de alta tensión fulíneas*1 |  |
Nuevo establo Imagen y montaje de la fuente de alimentación láser (tamaño en mm)
Fuente de alimentación láser Principal Características:
Nueva fuente de alimentación láser estable, las mayores características usar de Diseño modular, detección automática de la señal de poten del láser, automático ¡Detección de protección del agua!
Los orificios de montaje son todos consistentes y adecuados para la de plantas. Instalación. La uso de un circuito de conmutación suave medio puente de corriente cero, de modo que fuerza
suministrar Tiene alta eficiencia, velocidad de respuesta rápida y es Fácil de Integrado. Admite tubos láser de varios fabricantes.
El control del puerto es sencillo, se puede utilizar cualquiera alto o l nivel señales. Tiempo de vida nivel Puede controlar el láser comenza detener,
Al mismo tiempo, hay un interruptor de protección anormal, para dete si el agua exterior, la ventilación, etc., están funcionando.
La regulación de la potencia del láser se puede controlar entre 0 y cosa análoga señales s o señales PWM El tamaño de la láser fuerza
La fuente de alimentación tiene una función de protección de circuito abierto: la fuente de alimentación Puede trabajar en abierto.
circuito por un corto tiempo cuando la protección está bien conectada tierra estado, que evita daños a la fuente de alimentación del láser debido a el muy lleno del láser tubo.
Prueba de envejecimiento en fábrica: Cada fuente de alimentación se prueba bajo carga completa a una alta temperatura de 60 grados, con una prueba de envejecimiento de 12 horas, y se enciende y apaga 500 veces.
Definiciones de terminales, LED e instrucciones de detección de potencia:
Luces de estado de la fuente de alimentación:
(LÁSER) Luces cuando el láser se dispara: Si la luz está encendida y el tubo láser no dispara, entonces el tubo láser está roto. Si el tubo está disparando, entonces la fuente de alimentación del láser es normal.
(PAG) Luces cuando el circuito de protección está funcionando.
(L) Se enciende cuando el interruptor de prueba está presionado y la señal TTL está presente.
Parámetros técnicos:
| Modelo | MYJG40W | MYJG60W | MYJG80W | MYJG100W | MYJG150W |
| Aporte | CA 100-240 V 50/60 Hz | ||||
| Corriente máxima de salida | 20 mA | 23 mA | 25 mA | 28 mA | 36 mA |
| Eficiencia. | 91% | ||||
| Rebosar protección | 130% de la corriente máxima | ||||
| Camino abierto protección | Sí (tiempo corto) | ||||
| Estructura. | Enfriado por ventilador | ||||
| Operante temperatura | -30 °C +65 °C | ||||
| Humedad relativa. | 20 a 85% RH (No rocío) | ||||
| Resistencia de aislamiento | ≥50 MΩ ( CC 500 V ) | ||||
| Resistencia a la vibración | Amplitud 0,5 mm frecuencia 10 a 55H z Dirección 3D par | ||||
| Sin tiempo de inactivi MTBF | ≥30.000 horas | ||||
| Apague el Prueba de potencia para 7artículos de segunda clase | 500 veces | ||||
