MYJG100W - Stromversorgung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Stromversorgung für CO2-Laser
Marke	Vevor
Modell	MYJG100W
Eingangsspannung	AC 100-240 V, 50/60 Hz
Maximaler Ausgangsstrom	28 mA
Effizienz	91 %
Steuerungstyp	TTL, PWM, analog 0-5 V
Schutz	Überstrom (130 %), Leerlauf, Wasserschutz
Kühlung	Integrierter Lüfter
Betriebstemperatur	-30 °C bis +65 °C
Relative Luftfeuchtigkeit	20 bis 85 % RH (nicht kondensierend)
Isolationswiderstand	≥ 50 MΩ (bei DC 500 V)
MTBF	≥ 30.000 Stunden
Abmessungen (ca.)	200 x 150 x 80 mm
Gewicht (ca.)	1,2 kg
Hauptfunktionen	Hochspannungsversorgung für CO2-Laserröhre, Leistungsregelung über PWM oder Analogsignal, Rückkopplungs- und Schutzschnittstellen
Wartung und Reinigung	Auf ausreichende Belüftung achten, Lüfter regelmäßig von Staub reinigen
Sicherheit	Erdung erforderlich, Hochspannungsausgang nicht öffnen, wassergekühlte Laserröhre verwenden
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Vevor-Support für Ersatzteile; Reparatur sollte von einem Fachmann durchgeführt werden
Allgemeine Informationen	Vevor bietet technische Unterstützung und elektronische Garantie

Häufig gestellte Fragen - MYJG100W Vevor

Wie schließe ich die Stromversorgung MYJG100W an eine CO2-Laserröhre an?

Schließen Sie die Hochspannungsklemme (HV+) an die Anode der Laserröhre und den Stromkreis über ein Amperemeter an die Kathode an. Beachten Sie strikt die Polarität.

Welche Steuersignale kann ich verwenden?

Die Stromversorgung akzeptiert TTL-Signale (high/low), PWM-Modulation (20-50 kHz, 5 V) und ein Analogsignal 0-5 V zur Leistungsregelung.

Was tun, wenn die LASER-Lampe leuchtet, aber die Röhre nicht zündet?

Dies deutet in der Regel auf eine defekte oder gebrochene Laserröhre hin. Überprüfen Sie die Röhre und ersetzen Sie sie bei Bedarf.

Kann die Stromversorgung ohne Last (Laserröhre) betrieben werden?

Ja, sie kann dank integriertem Schutz kurzzeitig im Leerlauf betrieben werden. Vermeiden Sie jedoch längere Nutzung ohne Last.

Wie erde ich die Stromversorgung?

Verwenden Sie einen dreipoligen Stecker mit Schutzleiter. Das Gehäuse muss zur Vermeidung von Stromschlägen geerdet sein.

Welche Eingangsspannung wird benötigt?

Die Stromversorgung arbeitet mit einer Netzspannung von AC 100 bis 240 V, 50/60 Hz. Keine Einstellung erforderlich.

Wie kühle ich die Laserröhre?

Die Laserröhre muss während des Betriebs ständig durch Wasserumlauf gekühlt werden. Stoppen Sie sofort, wenn der Wasserdurchfluss unzureichend ist.

Kann ich die Stromversorgung mit einer Laserröhre einer anderen Marke verwenden?

Ja, sie unterstützt CO2-Laserröhren verschiedener Hersteller, sofern Leistung und Spannung den Spezifikationen entsprechen.

Wie hoch ist die durchschnittliche Lebensdauer dieser Stromversorgung?

Die MTBF beträgt mindestens 30.000 Stunden und jedes Gerät durchläuft vor dem Versand einen 12-stündigen Alterungstest bei 60 °C.

Wo finde ich technischen Support oder die Garantie?

Besuchen Sie www.vevor.com/support, um den technischen Support zu kontaktieren und das elektronische Garantiezertifikat abzurufen.

BEDIENUNGSANLEITUNG MYJG100W Vevor

Technischer Support und E-Garantie Zertifikat www.vevor.com/support

LASER STROMVERSORGUNG BENUTZER HANDBUCH

MODELL : MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Wir sind weiterhin bestrebt, Ihnen Werkzeuge mit wettbewerbsfähigen Preisen anzubieten. "Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke, die von uns verwendet werden,

stellen eine Schätzung der Einsparungen dar, die Sie beim Kauf bestimmter Werkzeuge erzielen könnten

im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt eine Abdeckung

aller von uns angebotenen Werkzeugkategorien. Bitte überprüfen Sie sorgfältig,

wenn Sie eine Bestellung bei uns aufgeben, ob Sie tatsächlich sparen

die Hälfte im Vergleich zu den Top-Marken.

(Das Bild dient nur als Referenz, bitte beachten Sie das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!

Haben Sie Produktfragen? Benötigen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung, bitte lesen Sie alle Anweisungen im Handbuch

sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts kann unterliegen

Produkt, das Sie erhalten. Bitte verzeihen Sie uns, falls es Technologien oder Software-Updates gibt.

unseres Produkts.

Hauptmerkmale:

Das Produkt ist eine erfolgreiche, hocheffiziente, hochfrequente, hochgeschwindigkeits

CO2-Laser-Stromversorgung, klein in der Größe, geringes Gewicht, einfach zu bedienen, mit guter Anpassungsleistung für Laser. Es kann direkt

mit dem Laser verbunden werden, wodurch die sperrigen und schweren Heizwiderstände entfallen. Mit diesem Netzteil kann der CO2-Laser einfach betrieben werden, wobei die volle Leistung des CO2-Lasers genutzt wird, die Umwandlungseffizienz verbessert und die Lebensdauer des Lasers verlängert wird.

Wichtige technische Parameter:

1. Eingangsspannung: Wechselstrom 100 – 240 V
2. Reaktionsgeschwindigkeit: ≤ 1 ms.
3. TTL-Pegelschaltersteuerung: effektiver Pegel kann hoch oder niedrig gewählt werden.
4. Schutzschalter: kann zur Erkennung von Wasserschutz des Lasers oder Schutz beim Öffnen des Gehäuses usw. verwendet werden.
5. Regelung der Laserleistung: (1) Der Ausgangsstrom der Laserstromversorgung wird über den Leistungsmesser geregelt. (2) gesteuert durch PWM (TTL-Pegel).
6. Rückmeldeschnittstelle: Das Netzteil kann eine Rückkopplungsschnittstelle haben und für die Regelung verwendet werden, um den tatsächlichen Arbeitsstrom des Lasers zu erfassen.
7. Einsatzumgebung: Temperatur (-10 bis 40 Grad C), Luftfeuchtigkeit: ≤ 85 %.

Anweisungen zur Verwendung:

1. Anschluss der Laserröhre: Die Hochspannung (HV-plus) der Laser-Stromversorgung muss an die Anode (Vollreflektor) der CO2-Laserröhre angeschlossen werden. Der Stromkreis der Laser-Stromversorgung ist mit der Kathode (Laserausgang) der CO2-Laserröhre über ein Strommessgerät (oder direkt) verbunden.
2. Anschluss des Steuersignals: Wie in Abbildung 1 (oder Abbildung 2) gezeigt, ist die Steuerleitung zuverlässig mit dem Steuerungsende der Laser-Stromversorgung verbunden.
3. Steuersignaleingang: Wie in Abbildung 3 gezeigt, werden das DAC-Signal oder der TTL-Signalausgang vom externen Computer je nach Bedarf an die Laser-Stromversorgung angeschlossen, um die Leistung der Laserröhre zu steuern.
4. Spannungswahl: Die Laser-Stromversorgung benötigt einen Eingang von 100–240 V, 50/60 Hz.
5. Zusätzliche Funktionen: Die Laser-Stromversorgung verfügt über einen Satz von Schutzschaltern zum Schutz bei Wasserdurchfluss, beim Öffnen des Gehäuses usw.

Wichtige Hinweise:

1. Die Laserröhre muss beim Arbeiten mit Wasser gekühlt werden!
2. Der Hochspannungsausgang darf nicht offen sein! (Die positiven und negativen Enden des Hochspannungsausgangs müssen korrekt mit den positiven und negativen Enden der Laserröhre verbunden sein).
3. Die interne Stromversorgung wurde so ausgelegt, dass sie bei Abschaltung eine eventuelle Restladung entlädt.

Die Restladung kann in der Regel bis zu zwei Sekunden betragen. Aus Sicherheitsgründen sollten Sie jedoch immer noch vorsichtig vor elektrischen Schlägen sein! (Die Isolationssicherheitsanforderungen für die aufgehängte 40-kV-Hochspannung müssen an beiden Enden des Hochspannungsausgangs erfüllt sein).

1. Das Laser-Netzteil muss eine dreipolige Steckdose mit Erdungsanschluss verwenden. Das Gehäuse muss streng geerdet sein, um elektrische Schläge zu vermeiden.

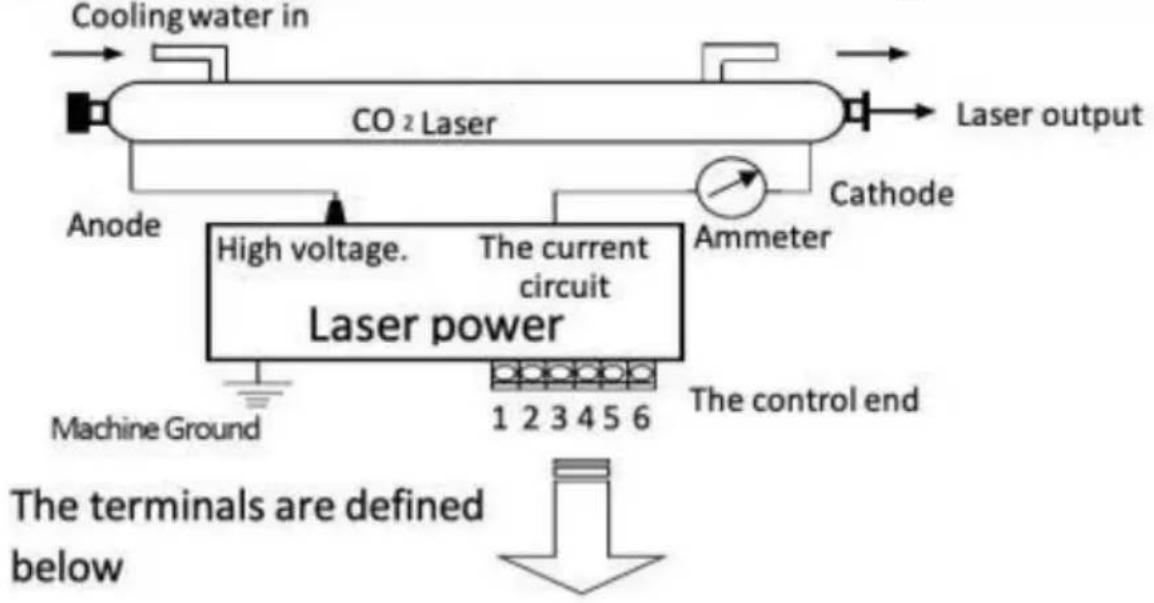

Verdrahtungsdiagramme für Laserstromversorgungen und Laser:

und Funktion der Steuerklemmen:

TTL-H Eingang	TTL - L Einga	Kontrolle Eingang ( AC )	Laser Ausgabe
Offen	Niedrig (<0,3 V)	0-5V	Pmin - Pmax
	Hoch (>3V)	0-5V	0
Niedrig (<0,3 V)	Offen	0-5V	0
Hoch (>3V)		0-5V	Pmin - Pmax
Schutz Schnittstelle		0-5V	0

Anschlussdiagramm für Low-Level-TTL-Signale

Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:

1. PWM-Pulsgenerator: (Frequenzlaser) Intensität von 20 kHz bis 50 kHz, 5 V Tastverhältnis.
2. 0-5 V Analog

Anschlussdiagramm für High-Level-TTL-Signale:

Hinweis: Es gibt zwei Möglichkeiten, Energiesignale zu steuern:

1. PWM-Pulsgenerator: (Frequenzlaser) Intensität von 20 kHz bis 50 kHz, 5 V Tastverhältnis.
2. 0-5 V Analog

MINGYU LASER STROMVERSORGUNGSMODELLE

L-: Laser Tube (-)

FG: Ground

AC: 110V/220V

Modell	Ersatzteile	Liste	Bild
MYJG40W	VerbindungAnschlussklemme	*3
MYJG60W/80W/100W/150W	VerbindungAnschlussklemme	*2HochspannungLeistungZeilen*1

Neues Bild der Laserstromversorgung und Montage (Größe in mm)

Laser-Stromversorgung – Hauptmerkmale:

Neue stabile Laserstromversorgung, deren größte Merkmale die Verwendung eines modularen Aufbaus, die automatische Erkennung des Laserleistungssignals und die automatische Erkennung des Wasserschutzes sind!

Die Befestigungslöcher sind alle einheitlich und für die Anlagenleitung geeignet. Die Verwendung von Nullstrom-Halbbrücken-Softswitch-Schaltungen sorgt dafür, dass die Stromversorgung eine hohe Effizienz, schnelle Reaktionsgeschwindigkeit und einfache Integration bietet. Unterstützt Laserröhren verschiedener Hersteller.

Die Portsteuerung ist einfach, kann entweder hoch- oder niedrigpegelige Signale verwenden. TTL-Pegel kann den Laser starten und stoppen. Gleichzeitig ist ein Störschutzschalter vorhanden, der erkennt, ob Außenwasser, Lüftung usw. funktionieren.

Die Regelung der Laserleistung kann zwischen 0 und V-Analogsignalen oder PWM-Signalen gesteuert werden. Die Größe der Laserleistung. Das Netzteil verfügt über eine Leerlaufschutzfunktion: Das Netzteil kann im Freien arbeiten.

Stromkreis für kurze Zeit, wenn der Schutz gut geerdet ist. Dies verhindert eine Beschädigung der Laserstromversorgung durch das Bersten der Laserröhre.

Alterungstest im Werk: Jede Stromversorgung wird unter Volllast bei einer hohen Temperatur von 60 Grad einem 12-stündigen Alterungstest unterzogen, 7 Sekunden lang, und wird 500 Mal ein- und ausgeschaltet.

Anschlussdefinitionen, LEDs und Leistungserkennungsanweisungen:

Status der Stromversorgungslichter:

(LASER) Leuchtet, wenn der Laser brennt: Wenn das Licht an ist und die Laserröhre nicht feuert, dann ist die Laserröhre kaputt. Wenn die Laserröhre feuert, dann ist die Laserstromversorgung normal.

(P) Leuchtet, wenn Schutzschaltung funktioniert

(Mitte) Leuchtet, wenn der Testschalter gedrückt oder TTL-Signal vorhanden ist

Technische Parameter:

Modell	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Eingang	AC100-240V 50/60Hz
Maximale Stromabgabe	20 mA	23 mA	25 mA	28 mA	36 mA
Effizienz.	91 %
Überlauf Schutz	130 % des Maximalstroms
Offene Straße Schutz	Ja (kurze Zeit)
Struktur.	Lüftergekühlt
Betrieb Temperatur	-30 °C +65 °C
Relative Luftfeuchtigkeit.	20 bis 85 % ABSCHNITT HR-V (NEIN T
Isolationswiderstand	≥50 MΩ (DC 500 V)
Vibrationsfestigkeit	Amplitude 0,5 mm Frequenz 10 bis 55H z 3D Richtung für
Keine Ausfallzeiten MTBF	≥30.000 Stunden
Schalten Sie das aus Leistungstest für 7 Sekunden	500 Mal
