Vevor MYJG100W - Strömförsörjning
📄 130 sidor Svenska SV ⬇ Ladda ner 💬 AI-fråga ❓ 10 frågor ⚙️ Specif.
Notice Vevor MYJG100W - page 118
118 / 130
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
ProdukttypStrömförsörjning för CO2-laser
MärkeVevor
ModellMYJG100W
IngångsspänningAC 100-240 V, 50/60 Hz
Maximal utström28 mA
Verkningsgrad91 %
KontrolltypTTL, PWM, analog 0-5 V
SkyddÖverström (130 %), öppen krets, vattenskydd
KylningInbyggd fläkt
Drifttemperatur-30 °C till +65 °C
Relativ fuktighet20 till 85 % RH (utan kondensation)
Isolationsresistans≥ 50 MΩ (vid DC 500 V)
MTBF≥ 30 000 timmar
Mått (ca.)200 x 150 x 80 mm
Vikt (ca.)1,2 kg
HuvudfunktionerHögspänningsförsörjning för CO2-laserrör, effektreglering via PWM eller analog signal, återkoppling och skyddsgränssnitt
Underhåll och rengöringHåll tillräcklig ventilation, rengör fläktar från damm regelbundet
SäkerhetJordning obligatorisk, öppna inte högspänningsutgången, använd vattenkyld laserrör
Reservdelar och reparerbarhetKontakta Vevor-support för reservdelar; reparation måste utföras av en professionell
Allmän informationVevor tillhandahåller teknisk support och elektronisk garanti

Vanliga frågor - MYJG100W Vevor

Hur ansluter man MYJG100W-strömförsörjningen till ett CO2-laserrör?
Anslut högspänningsterminalen (HV+) till laserrörets anod och strömkretsen till katoden via en amperemeter. Följ polariteten noggrant.
Vilka styrsignaler kan jag använda?
Strömförsörjningen accepterar TTL-signaler (hög/låg), PWM-modulering (20-50 kHz, 5 V) och en analog signal 0-5 V för att reglera effekten.
Vad gör man om LASER-indikatorn lyser men röret inte tänds?
Det indikerar vanligtvis att laserröret är defekt eller trasigt. Kontrollera röret och byt ut det vid behov.
Kan strömförsörjningen fungera utan last (laserrör)?
Ja, den kan fungera kortvarigt i öppen krets tack vare inbyggt skydd. Undvik dock långvarig användning utan last.
Hur jordar man strömförsörjningen?
Använd ett treledaruttag med skyddsjord. Höljet måste jordas för att undvika elektriska stötar.
Vilken ingångsspänning krävs?
Strömförsörjningen fungerar med nätspänning AC 100-240 V, 50/60 Hz. Ingen inställning krävs.
Hur kyler man laserröret?
Laserröret måste kylas genom kontinuerlig vattencirkulation under drift. Stoppa omedelbart om vattenflödet är otillräckligt.
Kan jag använda strömförsörjningen med ett laserrör av annat märke?
Ja, den stöder CO2-laserrör från olika tillverkare, förutsatt att effekt och spänning överensstämmer med specifikationerna.
Vad är den genomsnittliga livslängden för denna strömförsörjning?
MTBF är minst 30 000 timmar, och varje enhet genomgår ett 12-timmars åldringstest vid 60 °C före leverans.
Var hittar jag teknisk support eller garanti?
Gå till www.vevor.com/support för att kontakta teknisk support och få tillgång till det elektroniska garantibeviset.

Användarfrågor om MYJG100W Vevor

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

Din e-postadress förblir privat: den används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Strömförsörjning i PDF-format gratis! Hitta din manual MYJG100W - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MYJG100W av märket Vevor.

BRUKSANVISNING MYJG100W Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i att förse dig med konkurrenskraftiga verktygspriser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av de besparingar du kan ha nytta av genom att köpa vissa verktyg hos oss jämfört med stora toppmärken, och det täcker inte nödvändigtvis alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du lägger en beställning hos oss om du faktiskt sparar.

Hälften i jämförelse med toppstora varumärken.

Vevor MYJG100W - 1

(Bilden är endast för referens, vänligen hänvisa till faktisk produkt)

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Vänligen kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionen, vänligen läs alla manualer och instruktioner noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara föremål för den produkt du mottagit. Vänligen förlåt oss om vi inte informerar om det finns några tekniska eller programvaruuppdateringar av produkten.

Nyckelfunktioner:

Produkten är en framgångsrik högeffektiv, hög frekvens, hög hastighet CO2-laserstödd strömförsörjning, liten storlek, låg vikt, lätt att använda, med bra matchande prestanda för lasrar. Den kan direkt anslutas med lasern, vilket sparar den skrymmande och svåra uppvärmningen av motstånd. Denna strömförsörjning kan göra CO2-laserbelysning lätt, ta fördel av hela prestandan för CO2-laser, förbättra konverteringseffektiviteten och förlänga livslängden på lasern.

Nyckel tekniska parametrar:

  1. Ingångsspänning: AC 100-240V
  2. Svarshastighet: ≤ 1 mS.
  3. TTL-nivåomkopplarkontroll: effektiv nivå kan vara hög eller låg val.
  4. Skyddsomkopplare: kan användas för att detektera vatten, skydd av laser, eller skydd vid öppning av höljet, etc.
  5. Lasereffektreglering: (1) Utströmmen på laserströmförsörjningen regleras av effektmätaren. (2) Kontrolleras av PWM (TTL-nivå).
  6. Återkopplingsgränssnitt: Strömförsörjningen kan ha ett återkopplingsgränssnitt och kan användas för sluten kretsstyrning för att verifiera den faktiska laserarbetsströmmen.
  7. Användningsmiljö: Temperatur (-10 till 40 °C), luftfuktighet: ≤ 85 %.

Instruktioner för användning:

  1. Anslutning av laserröret: Den högspända (HV+) utgången från laserströmförsörjningen måste anslutas till anoden (fullreflektorn) på CO2-laserröret. Strömkretsen för laserströmförsörjningen är ansluten till CO2-laserrörets katod (laserutgången) via en strömmätare (eller direkt).
  2. Anslutning av styrsignalen: I Figur 1 (eller Figur 2) är signalledningen pålitligt ansluten till styrenheten på laserströmförsörjningen.
  3. Styrsignal Ingång: Som visas i Figur 3, DAC-signalen eller TTL-utsignalen från den externa datorn är ansluten till laserströmförsörjningen efter behov, och för att styra laserns uteffekt.
  4. Spänningsval: Laserströmförsörjningen kräver AC 100-240V, 50/60Hz.
  5. Ytterligare funktioner: Laserströmförsörjningen har en uppsättning skyddande strömbrytare för skydd för vattenflöde, när höljet öppnas osv.

Viktiga anmärkningar:

  1. Laserröret måste kylas med vatten vid arbete!
  2. Högspänningsutgången får inte vara öppen! (Högspänningsutgångens positiva och negativa ändar måste vara ordentligt anslutna till laserns positiva och negativa ändar).
  3. Den inre strömförsörjningen har utformats för att avleda eventuell restladdning vid avstängning, men det kan i allmänhet ta upp till två sekunder. Av säkerhetsskäl bör du fortfarande vara försiktig med elektriska stötar! (Isoleringssäkerhetskraven för suspenderad 40KV högspänning måste garanteras i båda ändarna av högspänningsutgången).
  4. Laserströmförsörjningen måste använda ett trehålsuttag med jordad ände. Höljet måste vara jordat för att undvika elektriska stötar.

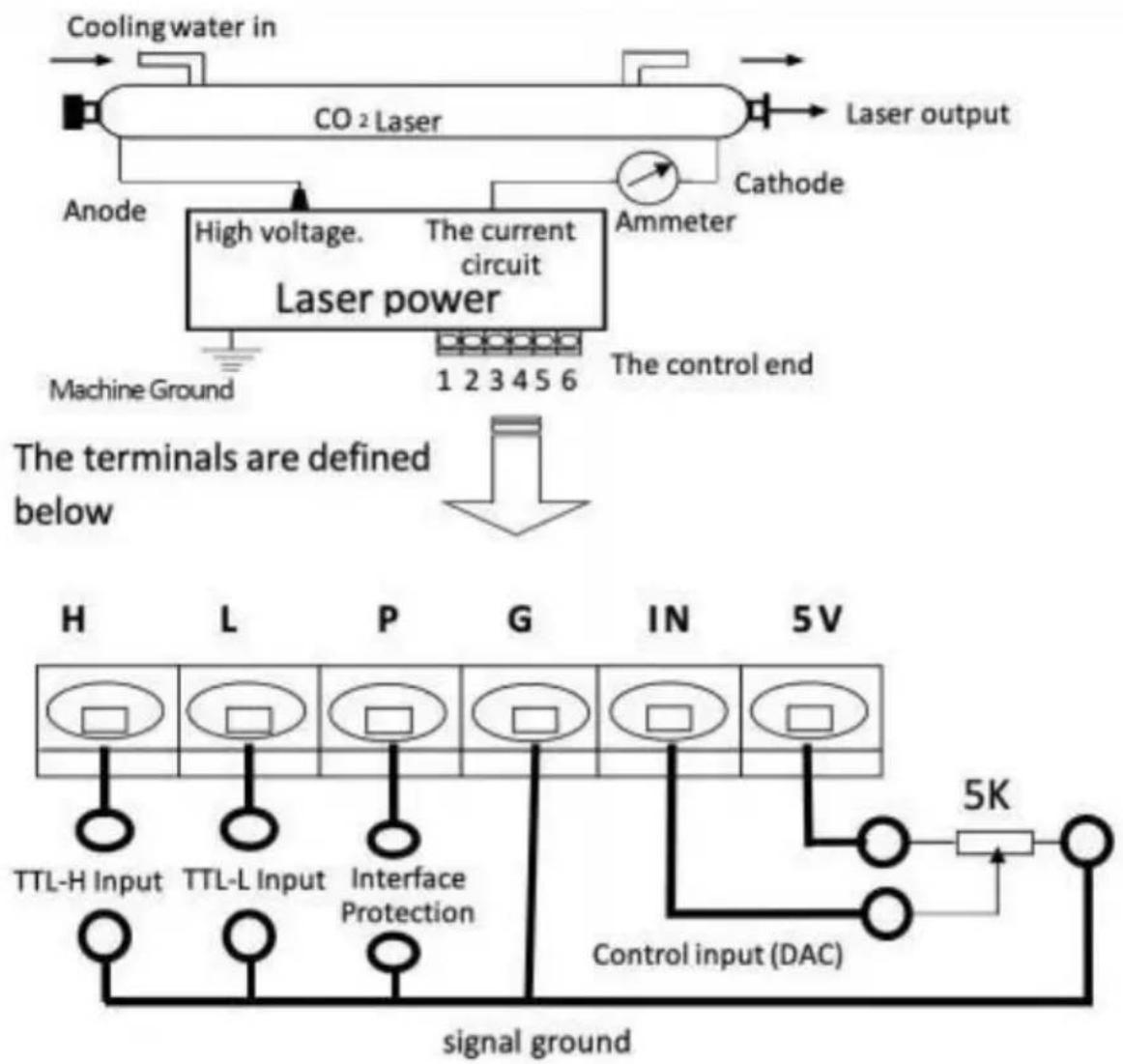

Kabeldragningsdiagram för laserströmförsörjning och lasrar:

Kontrollterminalens betydelse och funktion:

TTL-H InputTTL - L InputKontrollera Input ( D C )Laser produktion
ÖppnaLåg (<0,3V)0-5VPmin - Pmax
Hög (>3V)0-5V0
Låg (<0,3V)Öppna0-5V0
Hög (>3V)0-5VPmin - Pmax
Skydd Gränssnitt0-5V0

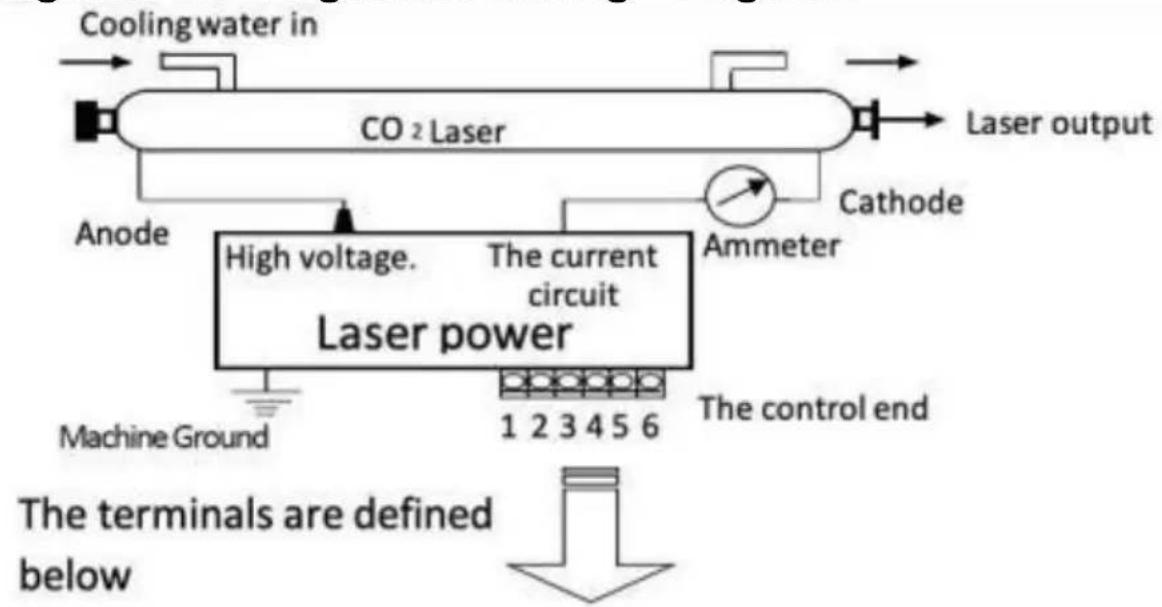

Anslutningsdiagram för lågnivå TTL-signalgraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf…

Obs: Det finns två sätt att styra energisignaler:

  1. PWM-pulsgenerator: (frekvenslaser) intensitet från 20kHz till 50kHz, 5V luft-till-luft-förhållande.
  2. 0-5V analog

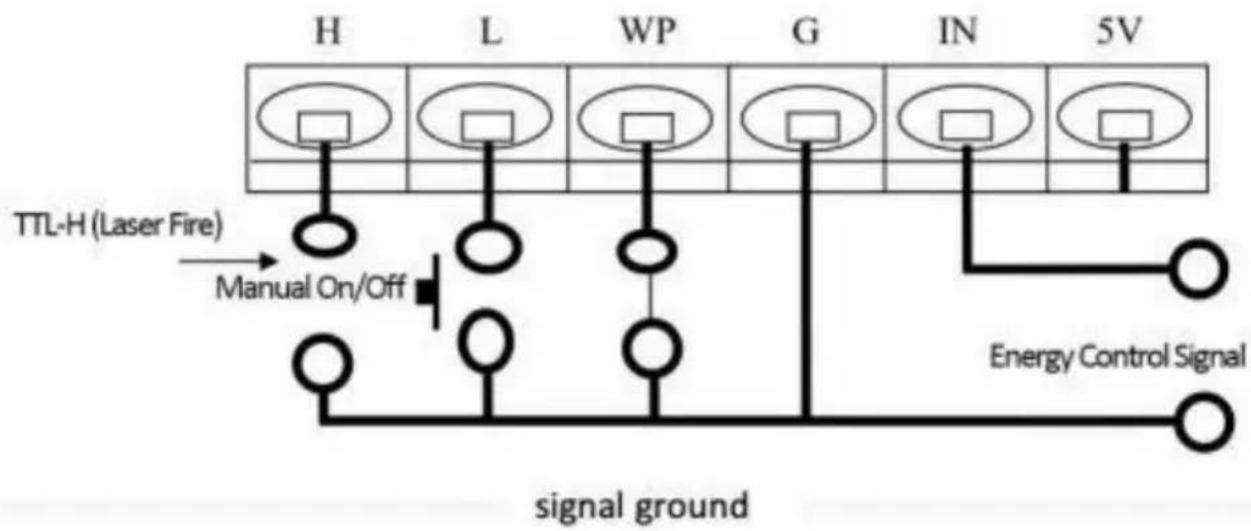

Anslutningsdiagram för högnivå TTL-signal:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Acond"] E --> F["High voltage."] F --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style…

Obs: Det finns två sätt att styra energisignaler:

  1. PWM-pulsgenerator: (frekvenslaser) intensitet från 20kHz till 50kHz, 5V luft-till-luft-förhållande.
  2. 0-5V analog

MINGYU LASER STRÖMFÖRSÖRJNINGSMODELLERVevor MYJG100W - Viktiga anmärkningar: - 6

L-: Laser Tube (-)

FG: Jord

AC: 110V/220V

ModellDelar listabild
MYJG40Wförbindelse terminalVevor MYJG100W - Viktiga anmärkningar: - 7
MYJG60W/80W/100W/150Wförbindelse terminal högspänd driva rader*1Vevor MYJG100W - Viktiga anmärkningar: - 8

Ny stabil laserströmförsörjning bild och montering (storlek i mm)Vevor MYJG100W - Viktiga anmärkningar: - 9

Laserströmförsörjning huvudström:

Ny stabil laserströmförsörjning, de största funktionerna: den använder modulär design, automatisk detektering av lasereffektsignal, automatisk upptäckt av vattenskydd!

Monteringshålen är alla konsekventa och lämpliga för växtlinjeinstallation. De använder nollström halvbro mjuk switch krets, så att drivförsörjningen har hög effektivitet, snabb svarshastighet och är lätt att integrera. Stöder laserrör från olika tillverkare.

Hamnkontroll är enkel, kan användas antingen hög eller låg nivå signaler. TTL-nivå kan styra laserns start, stopp,

Samtidigt finns det en onormal skyddsbrytare för att upptäcka om utevattnet, ventilationen och så vidare fungerar.

Lasereffektreglering kan styras mellan 0 och 5V analoga signaler eller PWM-signaler. Storleken på laserströmförsörjningen.

Strömförsörjningen har en öppen kretsskyddsfunktion: strömförsörjningen kan arbeta på den öppna

kretsen under en kort tid när skyddet är väl jordat, vilket undviker skador på laserkraften uppstår på grund av att laserrören spricker.

Åldringstest från fabrik: Varje strömförsörjning är testad under en full laddning på en hög temperatur på 60 grader, 12 timmars åldringstest, 7 sekunder, och drivs av och på 500 gånger.

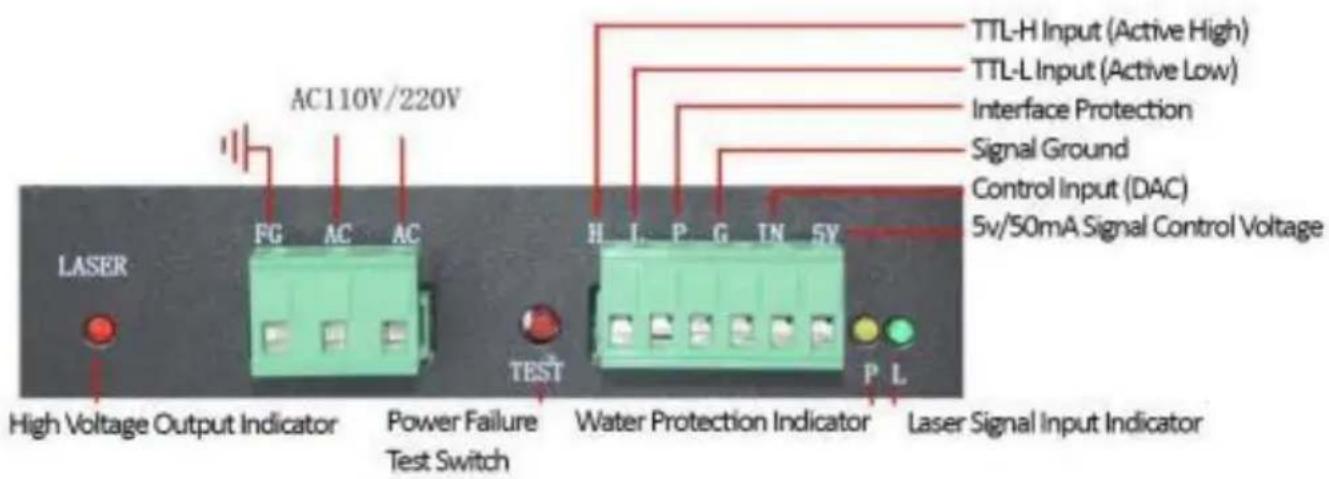

Terminaldefinitioner, lysdioder och kraftdetektering instruktioner:

Vevor MYJG100W - Terminaldefinitioner, lysdioder och kraftdetektering instruktioner: - 1

Strömförsörjningsstatus Lampor:

(LASER) Lyser när lasern är på. Om lampan lyser och lasern inte avfyras, är laserröret trasigt. Om laserröret avfyras, är strömförsörjningen normal.

(P) Lyser när skyddskretsen fungerar. (L) Lyser när testbrytaren är tryckt eller TTL-signal är närvarande.

Tekniska parametrar:

ModellMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
InputAC100-240V 50/60Hz
Maximal strömutgång20mA23mA25mA28mA36mA
Effektivitet.91 %
Svämma över skydd130 % av maximal ström
Öppen väg skyddJa (kort tid)
Strukturera.Fläktkyld
Drift temperatur-30 °C +65 °C
Relativ luftfuktighet.20 till 85 % RH (inga dagg)
Isolationsmotstånd≥50MΩ ( DC500V )
VibrationsmotståndAmplitud 0,5 mm frekvens 10 till 55H z 3D-riktning för 2
Ingen stilleståndstid MTBF≥30 000 timmar
Stäng av Effekttest för 7 sekunder500 gånger

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuangcheng Road 803, Nong 11, Hao 1602A-1609 Shi,

Baoshan District, Shanghai 200000, Kina.

Importerad till Australien: SIHAO PTY LTD, 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

ECREP

E-CrossStu GmbH

Mainz Landstrasse 69, 60329 Frankfurt am Main.

UKREP

YH CONSULTING LIMITED.

C/O YH Consulting Limited, Office 147,
