MYJG150W - Strömförsörjning Vevor - Gratis bruksanvisning och manual

BRUKSANVISNING MYJG150W Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i förse dig med konkurrenskraftiga verktyg pris. "Spara Halva, "Halva Priset" eller andra liknande uttryck begagnad av bara oss representerar en uppskattning av dina besparingar kan ha nytta av att köpa vissa verktyg medveten h oss jämfört med stora toppmärken och gör det inte nödvändigtvis betyd täcka r alla kategorier av verktyg som erbjuds av oss. Du är vänligen påmind om att verifi försiktigt när du är lägga en beställning hos oss om du är faktiskt Sparande

Hälften i jämförelse med toppen stora varumärken.

(Bilden är endast för referens, behaga hänvisa till faktisk objekt)

BEHOV HJÄLP? KONTAKTA USA!

Ha produkt frågor? Behov tekniskt stöd? Behaga känsla gratis kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalet instruktion, snälla läs allt manuell instruktioner försiktigt före drift. VEVOR reserverar sig för en tydlig tolkning användarmanual. Produktens utseende ska vara föremål för produkt dig mottagen. Snälla förlåt oss att vi inte gör det inforigen om det finns någon teknik eller programvara uppdateringar produkt.

Nyckelfunktioner:

De produkt är en framgångsrik högeffektiv, hög frekvens, hög hastighe CO2-laserstödd strömförsörjning, liten storlek, låg vikt, lätt till fungerar, bra matchande prestanda för lasrar. Det kan det vara direkt ansluten med lasern, vilket sparar den skrymmande och svåra uppvärmning av motstånd. Denna strömförsörjning kan göra CO2-laser belysning lätt, ta fördel av hela prestanda för CO2-laser, förbättra konverteringseffektiviteten, och förlänga livet av laser.

Nyckel teknisk Parametrar :

1. Ingångsspänning: AC 100-240V
2. Svarshastighet: ≤ 1 mS.
3. TTL-nivåomkopplarkontroll : effektiv nivå burk vara hög och låg urv
4. Skyddsomkopplare: kan användas för att detektera vatten, skydd a laser, eller skydd vid öppning av h oussningen, etc.
5. Lasereffektreglering: (1) Utströmmen på laserströmförsörjningen regleras av effektmätaren. (2) kontrollerade av PWM (TTL-nivå).
6. Feed-back Gränssnitt: Själva strömförsörjningen kan ha en återkoppling gränssnitt och kan användas för sluten kretsstyrning för att verifiera den faktiska laserns arbetsström.
7. Användningsmiljö: Temperatur (-10 till 40 grader C), luftfuktighet: ≤ 85 %.

Instruktioner För användning:

1. Anslutning av laserröret: Den högspänd (HV-plus) av laser strömförsörjning måste anslutas till anoden (fullreflektorn) på CO2 laserrör. Strömkretsen för laserströmförsörjningen är ansluten till CO2-laserrörets katod (laserutgång) via en ström meter (eller direkt)
2. Anslutning av styrningen Signal: I Figur 1 (eller Figur 2), den kor signalledningen är pålitligt ansluten till styrningen avsluta av laser d förse.
3. Styrsignal Input: Som visas i Figur 3, de DAC signal eller TTL utsignalen från den externa datorn är ansluten till lasern strömförsörjning efter behov, och för att styra laserutmatning driva.
4. Spänningsval: Lasern strömförsörjning kräver i sätter av AC 100-240V, 50/60Hz.
5. Ytterligare funktioner: Lasern strömförsörjning har ett set av skyddande strömbrytare för skydd för vattenflöde, när höljet öppnas osv.

Viktig Anmärkningar:

1. Den laserrör måste vara kyls med vatten vid arbete!
2. Högspänningsutgång måste inte var öppen! (Högspänningsutg ången positiv och negativa ändar måste vara ordentligt ansluten till la ser positiv och negativa ändar).

3. Den inre kraft förse har varit utformad till ansvarsfrihet några restladdning vid stängning, men kan i allmänhet ta upp till två seku Men av säkerhetsskäl bör du fortfarande vara det försiktig av elektrisk stötar! (Isoleringssäkerhetskraven för s uspended 40KV hög spänning måste garanteras i båda ändarna av högspänningsutgång).

4. Den laserkraft s upply måste använda a tre hål uttag med a jord ände. Fallet måste vara grundad till undvika elektrisk chock.

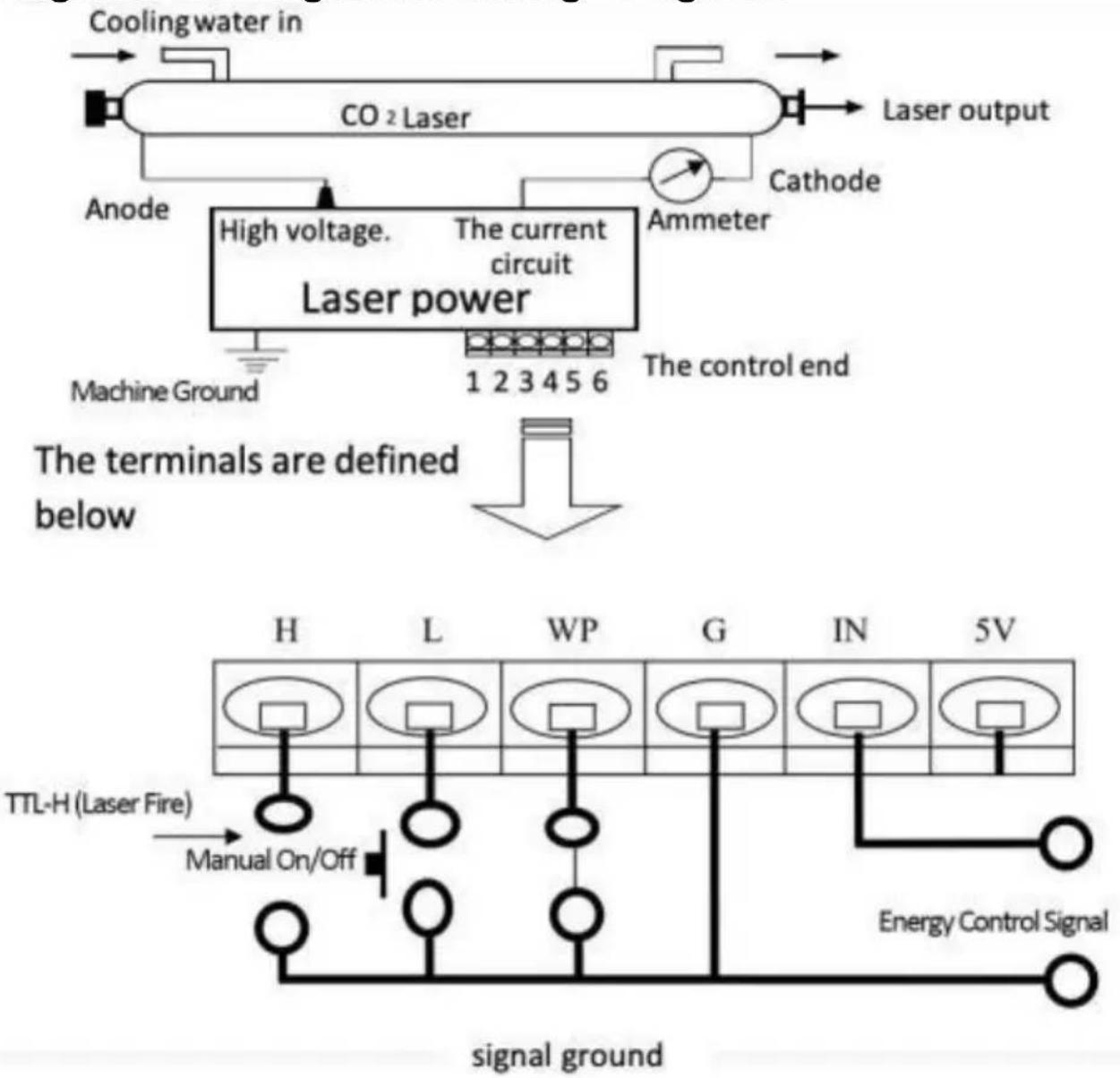

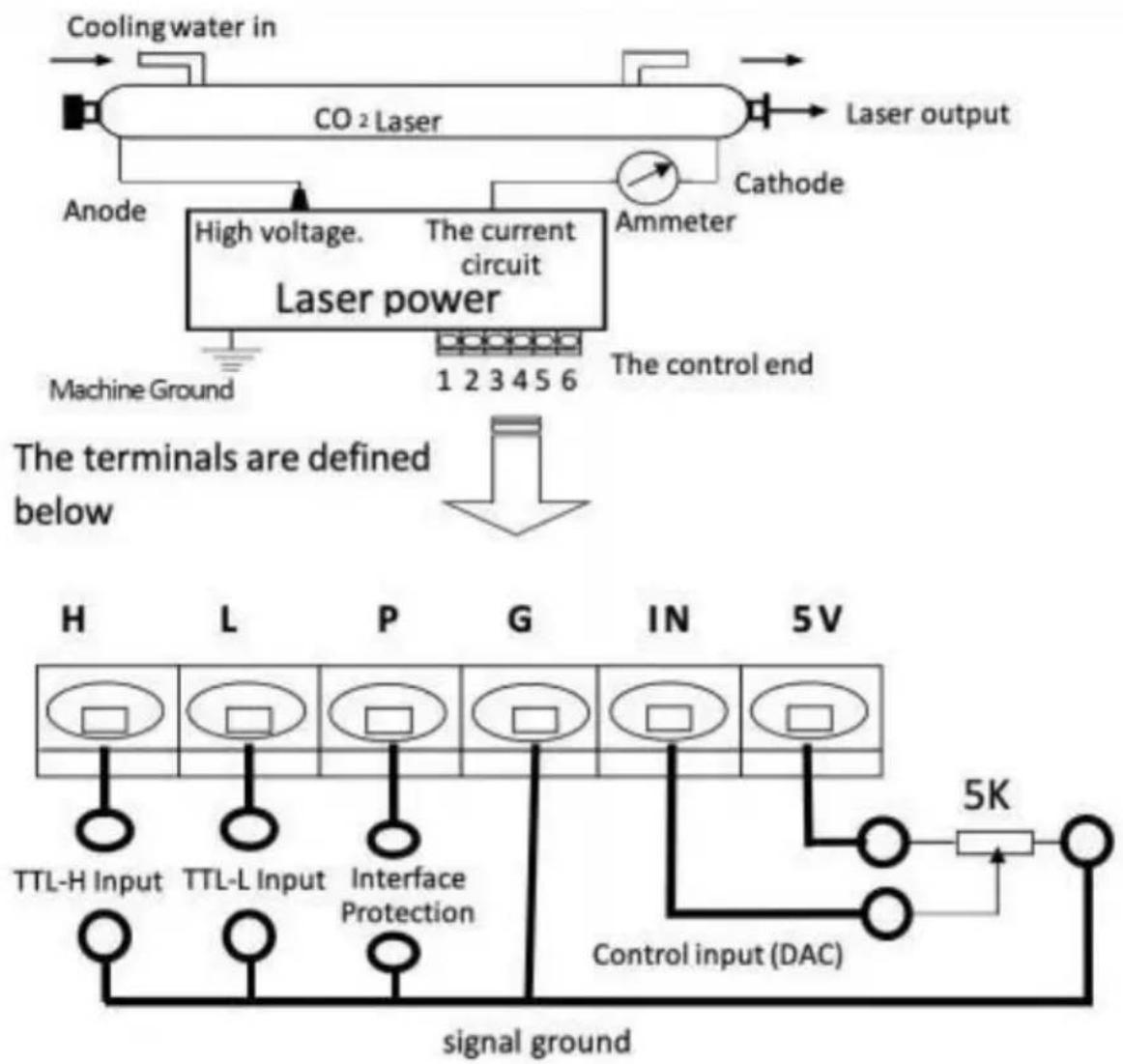

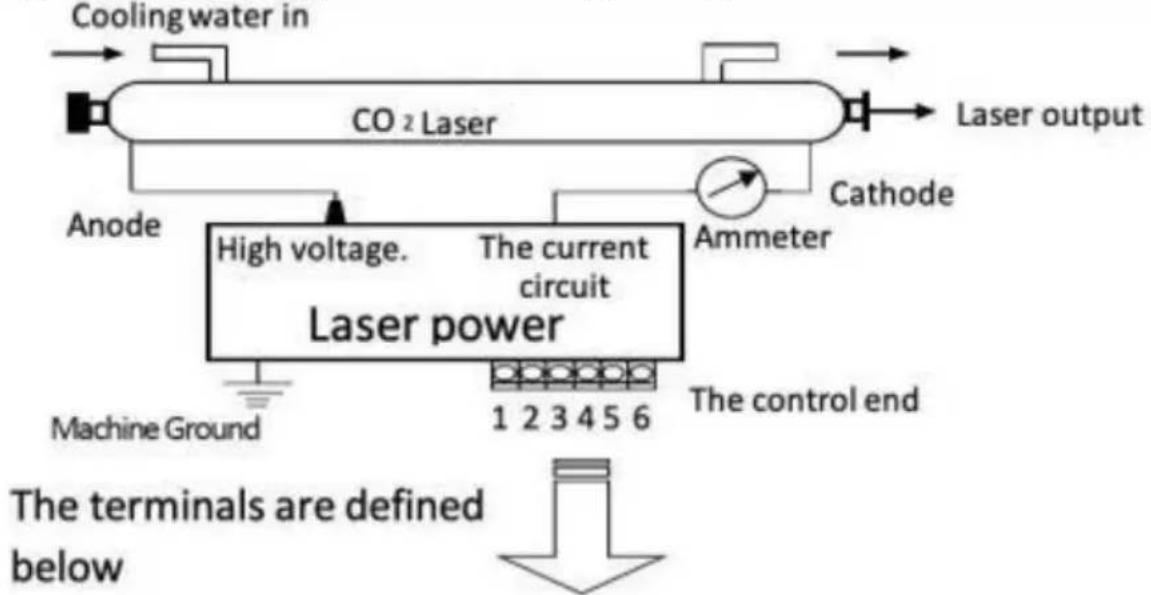

Kabeldragning Diagram för laserströmförsörjning och Lasrar:

Kontrollterminalens betydelse och funktion:

TTL-H Input	TTL - L Input	Kontrollera Input ( D C )	Laser produktion
Öppna	Låg (<0,3V)	0-5V	Pmin - Pmax
	Hög (>3V)	0-5V	0
Låg (<0,3V)	Öppna	0-5V	0
Hög (>3V)		0-5V	Pmin - Pmax
Skydd Gränssnitt		0-5V	0

Lågnivå TTL-signalanslutningsdiagram


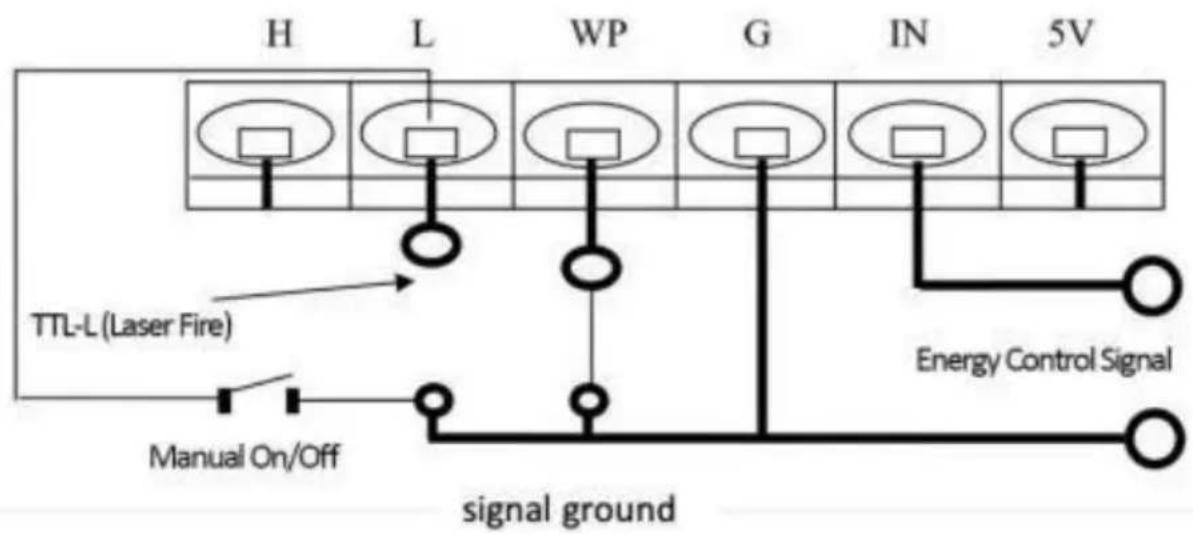


Obs: Det finns två sätt att styra energisignaler:

1. PWM Pulsgenerator: (frekvenslaser) intensitet från 20kH z till 50kHz, 5V luft till luft förhållande.

2. 0-5V Analog

Högnivå TTL-signalanslutning Diagram:

Obs: Det finns två sätt att styra energisignaler:

1. PWM pulsgenerator: (frekvenslaser) intensitet från 20kHz till 50kHz 5V luft-till-luft förhållande.

2. 0-5V analog

MINGYU LASER STRÖMFÖRSÖRJNINGSMODELLER

L-: Laser Tube (-)

FG: Ground

AC:110V/220V

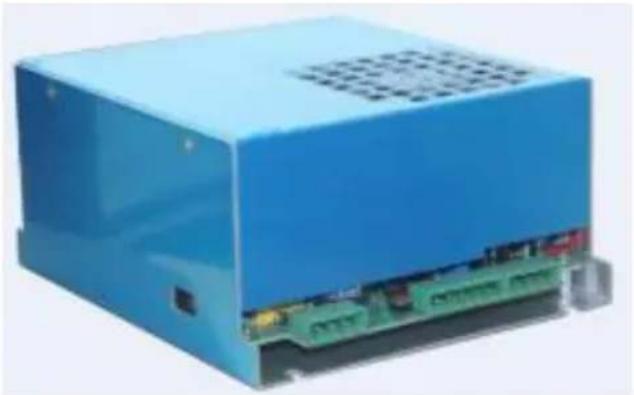

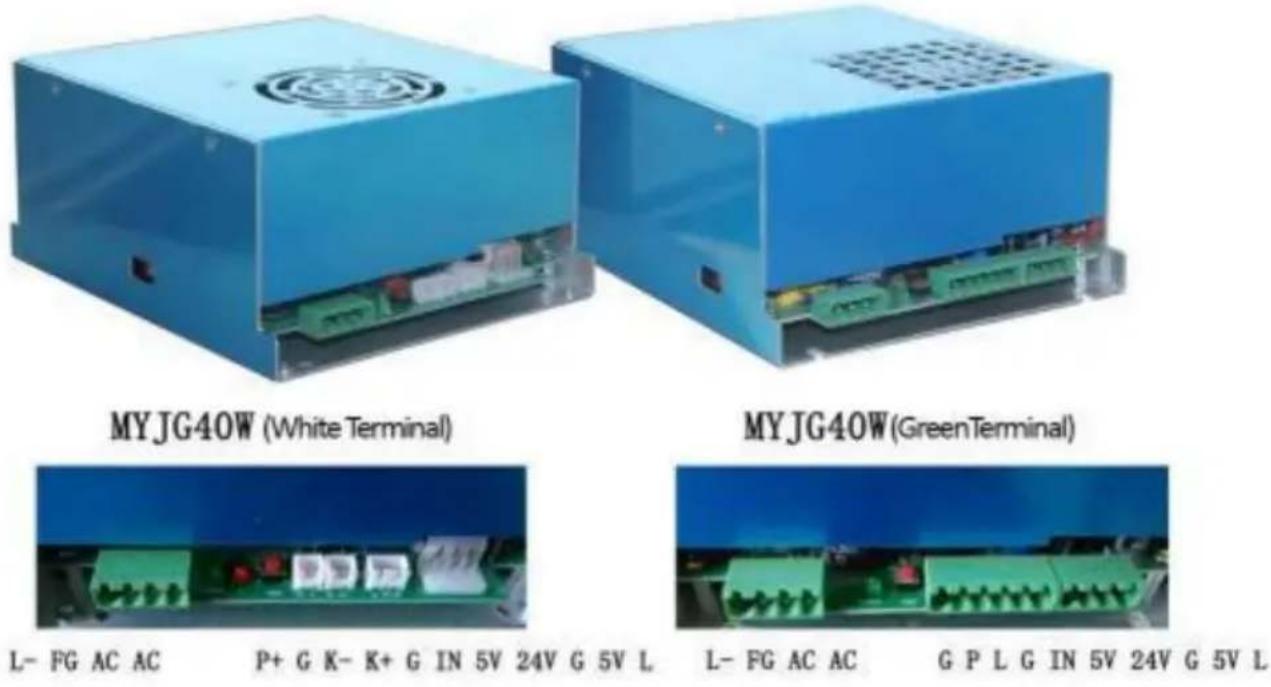

Modell	Delar lista	bild
MYJG40W	förbindelse terminal
MYJG60W/80W/100W/150W	förbindelse terminal högspänd driva rader*1

Nytt stall laser strömförsörjning bild och montering (storlek i mr

Laser strömförsörjning Main Drag:

Ny stabil laserströmförsörjning, de största funktionerna: den använda av modulär design automatisk detektering av lasereffektsignal, automatisk upptäckt av vattenskydd!

Monteringshålen är alla konsekventa och lämpliga för växtlinje installatie De användning av nollström halvbro mjuk switch krets, så att driva förse har hög effektivitet, snabb svarshastighet och är lätt att integrera Stöder laserrör från olika tillverkare.

Hamnkontroll är enkel, kan användas antingen hög eller låg nivå signaler. TTL nivå kan styra lasern start, stopp,

Samtidigt finns det en onormal skyddsbrytare för att upptäcka om utevattnet, ventilationen och så vidare fungerar.

Lasereffektreglering kan styras mellan 0 och 5V analog s signaler elle PWM-signaler Storleken på laser driva.

Strömförsörjningen har en öppen kretsskyddsfunktion: strömförsörjningen kan arbeta på det öppna

krets under en kort tid när skyddet är väl jordat ange, vilket undvike skador på laserkraften s upply pga de spricker av laser rör.

Åldringstest från fabrik: Varje strömförsörjning är t estad under en full ladda på a hög temperatur på 60 grader, 12 timmars åldringstest, 7 sekunder , och drivs av och på 500 gånger.

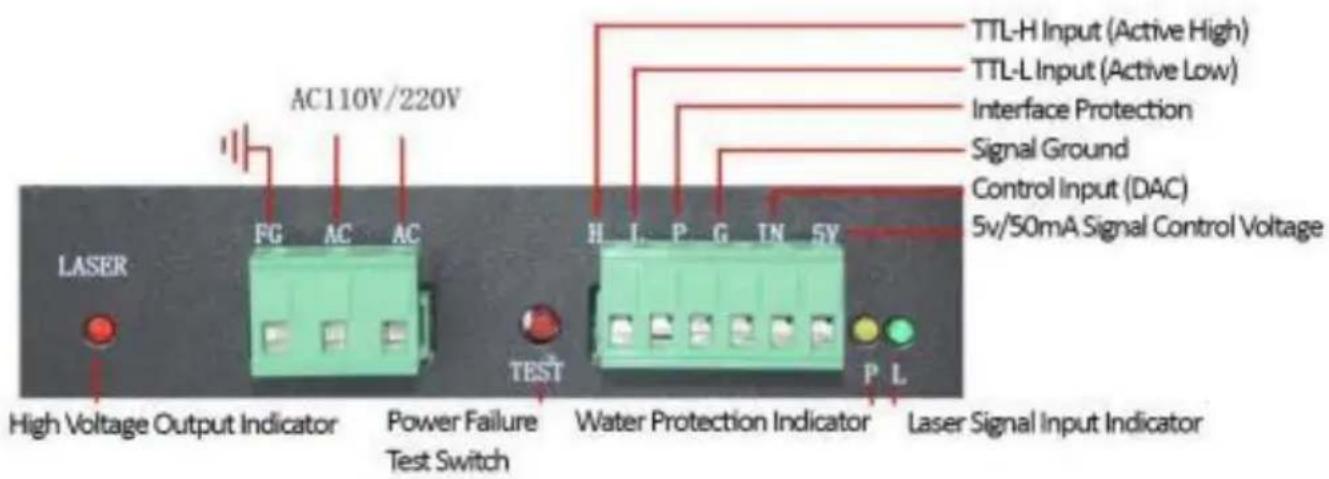

Terminaldefinitioner, lysdioder och kraftdetektering instruktioner:

Strömförsörjningsstatus Lampor:

(LASER) Lyser när Laser är Bränning: Om lampan lyser och Laser T gör det inte eld, då är laserröret trasigt. Om laserröret avfyras, då la förse är normal.

(P) Lyser när Skyddskretsen fungerar
(L) Lyser när testbrytaren är Tryckt eller TTL-signal är närvarande

Tekniska parametrar:

Modell	MYJG40W	MYJG60W	MYJG80W	MYJG100W	MYJG150W
Input	AC100-240V 50/60Hz
Maximal strömutgång	20mA	23mA	25mA	28mA	36mA
Effektivitet.	91 %
Svämma över skydd	130 % av maximal ström
Öppen väg skydd	Ja (kort tid)
Strukturera.	Fläktkyld
Drift temperatur	-30 °C +65 °C
Relativ luftfuktighet.	20 till 85 % RH (inga dagg)
Isolationsmotstånd	≥50MΩ ( DC500V )
Vibrationsmotstånd	Amplitud 0,5 mm frekvens 10 till 55H z 3D-riktning för 2
Ingen stilleståndstid MTBF	≥30 000 timmar
Stäng av Effekttest för 7 sekunder	500 gånger

Tillverkare: Shanghaimuxinmuyeyou xiangongsi

Adress : Shuangchenglu 803 nong 11 hao 1602A-1609 shi ,

baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA : Sanven Teknologi Ltd. , Suite 250, 9166 Anaheim

Mainz Landstrasse .69, 60329 Frankfurt på Huvudsaklig .

UK

REP

YH KONSULTAT BEGRÄNSAD.

C/ O YH Konsultverksamhet Begränsad Kontor 147,
