MANUALE UTENTE MYJG150W Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE UTENTE ALIMENTAZIONE ELETTRICA LASER

MODELLO: MYJG 40W, Potenza: 60W, Potenza massima 80W, Potenza massima 100W, Potenza: 150W

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi.

"Salva Metà", "Metà prezzo" o altre espressioni simili usate da noi rappresentano solo una stima dei risparmi che puoi ottenere acquistando certi strumenti con noi rispetto ai grandi marchi top e non significano necessariamente che coprano tutte le categorie di strumenti offerti da noi. Ti preghiamo di ricordare di verificare accuratamente

quando effettui un ordine con noi se stai realmente risparmiando la metà rispetto ai grandi marchi top.

Vevor MYJG150W - MANUALE UTENTE ALIMENTAZIONE ELETTRICA LASER - 1

(L'immagine è solo di riferimento, fare riferimento all'oggetto ricevuto)

BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali. Per favore leggi attentamente tutto il manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Per favore perdonaci se non ti informeremo di nuovo in caso di aggiornamenti tecnologici o software del

nostro prodotto.

Caratteristiche principali:

Il prodotto è un sistema di successo ad alta efficienza, alta frequenza e alta velocità

supportato da laser CO2, dimensioni ridotte, peso leggero, facile da funzionare, con buone prestazioni corrispondenti ai laser. Può essere direttamente collegato

con il laser, risparmiando l'ingombrante e grave riscaldamento di resistenza. Questo alimentatore può rendere l'illuminazione del laser CO2 facile, sfruttando appieno le prestazioni del laser CO2, migliorando l'efficienza di conversione e prolungando la vita del laser.

Parametri tecnici chiave:

  1. Tensione di ingresso: corrente alternata 100-240V
  2. Velocità di risposta: ≤ 10 minuti.
  3. Controllo dell'interruttore di livello TTL: selezione del livello di potenza efficace alto o basso.
  4. Interruttore di protezione: può essere utilizzato per il rilevamento dell'acqua, la protezione del laser o la protezione durante l'apertura dell'alloggiamento, ecc.
  5. Regolazione della potenza laser: (1) La corrente di uscita dell'alimentatore laser è regolata dal contatore elettrico. (2) Controllata da movimentazione continua (livello TTL).
  6. Interfaccia di feedback: L'alimentatore stesso può avere un'interfaccia di feedback e può essere utilizzato per il controllo a circuito chiuso per verificare l'effettiva corrente di lavoro del laser.
  7. Ambiente di utilizzo: Temperatura (-10 a 40 gradi C), umidità: ≤ 85%.

Istruzioni per l'uso:

  1. Collegamento del tubo laser: L'alta tensione (HV+) dell'alimentatore laser deve essere collegata all'anodo (riflettore completo) del tubo laser CO2. Il circuito di corrente dell'alimentatore laser è collegato al catodo (uscita laser) del tubo laser CO2 tramite una corrente ma (o direttamente)
  2. Collegamento del segnale di controllo: come mostrato in Figura 1 (o Figura 2), la linea del segnale di controllo è collegata in modo affidabile al controllo FINE dell'alimentatore laser.
  3. Ingresso del segnale di controllo: come mostrato in Figura 3, il segnale DA o l'uscita TTL dal computer esterno è collegata all'alimentatore laser secondo necessità per controllare l'uscita di energia del tubo laser.
  4. Selezione della tensione: l'alimentatore laser richiede in ingresso corrente alternata 100-240 V, 50/60 Hz.
  5. Caratteristiche aggiuntive: l'alimentatore laser ha un set di interruttori di protezione per il flusso dell'acqua, quando l'alloggiamento è aperto, ecc.

Note importanti:

  1. Il tubo laser deve essere raffreddato con acqua durante il lavoro.
  2. L'uscita ad alta tensione non deve essere aperta! (Le estremità positive e negative dell'uscita ad alta tensione devono essere correttamente collegate alle estremità positive e negative del tubo).
  3. L'alimentatore interno è stato progettato per scaricare qualsiasi

carica residua allo spegnimento, ma può generalmente richiedere fino a due secondi. Ma per motivi di sicurezza dovresti comunque essere attento alle scosse elettriche! (I requisiti di sicurezza dell'isolamento della sospensione da 40 kV devono essere garantiti per l'alta tensione su entrambe le estremità dell'uscita ad alta tensione).

  1. L'alimentatore laser deve utilizzare una presa a tre fori con un'estremità di messa a terra. Il case deve essere rigorosamente messo a terra per evitare scosse elettriche.

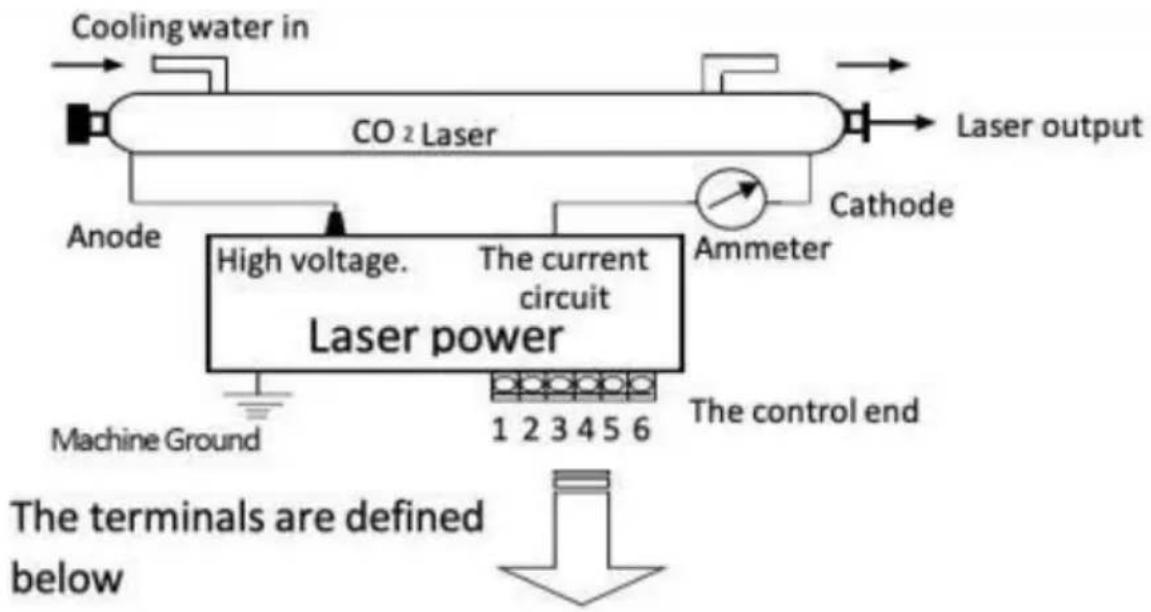

Cablaggio Diagrammi per alimentatori laser e Laser:

Vevor MYJG150W - Note importanti: - 2

Significato e funzione del terminale di controllo:

TTL-H IngressoTempo di risposta - L IngressoControllare Ingresso DAC)Laser produzione
AprireBasso (<0,3 V)0-5VPmin-Pressione massima
Alto (>3V)0-5V0
Basso (<0,3 V)Aprire0-5V0
Alto (>3V)0-5VPmin-Pressione massima
Protezione Interfaccia0-5V0

Diagramma di collegamento del segnale TTL di basso livello

Nota: Esistono due modi per controllare i segnali energetici:

  1. Movimentazione continua Generatore di impulsi: (laser di frequenza) intensità da 20kHz a 50 kHz, 5 V aria-aria rapporto.
  2. 0-5V Analogico

Collegamento del segnale TTL ad alto livello Diagramma:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["Ammeter"] I --> J["Laser output"] F --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manual On/O…

Nota: Esistono due modi per controllare i segnali energetici:

  1. Generatore di impulsi PWM: (laser di frequenza) intensità da 20kHz, 50kHz, 5V aria-aria rapporto.
  2. Analogico 0-5V

MINGYU LASER MODELLI DI ALIMENTAZIONEVevor MYJG150W - Note importanti: - 6

L-: Tubo laser (-)

FG: Terra

AC: 110V/220V

ModelloParti listaimmagine
Modello MYJG40Wconnessione terminale *3Vevor MYJG150W - Note importanti: - 7
MYJG60W/80W/100W/150Wconnessione terminale *2 alta tensione energ linee*1Vevor MYJG150W - Note importanti: - 8

Nuova stalla alimentazione laser immagine e montaggio (misurare in mm)

Vevor MYJG150W - Nuova stalla alimentazione laser immagine e montaggio (misurare in mm) - 1

Alimentazione laser - Principali caratteristiche:

Nuovo alimentatore laser stabile, le caratteristiche più importanti: l'utilizzo di design modulare, rilevamento automatico del segnale di potenza laser, rilevamento automatico della protezione dell'acqua!

I fori di montaggio sono tutti coerenti e adatti alla linea di impianto installazione. L'utilizzo di un circuito soft switch a semiponte a correzione di zero, in modo che l'energia

fornitura ha un'elevata efficienza, una velocità di risposta rapida ed è facile da integrare. Supporta tubi laser di vari produttori.

Il controllo della porta è semplice, può essere utilizzato con segnali ad alto o basso livello. Il tempo di esecuzione del livello può controllare l'avvio e l'arresto del laser,

Allo stesso tempo, è presente un interruttore di protezione anomalo, per rilevare se l'acqua esterna, la ventilazione e così via funzionano.

La regolazione della potenza laser può essere controllata tra 0 e 5V con segnali analogici o segnali PWM per controllare la dimensione dell'energia laser.

L'alimentatore ha una funzione di protezione contro i circuiti aperti: l'alimentatore può lavorare a circuito aperto

per un breve periodo quando la protezione è ben messa a terra, il che evita danni all'alimentazione laser dovuti allo scoppio del tubo laser.

Test di invecchiamento in fabbrica: ogni alimentazione è testata sotto pieno carico a un'alta temperatura di 60 gradi, test di invecchiamento per 12 ore, 7 secondi, ed è alimentato acceso e spento 500 volte.

Definizioni terminali, LED e istruzioni per il rilevamento della potenza
