Tipo di prodotto Alimentazione elettrica per laser CO2
Marca Vevor
Modello MYJG80W
Tensione di ingresso CA 100-240 V, 50/60 Hz
Corrente di uscita massima 25 mA
Efficienza 91%
Velocità di risposta ≤ 1 ms
Protezione contro le sovracorrenti 130% della corrente massima
Protezione circuito aperto Sì (breve durata)
Raffreddamento Ventilatore integrato
Temperatura di funzionamento -30 °C a +65 °C
Umidità relativa 20 a 85% UR (senza condensa)
Resistenza di isolamento ≥ 50 MΩ (DC 500 V)
MTBF ≥ 30 000 ore
Segnale di comando TTL (alto/basso) o PWM, 0-5 V analogico
Interfaccia di feedback Sì, per controllo a circuito chiuso
Manutenzione e pulizia Scollegare prima della pulizia; utilizzare un panno asciutto; non esporre all'acqua
Sicurezza Messa a terra obbligatoria; evitare scosse elettriche; non aprire l'involucro sotto tensione
Ricambi e riparabilità Contattare il supporto tecnico Vevor per ricambi e riparazioni
Informazioni generali Alimentazione ad alte prestazioni per tubi laser CO2; leggera e compatta

Domande frequenti - MYJG80W Vevor

Quale tipo di tubo laser questo alimentatore può supportare?
Questo alimentatore è progettato per tubi laser CO2 di potenza corrispondente. Supporta tubi di diversi produttori.
Come collegare il tubo laser all'alimentatore?
Collegare la alta tensione (HV+) all'anodo del tubo e il circuito di corrente al catodo. Utilizzare un amperometro in serie se necessario. Rispettare la polarità.
Quali segnali di comando sono accettati?
L'alimentatore accetta segnali TTL (livello alto/basso), PWM (20-50 kHz, duty cycle 0-100%) o analogico 0-5 V.
Come regolare la potenza del laser?
La potenza può essere regolata tramite un segnale analogico 0-5 V o mediante modulazione PWM. La corrente di uscita è controllata dal wattmetro.
Qual è la protezione in caso di circuito aperto?
L'alimentatore può funzionare a circuito aperto per un breve periodo se la messa a terra è corretta, evitando così di danneggiare l'alimentatore in caso di rottura del tubo.
Quali sono le condizioni d'uso raccomandate?
Temperatura: -10 a 40 °C (secondo il manuale), umidità ≤ 85% UR. Evitare la condensa.
Come garantire la sicurezza elettrica?
Utilizzare una presa a tre fili con terra. L'involucro deve essere strettamente messo a terra. Non toccare le uscite ad alta tensione, anche dopo lo spegnimento (possibile scarica fino a diversi secondi).
Cosa significano i LED sull'alimentatore?
Il LED LASER si accende quando il laser spara. Il LED P indica una protezione attivata. Il LED L si accende quando l'interruttore di test è in posizione segnale TTL.
Si può utilizzare l'alimentatore con raffreddamento ad acqua?
Sì, il tubo laser deve essere raffreddato ad acqua durante il funzionamento. L'alimentatore dispone di un interruttore di protezione per il flusso d'acqua.
Dove trovare il supporto tecnico e la garanzia?
Consultare il sito www.vevor.com/support per il supporto tecnico e il certificato di garanzia elettronico. È inoltre possibile contattare il servizio clienti tramite i contatti forniti nel manuale.

Domande degli utenti su MYJG80W Vevor

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

L'email rimane privata: viene utilizzata solo per avvisarti se qualcuno risponde alla tua domanda.

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Alimentazione elettrica in formato PDF gratuitamente! Trova il tuo manuale MYJG80W - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MYJG80W del marchio Vevor.

MANUALE UTENTE MYJG80W Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE UTENTE ALIMENTAZIONE ELETTRICA LASER

MODELLO: MYJG 40W, Potenza: 60W, Potenza massima 80W, Potenza massima 100W, Potenza: 150W,

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi.

"Salva Metà", "Metà prezzo" o altre espressioni simili usate da noi rappresentano solo una stima dei risparmi che puoi ottenere acquistando certi strumenti con noi rispetto ai grandi marchi top e non significano necessariamente che tutte le categorie di strumenti offerti da noi siano a metà prezzo. Ti preghiamo di ricordare di verificare accuratamente

quando effettui un ordine con noi se stai realmente risparmiando la metà rispetto ai grandi marchi.

Vevor MYJG80W - MANUALE UTENTE ALIMENTAZIONE ELETTRICA LASER - 1

(L'immagine è solo di riferimento, fare riferimento all'oggetto ricevuto)

BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali. Per favore leggi attentamente tutto il manuale prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Per favore perdonaci se non ti informeremo di nuovo in caso di aggiornamenti tecnologici o software del

nostro prodotto.

Caratteristiche principali:

Il prodotto è un sistema di successo ad alta efficienza, alta frequenza e alta velocità

supportato da laser CO2, dimensioni ridotte, peso leggero, facile da funzionare, con buone prestazioni corrispondenti ai laser. Può essere direttamente collegato

con il laser, risparmiando l'ingombrante e grave riscaldamento di resistenza. Questo alimentatore può rendere l'illuminazione del laser CO2 facile, sfruttando appieno le prestazioni del laser CO2, migliorando l'efficienza di conversione e prolungando la vita del laser.

Parametri tecnici chiave:

  1. Tensione di ingresso: corrente alternata 100-240V
  2. Velocità di risposta: ≤ 10 minuti.
  3. Controllo dell'interruttore di livello TTL: selezione del livello di potenza efficace alto o basso.
  4. Interruttore di protezione: può essere utilizzato per il rilevamento dell'acqua, la protezione del laser o la protezione durante l'apertura dell'alloggiamento, ecc.
  5. Regolazione della potenza laser: (1) La corrente di uscita dell'alimentatore laser è regolata dal contatore elettrico. (2) Controllata da movimento continuo (livello TTL).
  6. Interfaccia di feedback: l'alimentatore stesso può avere un'interfaccia di feedback e può essere utilizzato per il controllo a circuito chiuso per verificare l'effettiva corrente di lavoro del laser.
  7. Ambiente di utilizzo: temperatura (da -10 a 40 gradi C), umidità: ≤ 85%.

Istruzioni per l'uso:

  1. Collegamento del tubo laser: l'alta tensione (HV+) dell'alimentatore laser deve essere collegata all'anodo (riflettore completo) del tubo laser CO2. Il circuito di corrente dell'alimentatore laser è collegato al catodo (uscita laser) del tubo laser CO2 tramite un amperometro (o direttamente).
  2. Collegamento del segnale di controllo: in Figura 1 (o Figura 2), la linea del segnale di controllo è collegata in modo affidabile al controllo fine dell'alimentazione del laser.
  3. Ingresso del segnale di controllo: come mostrato in Figura 3, il segnale DA o l'uscita del segnale TTL dal computer esterno è collegata all'alimentatore laser secondo necessità e per controllare l'uscita di energia del tubo laser.
  4. Selezione della tensione: l'alimentazione del laser richiede in ingresso corrente alternata 100-240 V, 50/60 Hz.
  5. Caratteristiche aggiuntive: l'alimentazione del laser ha un set di interruttori di protezione per il flusso dell'acqua, quando l'alloggiamento è aperto, ecc.

Note importanti:

  1. Il tubo laser deve essere raffreddato con acqua durante il lavoro.
  2. L'uscita ad alta tensione non deve essere aperta! (Le estremità positiva e negativa dell'uscita ad alta tensione devono essere correttamente collegate alle estremità positiva e negativa del tubo).
  3. L'alimentazione interna è stata progettata per scaricare qualsiasi

carica residua allo spegnimento, ma può generalmente richiedere fino a due secondi. Ma per motivi di sicurezza dovresti comunque essere attento alle scosse elettriche! (I requisiti di sicurezza dell'isolamento da 40 KV devono essere garantiti per l'alta tensione su entrambe le estremità dell'uscita ad alta tensione).

  1. L'alimentazione del laser deve utilizzare una presa a tre fori con un'estremità di messa a terra. Il case deve essere rigorosamente messo a terra per evitare scosse elettriche.

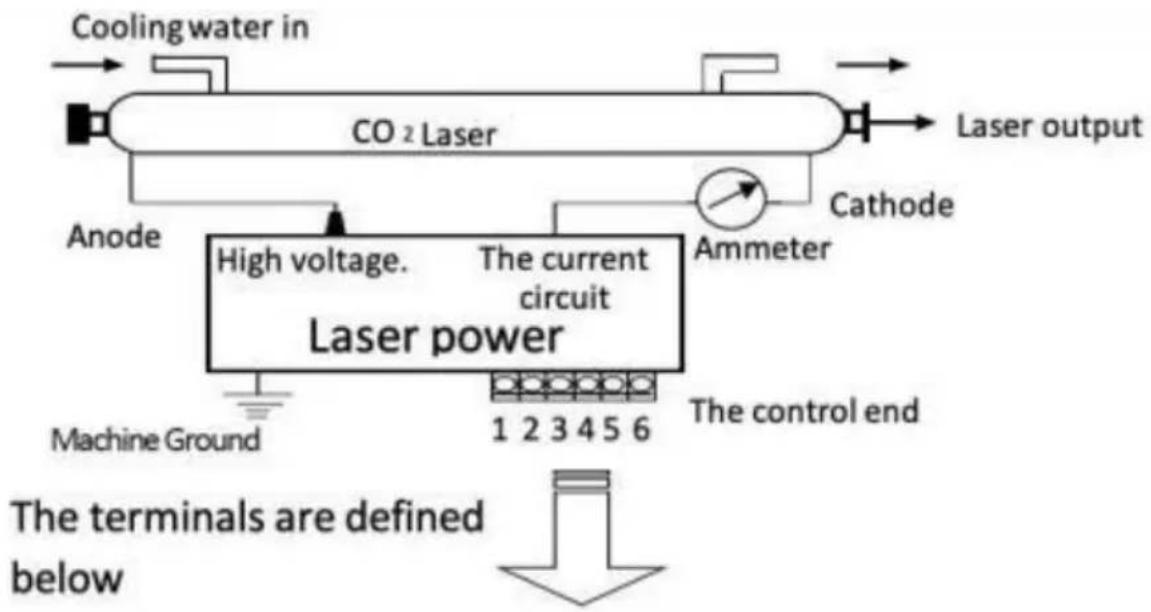

Diagrammi di cablaggio per alimentatori laser e laser:

Vevor MYJG80W - Note importanti: - 2

Significato e funzione del terminale di controllo:

TTL-H IngressoTempo di risposta - L IngressoControllare Ingresso DAC)Laser produzione
AprireBasso (<0,3 V)0-5VPmin-Pressione massima
Alto (>3V)0-5V0
Basso (<0,3 V)Aprire0-5V0
Alto (>3V)0-5VPmin-Pressione massima
Protezione Interfaccia0-5V0

Diagramma di collegamento del segnale TTL di basso livello

Nota: esistono due modi per controllare i segnali energetici:

  1. Movimentazione continua Generatore di impulsi: (laser di frequenza) intensità da 20kHz a 50 kHz, 5 V rapporto aria-aria.
  2. 0-5V Analogico

Collegamento del segnale TTL ad alto livello Diagramma:graph TD A["Cooling water in"] --> B["CO2 Laser"] B --> C["Laser output"] B --> D["Anode"] D --> E["High voltage."] E --> F["Laser power"] F --> G["Machine Ground"] F --> H["1 2 3 4 5 6"] F --> I["Ammeter"] I --> J["Laser output"] F --> K["The control end"] L["TTL-H (Laser Fire)"] --> M["Manual On/O…

Nota: Esistono due modi per controllare i segnali energetici:

  1. Generatore di impulsi PWM: (laser di frequenza) intensità da 20kHz, 50kHz, 5V rapporto aria-aria.
  2. Analogico 0-5V

MINGYU LASER MODELLI DI ALIMENTAZIONEVevor MYJG80W - Note importanti: - 6

L-: Tubo laser (-)

FG: Terra

AC: 110V/220V

ModelloParti listaimmagine
Modello MYJG40Wconnessione terminale *3Vevor MYJG80W - Note importanti: - 7
MYJG60W/80W/100W/150Wconnessione terminale *2 alta tensione energ linee*1Vevor MYJG80W - Note importanti: - 8

Nuova stalla alimentazione laser immagine e montaggio (misura in mm)

Vevor MYJG80W - Nuova stalla alimentazione laser immagine e montaggio (misura in mm) - 1

Alimentazione laser - Principali caratteristiche:

Nuovo alimentatore laser stabile, le caratteristiche più importanti: l'utilizzo di design modulare, rilevamento automatico del segnale di potenza laser, rilevamento automatico della protezione dell'acqua!

I fori di montaggio sono tutti coerenti e adatti alla linea di installazione. L'utilizzo di un circuito soft switch a semiponte a correzione di zero, in modo che l'alimentazione

abbia un'elevata efficienza, una velocità di risposta rapida e sia facile da integrare. Supporta tubi laser di vari produttori.

Il controllo della porta è semplice, può essere utilizzato con segnali ad alto o basso livello. Il tempo di esecuzione del livello può controllare l'avvio e l'arresto del laser,

allo stesso tempo, è presente un interruttore di protezione anomalo per rilevare se l'acqua esterna, la ventilazione e così via funzionano.

La regolazione della potenza laser può essere controllata tra 0 e 5V con segnali analogici o segnali PWM per controllare la dimensione dell'energia laser.

L'alimentatore ha una funzione di protezione contro i circuiti aperti: l'alimentatore può lavorare a circuito

aperto per un breve periodo quando la protezione è ben messa a terra, evitando danni all'alimentazione laser dovuti allo scoppio del tubo laser.

Test di invecchiamento in fabbrica: ogni alimentatore è testato sotto pieno carico a un'alta temperatura di 60 gradi, con test di invecchiamento di 12 ore, 7 secondi, ed è acceso e spento 500 volte.

Definizioni terminali, LED e istruzioni per il rilevamento della potenza

Vevor MYJG80W - Alimentazione laser - Principali caratteristiche: - 1

Stato delle luci dell'alimentazione:

(LASER) Si accende quando il laser è in funzione: se la luce è accesa ma il tubo laser non spara, allora il tubo laser è rotto. Se il tubo laser spara, allora l'alimentazione del laser è normale.

(P) Si accende quando il circuito di protezione è in funzione. (I) Si accende quando il segnale di prova è premuto o TT è presente.

Parametri tecnici:

ModelloModello MYJG40WModello MYJG60WModello MYJG80WModello MYJG100WModello MYJG150W
IngressoAC100-240V 50/60Hz
Corrente massima in uscita20mA23mA25mA28mA36mA
Efficienza.91%
Traboccare protezione130% della corrente massima
Strada aperta proteziorSì (breve periodo)
Struttura.Raffreddato a ventola
Operativo temperatura: -30 °C +65 °C
Umidità relativa.Dal 20 all'85% RH (NO rugiada)
Resistenza di isolamento≥50 MΩ ( DC500 V )
Resistenza alle vibrazioniAmpiezza 0,5mm frequenza 10 a 55H z direzione 3D per
Nessun tempo morto MTBF≥30.000 ore
Spegni il Prova di potenza p7 secondi500 volte

Produttore: Shanghaimuxinmuyeyou xiangongsi

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti d'America: Sanven Tecnologia Società a

responsabilità limitata, Suite 250, 9166 Anaheim Luogo, Rancho

Cucamonga, CA 91730

ECREP

E- CrossStu GmbH

Magonza Landstraße .69, 60329 Francoforte SU

Principale.

UKREP

YH CONSULENZA LIMITATO.

C/ O YH Consulenza Limitato Ufficio 147, Centurione

Casa, Londra Strada, Staines - upon - Thames, Surrey

TW 18 4 AX

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support
