Tipo de producto Fuente de alimentación para láser CO2
Marca Vevor
Modelo MYJG80W
Tensión de entrada CA 100-240 V, 50/60 Hz
Corriente de salida máxima 25 mA
Eficiencia 91%
Velocidad de respuesta ≤ 1 ms
Protección contra sobrecorriente 130% de la corriente máxima
Protección de circuito abierto Sí (corta duración)
Refrigeración Ventilador integrado
Temperatura de funcionamiento -30 °C a +65 °C
Humedad relativa 20 a 85% HR (sin condensación)
Resistencia de aislamiento ≥ 50 MΩ (DC 500 V)
MTBF ≥ 30 000 horas
Señal de control TTL (alto/bajo) o PWM, 0-5 V analógico
Interfaz de retroalimentación Sí, para control en bucle cerrado
Mantenimiento y limpieza Desconectar antes de limpiar; usar un paño seco; no exponer al agua
Seguridad Conexión a tierra obligatoria; evitar descargas eléctricas; no abrir la carcasa bajo tensión
Piezas de repuesto y reparabilidad Contacte al soporte técnico de Vevor para piezas y reparaciones
Información general Fuente de alimentación de alto rendimiento para tubos láser CO2; ligera y compacta

Preguntas frecuentes - MYJG80W Vevor

¿Qué tipo de tubo láser puede soportar esta fuente de alimentación?
Esta fuente de alimentación está diseñada para tubos láser CO2 de potencia correspondiente. Admite tubos de diferentes fabricantes.
¿Cómo conectar el tubo láser a la fuente de alimentación?
Conecte la alta tensión (HV+) al ánodo del tubo y el circuito de corriente al cátodo. Use un amperímetro en serie si es necesario. Respete la polaridad.
¿Qué señales de control se aceptan?
La fuente de alimentación acepta señales TTL (nivel alto/bajo), PWM (20-50 kHz, ciclo de trabajo 0-100%) o analógica 0-5 V.
¿Cómo ajustar la potencia del láser?
La potencia se puede ajustar mediante una señal analógica 0-5 V o por modulación PWM. La corriente de salida se controla con el vatímetro.
¿Cuál es la protección en caso de circuito abierto?
La fuente de alimentación puede funcionar en circuito abierto durante un corto período si la conexión a tierra es correcta, evitando así dañar la fuente en caso de rotura del tubo.
¿Cuáles son las condiciones de uso recomendadas?
Temperatura: -10 a 40 °C (según el manual), humedad ≤ 85% HR. Evite la condensación.
¿Cómo asegurar la seguridad eléctrica?
Use un enchufe de tres hilos con tierra. La carcasa debe estar estrictamente conectada a tierra. No toque las salidas de alta tensión, incluso después de apagar (descarga posible hasta varios segundos).
¿Qué significan los LED en la fuente de alimentación?
El LED LASER se enciende cuando el láser dispara. El LED P indica una protección activada. El LED L se enciende cuando el interruptor de prueba está en posición de señal TTL.
¿Se puede usar la fuente de alimentación con refrigeración por agua?
Sí, el tubo láser debe enfriarse con agua durante el funcionamiento. La fuente de alimentación tiene un interruptor de protección para el flujo de agua.
¿Dónde encontrar el soporte técnico y la garantía?
Consulte el sitio www.vevor.com/support para obtener soporte técnico y el certificado de garantía electrónico. También puede contactar al servicio al cliente a través de los datos proporcionados en el manual.

Preguntas de los usuarios sobre MYJG80W Vevor

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

Su correo electrónico permanece privado: solo se utiliza para avisarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Fuente de alimentación en formato PDF gratis! Encuentra tus instrucciones MYJG80W - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MYJG80W de la marca Vevor.

MANUAL DE USUARIO MYJG80W Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MANUAL DE USUARIO DE FUENTE DE ALIMENTACIÓN LÁSER

MODELO: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Seguimos comprometidos a proporcionarle herramientas a precios competitivos.

"Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar utilizada por nosotros

representa una estimación de los ahorros que usted podría beneficiarse al comprar ciertas herramientas

con nosotros en comparación con las principales marcas líderes, y no necesariamente significa cubrir

todas las categorías de herramientas ofrecidas por nosotros. Le recordamos amablemente que verifique cuidadosamente

cuando realice un pedido con nosotros si de hecho está ahorrando la mitad en comparación con las principales marcas.

FUENTE DE ALIMENTACIÓN LÁSER

MYJG 40W MYJG 60W/80W/100W/150W

(La imagen es solo de referencia, por favor consulte el producto real)

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? No dude en contactarnos:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones con cuidado antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta a la

producto que usted recibió. Por favor, perdone que no le informemos nuevamente si hay alguna actualización tecnológica o de software sobre nuestro producto.

Características principales:

El producto es un exitoso motor de alta eficiencia, alta frecuencia y velocidad.

Compatible con láser de CO2, tamaño pequeño, peso ligero, fácil de conectar y con buen rendimiento de adaptación para láseres. Puede ser conectado directamente

con el láser, ahorrando los voluminosos y severos calentadores de resistencia. Esta fuente de alimentación puede hacer que el láser de CO2 se ilumine fácilmente, aprovechando al máximo el rendimiento del láser de CO2, mejorando la eficiencia de conversión y alargando la vida del láser.

Parámetros técnicos clave:

  1. Voltaje de entrada: CA 100-240 V
  2. Velocidad de respuesta: ≤ 1 mS. Control del interruptor de nivel TTL: el nivel efectivo de potencia puede ser alto y seleccionable.
  3. Interruptor de protección: se puede utilizar para la detección y protección de láseres, o protección al abrir la carcasa, etc.
  4. Regulación de potencia del láser: (1) La corriente de salida de la fuente de alimentación del láser se regula mediante el medidor de potencia. (2) Revisado por modulación por ancho de pulso (PWM) (nivel TTL).
  5. Interfaz de retroalimentación: La fuente de alimentación en sí puede tener una interfaz de retroalimentación y se puede utilizar para el control de circuito cerrado para verificar el estado real de la corriente de trabajo del láser.
  6. Entorno de uso: Temperatura (-10 a 40 grados C), humedad: ≤ 85%.

Instrucciones de uso:

  1. Conexión del tubo láser: El terminal de alta tensión (HV+) de la fuente de alimentación del láser debe estar conectado al ánodo (reflector completo) del tubo láser de CO2. El circuito de corriente de la fuente de alimentación del láser está conectado al cátodo (salida láser) del tubo láser de CO2 a través de un medidor de corriente (o directamente)
  2. Conexión de la señal de control: En la Figura 1 (o Figura 2), la línea de señal de control está conectada de manera fiable al extremo de control de la fuente de alimentación.

suministrar.

  1. Entrada de señal de control: Como se muestra en la Figura 3, la señal de CA convertida o la salida de señal TTL de la computadora externa se conecta a la fuente de alimentación del láser según sea necesario para controlar la salida del tubo láser.
  2. Selección de voltaje: La fuente de alimentación del láser requiere entrada de CA de 100-240 V, 50/60 Hz.
  3. Características adicionales: La fuente de alimentación del láser tiene un conjunto de interruptores de protección para la protección del flujo de agua cuando se abre la carcasa, etc.

Notas importantes:

  1. ¡El tubo láser debe enfriarse con agua durante el trabajo!
  2. ¡La salida de alto voltaje no debe estar abierta! (Los extremos positivo y negativo de la salida de alto voltaje deben estar conectados adecuadamente a los extremos positivo y negativo del tubo).
  3. La fuente de alimentación interna está diseñada para descargar cualquier carga residual al apagarse, pero generalmente puede tardar hasta unos segundos. Por razones de seguridad, aún debes tener cuidado con las descargas eléctricas. (Los requisitos de seguridad de aislamiento de los 40 kV suspendidos deben garantizar un alto voltaje en ambos extremos de la salida de alto voltaje).
  4. La fuente de alimentación láser debe usar un enchufe de tres agujeros con conexión a tierra. La caja debe estar estrictamente conectada a tierra para evitar descargas eléctricas.

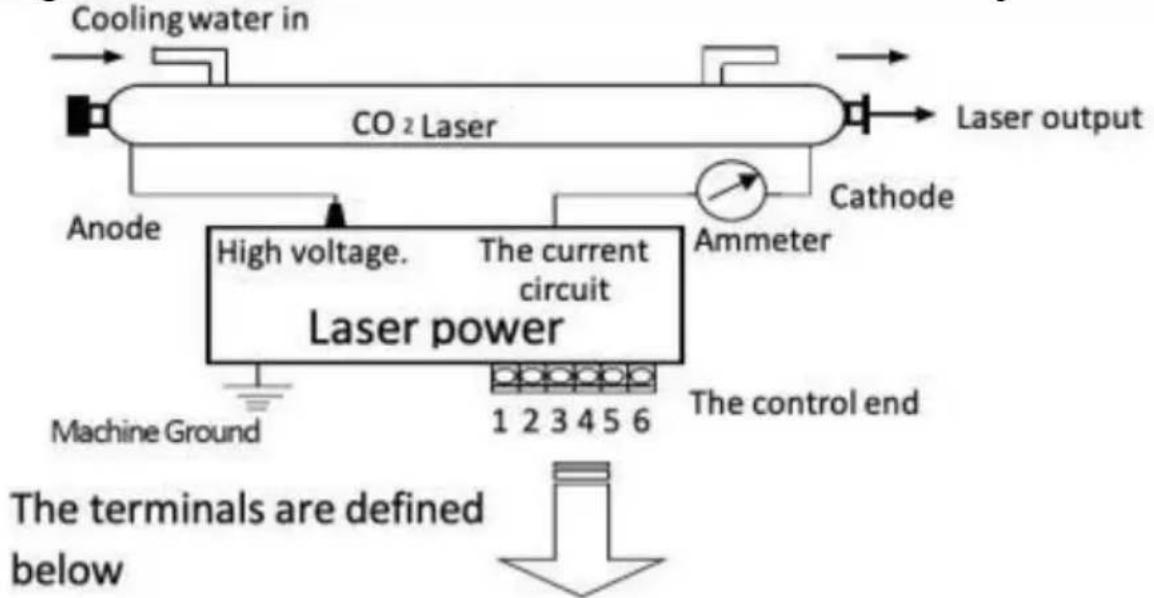

Diagramas de cableado para fuentes de alimentación láser y láseres:

Vevor MYJG80W - Notas importantes: - 2

Significado y función del terminal de control:

TTL-H AporteTTL - L AporteControl Aporte ( CAD )Láser producción
AbiertoBajo (<0,3 V)0-5 VPmín - Pmáx.
Alto (>3 V)0-5 V0
Bajo (<0,3 V)Abierto0-5 V0
Alto (>3 V)0-5 VPmín - Pmáx.
Protección Interfaz0-5 V0

Diagrama de conexión de señal TTL de bajo nivelgraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333 style I fill:#ccf…

Nota: Hay dos formas de controlar las señales de energía:

  1. Modulación por ancho de pulso (PWM) Generador de pulsos: (láser de frecuencia) intensidad de 20 kHz a 50 kHz, relación de 5 V aire-aire.
  2. 0-5 V analógico

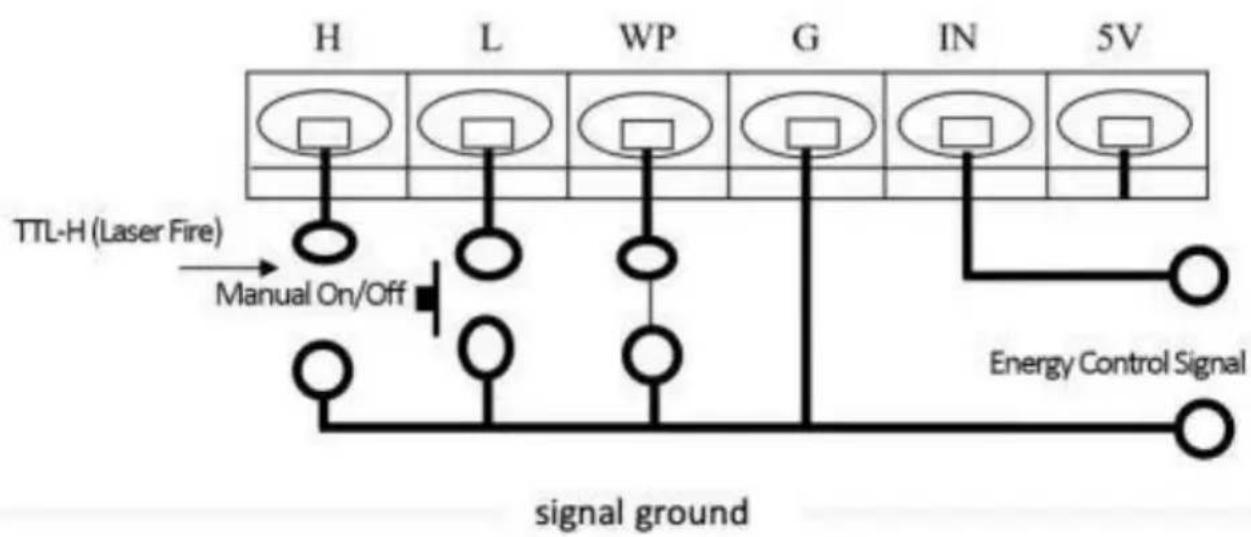

Diagrama de conexión de señal TTL de alto nivel:graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Acond"] E --> F["High voltage."] F --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style…

Nota: Hay dos formas de controlar las señales de energía:

  1. Generador de pulsos PWM: (láser de frecuencia) intensidad de 20k a 50k Hz, relación de 5 V aire-aire.
  2. 0-5 V analógico

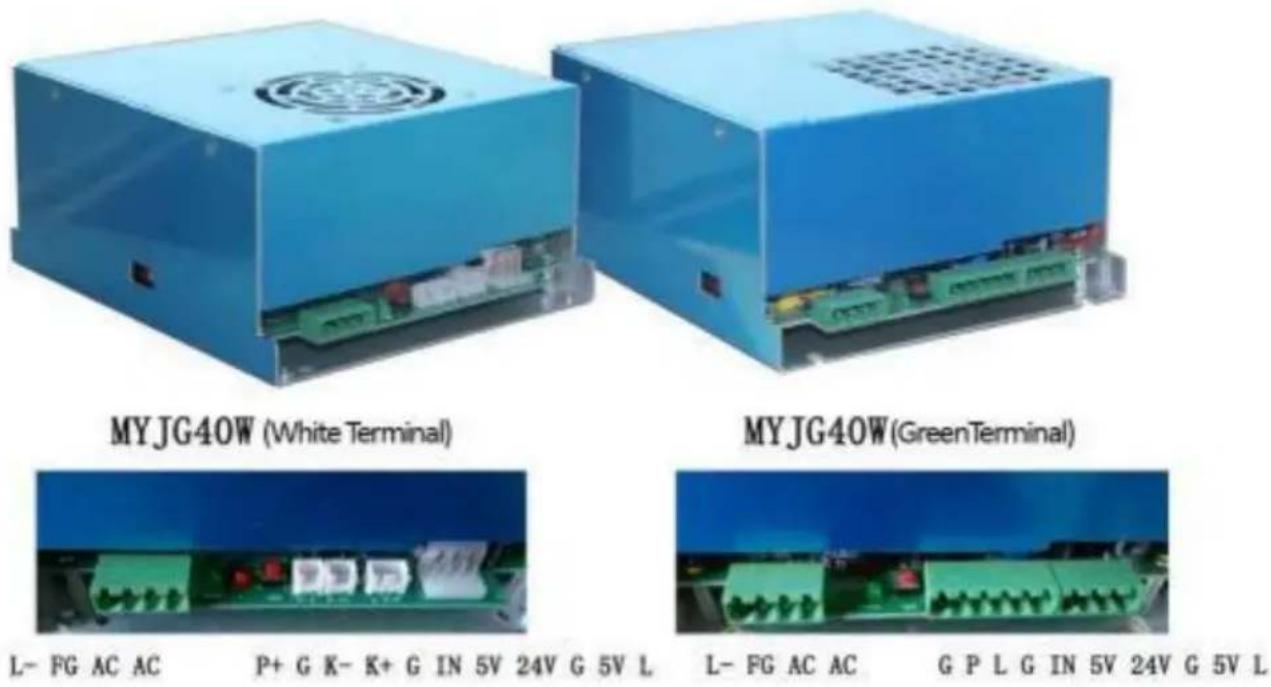

MINGYU LÁSER MODELOS DE FUENTE DE ALIMENTACIÓNVevor MYJG80W - Notas importantes: - 7

L-: Tubo láser (-)

FG: Tierra

AC: 110V/220V

ModeloRegiones listaimagen
MYJG40Wconexión terminal *3Vevor MYJG80W - Notas importantes: - 8
MYJG60W/80W/100W/150Wconexión terminal *2 de alta tensión fulíneas*1Vevor MYJG80W - Notas importantes: - 9

Nuevo establo Imagen y montaje de la fuente de alimentación láser (tamaño en mm)

Vevor MYJG80W - Notas importantes: - 10

Fuente de alimentación láser Principal Características:

Nueva fuente de alimentación láser estable, las mayores características usar de Diseño modular, detección automática de la señal de potencia del láser, automática ¡Detección de protección del agua!

Los orificios de montaje son todos consistentes y adecuados para la de plantas. Instalación. La uso de un circuito de conmutación suave medio puente de corriente cero, de modo que fuerza

suministrar Tiene alta eficiencia, velocidad de respuesta rápida y es Fácil de Integrado. Admite tubos láser de varios fabricantes.

El control del puerto es sencillo, se puede utilizar cualquiera alto o l nivel señales. Tiempo de vida nivel Puede controlar el láser comenza detener,

Al mismo tiempo, hay un interruptor de protección anormal, para dete si el agua exterior, la ventilación, etc., están funcionando.

La regulación de la potencia del láser se puede controlar entre 0 y cosa análoga señales s o señales PWM El tamaño de la láser fuerza

La fuente de alimentación tiene una función de protección de circuito abierto: la fuente de alimentación puede trabajar en circuito abierto.

circuito por un corto tiempo cuando la protección está bien conectada a tierra, lo que evita daños a la fuente de alimentación del láser debido a la sobrecarga del tubo láser.

Prueba de envejecimiento en fábrica: cada fuente de alimentación se prueba bajo una carga completa a una alta temperatura de 60 grados, con una prueba de envejecimiento de 12 horas, y se enciende y apaga 500 veces.

Definiciones de terminales, LED y detección de potencia instrucciones:

Vevor MYJG80W - Fuente de alimentación láser Principal Características: - 1

Estado de la fuente de alimentación Luces:

(LÁSER) Luces cuando el láser se dispara: si la luz está encendida y el tubo láser no dispara, entonces el tubo láser se rompe. Si el tubo está disparando, entonces la potencia del suministro láser es normal.

(PAG) Luces cuando el circuito de protección está funcionando.

(L) Se enciende cuando la señal del interruptor de prueba TTL está presente.

Parámetros técnicos:

ModeloMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
AporteCA 100-240 V 50/60 Hz
Corriente máxima de salida20 mA23 mA25 mA28 mA36 mA
Eficiencia.91%
Rebosar protección130% de la corriente máxima
Camino abierto protecciónSí (tiempo corto)
Estructura.Enfriado por ventilador
Operante temperatura-30 °C +65 °C
Humedad relativa.20 a 85% RH (No rocío)
Resistencia de aislamiento≥50 MΩ ( CC 500 V )
Resistencia a la vibraciónAmplitud 0,5 mm frecuencia 10 a 55H z Dirección 3D par
Sin tiempo de inactivi MTBF≥30.000 horas
Apague el Prueba de potencia para 7artículos de segunda clase500 veces

Fabricante: Shanghaimuxinmuyeyou xiangongsi

Dirección: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

baoshanqu, shanghai 200000 CN.

Importado a AUS: Sihao Compañía de responsabilidad limitada, 1 CALLE

ROKEVA EASTWOOD Nueva Gales del Sur 2122 Australia

Importado a EE.UU: Sanven Tecnología Limitada, Suite 250, 9166

Anaheim Lugar, Rancho Cucamonga, CA 91730

ECREP

E- CrossStu GmbH

Maguncia Landstrasse .69, 60329 Francfort en Principal .

UKREP

YH CONSULTANTE LIMITADO.

C/ O Sí Consultante Limitado Oficina 147, Centurión

Casa , Londres Carretera , Staines - upon - Thames ,

Surrey, TW 18 4 AX
