MANUAL DE USUARIO MYJG150W Vevor

Soporte técnico y Garantía electrónica Certificado www.vevor.com/support

MANUAL DE USUARIO DE FUENTE DE ALIMENTACIÓN LÁSER

MODELO: MYJG 40W, MYJG 60W, MYJG 80W, MYJG 100W, MYJG 150W,

Seguimos comprometidos a proporcionarle herramientas a precios competitivos.

"Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar utilizada por nosotros

representa una estimación de los ahorros que usted podría beneficiarse al comprar ciertas herramientas

con nosotros en comparación con las principales marcas líderes y no necesariamente significa cubrir

todas las categorías de herramientas ofrecidas por nosotros. Le recordamos amablemente que verifique cuidadosamente

cuando realice un pedido con nosotros si de hecho está ahorrando la mitad en comparación con las principales marcas.

Vevor MYJG150W - MANUAL DE USUARIO DE FUENTE DE ALIMENTACIÓN LÁSER - 1

(La imagen es solo de referencia, por favor consulte el producto actual)

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? No dude en contactarnos:

Soporte técnico y certificado de garantía electrónica

Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones con cuidado antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta a la

producto que usted recibió. Por favor, perdónenos si no le informamos nuevamente si hay alguna actualización tecnológica o de software sobre nuestro producto.

Características principales:

El producto es un exitoso motor de alta eficiencia, alta frecuencia y velocidad.

compatible con láser de CO2, tamaño pequeño, peso ligero, fácil de conectar, con buen rendimiento de adaptación para láseres. Puede ser directamente conectado

Con el láser, ahorrando los voluminosos y severos calefactores de resistencia. Esta fuente de alimentación puede hacer que el láser de CO2 ilumine fácilmente, tomando ventaja de el completo rendimiento del láser de CO2, mejorando la eficiencia de conversión, y alargando la vida del láser.

Parámetros técnicos clave:

  1. Voltaje de entrada: C.A. 100-240 V
  2. Velocidad de respuesta: ≤ 1 mS. Control del interruptor de nivel TTL: el nivel efectivo puede ser alto y seleccionable.
  3. Interruptor de protección: se puede utilizar para la detección de agua, protección de láseres, o protección al abrir la carcasa, etc.
  4. Regulación de potencia del láser: (1) La corriente de salida de la fuente de alimentación del láser está regulada por el medidor de potencia. (2) Revisado por modulación por ancho de pulso (PWM) (nivel TTL).
  5. Interfaz de retroalimentación: La fuente de alimentación en sí puede tener una interfaz de retroalimentación y se puede utilizar para el control de circuito cerrado para verificar el estado real de la corriente de trabajo del láser.
  6. Entorno de uso: Temperatura (-10 a 40 grados C), humedad: ≤ 85%.

Instrucciones para uso:

  1. Conexión del tubo láser: El terminal de alta tensión (HV+) de la fuente de alimentación del láser debe estar conectado al ánodo (reflector completo) del tubo láser de CO2. El circuito de corriente de la fuente de alimentación del láser está conectado al cátodo (salida láser) del tubo láser de CO2 a través de un medidor de corriente (o directamente).
  2. Conexión de la señal de control: En la Figura 1 (o Figura 2), la línea de señal de control está conectada de forma fiable al control final de la fuerza.

suministrar.

  1. Entrada de señal de control: Como se muestra en la Figura 3, la señal de CA convertida o la salida de señal TTL de la computadora externa se conecta al láser. Suministro de energía según sea necesario y para controlar la salida del tubo láser.
  2. Selección de voltaje: La fuente de alimentación del láser requiere entrada de CA 100-240 V, 50/60 Hz.
  3. Características adicionales: La fuente de alimentación del láser tiene un conjunto de interruptores de protección para la protección del flujo de agua cuando se abre la carcasa, etc.

Notas importantes:

  1. ¡El tubo láser debe enfriarse con agua durante el trabajo!
  2. ¡La salida de alto voltaje no debe estar abierta! (Los extremos positivo y negativo de la salida de alto voltaje deben estar conectados adecuadamente a los extremos positivo y negativo del tubo).
  3. La fuente de alimentación interna está diseñada para descargar cualquier carga residual al apagarse, pero generalmente puede tardar hasta unos segundos. Pero por razones de seguridad, aún debes tener cuidado con las descargas eléctricas. (Se debe garantizar el aislamiento de seguridad de los 40 kV de alto voltaje en ambos extremos de la salida de alto voltaje).
  4. La fuente de alimentación láser debe usar un enchufe de tres agujeros con conexión a tierra. La caja debe estar estrictamente conectada a tierra para evitar descargas eléctricas.

Diagramas de cableado para fuentes de alimentación láser y láseres:

Vevor MYJG150W - Notas importantes: - 2

Significado y función del terminal de control:

TTL-H AporteTTL - L AporteControl Aporte ( CAD )Láser producción
AbiertoBajo (<0,3 V)0-5 VPmín - Pmáx.
Alto (>3 V)0-5 V0
Bajo (<0,3 V)Abierto0-5 V0
Alto (>3 V)0-5 VPmín - Pmáx.
Protección Interfaz0-5 V0

Diagrama de conexión de señal TTL de bajo nivelgraph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Cathode"] E --> F["Anode"] F --> G["High voltage."] G --> H["Laser power"] H --> I["Machine Ground"] H --> J["1 2 3 4 5 6"] H --> K["The control end"] style H fill:#f9f,stroke:#333 style I fill:#ccf…

Nota: Hay dos formas de controlar las señales de energía:

  1. Modulación por ancho de pulso (PWM) Generador de pulsos: (láser de frecuencia) intensidad de 20 kHz a 50 kHz, relación de 5 V.
  2. 0-5 V analógico

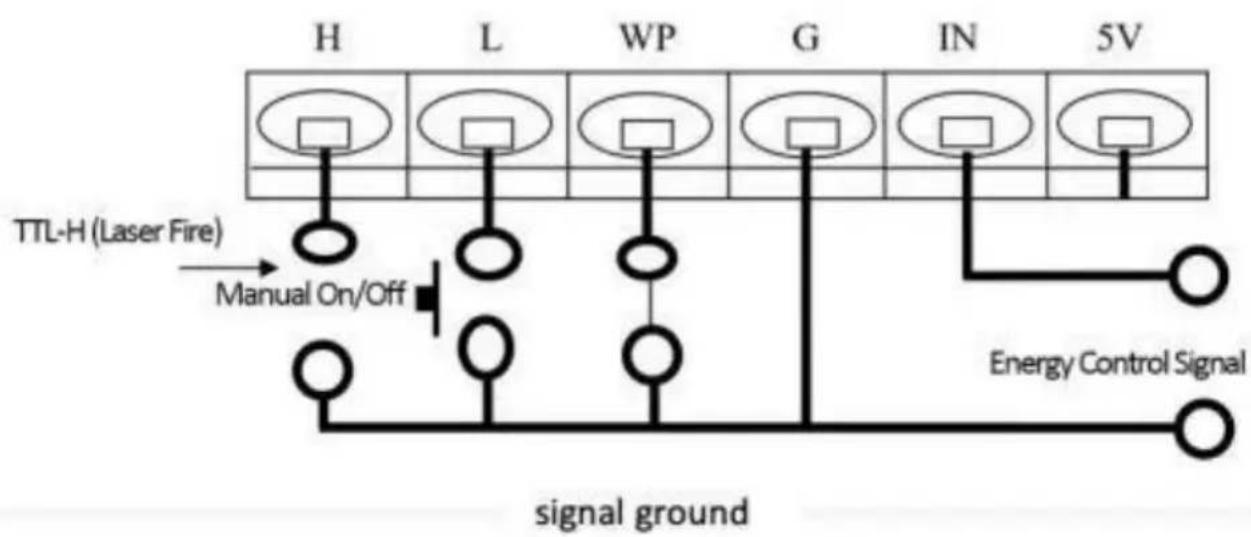

Diagrama de conexión de señal TTL de alto nivel:graph TD A["Cooling water in"] --> B["CO₂ Laser"] B --> C["Laser output"] B --> D["Ammeter"] D --> E["Acond"] E --> F["High voltage."] F --> G["Laser power"] G --> H["Machine Ground"] G --> I["1 2 3 4 5 6"] G --> J["The control end"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style…

Nota: Hay dos formas de controlar las señales de energía:

  1. Generador de pulsos PWM: (láser de frecuencia) intensidad de 20k a 50k Hz, relación de 5 V.
  2. 0-5 V analógico

MINGYU LÁSER MODELOS DE FUENTE DE ALIMENTACIÓNVevor MYJG150W - Notas importantes: - 7

L-: Tubo láser (-)

FG: Tierra

AC: 110V/220V

ModeloRegiones listaimagen
MYJG40Wconexión terminal *3Vevor MYJG150W - Notas importantes: - 8
MYJG60W/80W/100W/150Wconexión terminal *2 de alta tensión fulíneas*1Vevor MYJG150W - Notas importantes: - 9

Nueva imagen estable y montaje de la fuente de alimentación láser (tamaño en mm)

Vevor MYJG150W - Notas importantes: - 10

Fuente de alimentación láser Características principales:

Nueva fuente de alimentación láser estable, las mayores características son el uso de diseño modular, detección automática de la señal de potencia del láser, y detección automática de protección del agua.

Los orificios de montaje son todos consistentes y adecuados para la instalación en planta. El uso de un circuito de conmutación suave de medio puente de corriente cero, de modo que la fuente de alimentación

tiene alta eficiencia, velocidad de respuesta rápida y es fácil de integrar. Admite tubos láser de varios fabricantes.

El control del puerto es sencillo, se puede utilizar cualquier señal de nivel alto o bajo. El nivel de tiempo de vida puede controlar el inicio y la detención del láser.

Al mismo tiempo, hay un interruptor de protección anormal para detectar si el agua exterior, la ventilación, etc., están funcionando.

La regulación de la potencia del láser se puede controlar entre 0 y señales analógicas o señales PWM. El tamaño de la fuerza del láser

La fuente de alimentación tiene una función de protección de circuito abierto: la fuente de alimentación puede trabajar en circuito abierto.

por un corto tiempo cuando la protección está bien conectada a tierra, lo que evita daños a la fuente de alimentación del láser debido a la sobrecarga del tubo láser.

Prueba de envejecimiento en fábrica: Cada fuente de alimentación se prueba bajo carga completa a una alta temperatura de 60 grados, con una prueba de envejecimiento de 12 horas, y se enciende y apaga 500 veces.

Definiciones de terminales, LED e instrucciones de detección de potencia:

Vevor MYJG150W - Fuente de alimentación láser Características principales: - 1

Luces de estado de la fuente de alimentación:

(LÁSER) Luces cuando el láser se dispara: si la luz está encendida y el tubo láser no dispara, entonces el tubo láser está roto. Si el tubo está disparando, entonces la fuente de alimentación del láser es normal.

(PAG) Luces cuando el circuito de protección está funcionando.

(L) Se enciende cuando el interruptor de prueba está presionado y la señal TTL está presente.

Parámetros técnicos:

ModeloMYJG40WMYJG60WMYJG80WMYJG100WMYJG150W
AporteCA 100-240 V 50/60 Hz
Corriente máxima de salida20 mA23 mA25 mA28 mA36 mA
Eficiencia.91%
Rebosar protección130% de la corriente máxima
Camino abierto protecciónSí (tiempo corto)
Estructura.Enfriado por ventilador
Operante temperatura-30 °C +65 °C
Humedad relativa.20 a 85% RH (No rocío)
Resistencia de aislamiento≥50 MΩ ( CC 500 V )
Resistencia a la vibraciónAmplitud 0,5 mm frecuencia 10 a 55H z Dirección 3D par
Sin tiempo de inactivi MTBF≥30.000 horas
Apague el Prueba de potencia para 7artículos de segunda clase500 veces

Fabricante: Shanghaimuxinmuyeyou xiangongsi

Dirección: Shuangchenglu 803 nong 11 hao 1602A-1609 shi,

baoshanqu, shanghai 200000 CN.

Importado a AUS: Sihao Compañía de responsabilidad limitada, 1 CALLE

ROKEVA EASTWOOD Nueva Gales del Sur 2122 Australia

Importado a EE.UU: Sanven Tecnología Limitada, Suite 250, 9166

Anaheim Lugar, Rancho Cucamonga, CA 91730

ECREP

E- CrossStu GmbH

Maguncia Landstrasse 69, 60329 Fráncfort del Meno.

UKREP

YH CONSULTANTE LIMITADO.

C/ O Sí Consultante Limitado Oficina 147, Centurión

Casa, Londres Carretera, Staines-upon-Thames,

Surrey, TW18 4AX

VEVOR®

HERRAMIENTAS RESISTENTES, PRECIO REDUCIDO

Soporte técnico y Certificado de garantía

electrónica www.vevor.com/support

VEVOR®

HERRAMIENTAS RESISTENTES, PRECIO REDUCIDO
